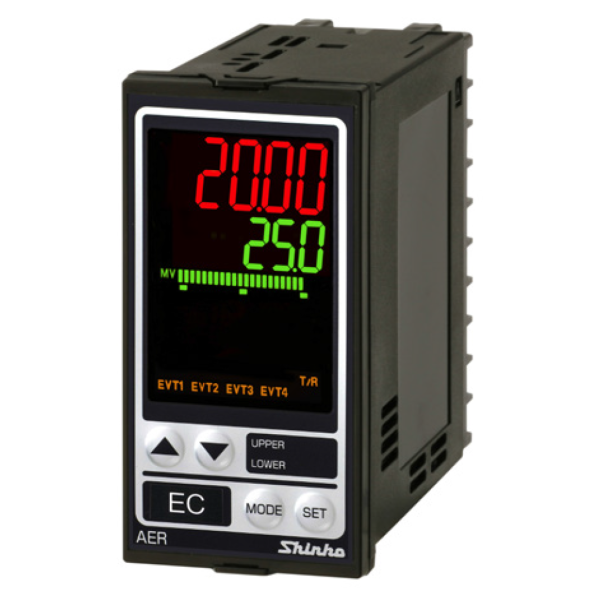

MODEL | | AER-10 | 2 | -EC | H | | , | |
|---|
| 입력 점수 | 2 | | | | | 2점 | | 입력 | EC | | | | 4극식 전도도 센서(온도 소자 Pt100) (*1) | | 4극식 전도도 센서(온도 소자 Pt1000) (*1) | | 농도 | H | | | 고농도 | | 전원 전압 | | | 100~240 V AC(표준) | | 1 | | 24V AC/DC (*2) | | 옵션 | C5 | 시리얼 통신 RS-485 | | EVT3 | EVT3, EVT4 출력 (접점 출력 3, 4) | | TA2 | 전송 출력 2점(*3) |
|
(*1): 입력 온도 사양은 주문시에 지정된 사양입니다.
(*2): 전원 전압은 100~240V AC가 표준입니다.
24V AC/DC를 주문한 경우에만 ECH 뒤에 [1]을 기술하고 있습니다.
(* 3) : 전송 출력 2 (옵션 : TA2)를 추가하면 EVT1이 추가되지 않습니다. |
측정 범위
(정격 눈금) | (*) : 온도 입력 표시에서 소수점 위치 선택 가능 |
| 반복성 | 전도도: 측정 레인지 스팬의  0.5%
염분 환산: 측정 레인지 스팬의 1%
TDS 환산: 측정 레인지 스팬의 1.5% |
| 선형성 | 전도도: 측정 레인지 스팬의 0.5%
염분 환산: 측정 레인지 스팬의 1%
TDS 환산: 측정 레인지 스팬의 1.5% |
| 지시 정밀도 | 온도: 1℃ |
| 전도도 교정 | 전도도 제로 조정 계수 설정 범위: 측정 범위 항목 참조 |
| 온도 교정 | 교정 범위: -10.0~10.0℃ |
| 접점 출력 | 릴레이 접점 1a
제어 용량: 3 A 250 V AC(저항 부하), 1 A 250 V AC(유도 부하 cos  = 0.4)
전기적 수명: 10만회
제어 동작: P 동작, ON/OFF 동작 |
| 전송 출력 1 | 도전율, 온도, MV 중 하나를 입력 샘플링마다 아날로그량으로 변환하여 전류로 출력한다. (공장 출하시: 도전율)
전송 출력 1 상한값과 전송 출력 1 하한값을 같은 값으로 설정한 경우, 전송 출력 1은 4 mA DC
고정이 된다.
전송 출력량을 바 그래프 표시 가능.
분해능: 12000
전류: 4~20 mA DC(부하 저항 최대 550  )
출력 정확도: 전송 출력 1 스팬의 0.3% 이내 |
| 자기 진단 기능 | 워치독 타이머로 CPU를 감시하고 이상시에는 계기를 초기 상태로 한다. |
| 온도 보상 범위 | 0.0~100.0℃ |
| 주변 온도 | 0~50℃ |
| 주변 습도 | 35~85%RH(단, 결로하지 않을 것) |
| 전원 (선택) | AER-102-ECH: 100~240 V AC 50/60 Hz 허용 변동 범위: 85~264 V AC
AER-102-ECH 1: 24 V AC/DC 50/60 Hz 허용 변동 범위: 20~28 V AC/ DC |

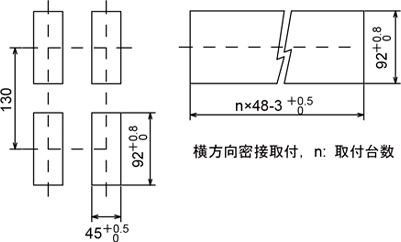

| 구조 | 제어반 매립 방식(적합 패널 두께 1~8 mm)
케이스: 난연성 수지 색: 검정
패널: 멤브레인 시트
방적·방진 구조: 전면부 IP66 |
| 보호 구조 | 과전압 카테고리  , 오염도 2(IEC61010-1) |
| 적합규격 | RoHS 지령 대응 |

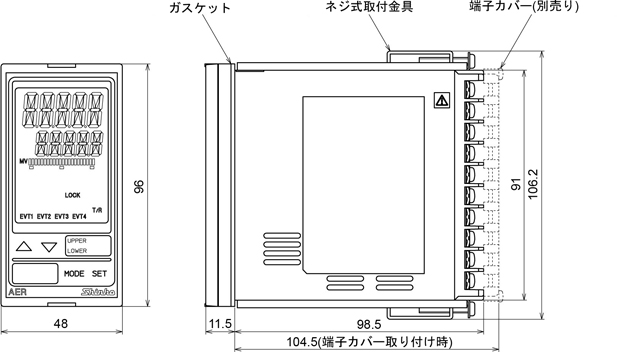

| 외형치수 | W48xH96xD110 mm 케이스 깊이: 98.5 mm(패널 마운트 시) |
| 품질 | 약 280g |
직렬 통신
[옵션: C5] | 외부 컴퓨터에서 다음 작업을 수행합니다.
(1) 각종 설정치의 판독 및 설정
(2) 도전율, 온도, 상태의 판독
(3) 기능의 변경, 조정
(4) 사용자 보존 영역의 판독 및 설정
| 케이블 길이 | 1.2 km(최대) 케이블 저항값 50 이내
(종단 저항: 없음 또는 양측에 120 이상) | | 통신 회선 | EIA RS-485 준수 | | 통신 방식 | 반이중 통신 | | 통신 속도 | 9600, 19200, 38400 bps를 키 조작으로 선택 | | 동기화 방식 | 조보 동기식 | | 부호 형식 | ASCII, 바이너리 | | 통신 프로토콜 | 신항 표준, MODBUS ASCII, MODBUS RTU를 키 조작으로 선택 | 데이터 비트/
패리티 | 8비트/없음, 7비트/없음, 8비트/짝수, 7비트/짝수
8비트/홀수, 7비트/홀수를 키 조작으로 선택 | | 정지 비트 | 1비트, 2비트를 키 조작으로 선택 | | 오류 정정 | 명령 재전송 | | 오류 감지 | 패리티 체크, 체크섬(신항 표준)
LRC(MODBUS ASCII), CRC-16(MODBUS RTU) | | 데이터 구성 | 통신
프로토콜 | 신항 표준 | MODBUS ASCII | MODBUS RTU | | START bit | 1 bit | 1 bit | 1 bit | | DATA bit | 7bit | 7bit(8bit)
선택 가능 | 8bit | Parity bit | EVEN | EVEN(NONE,ODD)
선택 가능 | NONE (EVEN, ODD)
선택 가능 | | STOP bit | 1 bit | 1bit(2bit)
선택 가능 | 1bit(2bit)
선택 가능 |
|
|---|
|
EVT3, EVT4 출력
(접점 출력 3, 4)
[옵션: EVT3] | 접점 출력과 유사 |
전송 출력2
[옵션: TA2] | 도전율, 온도, MV 중 하나를 입력 샘플링마다 아날로그량으로 변환하여 전류로 출력한다. (공장 출하시: 전송 출력1: 도전율, 전송 출력2: 온도) 전송 출력 2 상한값과 전송 출력 2 하한값을 같은 값으로 설정한 경우, 전송 출력 2는 4 mA DC로 고정된다. 전송 출력량을 바 그래프 표시 가능 해상도: 12000 전류: 4~20 mA DC(부하 저항 최대 550) 출력 정확도: 전송 출력 2 스팬의 0.3% 이내 |
