RDP S7AC DC 전원 LVDT 변환기 증폭기 > 변위계

RDP S7AC DC 전원 LVDT 변환기 증폭기 요약정보 및 구매

출력 1:±4V ~ ±10V, 출력 2 : 4~20mA(루프 저항 100Ω~550Ω)

추천하기
판매가격 전화문의
제조사 RDP
원산지 영국
모델 S7AC

관련상품

  • 상품 정보

    상품 상세설명

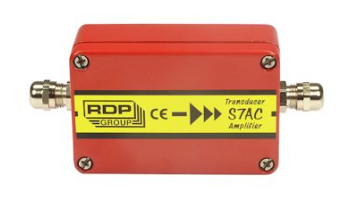

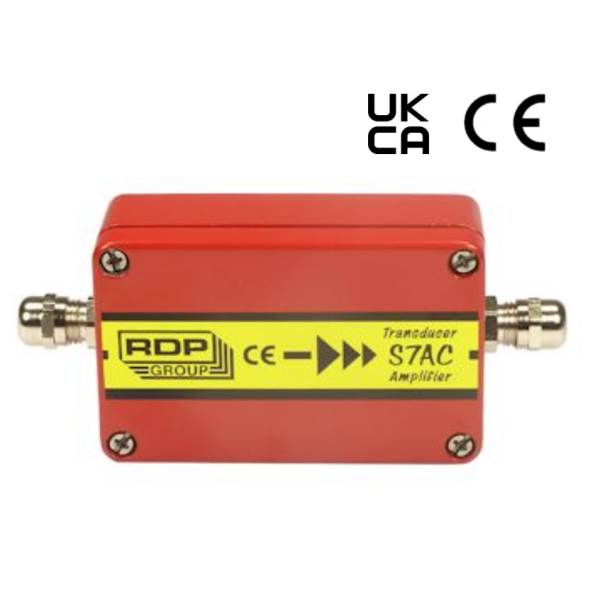

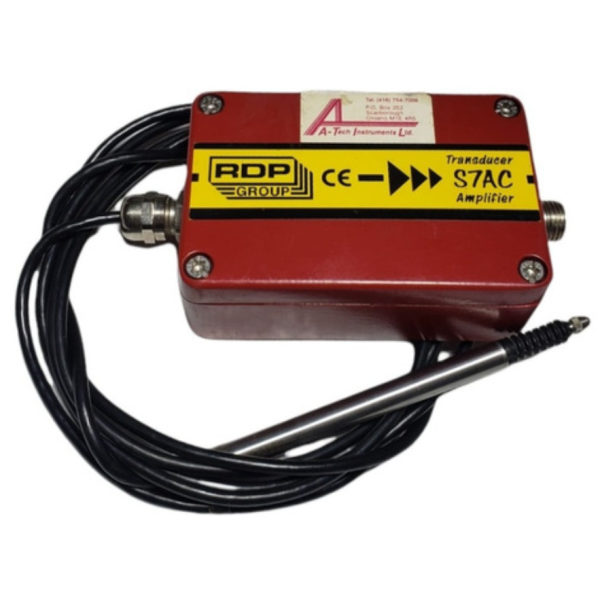

    RDP S7AC DC 전원 LVDT 변환기 증폭기





    변환기의 출력을 증폭하거나 사용할 모니터 또는 로깅 장치에 적합한 형태로 변경해야 하는 경우 신호 조절이 필요합니다.
    이 증폭기는 LVDT 변환기에 적합합니다.
    당사의 S7 증폭기는 가능한 한 빨리 신호를 증폭할 수 있도록 변환기 가까이에 설치하도록 특별히 설계되었습니다.
    S7 신호 조절 장치는 다이캐스트 알루미늄 하우징에 장착되며 우수한 수준의 환경 보호 및 전기 노이즈 차단 기능을 갖추고 있습니다.
    매우 넓은 범위의 이득 조정을 통해 당사의 증폭기는 모든 제조업체에서 제공하는 대다수의 LVDT 센서와 호환됩니다.

    특징

    LVDT 증폭기

    높은 환경 보호

    ±4V ~ ±10V(공급 전압의 영향을 받을 수 있음)

    4~20mA 3 wire(루프 저항 100Ω~550Ω)

    간단한 트림포트 컨트롤



    S7의 치수 도면
    A=98mm
    B=86mm
    C=64mm
    D=36mm
    E=36mm
    F=4mm
    케이블 글랜드 케이블 크기 = 3.0mm ~ 6.5mm
    모든 표준 RDP LVDT(통합 전자 장치 없음)와 호환 가능 LIN 및 PY 2개의 1k Ohm 브리지 완성 저항이 장착된 경우(PY에 대한 아날로그 전압 선형화를 제공하지 않음) 모든 제조업체의 대부분의 LVDT
    사양
    공급 전압(양전원, 정전압이어야 함)
    		양방향 ±6V ~ ±18Vdc, 50mA
    공급 전압(단전원, 정전압이어야 함) 단방향 12V ~ 36Vdc, 50mA
    LVDT amplifier 출력 1±4V ~ ±10V(공급 전압의 영향을 받을 수 있음)
    LVDT amplifier 출력 24~20mA 3 wire(루프 저항 100Ω~550Ω)
    출력 리플 5mV(10BA) 피크 투 피크 일반
    출력 리플(4-20mA 출력) 10uA 피크 투 피크 일반
    대략적인 영점 조정 범위±5V
    아날로그 출력 대역폭 500Hz
    신호 입력 범위0.02V ~ 4V
    증폭기 이득 범위0.07 ~ 500
    변환기 인가전압

    1V RMS, 5kHz(1-10kHz by resistor change),

    최대 25mA

    선형성 오류 ±0.1%FS
    온도 계수(제로)±0.005% FS /℃ 최소
    온도 계수(스팬)±0.01% FS /℃ 최소
    작동 온도 범위 -10℃ ~ 60℃
    총 무게 260g
    Cable gland cable size
    		 3.0mm to 6.5mm
    S7AC - 경고 - PERSONAL INJURY
    이 제품의 고장으로 인해 장비 손상, 부상 또는 사망이 발생할 수 있는 모든 애플리케이션에서 S7AC를 안전, 비상 정지 또는 피드백 장치로 사용하지 마십시오.

    상품 정보 고시

  • 사용후기

    등록된 사용후기

    사용후기가 없습니다.

  • 상품문의

    등록된 상품문의

    상품문의가 없습니다.

  • 배송/교환정보

    배송

    배송업체 :  로젠택배 (1588-9988)  홈페이지 : https://www.ilogen.com/web

    배송지역  :  배송지역은 전국입니다.

    배송기간 및 지연
    • 평일 오후 4:00 이전에 입금 확인이 되는 경우  당일 출고가 가능합니다.
    • 단  구매자의 요청이나 추가 작업이 필요한 경우는 협의 한 날에 배송합니다.
    • 평균 배송기간은 2일이며 각 지역별 택배영업소의 사정에 따라 1-2일 정도 지연이 될 수 있습니다..
    • 연휴나 자연재해, 재고(수입) 입고 지연 등으로 배송이 지연될 수 있습니다.
    • 운송장의 번호를 조회하시면 제품의 이동 경로를 좀 더 자세히 확인 할 수 있습니다.
    • ※ 고객님의 주문시점과 상품을 준비하는 과정의 시간 차이로 주문하신 상품이 품절 될 수 있습니다.

    교환

    교환/반품(환불) 안내

    • 교환 및 반품(환불) 문의는 고객센터 031-750-0780 으로 연락 주시기 바랍니다.
      상품 반송 시 반송 비용은 구매자 부담 원칙입니다. 반품 전에 반드시 판매자와 협의하세요.
    • 상품에 명백한 하자가 있는 경우 : 교환 가능 여부에 대해 판매자와 협의하세요.
    • 상품에 명백한 하자가 없는 경우 : 상품 훼손 및 사용을 안했을 경우 반품이 가능합니다.(반송비용은 구매자 부담)
    • 상품가치가 현저하게 떨어져 재판매가 불가능한 경우 교환/환불이 되지 않습니다.
    • 환불은 판매자가 반품 상품을 수령한 후에 처리됩니다.
    • 구매자의 주문결제 후 판매자의 상품품절 및 단종 등에 의해 배송이 불가능한 경우, 전자상거래 등에서의 소비자보호에 관한 법률 제15조 2항에 의거하여 판매자가 상품 발송 후에는 주문 취소가 접수되더라도 발송된 상품의 배송비는 구매자 부담입니다.
    교환/반품 사유

    • 제품 하자 및 파손 :  배송비 자사부담
    • 오배송(동일상품, 동일사이즈, 동일색상으로만 교환해 드립니다.)  :  배송비 자사부담
    • 고객변심(단순변심 방지 스티커 개봉시 불가)   :  배송비 고객부담
    • 기타 :  별도협의
    •
    • 전자상거래 등에서의 소비자 보호에 관한 법률에 의한 반품규정이 판매자가 지정한 반품조건보다 우선합니다.
    • 구매자가 미성년자인 경우에는 상품 구입시 법정 대리인이 동의하지 아니하면 미성년자 본인 또는 법정 대리인이 구매 취소할 수 있습니다.

    • AS 및 상품 문의 안내

      - AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

  • 해시태그

    RDP S7AC DC 전원 LVDT 변환기 증폭기

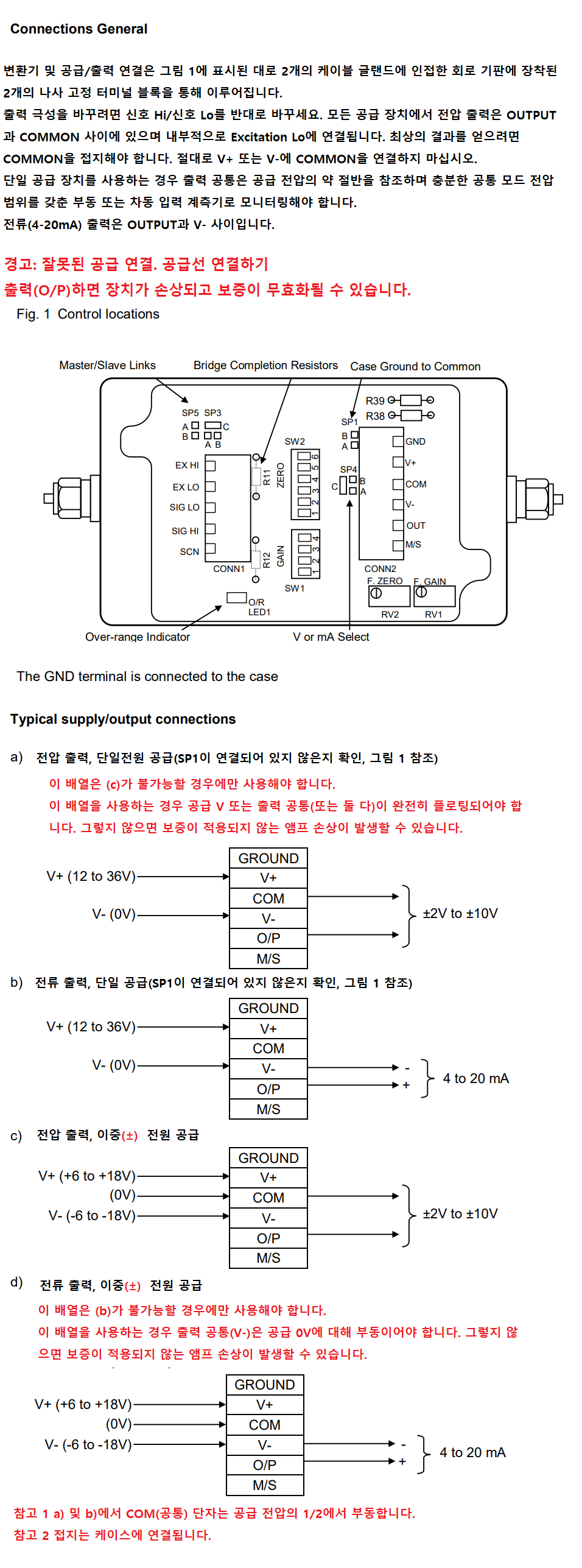

SA7 배선도
