ONO SOKKI TM-3110 TM-3120 TM-3130 TM-3140 Tachometer 요약정보 및 구매

INPUT : 주파수 측정 0.01Hz~50kHz  오픈 컬렉터 : L : 1V 이하, H : 3.9V 이상

판매가격 전화문의
제조사 ONO SOKKI
원산지 일본
모델 TM-3110 TM-3120 TM-3130 TM-3140

관련상품

  • 상품 정보

    상품 상세설명

    ONO SOKKI TM-3110 TM-3120 TM-3130 TM-3140 Tachometer




    대응 sensorMP-610/610B(단종)/750/9100/9120/9200/940A/963/810B/820B/830B(MP-081+MX-500 series)
                               MP-930/935/936/950/954/962FG-1200
                               MP-981/LG-916(단종)
                               MP-9820
                               RP-721
                               MP-911/992 / AP-981 / SP-405ZA (신호선 필요 없음, 감지기 자체에 직접 연결됩니다.
                                                                                 다른 쪽 끝은 열린 상태로 처리됩니다. )





    당사 보유 재고 TM-3110 1EA / TM-3130  1EA

    TM-3130+TM-0350(RS-232C) 장착 사진

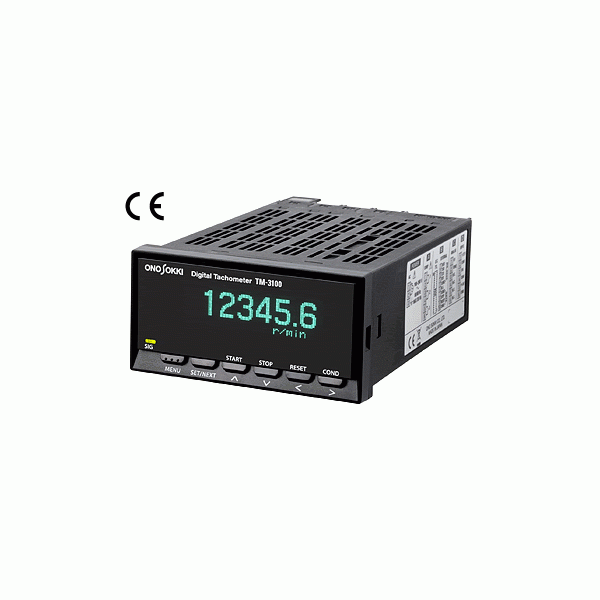

    TM-3100 시리즈는 다양한 측정 대상의 변화에 ​​대응하여 용도에 맞는 기능을 추가한 디지털 타코미터의 신모델입니다.

    TM-3100 시리즈의 각 모델은 회전 측정(회전 속도 표시, BCD 출력, 아날로그 출력 또는 콤퍼레이터 출력 표시)에서 가장 기본적인 기능을 가지고 있으며, 옵션 카드를 추가하여 커스터마이즈 할 수 있습니다.


    TM-3100 시리즈의 형광표시관은 기존의 LED를 사용하지 않고 안정성과 가독성을 크게 향상 시켰습니다.


    특징

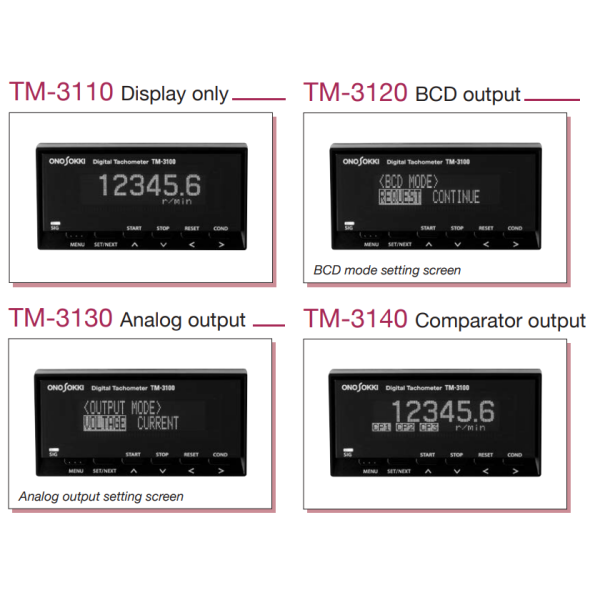

    TM-3110
    • 측정 및 표시를 위한 기본 모델
    TM-3120
    • 6자리 표시의 BCD 출력 포함

    • PLC*와의 직접 연결을 위한 오픈 컬렉터 출력.

    • 출력 모드는 일반 또는 요청에서 선택 가능합니다.

    *출력은 전압 출력으로 선택적으로 변경할 수 있습니다.

    TM-3130
    • 아날로그 출력 있음(출력 신호는 전압 또는 전류 중에서 선택 가능) 레코더 등에 출력 저장 가능
    • D/A 변환을 채택하면 출력 리프레시 시간을 10ms로 향상시킬 수 있습니다.
    TM-3140
    • 콤퍼레이터 기능
      부착 상하한 판정의 조합을 최대 3개까지 설정할 수 있습니다. 알람 제어에 유용합니다.
    • 상대 주파수의 고속 응답 약. 10ms에서.
    • 다양한 출력 기능을 표준 장비.




    옵션 카드 조합 표

     옵션 카드 이름
    TM-0321 BCD 출력(전압 출력)TM-0322
    BCD
    출력
    (오픈 컬렉터)
    TM-0330
    아날로그 출력
    TM-0340
    비교기 출력
    TM-0350
    RS-232C
    TM-0301
    DC 전원 작동
    TM-3110
    TM-3120×
    TM-3130
    TM-3140
    ◎: 표준 제공 ○:: 옵션 제공 ×내장
    불가 *TM-0321, TM-0322, TM-0350은 같은 시스템 구성으로 동시에 조립할 수 없습니다.
    *TM-0321과 TM-0322는 같은 시스템 구성으로 동시에 조립할 수 없습니다.

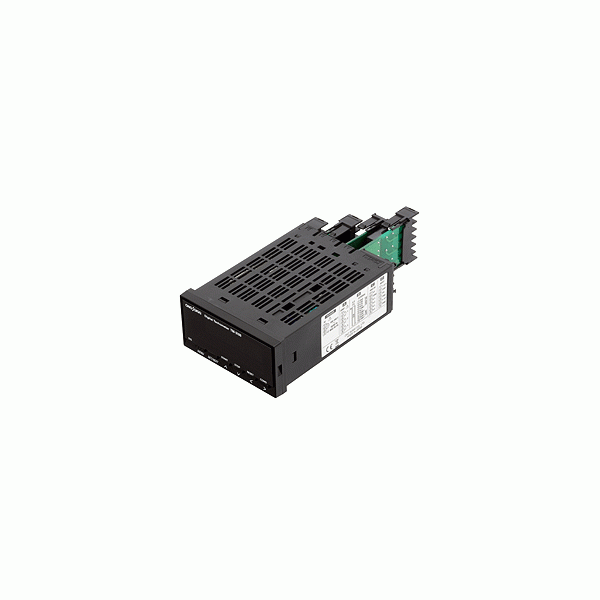

    *** TM-3100 시리즈의 OPTION 장착은 사용자가 직접 장착 불가능합니다.
          장착을 위해서는 제작사(일본)로 타코메타를 보내야 합니다.
    Tachometer모델기능

    TM-3110

    TM-3120

    TM-3130

    TM-3140

    • 단순 측정 및 표시를 위한 기본 모델 : POWER+D(INPUT)
    • BCD 출력 기능 : POWER+D(INPUT) +B(O.C.)

    • 아날로그 출력 기능 : POWER+D(INPUT)+C(ANALOG)

    • 콤퍼레이터(릴레이) 출력 기능 : POWER+D(INPUT)+A(COMP)

    7630ced2c1b8dcaa53d6cdb13ca6a6e3_1709280143_757.png ac8eec327eb8e6823275be0b388980f0_1668402796_0404.png

    사양 개요

    공통 사양

    입력 섹션

    입력 단자

    M3 프리 터미널 나사

    입력 임피던스

    10kΩ 이상

    입력 형식

    전압 또는 무전압
    입력 증폭AC 또는 DC
    적용 검출기전자기/자기-전기/광전 검출기, 로터리 인코더, 근접 스위치

    AC 증폭기

    • 신호 파형: 사인파 또는 구형파
    • 신호 전압 범위: 사인파 0.2 ~ 45Vrms, 구형파: 0.6V ~ 63V p-p
    • 신호 주파수 범위: 1Hz ~ 100kHz

    DC 증폭기

    • 신호 파형: 펄스 폭이 5μs 이상인 구형파.
    • 신호 전압 범위: Hi 레벨: +4 ~ +30 V, Lo 레벨: -1 ~ +1 V
    • 신호 주파수 범위: 0.1Hz ~ 100kHz

    저역 통과 필터

    OFF(100kHz)/100Hz/20kHz에서 선택 가능
    펄스 출력부
    출력 전압하이 레벨 +4.5V 이상
    로우 레벨 +0.5V 이하
    출력 논리부정적인
    부하 저항100kΩ 이상
    출력 단자M3 프리 터미널 나사

    Diaplay

    디스플레이 장치형광등 표시관(3단계 밝기, 6자리 표시 선택 가능)
    표시 새로 고침 시간0.2초(출하시), 0.4초, 0.5초, 0.6초, 0.8초, 1.0초~10초(1.0초 단위)에서 선택 가능.
    측정 단위

    계산 항목

    단위

    회전 속도r/s, r/min, r/h
    원주 속도mm/s, m/s, mm/min, m/min
    이동 속도mm/s, m/s, mm/min, m/min, km/min, mm/h, m/h, km/h
    기간초, 분
    시간(1/s)1/초, 1/분, 1/시간
    빈도Hz, kHz
    흐름ml/s, ml/min, ml/h, l/s, l/min, l/h
    지나가는 시간초, 분
    사용자 정의
    (엔지니어링 단위)
    EU/초, EU/분, EU/시간



    소수점 수OFF(출하시), 소수점 1, 2, 3자리에서 선택 가능
    SIG 표시기입력 신호에 동기하여 깜박임
    오류 표시백업 메모리 이상, 보드 이상, 입력 주파수 이상, 표시 자릿수 이상, 메모리 가득 참 이상, 설정값 이상
    계산
    계산 표시회전속도, 원주속도, 이동속도, 주기, 회(1/s), 주파수, 유량, 통과시간
    측정 방법주기적 계산 방법
    계산 시간10ms + 1 주기 시간
    측정 정확도

    표시값 ×(±0.01%) ±1카운트 이내

    *표시값은 소수점을 제외한 카운트값을 나타냅니다.

    자동 영점 기능미리 설정 시간 동안 신호를 입력하지 않으면 표시값이 0이 됩니다.

    아래에서 선택 가능
    꺼짐(11초), 0.5초, 1.0초, 2.0초, 3.0초, 4.0초, 5.0초, 6.0초, 7.0초, 8.0초, 9.0초, 10.0초

    급감속 추종기능입력 신호가 급격히 감소하고 회전 속도계에 입력되는 신호가 없는 경우 1초 이상 이 기능으로 측정을 자동으로 감속하고 약 1초 후에 영점 조정합니다. 11초 후.
    이동 평균 기능

    아래에서 선택 가능:
    OFF(초기 설정), 2, 4, 8, 16, 32, 64, 128


    *TM-3130/0330의 아날로그 출력은 10ms마다 계산하여 이동 평균을 처리하여 얻은 것 입니다.
    피크 홀드 기능시작과 정지 상태 사이의 피크 값(최대, 최소, 평균)을 유지합니다.
    메모리
    패널 상태 메모리4가지 측정 조건을 기억합니다.
    (설정 조건을 저장하고 불러올 수 있습니다.)
    검출기용 전원
    출력 전압12VDC ±10%
    최대 출력 전류100mA
    일반 사양
    전원

    100~240VAC(50Hz/60Hz)

    *전원용 케이블은 별매품입니다.

    내전압1500VAC(1분)
    절연 저항10MΩ 이상(500VDC에서 megohhom)
    전력 등급
    • 11 ~ 19VA(TM-3110)

    • 13~21VA(TM-3120)

    • 16 ~ 25VA(TM-3130)

    • 12 ~ 21VA(TM-3140)


    (아날로그, BCD 및 콤퍼레이터 출력 카드가 장착된 경우 정격 전력은 20~30VA 입니다.)
    작동 온도 범위0 ~ +50 °C(결로 없을 것)
    보관 온도 범위-10 ~ +60 °C(결로 없을 것)
    외형 치수96(W) × 48(H) × 148(D) mm
    무게약 310g
    적용 기준
    CE 마킹저전압 지침 EN61010-1: 2010(3차)

    과전압 카테고리 II/오염 등급 2

    EMC(전자파 적합성)지침임베디드 보드 유형 EN61326: 2006



    부속품패널 장착 고정구 x 1 세트

    BCD 출력 사양(TM-3120 및 TM-0322 옵션 카드)

    출력 신호

    출력 형식

    6자리 병렬 출력

    출력 형식오픈 컬렉터
    싱크 전류최대 32mA
    출력 내전압최대 24V

    출력 논리

    긍정 논리

    데이터 새로 고침 시간100ms 이하

    입력 신호(요청 신호)

    입력 논리

    부논리(펄스 폭: 10μs 이상)

    Operating edge

    Falling edge

    입력 전압

    전압

    출력 모드

    모드 선택기

    일반 또는 요청에서 선택 가능

    BCD 출력 사양(TM-0321 옵션 카드)

    TM-0321 카드는 BCD를 전압 출력으로 출력합니다. 동작은 TM-3120(BCD 오픈 컬렉터)과 동일합니다.

    출력 신호
    출력 형식TTL
    출력 레벨하이 레벨: +3.8 ~ +5.25V, 로우 레벨: 0 ~ +0.4V

    아날로그 출력 사양(TM-3130 및 TM-0330 옵션 카드)

    출력 신호전압 또는 전류 형태 선택 가능
    출력 방식12비트 D/A 변환
    출력 범위전압 범위: 0~10V, 0~5V, 1~5V에서 선택 가능
    전류 범위: 4~20mA, 0~16mA
    부하 저항전압 출력: 100kΩ 이상
    전류 출력: 500Ω 이하
    선형성±0.3%/FS
    출력 조정전압 출력: ±5%/FS 이상
    전류 출력: ±3%/FS 이상
    설정 정확도전압 출력: ZERO ±5%/FS, FULL ±5%/FS
    전류 출력: ZERO ±3%/FS , FULL ±0.75%/FS
    제로 드리프트±0.05%/FS/°C
    스팬 드리프트±0.05%/FS/°C
    출력 새로 고침 시간다음 중에서 선택 가능: 10, 20, 50, 100, 200, 500ms, 1s

    주) TM-0330 옵션 카드를 추가하면 위와 같은 사양의 TM-3110, 3150, 3140 아날로그 출력이 가능합니다.

    비교기 기능 사양(TM-3140 및 TM-0340 옵션 카드)

    출력 기능UPPER, LOWER, OK, ERROR 출력

    *UPPER 및 LOWER 출력이 모두 OFF일 때 OK 신호를 출력합니다.
    콤퍼레이터 이상 동작시 ERROR 신호를 출력합니다.

    설정UPPER 설정: 6자리 숫자 입력 UPPER ≤ 표시값일 때 릴레이가 켜집니다.

    LOWER 설정: 6자리 숫자 입력 LOWER > 표시 값일 때 릴레이가 켜집니다.

    출력 형식1-접점 출력 만들

    *3종류의 출력(COMP1, COMP2, COMP3)은 독립적으로 출력됩니다.

    각 출력 조합에 대한 UPPER, LOWER, OK, ERROR

    예) COMP1=LOWER, COMP2=UPPER, COMP3=ERROR

    최대 접점 용량30VDC/1A, 250VAC/1A
    출력 새로 고침 시간약 10ms
    초기화접점 OFF로 출력 레벨 재설정
    자동 복구

    UPPER, LOWER, OK 출력
    OK/UPPER/LOWER 출력에서 ​​접점 상태가 ON 된 후 회전 속도가 다시 설정값 이하로 떨어지면 콤퍼레이터가 자동으로 복귀합니다.

    * 히스테리시스 기능을 사용하여 복구 회전 속도를 변경할 수 있습니다. 측정 범위: 0 ~ 20%, 1% 단계로 설정 가능

    출력 홀드리셋 신호가 입력되지 않으면 접점 ON 상태가 유지됩니다.
    Shot output

    접점 ON 유지 시간(샷 시간)을 변경할 수 있습니다.

    상태는 유지 시간이 지나면 자동으로 복구됩니다.

    설정 범위: 10ms(출고시) 단위로 10~2000ms

    지연사전에 설정 시간 이상 연속 회전 속도를 초과하면 접점 ON 상태가 됩니다.

    설정 범위: OFF(0) ~ 1000ms(50ms 단위)

    RS-232C/게이트 기능 사양(TM-0350 옵션 카드)

    TM-0350은 RS-232C 통신 및 게이트 제어가 가능합니다. 애플리케이션의 더 높은 성능에 대응하기 위해 다음과 같은 새로운 계산 기능도 추가할 수 있습니다.
    RS-232C
    통신 방식직렬 통신(비동기)
    전송 속도9600bps 또는 19200bps에서 선택 가능
    게이트 기능
    제어 기능시작, 중지 및 재설정
    계산 기능
    회전 변화율기준값 대비 변화값은 측정항목별로 계산됩니다. (회전 속도, 원주 속도, 이동 속도, 주기, 통과 시간, 횟수, 흐름).

    *참고값: 구간 평균값 또는 사용자 설정(1~999999 숫자 입력)

    측정 정확도: [±0.02% x 최대 단면 편차±2 카운트]/[±0.01% x 기준 값±1 카운트]

    *구간 최대 편차= |(측정 구간의 최대값 또는 최소값 중 기준값과 차이가 큰 것) - 기준값|

    섹션 데이터 메모리 기능모든 구간에서 설정 시간의 평균, 최대, 최소값 및 구간 변화율을 계산하여 저장합니다.

    구간 시간: 1초, 5초, 10초, 30초, 1분, 5분, 10분, 30분, 60분 중에서 선택 가능

    최대 섹션 수: 48 섹션

    메모리 모드: 링 버퍼 모드 또는 메모리 전체 모드

    *링 버퍼 모드: 섹션 데이터가 48개를 초과하면 가장 오래된 섹션 메모리를 삭제하고 최신 섹션 데이터를 계속 저장합니다.

    *메모리 풀 모드: 48구간 데이터가 저장된 후 데이터 저장이 완료됩니다.

    가속도 계산 기능가속도 데이터는 회전 속도, 원주 속도 및 이동 속도를 계산하여 1초마다 획득합니다.

    표시 단위: rad/s 2 , r/s 2 , m/s 2

    측정 정확도 : ±0.02 % × V DEF ±2 카운트

    *V DEF : 1초 동안의 속도 차이

    도달 속도 시간 기능회전 속도, 원주 속도, 이동 속도에서 시작 명령 값에서 정지 명령 값에 도달할 때까지의 시간을 측정합니다.

    시작 명령 값, 중지 명령 값: 0 ~ 999999 숫자 입력

    DC 전원 작동 카드 사양(TM-0301 옵션 카드)

    TM-0301은 DC 전원을 사용할 수 있는 전압 출력 옵션 카드입니다.

    전원 전압12 ~ 24VDC± 5%
    전력 소비TM-3110/3120/3140: 7VA, TM-3130: 9VA

    *전원 정격은 약 아날로그, BCD 및 비교기 출력 카드가 장착된 경우 15VA.

    모델상품명
    TM-3110디지털 타코미터(디스플레이 전용)
    TM-3120디지털 타코미터(BCD 출력 포함)
    TM-3130디지털 타코미터(아날로그 출력 포함)
    TM-3140디지털 타코미터(비교기 출력 포함)
    TM-0321BCD 출력 카드(전압 출력)
    TM-0322BCD 출력 카드(오픈 컬렉터)
    TM-0330아날로그 출력 카드
    TM-0340비교기 출력 카드
    TM-0350RS-232C 카드
    TM-0301전원 작동 카드
    AA-8207BCD 케이블(3m)
    HT-011반사 마크(12mm 사각 씰)
    * Windows® ×P, Microsoft®는 미국 및 기타 국가에서 Microsoft Corporation의 등록 상표입니다.
    * 기타 제품 이름 및 모델 이름은 각 개별 회사의 상표 또는 등록 상표입니다. 저작권은 각 개별 회사에 있습니다.
    * 외관 및 사양은 사전 예고 없이 변경될 수 있습니다.



     TM-3110 + RS-025(RPM Sensor)배선
