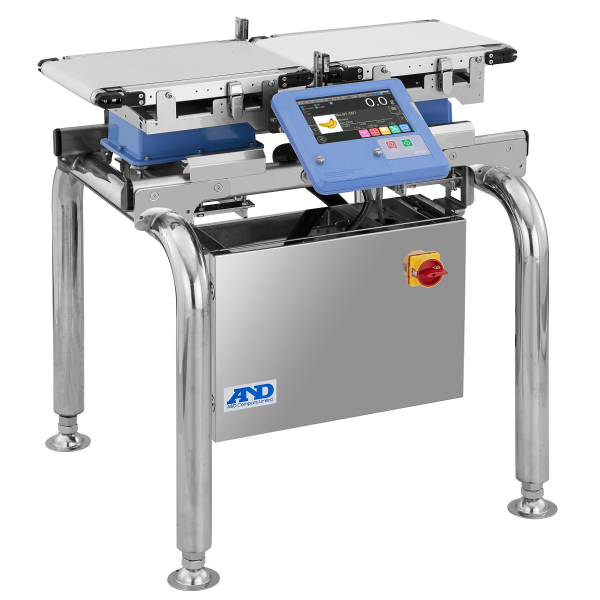

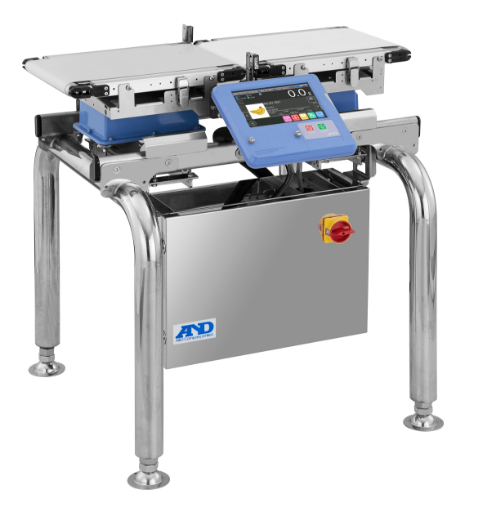

AND AD-4961A 자동중량 선별기(신형)

고속 범위에서 더 나은 정확도! 사용하기 쉬움!

AD-4961A 시리즈는 다양한 산업, 특히 식품 산업에서 사용할 수 있는 중량 선별기입니다.

AD-4961A 시리즈는 처리 능력이 향상된 신형 CPU를 탑재했으며, 새로 구현된 제진 필터 HPDF(High Performance Digital Filter)를 최적화해 고속에서 정확도를 높였다.

7인치 컬러 터치스크린을 탑재한 AD-4961A 시리즈는 시인성과 조작성이 높아 처음 사용자도 쉽게 시스템을 설정할 수 있다.

특징

고속 영역에서 정확도가 최대로 향상됩니다. 80%. ^*1

중량 선별 설정을 최적화하여 반복성 높은 중량 선별

방수(IP65)를 표준으로 제공합니다.

디스플레이 유닛: 7인치 컬러 터치스크린

디스플레이 유닛용 스테인리스 스틸 커버는 옵션으로 제공됩니다. (공장옵션)

상품정보 저장가능 : 최대 1,000개 상품(상품이미지 포함)

바코드리더와 연결하여 계량할 상품의 자동전환이 가능합니다. ^*2

요약 및 작동 이력과 같은 데이터는 USB 플래시 드라이브로 출력할 수 있습니다.

Operation History 기능을 통한 일관된 품질 보장 및 사용자 레벨에 따른 운영 제한

다양한 통신 방식: RS-232C 또는 RS-485(선택 가능), USB 플래시 드라이브, 유선 LAN 및 무선 LAN

계량 결과에 의한 피드백 제어

*1 A&D의 기존 모델 데이터와 비교할 때.

*2 바코드 리더기는 고객님께서 준비하셔야 합니다.

장점

고속 영역에서 정확도가 최대로 향상됩니다. 80%. ^*1

생산성 향상에 기여합니다.

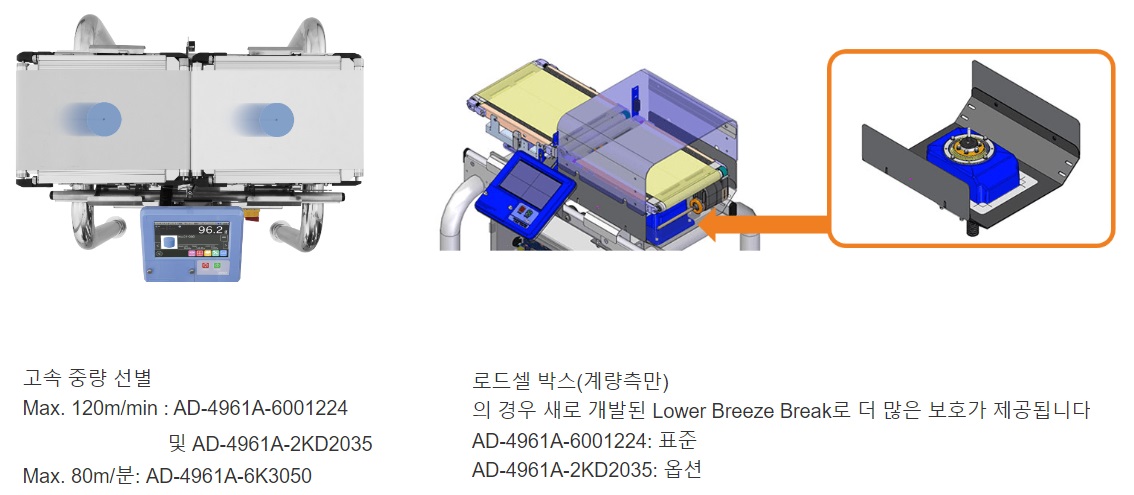

기존 모델보다 바람과 진동에 덜 취약하도록 디자인이 진화했으며, 환경 저항도 크게 개선됐다.

AD-4961A 시리즈는 처리 능력이 향상된 신형 CPU를 탑재했으며, 새롭게 구현된 제진 필터 HPD(High Performance Digital Filter)를 최적화해 고속에서 정확도를 최대 80%까지 높였다. ^*1

중량 선별 공정은 기존 모델보다 고속 영역에서 더 잘 수행될 수 있어 생산 능력 및 효율성 향상에 기여합니다.  ^*1

A&D의 기존 모델 데이터와 비교할 때.

중량 선별 설정 최적화를 통한 높은 반복성 중량 선별

중량물 중량, 길이, 처리량 또는 컨베이어 벨트 속도를 입력하면 최적의 중량 선별 설정이 자동으로 설정됩니다.

제진 필터(HPDF) 설정도 자동으로 선택됩니다. 따라서 작업자에 관계없이 쉽게 중량 선별을 수행할 수 있습니다.

방수 구조: IP65

디스플레이 유닛용 스테인리스 스틸 커버는 옵션으로 제공됩니다.

7인치 컬러 터치스크린과 새로운 CPU를 탑재하여 조작성이 향상되었으며 AD-4961A 시리즈는 더욱 사용하기 쉬워졌습니다.

 AD-4961A 시리즈는 시인성과 조작성이 높아 처음 사용자도 쉽게 시스템을 설정할 수 있다.

사용자는 계량된 제품의 사진을 등록하여 표시함으로써 어떤 제품이 생산되고 있는지 즉시 확인할 수 있습니다.

최대 1,000개의 제품을 등록하고 10개의 다른 그룹으로 분류할 수 있습니다.

USB 플래시 드라이브에서 각 제품의 이미지를 빠르고 쉽게 등록할 수도 있습니다.

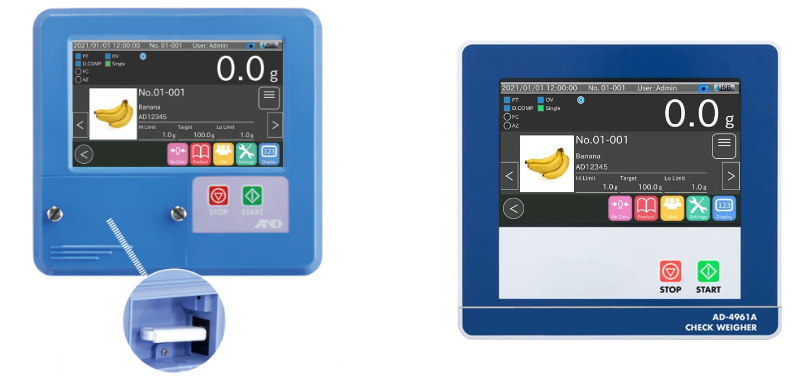

표준 디스플레이 장치는 합리적인 가격의 방수 수지로 만들어졌습니다.

원하는 경우 스테인리스 스틸 커버도 옵션으로 사용할 수 있습니다.

표준 사양으로 USB 인터페이스                             USB 인터페이스는 스테인리스 스틸 커버가 장착된 경우 컨트롤 박스에 있습니다.

바코드 판독을 통한 제품 설정 자동 전환

제품의 바코드를 읽으면 중량선별기의 제품 설정이 스캔한 제품의 설정으로 자동 전환됩니다. ^*2

*2 바코드 리더기는 고객님께서 준비하셔야 합니다

 무선 LAN을 기본으로 탑재하여 원격 모니터링이 가능합니다.

무선 LAN 기능은 표준 기능으로 탑재되어 있습니다. ^{*3 *4}

계량 중에도 다른 방에서 태블릿 등으로 요약 데이터와 같은 다양한 데이터를 모니터링할 수 있습니다.  ^*3

표준 무선 LAN은 모니터링 전용이며 원격 조작에는 사용할 수 없습니다. ^*4

무선 LAN은 해당 지역의 규정에 따라 사용할 수 있습니다.

원격 유지 보수가 가능합니다.
PC에 연결하여 PC에서 중량선별기를 작동할 수 있습니다.

또한 AD-4961A 는 인터넷 연결을 통해 원격 위치에 있는 다른 PC에서 유선 LAN으로 AD-4961A에 연결된 PC 를 "원격 조작 *5 "하여 오프사이트 유지 관리에 사용할 수 있습니다.  *5

AD-4961A 외에 PC, 인터넷 연결 등 기타 필요한 장비는 고객이 준비해야 합니다.

사용자 관리

장치를 조작하기 위해 사용자 이름과 사용자 등급이 등록됩니다.

등록된 각 사용자에 대해 사용자 수준에 따라 수행할 수 있는 작업을 제한할 수 있습니다.

각 사용자에게 아래의 네 가지 수준에서 사용자 수준을 할당하여 부주의한 작업을 방지할 수 있습니다.

데이터 요약

히스토그램(결함을 포함한 빈도), X-Bar Control Chart, R Control Chart, total summaries 등 다양한 요약 데이터를 사용할 수 있습니다.

계량 결과의 변동을 시각적으로 확인하고 그에 따라 제조 기계를 조정할 수 있습니다.

히스토리 기능

히스토리 기능 칭량하는 동안 칭량 결과를 USB 플래시 드라이브에 자동으로 기록할 수 있습니다.

출력 데이터: 날짜, 시간, 번호, 제품 번호, 무게 데이터, 사전 설정된 용기 및 판단.

[USB 플래시 드라이브 ] 최대 처리량(320개/분)으로 8시간 작동하려면 8MB 메모리 크기가 필요합니다 .

24시간 365일 작동하려면 8GB의 메모리 크기가 필요합니다.

Operational History는 설정 변경에 대한 기록을 보여줍니다.

작동 이력과 계량 이력을 USB 플래시 드라이브에 저장할 수 있습니다.

계량 이력 및 운영 이력은 HACCP 관리에 도움이 됩니다.

요약, 체중 결과, 관리도 및 히스토그램(PDF 또는 인쇄)

계량 후 요약 표시에서 "PDF" 키를 누릅니다. PDF 보고서가 USB 플래시 드라이브로 출력됩니다.

PostScript 프린터가 AD-4961A에 연결된 경우 "인쇄" 키를 눌러 동일한 보고서를 인쇄할 수 있습니다.

다양한 유형의 통신을 위한 다양한 외부 인터페이스

제공된 접점은 리젝터 및/또는 알람의 출력을 연결하는 데 사용할 수 있으며 금속 탐지기 또는 X-선 검사 시스템 등의 입력에도 사용할 수 있습니다.

RS-232C 또는 RS-485(선택 가능) 인터페이스(용 Modbus RTU, 바코드 리더기, PC, PLC 등과 연결), 무선 LAN 기능(원격 모니터링용), 유선 LAN 인터페이스(원격 조작용, Modbus TCP/IP 등) 및 USB 인터페이스 표준 기능 제공 .

이러한 다양한 연결 인터페이스를 통해 중량선별기를 X선 검사 시스템 및/또는 금속 검출기에 연결할 수 있습니다.

Modbus 통신 ^*6

Modbus 통신을 사용하면 원활한 연결을 쉽게 달성할 수 있습니다.

계량 중지 및 시작, 데이터 수집 및 제품 변경과 같은 작업은 모두 외부 장치에서 설정할 수 있습니다.

또한 데이터를 USB 플래시 드라이브에 저장하고 프린터로 출력할 수 있습니다. 또한 통신 기능을 통해 생산 라인의 다른 장비와 연동 및 연동이 가능합니다.

^*6 Modbus는 Modicon, Inc.에서 개발한 통신 프로토콜입니다.

적용 예

포장된 상자의 최종 검사

상자의 무게를 측정하여 상자의 일부 품목이 누락되었는지 확인하여 생산 라인의 최종 검사 단계로 사용할 수 있습니다.

식품, 화장품, 기계 부품 산업 등의 많은 물류 센터 및 생산 공장은 최종 검사 단계에서 중량선별기를 채택합니다.

칭량 결과에 의한 피드백 제어
칭량 결과는 생산 라인의 상류에 있는 다른 시스템으로 피드백될 수 있습니다.

*7 제품의 형상 및 상태 및 설치환경에 따라 다릅니다.

*8 중량은 옵션 및/또는 리젝터가 없는 표준상태의 무게입니다.

*9 바코드 리더기는 고객님께서 준비하셔야 합니다.

*10 무선 LAN의 수신 감도는 전파 환경에 따라 다릅니다.

  지속적인 모니터링을 위해서는 통신이 중단될 수 있으므로 RS-485 또는 유선 LAN을 통해  HMI 표시기와 Modbus 통신 기능의 조합을 사용하는 것이 좋습니다 .

*11 무선 LAN은 해당 지역의 규정에 따라 사용할 수 있습니다.

*12 인터넷 연결과 원격 조작을 위한 시스템이 필요합니다. 자세한 내용은 영업 직원에게 문의하십시오.

*13 USB 플래시 드라이브는 FAT32로 포맷해야 합니다.

*14 추가할 수 있는 최대 입출력 점수는 추가 입출력 점수의 조합에 따라 달라집니다.

 자세한 내용은 영업 직원에게 문의하십시오.

옵션(액세서리)

AD-4961-01 디스플레이 스탠드 AD-4961-02 타워 라이트 AD-4961-13 크로스 플레이트 디스플레이는 사용자 맞은편 표준 디스플레이 위치의 반대쪽에 부착됩니다. 디스플레이는 약. 컨베이어 벨트 위 310mm. 디스플레이 방향도 조정할 수 있습니다. 3가지 색상의 가시성이 높은 LED 비교기 조명. 중량선별기 DO(디지털 출력) 맵에서 쉽게 설정할 수 있습니다. (예: 빨간색 = 중량 초과, 노란색 = 금속 감지, 녹색 = 정상) * 이 옵션을 장착하려면 AD-4961-01 디스플레이 스탠드가 필요합니다. 라이트 부분의 방진/방수 보호는 IP53입니다. Infeed Conveyor와 Weighing Conveyor의 간격을 없애고 원활하게 제품을 운반합니다. 소형 제품의 계량에 적합합니다. 재질: 스테인리스 스틸 * 이 옵션은 AD-4961A-2KD2035용입니다.     제품 가이드     양 컨베이어의 중앙에 운반될 제품을 조정합니다. 재질: 스테인리스강 AD-4961-1236-14 (AD-4961A-6001224의 인피드 컨베이어용) AD-4961-1224-14 (AD-4961A-6001224의 계량 컨베이어용)                                 적용 제품 폭은 30mm~12입니다. . AD-4961-14 (AD-4961A-2KD2035의 인피드 및 계량 컨베이어용)                         적용 제품 폭은 50mm ~ 100mm입니다. AD-4961-14-3050 (AD-4961A-6K3050의 인피드 또는 계량 컨베이어용)                                 적용 제품 폭은 100mm ~ 300mm입니다.

포토 갤러리

AD-4961A-2KD2035 with AD-4981-2057 (플리퍼 타입 리젝터) AD-4961A-2KD2035 디스플레이 스탠드 옵션, 타워 라이트, 스테인리스 스틸 커버, AD-4982-2035(컨베이어 낙하식 리젝터) 및 리젝터용 베이스 유닛(AD-4982-11-79) AD-4982-2035는 베이스 유닛 없이 AD-4961A-2KD2035에 연결할 수 있습니다. AD-4983-3050(푸셔 유형 리젝터)이 있는 AD-4961A-6K3050 옵션인 Upper Breeze Break, 디스플레이 스탠드, 타워 조명 및 AD-4984-1246(Air Jet Type Rejector)이 있는 AD-4961A-6001224
