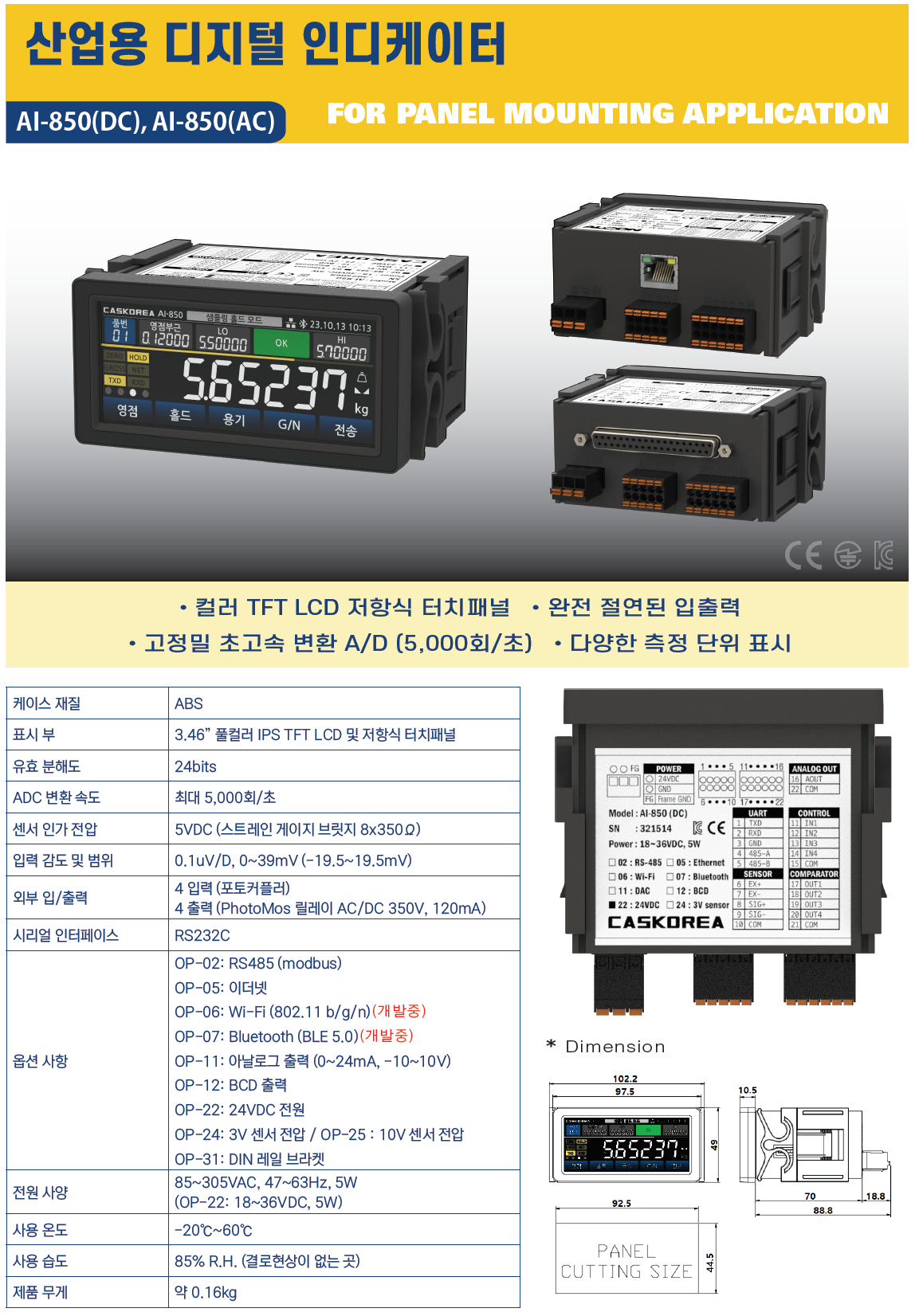

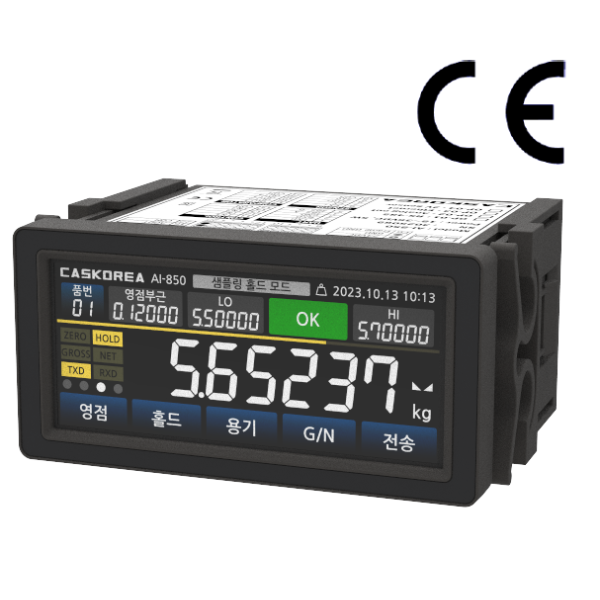

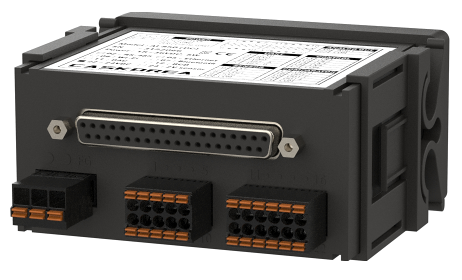

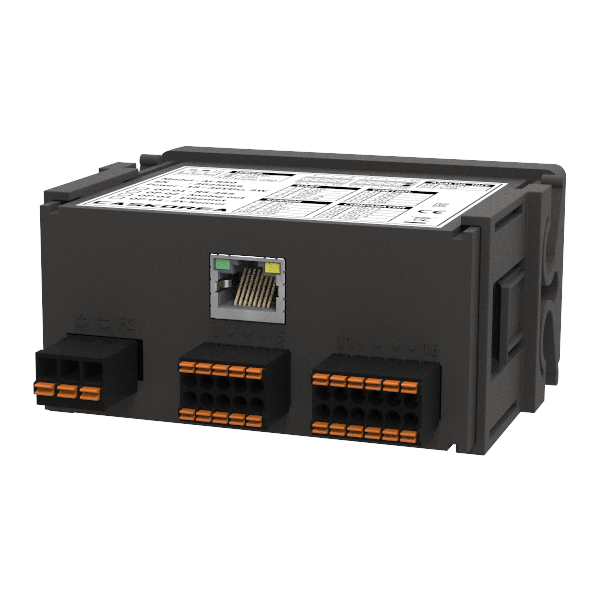

CASKOREA AI-850 CE인증 초고속 인디케이터

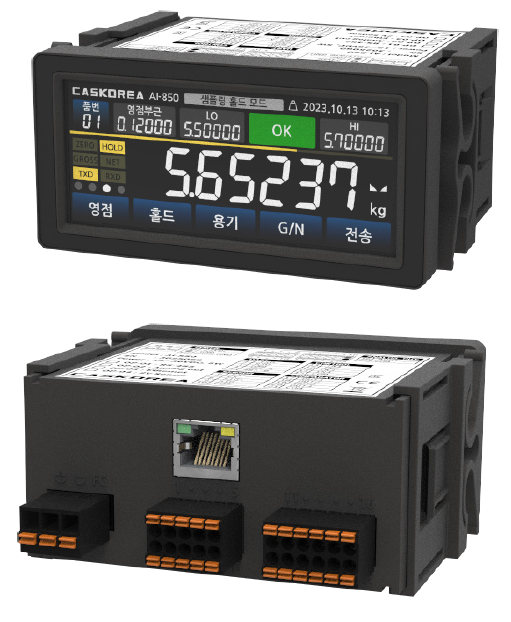

AI-850은 스트레인 게이지 변환기와 연동하여 하중, 압력, 토크 등의 물리량을 측정 및 표시하는 디지털 인디케이터입니다.

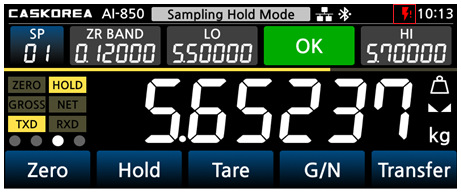

컬러 그래픽 Touch LCD 디스플레이, 고속 샘플링 기능이 이 소형 패널 장착 디스플레이(1/8 DIN 크기)에 결합됩니다.
AI-850은 다양한 장면에서 최고의 성능을 제공합니다.
방송통신기자재 적합등록필 : 등록번호 R-R-aL7-AI-850 (2024.02.08)

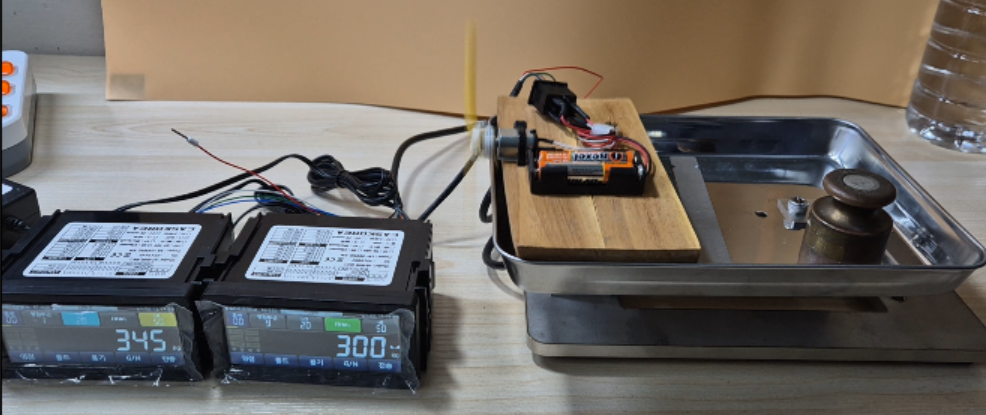

진동 test 동영상
CI-850과 명령어 호환 됩니다.

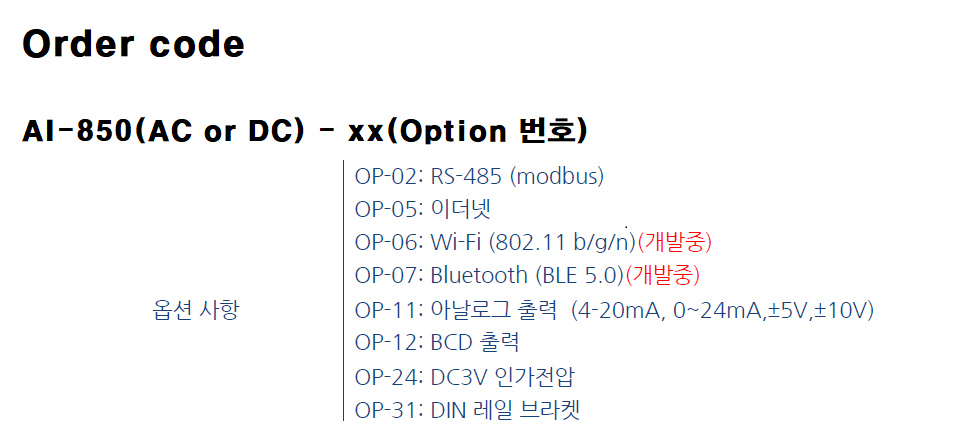

CI-850과 호환 사용하시려면 AI-850(DC) TYPE으로 지정해야 합니다.
Ex: AI-850(DC)-05 = DC전원 + Ethernet
AI-850(DC)-05-24 = DC전원 + DC3V 인가전원
AI-850(DC)-11 = DC전원 + Analog OUT (4-20mA , 0-10V, ±10V)
AI-850(DC)-02-11 = DC전원 + RS485 + Analog OUT
AI-850(AC)-11 = AC전원 + Analog OUT
AI-850(AC)-02-12 = AC전원 + RS485 + BCD OUT

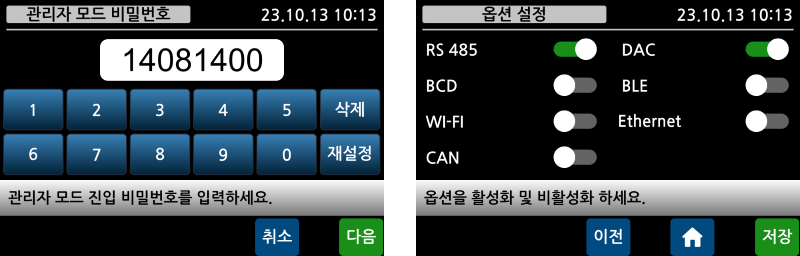

* AI-850 옵션이 비활성화 되었을 경우 활성화 하는 방법
(장착되지 않은 옵션을 활성화 할 경우 장비가 동작 안되는 경우가 발생할 수 있으니, 장착된 옵션을 확인 후 활성화 하세요.)
| 입력 신호 범위 | 스트레인 게이지형 변환기 ±19.5mV | |
|---|---|---|
| 브리지 인가 전압 | DC 5V 또는 2V(option) ±10% 선택 가능 전류: 30mA | |
| Calibration | 범위 | 7mV/V |
| 정확성 | 0.01%FS(감도 0.1uV/D 이상) , 등가 입력 교정시는 1/1,000의 정밀도만 보증 | |
| 방법 | 실제 하중, 등가입력 교정 | |
| 정확성 | 비선형성 | < 0.01%FS + 1Digit(@ 1mV/V 입력) |
| 제로 드리프트 | < 0.5μV / deg C (입력 등가 값) | |
| 게인 드리프트 | < ±0.005% FS/℃ | |
| A/D 변환 속도 | 5,000회/초 | |
| D/A 출력 | 초당 5000회, 절연 출력, ±1 - ±10V 전압 출력(1V 단위로 설정) 및 약 1/65,536 분해능 4–20mA 전류 출력 시 약 1/65,536 분해능 | |
| RS485 최대 연결대수 | 32대 (Master 1ea - Slave 31 ea) 내부 종단 저항 미탑재 | |
|
무선 사양 | 블루투스 (BLE 5.0), WIFI (802.11 b/g/n) | |
| Display | 디스플레이 유닛 | 3.46" Full color IPS TFT LCD 및 Touch Panel |
| 범위 | 6자리, ±999999 | |
| Times | 10, 50, 150, 1000, 2500, 5000회/초 | |
| 방법 | 보통, 비교 | |
| 해상도 | 1 / 999999 | |
| 측정 표시단위 | 없음, g, kg, ton, lb, mN , N, kN, Pa, kPa, MPa, Bar, mm, kgf, kgf*cm, kgf*m,N*cm, N*m, KN*m, mmHg, mmH2O, m/s2, kgf/cm2, lb*in, mN 중 택1 단위가 N, kgf 또는 Nm, kgf*m 로 교정된 경우에는, [단위]를 누르면 N <-> Kgf / Nm <-> Kgf*m 양방향 단위 변환 기능 lb*ft <-> lb*in 양방향 단위 변환 기능 (Firmware V1.12에서 동작) 필요시 기술자료실에서 updata) | |
| 데이터 홀드 기능 (샘플링 5,000회/초) |
샘플, 피크 , 평균 | |
| 비교기 기능 | 비교기모드 | 샘플링 홀드 모드 - 자동 판정 선택 시 Hold input 시점에서 판정 출력 샘플링 홀드 모드 - 수동 판정 선택 시 판정 input 시점에서 판정 출력 오토 피크 홀드 모드 - 영점부근 복귀시 판정 출력 수동 피크 홀드 - 판정 INPUT 시에 판정 출력 리미트 모드 - 실시간 출력 (단, FINAL 은 상한 값 이상 안정 시에 출력) 체커모드 - 영점부근 이상에서 측정 값 안정 시에 판정 출력 리미트 타입 체커 모드 - 실시간 판정 출력 4 단 공급 모드 |
| 접점 신호 (4점) | 계량 MODE 별로 다르게 구성 가능 홀드 MODEL, 체커 MODE : 영점부근,하한,OK,상한 Limit MODE : 영점부근,하한,완료,상한 4단 공급 MODE : 1단 공급, 2단 공급, 3단 공급, 4단 공급 4단 공급 (영점부근사용) MODE : 영점부근 , 1단 공급, 2단 공급, 3단 공급 | |
| 범위 | -999999 ~ 999999 | |
| 방법 | 항상, 안정, 지연, OFF를 선택 | |
| 속도 비교 | 5,000회/초 | |
| 필터 | 디지털 필터
변환속도 10, 50Hz 시 : 없음/ 0.7/1/1.4/2/2.8/4/5.6/7/10/14/20/28/40Hz 변환속도 150Hz 시 : 없음/ 0.7/1/1.4/2/2.8/4/5.6/7/10/14/20/28/40/56/70/100Hz 변환속도 1000Hz 시 : 없음/ 0.7/1/1.4/2/2.8/4/5.6/7/10/14/20/28/40/56/70/100/200/300/400/500/1000Hz 변환속도 2000Hz, 5000Hz 시 : 없음/ 0.7/1/1.4/2/2.8/4/5.6/7/10/14/20/28/40/56/70/100/200/300/400/500/1000/1500/2000Hz 이동 평균 (MA Filter) 변환속도 10, 50Hz 시 : 없음/1/2/3/4/5/6/7/8/9/10/11/12/13/14/15/16/17Hz 변환속도 150Hz 시 : 없음/10/20/30/40/50/60/70/80/90/100/110/120/130/140/150/160/170Hz 변환속도 1000Hz 시 : 없음/ 20/40/60/80/100/120/140/160/180/200/220/240/260/280/300/350/340Hz 변환속도 2000Hz 시 : 없음/ 50/100/150/200/250/300/350/400/450/500/550/600/650/700/750/800/850Hz 변환속도 5000Hz 시 : 없음/100/200/300/400/500/600/700/800/900/1000/1100/1200/1300/1400/1500/1600/1700Hz | |
| 디지털 제로 | 디지털 제로 | 지정된 지점에서 0으로 설정 |
| 제로 트래킹 | 지속 시간 및 레벨 범위를 지정하여 0으로 억제 | |
| 기타 기능 | HH, LL 활성화/비활성화, 영점부근 설정, 디지털 제로 리미트 디지털 제로 클리어, 모션 감지, 디지털 오프셋 최소 스케일, 교정 값 잠금, 교정 값 back up, 교정 값 변경,분해도 변경 설정 잠금, 정적 스트레인 모드, 비교 출력 제어, 접점 IN/OUT 확인 키 잠금 | |
| 제어 I/O | 입력 신호 | 4 접점 포토커플러 |
| 입력 신호 유형 | 영점 부근 ,Hold, Reset, 판정, 용기, Gross/Net, 총중량, 순중량,전송,인쇄 중 택 4개 IN1 ~ IN4까지 용도 지정 가능 | |
| 출력 신호 | 계량 MODE 별로 다르게 구성 가능 홀드 MODEL, 체커 MODE : 영점부근,하한,OK,상한 Limit MODE : 영점부근,하한,완료,상한 4단 공급 MODE : 1단 공급, 2단 공급, 3단 공급, 4단 공급 4단 공급 (영점부근사용) MODE : 영점부근 , 1단 공급, 2단 공급, 3단 공급 | |
| 출력 신호 유형 | 4 출력 (Photo Mos Relay AC/DC 350V, 120mA) | |
option-02 | RS-485 (ModBus-RTU)A+, B-(포토커플러를 사용하여 본체 회로와 절연), TRM, FG | |

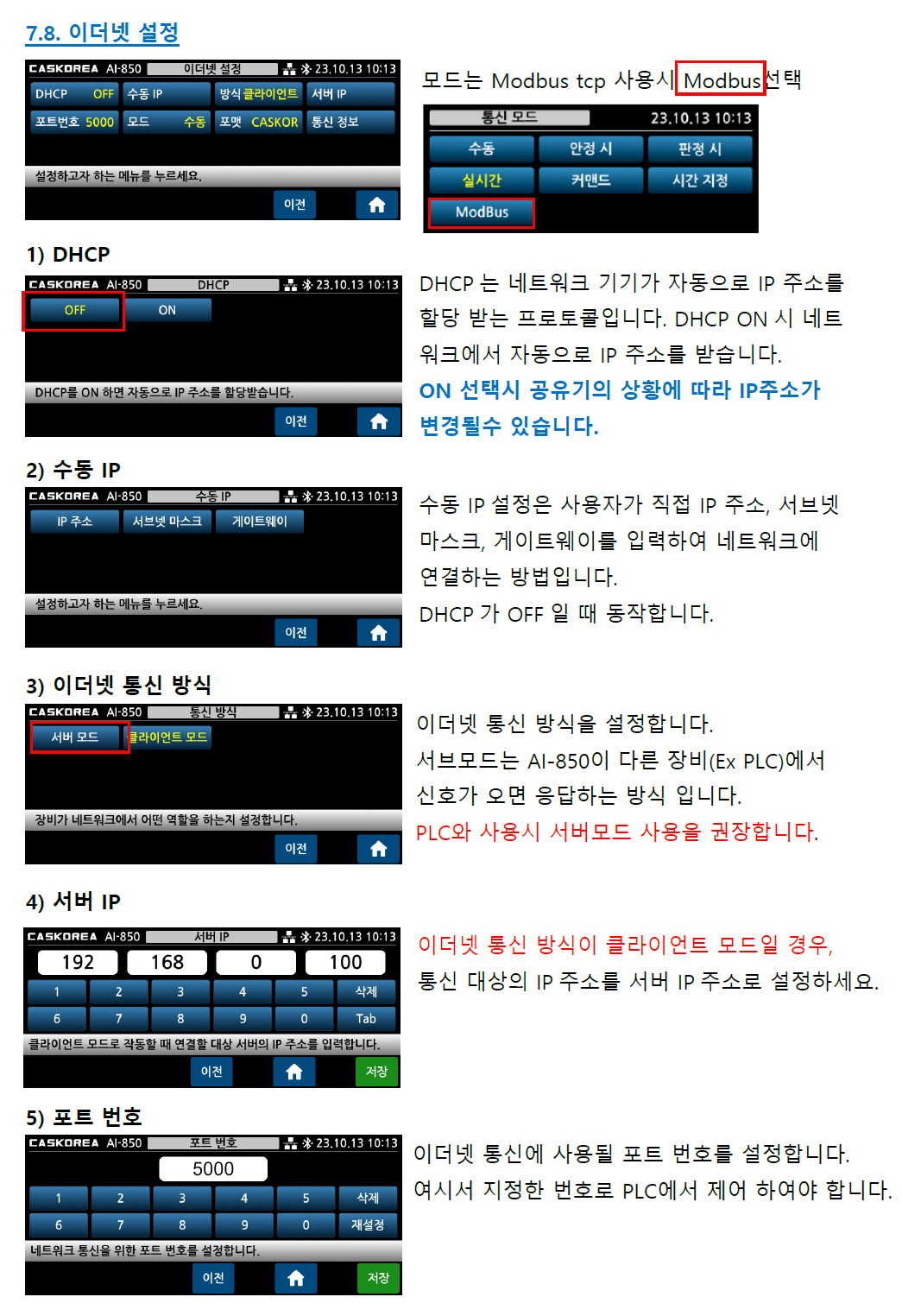

option-05 | Ethernet ModBus-TCP (option-12 BCD OUT과 동시 사용 불가) | |
| option-06 | Wi-Fi (802.11 b/g/n)(개발중) | |
| option-07 | Bluetooth (BLE 5.0)(개발중) | |
option-11 | Analog OUT 0 ~ 5V , 0 ~ 10V , -5 ~ 5V , -10 ~ 10V , 0.5V~9.5V(중간대역대 출력가능) 4 ~ 20mA /0 ~ 20mA / 0 ~ 24mA / 6mA~18mA(중간대역대 출력가능) Analog OUT 0.001 mA,/ 0.001V까지 정밀 세팅 가능 최대출력 , 최소 출력 미세 조정기능 내장 Resolution: 16 bits / Voltage TUE: ±0.01%FSR, Current TUE: ±0.02%FSR | |
| option-12 | BCD 출력 (option-05 Ethernet ModBus-TCP 동시 사용 불가) | |
| option-22 |
DC 24V전원 | |
| option-24 |
인가 전압 3V | |
| option-25 |
인가 전압 10V | |
| option-31 | DIN 레일 브라켓 : DIN Rail(35mm) | |
| 전원 (AC, DC 전원 사양) | AI-850(DC) : 극성 무관 DC 18~36V / 5W AI-850(AC) : AC전원 (AC 85~305V) | |
| 환경 | 작동온도범위 | -20 ~ 60℃ |
| 보관온도범위 | -20 ~ 60℃ | |
| 작동습도범위 | < 85%RH (결로 현상이 없는 곳) | |
| 치수 | 약 102W x 49H x 89D [mm] (전면돌출부 제외 / 후면 connector 연결 시) | |
| 무게 | 약 160g | |
| 규정 | Safety |
EN 61010-1:2010/A1:2019 |
| EMC | EN 55032:2015+A11:2020 EN 61000-3-2:2024 EN IEC 61000-3-2:2019+A1:2021 EN 61000-3-3:2013 EN 61000-3-3:2013+A1:2019+A2:2021 EN 301489-1 V2.2.3 EN 301489-17 V3.2.4 EN 55035:2017+A11:2020 | |
| RF | EN 300 328 V2.2.2 | |
| 패널 부착 고정구(이미 장치에 부착됨) | 2 | |
|---|---|---|

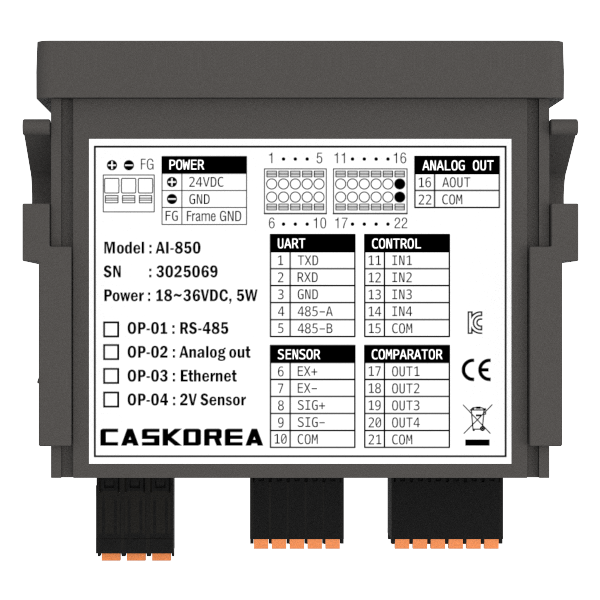

입력 및 출력 커넥터 플러그 (이미 장치에 부착됨) | 3 Port : KD037000000G(AMPENOL) | 1 |
| 10 Port : ML10100200G0G(AMPENOL) | 1 | |
| 12 Port : NL12100200G0G(AMPENOL) | 1 | |
| 사용 설명서 | 1 | |
| 통신 INTEERFACE | |

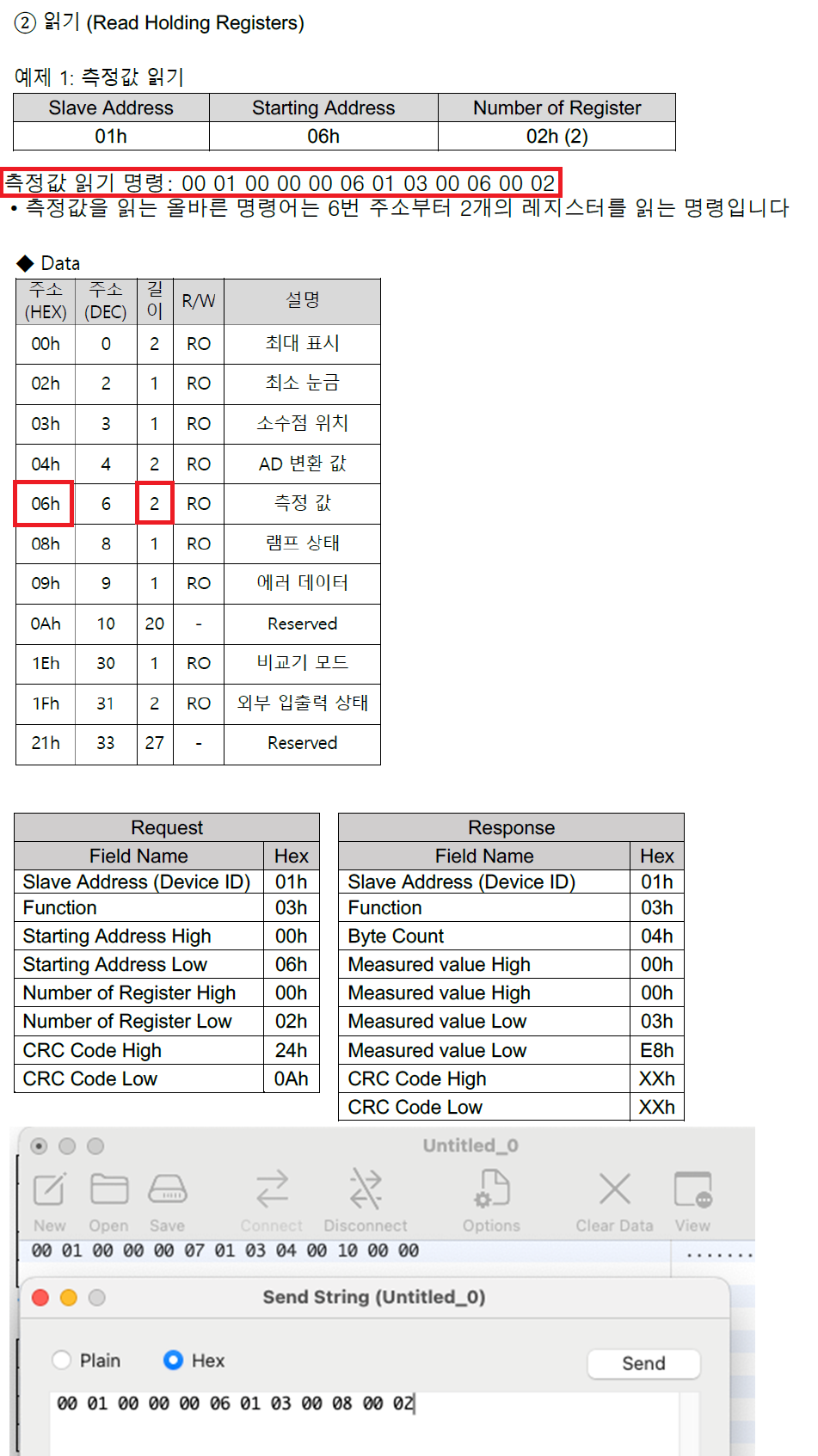

| 통신모드 (7) | 수동: 전면의 전송키를 누를 때 1회 전송합니다. 안정시: 측정 값 안정시에 1회 전송합니다. 판정시: 비교모드에서 판정시 1회 전송합니다. 실시간: Stream으로 1회/10msec 전송합니다. 커맨드: Command 명령시 1회 전송합니다. 시간지정: 설정한 시간 간격마다 전송합니다.(0.001초 ~ 3600초) Modbus (RS232C / RS485 ) |
|---|---|
| 통신Format(5) | CASKOREA Format (22 byte) CAS Format (22 byte) AND Format (18 byte) Protocol D Format (21 byte) SENS16 Format (16 byte) |
| 실제 출력 속도 TEST | 실시간 모드 TEST RS232C 출력 속도 테스트 : 57600Bps / 1000KHz 시 약 90회/초 시간지정 모드 TEST RS232C 출력 속도 테스트 : 115200Bps / 5000Hz / 0.001초시 약 320회/초 RS232C 출력 속도 테스트 : 57600Bps / 5000Hz / 0.001초시 약 200회/초 RS232C 출력 속도 테스트 : 57600Bps / 1000Hz / 0.01초시 약 92회/초 RS232C 출력 속도 테스트 : 57600Bps / 1000Hz / 0.1초시 약 10회/초 Command 모드 TEST : AI-850 32EA 연결후 CYCLE TEST A/D 변환 속도와 관련 없음 RS485 응답 속도 : 115200Bps 시 1 CYCLE 약 42회/초 : 32회 사용 권장 |

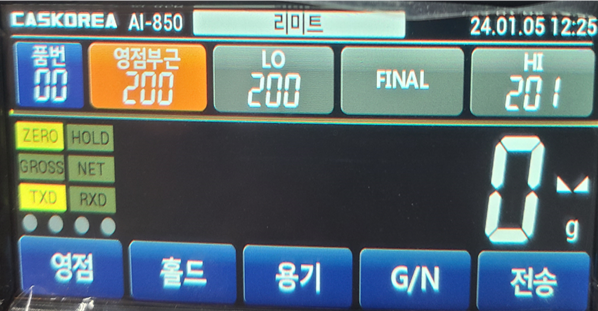

삼성전자 Mobile phone Lens Test 시 Function 설정조건
Limit mode /1000Hz / RS232C 실시간 / Format cas 22 byte / LP Filter 1000 / MA Filter 20 / 영점부근 200 / LO 200 / HI 201 설정
