KYOWA DPM-950 동적 스트레인앰프 1채널(DPM-751A,752A 단종대체품) > 스트레인 게이지

KYOWA DPM-950 동적 스트레인앰프 1채널(DPM-751A,752A 단종대체품) 요약정보 및 구매

1채널 아나로그TYPE 동적 스트레인앰프 2kHz / 5kHz의 주파수

추천하기
판매가격 전화문의
제조사 KYOWA
원산지 일본
모델 DPM-951A DPM-951A A115 DPM-951A A200 DPM-951A A230 DPM-952A DPM-952A A115 DPM-952A A200 DPM-952A A230

관련상품

  • 상품 정보

    상품 상세설명

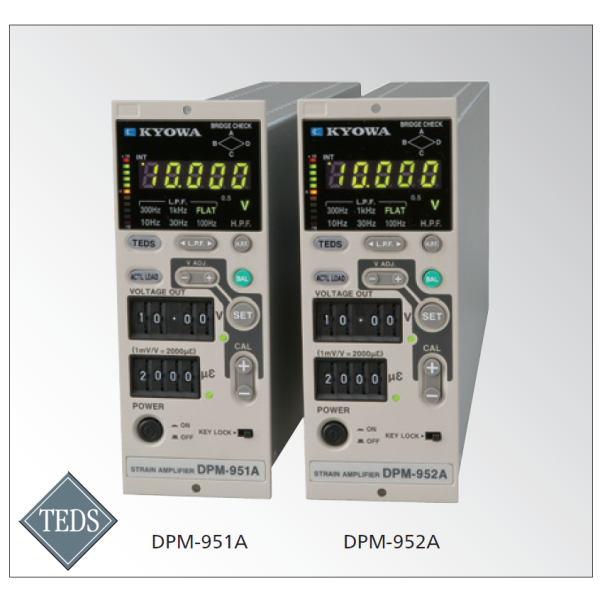

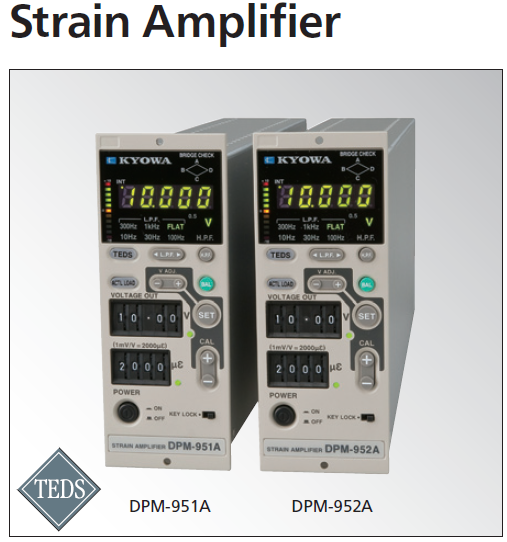

    KYOWA DPM-950 동적 스트레인앰프 1채널



    DPM-950 시리즈는 동적 변형 증폭기입니다. 반송파 증폭기는 반전 잡음에 강한 특징이 있습니다.



    Feature

    · 인버터 노이즈에 강하다.


    ●간단한 조작으로 작업시간이 대폭 단축됩니다

    ●디지털 스위치로 설정이 간편하며 전원이 꺼져도 설정된 값을 쉽게 볼 수 있습니다

    ●±10V의 고전압 출력과 높은 SN비가 보장됩니다

    ●수직 바 미터는 확인하기 쉽습니다

    ●HPF는 게이지 또는 센서의 온도 드리프트와 같은 느린 변화의 영향을 취소합니다

    ●TEDS 호환 트랜스듀서의 감도는 자동으로 등록됩니다

    ●입출력은 절연되어 있습니다

    ●실부하 교정 기능으로 감도를 자동으로 설정합니다

    ●브리지 회로 점검 기능 내장






    Specification

    반송파 주파수DPM-951A : 5kHz / DPM-952A : 12kHz

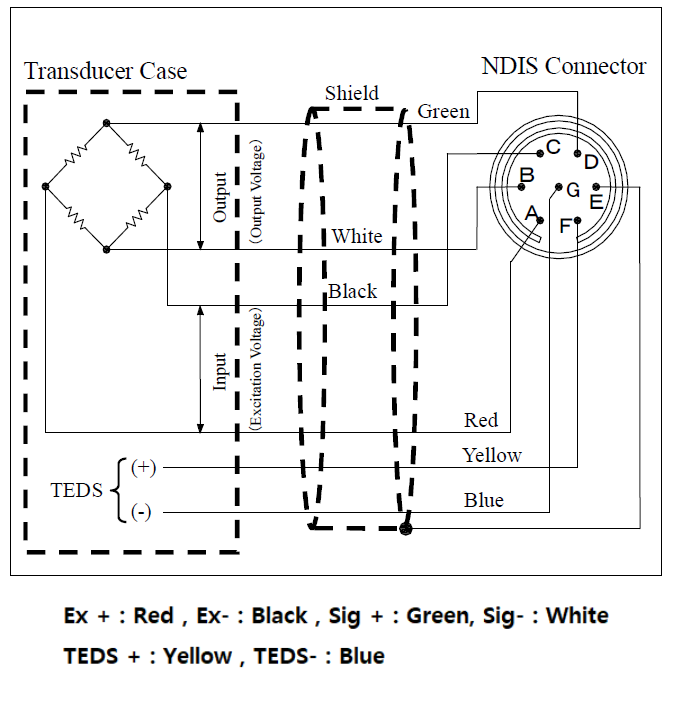

    측정 대상스트레인 게이지, 스트레인 게이지 변환기
    채널1
    여러 유닛을 사용하여 동시 작동이 가능합니다.
    호환 브리지 저항60~1000Ω
    게이지 계수2.00 고정
    브리지 인가전압2V rms , 0.5V rms , 전환 가능
    밸런스 조정저항: ±2% 이내(±10000 ×10 -6 strain)
    용량: 2000pF 이내
    balnce 조정 방법저항: Auto balance
    정확도: ±0.5 ×10 -6 strain 이내
    (500 ×10 -6 strain 입력 시 10 V 출력, 인가 전압: 2 V rms )
    Capacitance: CST 방식 (Capacitance self-tracking)
    비선형성±0.1%FS 이내
    출력 임피던스약. 2Ω
    교정 변형률(CAL)±(1~9999 ×10 -6 strain)
    설정 : CAL 스위치(4자리 스위치)
    정도 : ±(0.5% +0.5 ×10 -6 strain) 이내
    CAL 정도의 적용범위 : ±(10~9999) ×10 -6 strain
    감도 조정감도는 CAL 및 VOLTAGE OUT 스위치(4자리 디지털 스위치)와 함께 설정됩니다.

    CAL 스위치 범위:
    100 ~ 9999 ×10 -6 strain by 1 ×10 -6 strain step(CAL)
    (CAL 스위치로 설정)

    VOLTAGE OUT 스위치 범위: 1.00 ~ 10.00 by 0.01 Vstep

    정확도: ±0.5% 이내
    　(브리지일 때) 가진은 2V rms )

    범위: ×200 ~ ×20000
    미세 감도 조정범위: 1 ~ 1/2.5
    주파수 응답DC ~ 2kHz
    편차: ±10%
    LPF전달 특성 : 2차 버터워스
    컷오프 주파수 : 10, 30, 100, 300, 1kHz 및 FLAT - 6단계
    컷오프 지점에서의 진폭비 : -3±1dB
    감쇠 : -12 ±1dB/oct.
    HPF차단 주파수 : 0.2Hz, OFF-2단계
    SN 비율

    53dB p-p 이상
    RTI: 2×10 -6 strain p -p 이내 , 500× 10 -6 strain 입력 시 10.00V 출력


    [공통 조건] 　

    브리지 인가전압: 2V rms　

    브리지 저항: 120Ω 　

    LPF = FLAT



    OUTPUT
    		OUTPUT A: ±10V(부하 저항 5kΩ 이상)
    OUTPUT B: ±10V(부하 저항 5kΩ 이상)
    안정온도
    영점: ±0.1 ×10 -6 strain per °C
    감도: ±0.05%/ºC

    시간
    영점: ±0.5 ×10 -6 strain/24 h
    감도: ±0.3%/24 h

    전원
    영점: ± 이내 0.05%FS/전력 변동 ±10%
    감도: ±0.05%/전력 변동 ±10% 이내

    안정 조건: 500×10 -6 입력 시 10.00V 출력
    내전압측정 브리지와 케이스 사이 1000VAC 1분간
    AC 전원 공급 장치와 케이스 사이 1분간 1000VAC
    출력 전압 표시4½ 자리 디지털 디스플레이(7세그먼트 LED)
    11세그먼트 LED 막대 미터
    입력 초과 표시출력 전압 디스플레이 깜박임
    (4½ 자리 디지털 디스플레이만 해당)

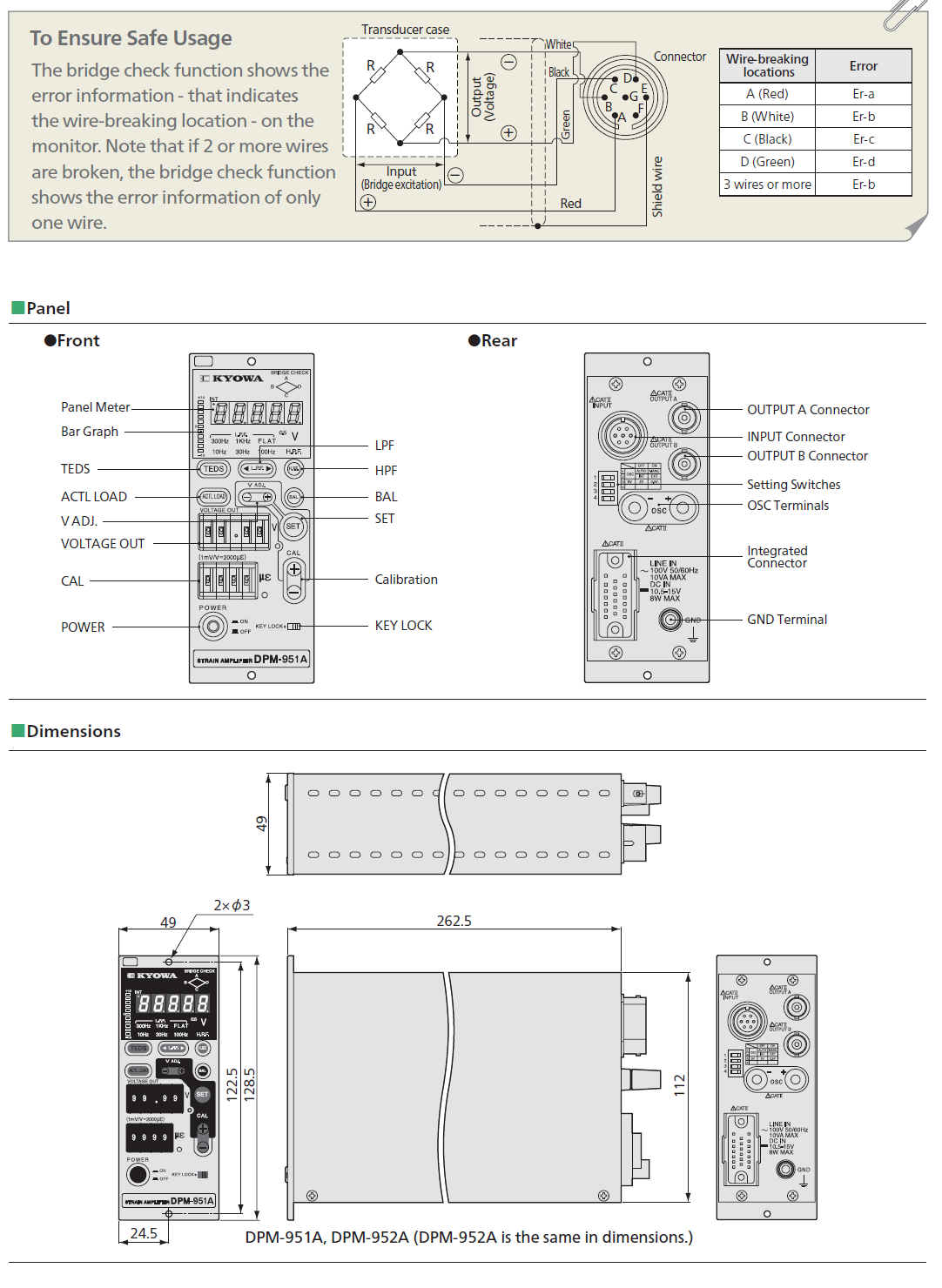

    기능 확인브리지 체크
    키 잠금 기능POWER 스위치 이외의 모든 키를 잠급니다.
    (CAL 및 VOLTAGE OUT 스위치의 설정을 변경할 수 있습니다.)
    원격 기능다음 기능을 제어할 수 있습니다.
    　저울 조정 실행(BAL)
    　교정 변형 출력 실행(CAL)
    　키 잠금
    동기화 방법내부(INT) 또는 외부(EXT) 및 수동 설정을 자동으로 결정합니다.
    TEDS센서 TEDS 정보를 읽고 정격 출력을 VOLTAGE OUT 출력 전압으로 설정합니다.
    (조건: 감도 조정기의 설정 범위 내)
    실부하 보정실제 부하 입력을 VOLTAGE OUT 출력 전압으로 설정합니다.
    (조건: 감도 조정기의 설정 범위 내)
    내진동5~200Hz 29.4m/s2 (3G)
    XYZ 각 방향 12주기 10분/주기
    충격 방지15G, 11ms 이하
    XYZ 각 방향 3사이클마다
    작동 온도-10 ~ 50°C
    작동 습도20~85%(결로 없을 것)
    보관 온도-30 ~ 70°C

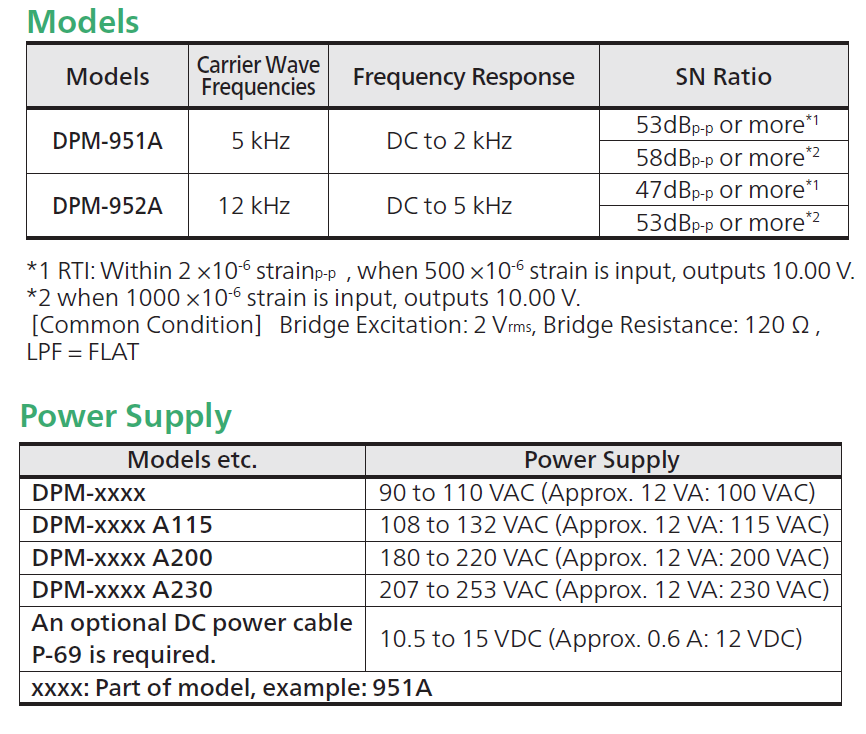

    전원 공급 장치

    AC90~110V(약 12VA: AC100V)
    DC10.5~15V(약 0.6A: DC12V)


    DPM-xxxx A115: AC108~132V
    DPM -xxxx A200: AC180~220V

    DPM-xxxx A230: 207 ~ 253VAC

    xxxx: 모델의 일부, 예: 951A



    치수49 W × 128.5 H × 262.5 D mm (돌출부 제외)
    패널 컷 치수: 50 W × 113 H mm
    무게약. 1.2kg
    표준 액세서리출력 케이블 U-08, U-59, 각 1개
    AC 전원 케이블 P-25 (2핀 변환 플러그 CM-52 포함)
    퓨즈(소형 0.5A, 1A)
    사용 설명서
    간이 설명서 스티커
    옵션 액세서리연장 케이블 N-81 ~ N-85
    브릿지 박스 DB, DBB, DBS
    하우징 케이스 YC-A
    노이즈 필터 F-7B, F-BNC
    앰프 스탠드 FA-1B
