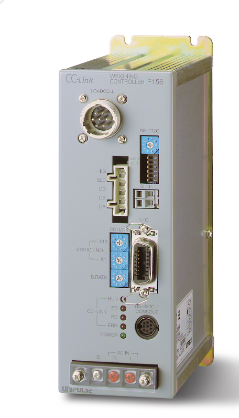

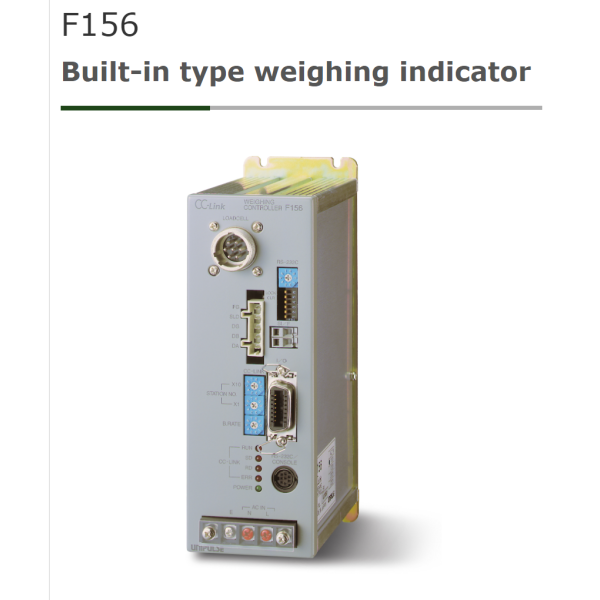

UNIPULSE F156 weighing indicator (CC-Link접속용)

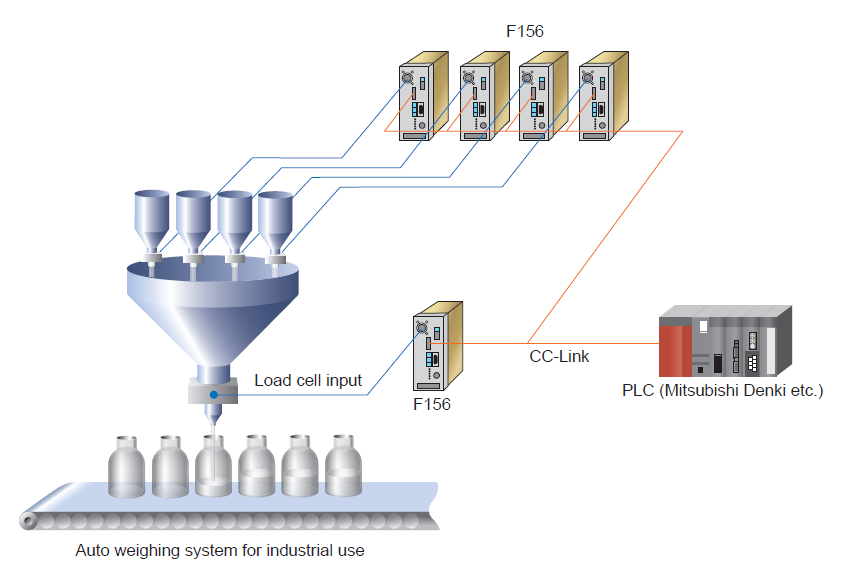

F156은 미쓰비시전기의 범용 시퀀서에 직접 연결할 수 있는 계량 컨트롤러입니다.
이는 계량 시스템 구축 시간을 단축하고 서비스성을 향상시킵니다. 목표 중량값 입력만으로 투입 및 배출 게이트를 직접 제어할 수 있는 계량 시퀀스 기능을 탑재한 F156은 콤팩트한 디자인으로 제어반 등에 통합하여 사용하기에 적합합니다.
장비와의 통합 및 DIN 레일 설치가 가능합니다. 또한 지원됩니다.
● CC-Link 탑재
● CC-Link 통신 ASIC은 CPU 버스에 직접 연결되어 속도가 매우 빠릅니다.
● 페일 세이프(Fail safe) 기능은 로드셀 고장, 케이블 단락, 과부하 등의 경우 작업자에게 오류를 알리고 로드셀에 대한 전원 공급을 차단하는 기능입니다.
● 완벽한 데이터 백업 및 리튬 배터리 모니터링 기능.
● 고속 A/D 변환 및 500회/초의 강력한 디지털 처리 기능으로 입력 신호에 대한 빠른 응답을 제공합니다.
● 제로 드리프트 0.1μV/℃ 로드셀용 고정밀 헤드 앰프
● 높은 감쇠 특성을 지닌 베셀형 저역 통과 필터입니다.
● 67W×185H×130Dmm의 컴팩트한 사이즈
● 모든 입력 범위에서 1/10000의 고해상도.
| 아날로그 섹션 | |
| 인가 전압 | DC 10V±5%, 출력 전류; 120mA 이내, 원격 감지형(350Ω에서 최대 4개의 로드셀 병렬 연결 가능) |
|---|---|
| 영점 조정 범위 | 0~약. 2mV/V |
| 게인 조정 범위 | 0.3~2.0mV/V |
| 최소 입력 감도 | 0.3μV/카운트 |
| 정확성 | 비선형성: 0.01% FS 이내 제로 드리프트: 0.1μV/°C RTI 이내(Typ: 0.08μV/°C) 게인 드리프트: 15ppm/°C 이내(Typ: 7ppm/°C) |
| 아날로그 필터 | 2, 4, 6, 8Hz에서 선택 가능한 베셀 저역 통과 필터(-12dB/oct.) |
| A/D 변환기 | 속도: 500회/초 해상도: 16비트 |
| 최소 화면 해상도 | 1/10000(내부적으로 1/40000) |
| 설정 섹션 | |
| 설정방법 | CC-Link 또는 RS-232C 인터페이스에서 호스트로 설정하거나 별매의 원격 콘솔 유닛 C110 또는 C120으로 설정 |
|---|---|
| 설정값 저장 | ･ 초기 설정값: NOV RAM(비휘발성 RAM) ･ 기타 설정값: 리튬 배터리 백업이 포함된 C-MOS RAM * 위의 두 경우 모두 다시 쓰기가 잠길 수 있습니다. |
| 설정 항목 | ･ Final, SP1, Before Final, FF, Over, Under, High Limit, Low Limit, Near Zero, 용기 설정 ･ 비교 금지 시간, 판정 시간, 출력 완료 시간, CPS 공급 시간, 자동 영점 시간, 판정 시간, FF CPS 계수, FF CPS 평균 횟수, FF CPS ･ 최종 및 초과/과소 비교 선택, HI/LO 한계 비교 선택, 영점 부근 비교 선택, 방전 제어 모드, 디지털 용기 감산 ON/OFF, FF CPS ON/OFF, 완전 신호 출력 모드, 과/미달 비교 모드, HI/LO 제한 비교 모드 ･ 디지털 필터, 움직임 감지(주기), 움직임 감지(범위), 제로 트래킹(주기), 제로 트래킹(범위), 아날로그 필터, 콘솔 표시 횟수 , SI/F 총/순 선택 ･ 균형 중량, 용량, 최소. 스케일 분할, 네트 오버, 그로스 오버, DZ 조절, 소수점 자리, 중력 가속도, 설정값 LOCK(SOFT LOCK) ･ 단순 비교, 시퀀스 모드 선택, 시퀀스 모드 CPS 피드 ON/OFF, 시퀀스 모드 영점 부근 확인 ON/OFF, 시퀀스 모드 중량 확인 ON/OFF, 외부 제어 입력 0~4 선택, 외부 제어 출력 0~6 선택 ･ 용기, 용기 재설정, 디지털 영점, 디지털 영점 재설정, 시퀀스 시작/중지, 시퀀스 오류 재설정, 영점 교정, 스팬 교정 |
| 외부신호 | ･ 입출력(14p 암페놀형 커넥터) ･ 입력(5점): COM 단자와 단락되면 ON ･ 출력(7점): 트랜지스터의 오픈 콜렉터 출력; 트랜지스터가 ON일 때 ON됩니다. Vceo = 30V(최대), Ic = 50mA(최대) |
| 상호 작용 | |
| CC-link | Mitsubishi PLC와 연결하기 위한 필드 네트워크 전송 매체: 3선식(실드 포함) 전송 속도: 156k/ 625k/ 2.5M/ 5M/ 10Mbps 중에서 선택 가능 |
|---|---|
| RS-232C | 호스트 컴퓨터의 명령을 통해 중량 데이터, 다양한 상태 및 설정 값 쓰기/읽기(원격 콘솔 장치 C110 또는 C120 설정 전용) 사양: RS-232C 준수, 전송 모드: 전이중, 비동기 전송 속도: 1200/ 2400/ 4800/ 9600/ 19200/ 38400bps 형식: 데이터 길이: 7/8비트 정지 비트 길이: 1/2비트 패리티 비트: 홀수/짝수/없음 |
| SI/F | 2선식 직렬 인터페이스. Unipulse 프린터, 외부 디스플레이 장치 등과 연결하기 위한 인터페이스입니다. 전송 모드: 비동기, 전송 속도: 600bps |
| 일반사양 | |

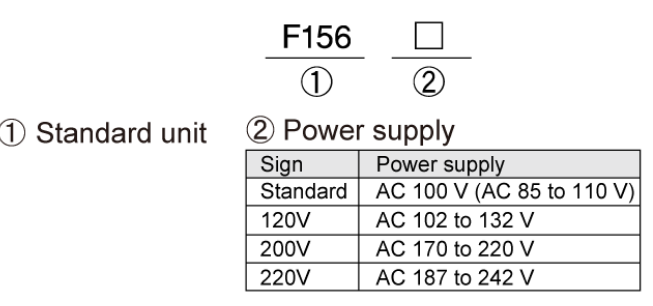

| 전원 전압 | AC 100 ~ 240V(+10% -15%) (자유 전원 50/60Hz) |
|---|---|
| 전력 소비 | 13.0/12.5VA(정격: 100V) |
| 작동 조건 | 온도: 작동 온도 범위 -10°C ~ +40°C; 보관 온도 범위 -20 ~ +80°C 습도: 85% RH 이하(비응결) |

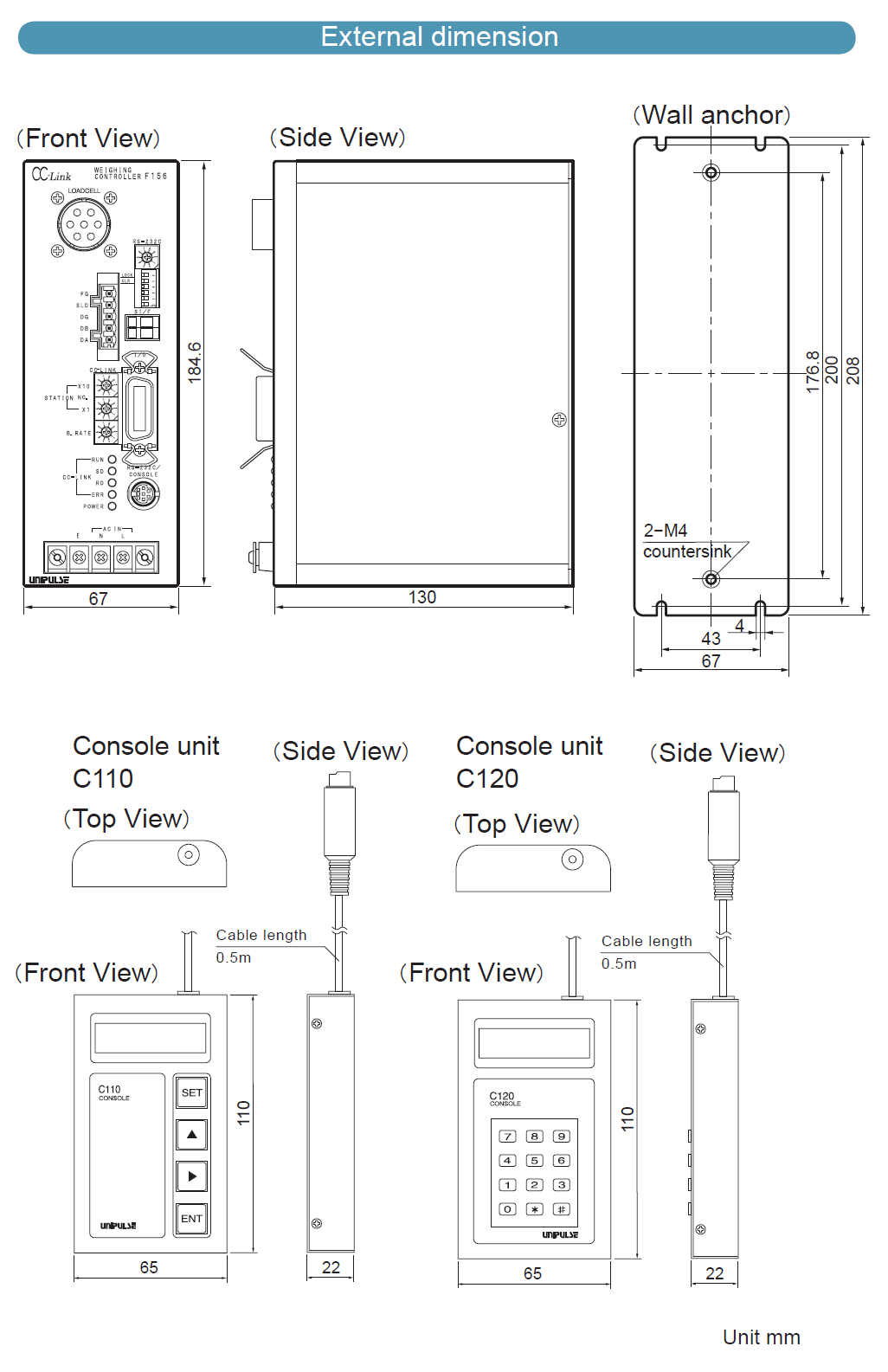

| 치수 | 67(W) × 185(H) × 130(D) mm (돌출물 제외) |
| 무게 | 대략. 1.7kg |
| 첨부파일 | |
| AC 입력 케이블(3m) | 1 |
|---|---|
| 예비 퓨즈(0.5A) | 1 |
| 로드셀 입력 커넥터 | 1 |
| 외부 I/O용 57 시리즈 14p 커넥터 | 1 |
| RS-232C 커넥터 | 1 |
| CC-link 커넥터 | 1 |
| 단자대 연결 드라이버 | 1 |
| Wall anchor | 1 |
| 압착단자 | 3 |
| 사용 설명서 | 1 |
| 모델 | |

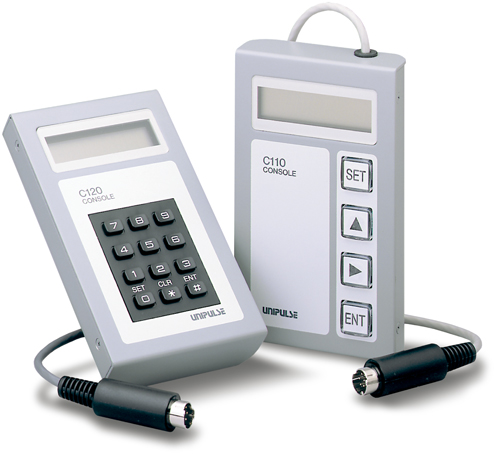

| C110 | 원격 콘솔 장치 설정, 키 4개, 케이블 길이 0.5m |
|---|---|
| C120 | 원격 콘솔 장치 설정, 키 12개, 케이블 길이 0.5m |
| CAAC2P-B3 | AC 입력 코드 3m |
| CAAC3P-CEE7/7-B2 | AC 입력 코드(내전압: 250V) 2m |
| CA38X11 | 미니 DIN-D-Sub 25p 교차 케이블 1m |
| CN20 | 외부 I/O용 57 시리즈 14p 커넥터 |
| CN60 | RS-232C용 원형 DIN 8p 커넥터 |
| CN71 | CC-링크 커넥터 |
| CA4131 | 한쪽 끝에 JR 커넥터가 있는 (6심) 케이블(케이블 끝은 분리됨) 3m |
| CA4230 | JR-PRC 변환 릴레이(6심) 케이블 0.3m |
| CA4311 | JR-PRC 변환 릴레이(6심) 4선식/6선식(520A용) 1m |
LED, 형광등 표시관, LCD 등 디스플레이 장치의 색상은 제조 공정이나 생산 로트에 따라 개체 차이가 있을 수 있으므로 주의하시기 바랍니다.
