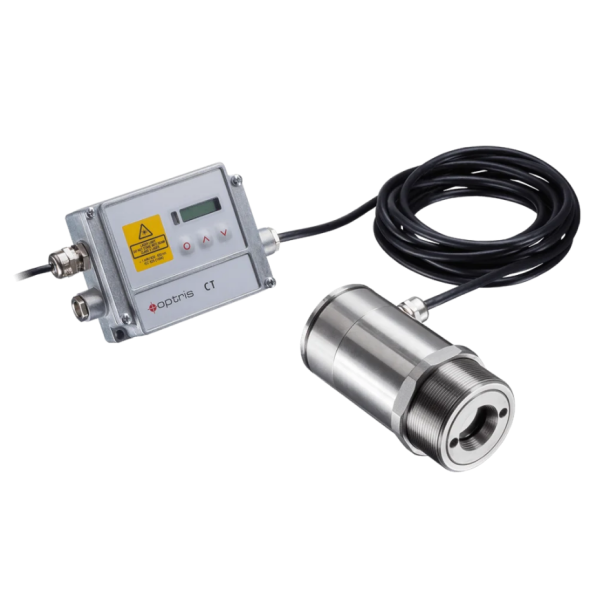

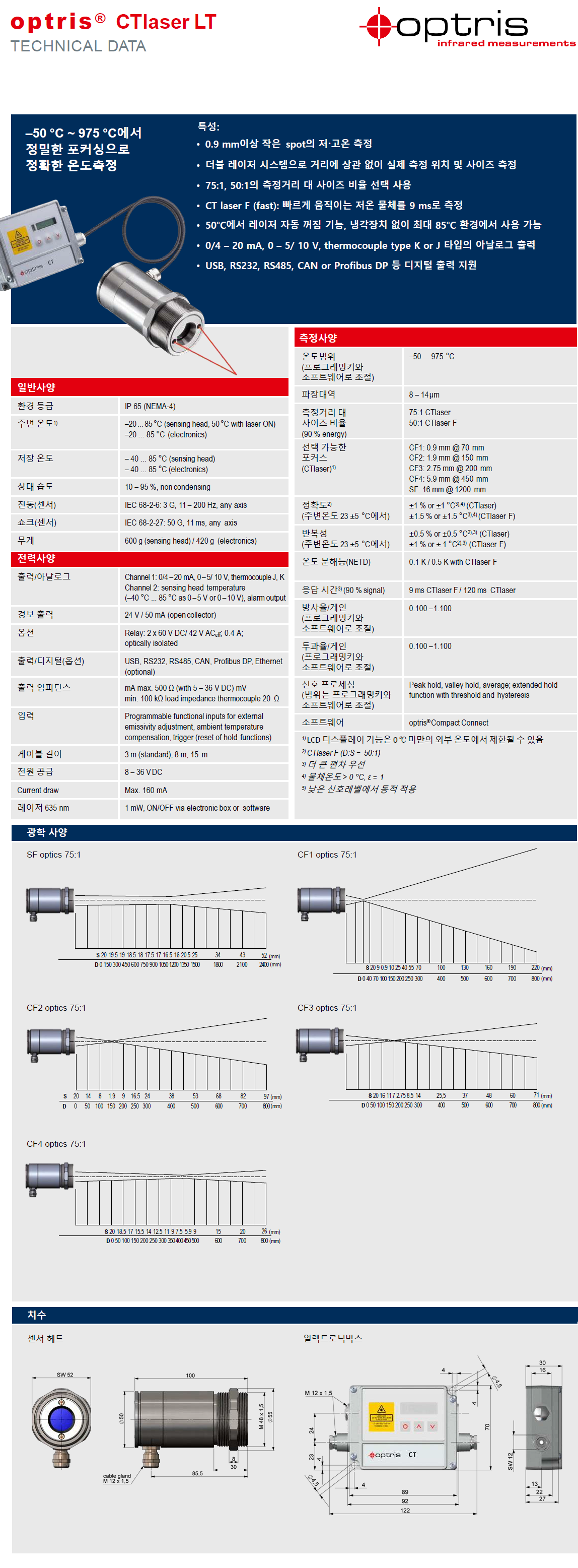

optris CTlaser LT/LTF의 기술적 세부사항

측정 사양

• 온도 범위(소프트웨어를 통해 조정 가능): -50°C ~ 975°C
• 스펙트럼 범위: 8 – 14 µm
• 광학 해상도(90% 에너지): 75:1 CTlaser LT  / 50:1 CTlaser LTF

• 시스템 정확도(T amb = 23 ± 5°C에서): ±1% 또는 ±1°C 2),3) (CTlaser LT)
  ±1.5% 또는 ±1.5°C 2),3)  (CTlaser LTF)
• 반복성(T amb  = 23 ± 5°C에서): ±0.5% 또는 ±0.5°C 2)  (CTlaser LT)
  ±1% 또는 ±1°C 2)  (CTlaser LTF)
• 온도 분해능(NETD): 0.1K(CTlaser LT) / 0.5K(CTlaser LTF)
• 응답 시간(90% 신호) 4) : 9ms(CTlaser LTF) / 120ms(CTlaser LT)
• 방사율/이득(프로그래밍 키 또는 소프트웨어를 통해 조정 가능): 0.100 – 1.100
• 투과율/이득(프로그래밍 키 또는 소프트웨어를 통해 조정 가능): 0.100 – 1.000
• 신호 처리(소프트웨어를 통해 매개변수 조정 가능):
  피크 홀드, 밸리 홀드, 평균, 임계값 및 히스테리시스를 포함한 확장 홀드 기능

일반 사양

• 환경 등급: IP 65(NEMA-4)
• 주변 온도:
  감지 헤드: -20°C ~ 85°C(레이저 ON 시 50°C)
  전자 장치: 0°C ~ 85°C
• 보관 온도: 감지 헤드: -40°C ~ 85°C / 전자 장치: -40°C ~ 85°C
• 상대 습도: 10 – 95%, 비응축
• 진동: IEC 60068-2-6(굴 모양), IEC 60068-2-64(광대역 소음)
• 충격: IEC 60068-2-27(25G 및 50G)
• 무게: 감지 헤드: 600g / 전자 장치: 420g

전기 사양

• 출력/아날로그:
  채널 1: 0/4 – 20 mA, 0 – 5/10 V, 열전대 J, K
  채널 2: 헤드 온도 감지(0 – 5 V 또는 0 – 10 V로 -40 – 85°C), 알람 출력
• 출력/경보: 0~30V/50mA(오픈 콜렉터)
• 옵션: 릴레이: 2 x 60V DC/42V AC eff ; 0.4A; 광학적으로 분리된
• 출력/디지털(옵션): USB, RS232, RS485, Modbus RTU, Profibus DP, 이더넷
• 출력 임피던스: mA 최대.
  최소 500Ω(5 – 36V DC 사용) mV 100kΩ 부하 임피던스 , 열전대 20Ω
• 입력: 외부 방사율 조정, 주변 온도 보상, 트리거(홀드 기능 재설정)를 위한 프로그래밍 가능한 기능 입력
• 케이블 길이: 3m(표준), 8m, 15m
• 전원 공급 장치: 8-36V DC
• 현재 추첨: 최대. 160mA
• 레이저 635nm: 1mW, 전자 상자 또는 소프트웨어를 통해 ON/OFF

버전

부품 번호: 온도 범위/스펙트럼 범위/광학/응답 시간

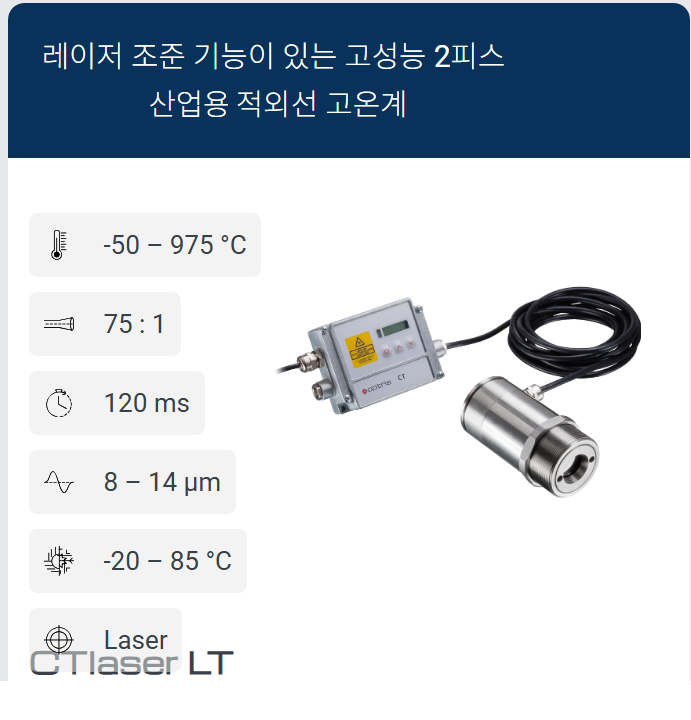

• OPTCTLLT : -50~975°C / 8~14μm / 75:1 / 120ms
• OPTCTLLTF : -50~975°C / 8~14μm / 50:1 / 9ms

1)  CTlaser LTF의 다양한 스팟 크기(D:S = 50:1)
2)  둘 중 더 큰 것
3)  물체 온도 >0°C, =1에서
4)  낮은 신호 레벨에서 동적 적응
