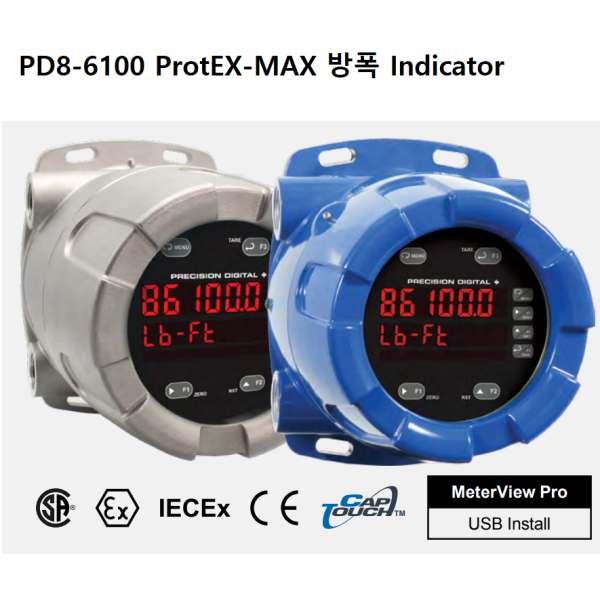

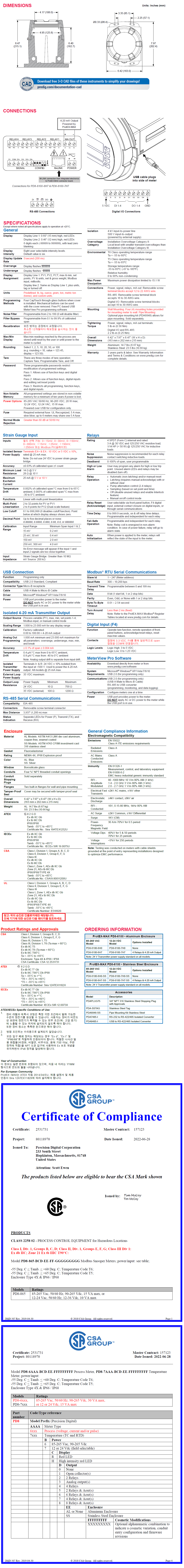

PRECISION DIGITAL PD8-6100 내압,분진방폭 인디케이터
CSA인증
방폭인증
Class I, Div. 1, Groups B, C, D
Class II, Div. 1, Groups E, F, G
Class III Div 1
Ex db IIC
Zone 21
Ex tb IIIC T90°C
PD8-6100-6H0 : 알루미늄, 전원: 85-265VAC, 90-265VDC, 출력: 없음
PD8-6100-6H0-SS : 스테인리스 스틸, 전원: 85-265VAC, 90-265VDC, 출력: 없음
PD8-6100-6H7 : 알루미늄, 전원: 85-265VAC, 90-265VDC, 출력: 4개 릴레이 및 4-20mA 출력
PD8-6100-6H7-SS : 스테인리스 스틸, 전원: 85-265VAC, 90-265VDC, 출력: 4개 릴레이 및 4-20mA 출력
PD8-6100-7H0 : 알루미늄, 전원: 12-24 VDC/VAC, 출력: 없음
PD8-6100-7H0-SS : 스테인리스 스틸, 전원:12-24 VDC/VAC, 출력: 없음
PD8-6100-7H7 : 알루미늄, 전원: 12-24 VDC/VAC, 출력: 4개 릴레이 및 4-20mA 출력
PD8-6100-7H7-SS : 스테인리스 스틸, 전원:12-24 VDC/VAC, 출력: 4개 릴레이 및 4-20mA 출력
ProtEX-MAX PD8-6100은 무게와 힘 측정 애플리케이션에 이상적인 모든 기능을 갖춘 다목적, 사용하기 쉬운 디지털 스트레인 게이지 및 로드셀 미터입니다.
PD8-6100은 완전히 승인된 방폭 제품으로서 PD6100 1/8 DIN 미터와 동일한 모든 기능을 갖추고 있습니다.
이 제품은 CSA에서 방폭/분진 방폭/난방으로 인증되었으며 ATEX 및 IECEx에서 방진/난방으로 인증되었습니다.
위험 지역에 적합하다는 점 외에도 PD8-6100을 유용한 장치로 만드는 가장 중요한 특징은 내장형 5, 10 또는 24 VDC 전원 공급 장치입니다.
이 기능은 외부 전원 공급 장치의 비용을 절감할 뿐만 아니라 배선을 크게 간소화합니다.
또한 4 20 mA 출력 옵션과 함께 제공되는 두 번째 4 VDC @ 25 mA 전원 공급 장치가 있습니다.

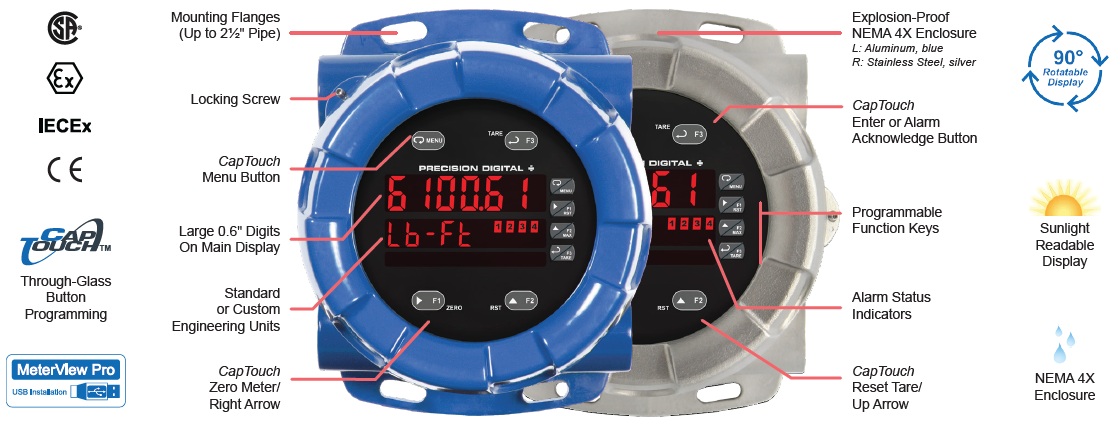

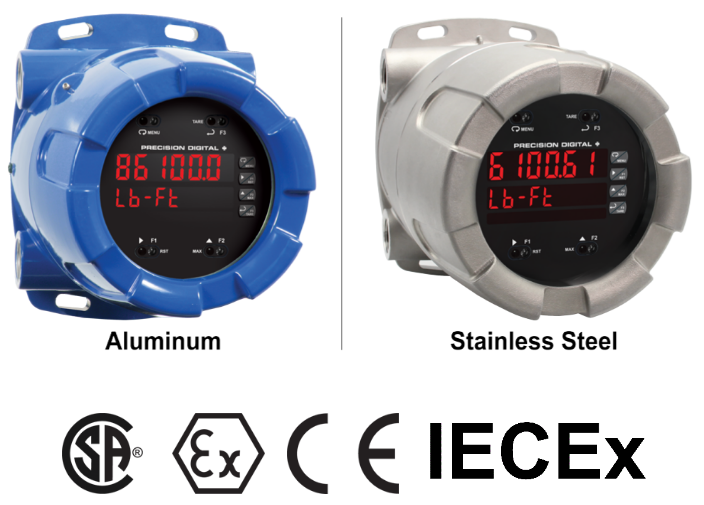

PD8-6100에 대해 가장 먼저 눈에 띄는 것은 알루미늄 또는 스테인리스 스틸로 제공되는 편리한 장착 플랜지가 있는 현대적이고 견고한 방폭형 하우징입니다.
이 인클로저 내부에는 직사광선에서도 읽을 수 있는 고휘도 LED가 있는 2줄 6자리 디스플레이가 있습니다.
주 디스플레이는 PV, 최대(피크), 최소(밸리), 교대로 나타나는 최대/최소, 4개의 알람 설정점 중 하나 또는 Modbus 입력을 표시하도록 프로그래밍할 수 있습니다.
보조 디스플레이는 엔지니어링 단위, 설정점, 사용자 정의 범례를 표시하거나 간단히 끌 수도 있습니다.
4개의 릴레이는 펌프 교류 제어와 같은 알람 표시 또는 프로세스 제어에 사용할 수 있습니다.
4-20 mA 절연 출력, Modbus RTU 직렬 통신 및 디지털 I/O 옵션은 PD8-6100을 모든 시스템에 훌륭한 추가 기능으로 만듭니다.
마지막으로, 이러한 모든 기능과 성능은 위험 구역에서 CapTouch 버튼을 사용하거나 안전 구역에서 무료 MeterView Pro PC 기반 소프트웨어를 사용하여 덮개를 제거하지 않고도 쉽게 프로그래밍할 수 있습니다.
디스플레이: 상단 디스플레이: 0.60인치(15mm) 높이. 하단 디스플레이: 0.46인치(12mm) 높이. 둘 다 6자리(-99999~999999), 빨간색 LED입니다.
디스플레이 강도: 8가지 강도 레벨
디스플레이 업데이트 속도: 5/초(200ms)
초과 범위: 디스플레이가 999999로 깜박임
범위 미달: 디스플레이가 -99999로 깜박임
디스플레이 할당: 상단 및 하단 디스플레이는 PV1, PV2, PCT(백분율), 최대/최소, 교대 최대 및 최소, 설정점, 단위(하단 디스플레이만 해당) 또는 Modbus 입력에 할당할 수 있습니다.
프로그래밍 방법: 유리 CapTouch 버튼 4개, 유리 뒤의 기계식 버튼 4개, 디지털 입력, PC 및 MeterView Pro 소프트웨어 또는 Modbus 레지스터.
F4 디지털 입력 접점: 접점에 3.3VDC. 일반적으로 열린 접점을 F4에서 COM에 연결합니다.
F4 디지털 입력 로직 레벨: 로직 하이: 3~5VDC; 논리 낮음: 0~1.25 VDC
노이즈 필터: 2~199에서 프로그래밍 가능(0은 필터 비활성화)
필터 바이패스: 교정된 범위의 0.1~99.9%에서 프로그래밍 가능
재교정: 공장에서 교정. 최소 12개월마다 재교정하는 것이 좋습니다.
최대/최소 디스플레이: 프로세스에서 도달한 최대/최소 판독값은 사용자가 재설정하거나 계측기 전원이 꺼질 때까지 저장됩니다.
비밀번호: 세 가지 프로그래밍 가능한 비밀번호는 프로그래밍된 설정의 수정을 제한합니다.
비휘발성 메모리: 모든 프로그래밍된 설정은 전원이 끊어지면 최소 10년 동안 비휘발성 메모리에 저장됩니다.
입력 전원 옵션: 85~265 VAC 50/60Hz, 90~265 VDC, 최대 20W 또는 12~24 VDC ±10%, 최대 15W의 옵션 모델.
퓨즈: 필요한 외부 퓨즈: UL 인증, 최대 5A, 느린 블로우; 최대 6미터가 하나의 5A 퓨즈를 공유할 수 있습니다.
일반 모드 거부: 50/60Hz에서 60dB 이상
절연: 4kV 입력/출력-전원선.500V 입력-출력 또는 출력-P+ 공급.
과전압 범주: 설비 과전압 범주 II: 설비 과전압 범주 III보다 과도 과전압이 작은 로컬 레벨.
환경:
T6 등급 작동 온도 범위 Ta = -55~60°C
T5 등급 작동 온도 범위 Ta = -55~65°C
보관 온도 범위: -55~85ºC(-67~185ºF)
상대 습도: 0~90% 비응축
최대 전력 소모: 최대 전력 소모는 15.1W로 제한됩니다.자세한 내용은 PD8 사용 설명서를 참조하십시오.

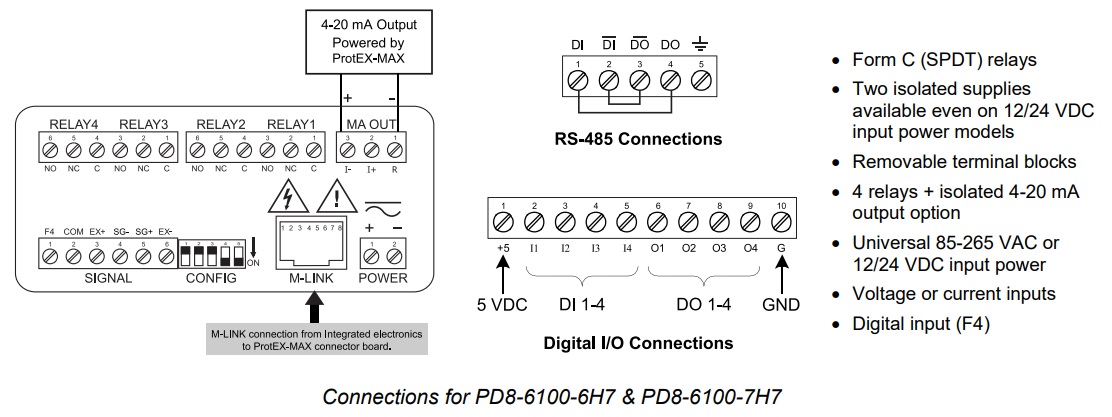

연결: 분리형 나사 단자 블록은 12~22 AWG 와이어, 외부 릴레이용 RJ45, 디지털 I/O 및 직렬 통신 어댑터를 수용합니다.
장착:벽면 장착 또는 NPS 1½"~2½" 또는 DN 40~65mm 파이프 장착을 위한 4개 슬롯 플랜지
치수: 6.42" x 7.97" x 8.47"(폭 x 높이 x 깊이)(163mm x 202mm x 215mm)
무게:
알루미늄: 14.7파운드(6.67kg)
스테인리스 스틸: 23.5파운드(10.66kg)
보증: 3년 부품 및 인력
USB 연결: 호환성: USB 2.0 표준, 준수
커넥터 유형: Micro-B 리셉터클
케이블: USB A 수-Micro-B 케이블
드라이버: Windows 98/SE, ME, 2000, Server 2003/2008, XP 32/64비트,
Vista 32/64비트, Windows 7 32/64비트, Windows 10 32/64비트
전원: USB 포트
입력: 필드 선택 가능: 0-15, 0-30, 0-150, 0-300 mV, ±15, ±25, ±150, ±250 mV 또는 Modbus PV(슬레이브)
정확도: 교정된 범위의 ±0.03% ±1 카운트
온도 드리프트: 교정된 범위의 0.002%/°C 최대 0~65°C 주변 온도, 교정된 범위의 0.005%/°C 최대 -30~0°C 주변 온도
기능: 다중점 선형화가 있는 선형
저유량 차단: 0~999999(0은 차단 기능을 비활성화함)
소수점: 최대 5자리 소수점 또는 없음: d.ddddd, dd.dddd, dddd.ddd, dddddd.dd, dddddd.d 또는 dddddd.
교정 범위:
| 입력 범위 | 최소 스팬 입력 1 및 입력 2 |
| 15밀리볼트 | 0.2밀리볼트 |
| 25mV, 30mV | 0.4밀리볼트 |
| 150밀리볼트 | 2.0밀리볼트 |
| 250mV, 300mV | 4.0밀리볼트 |
입력 1과 입력 2 신호가 너무 가까우면 오류 메시지가 나타납니다.
입력 임피던스: 전압 범위: 1MΩ 이상.

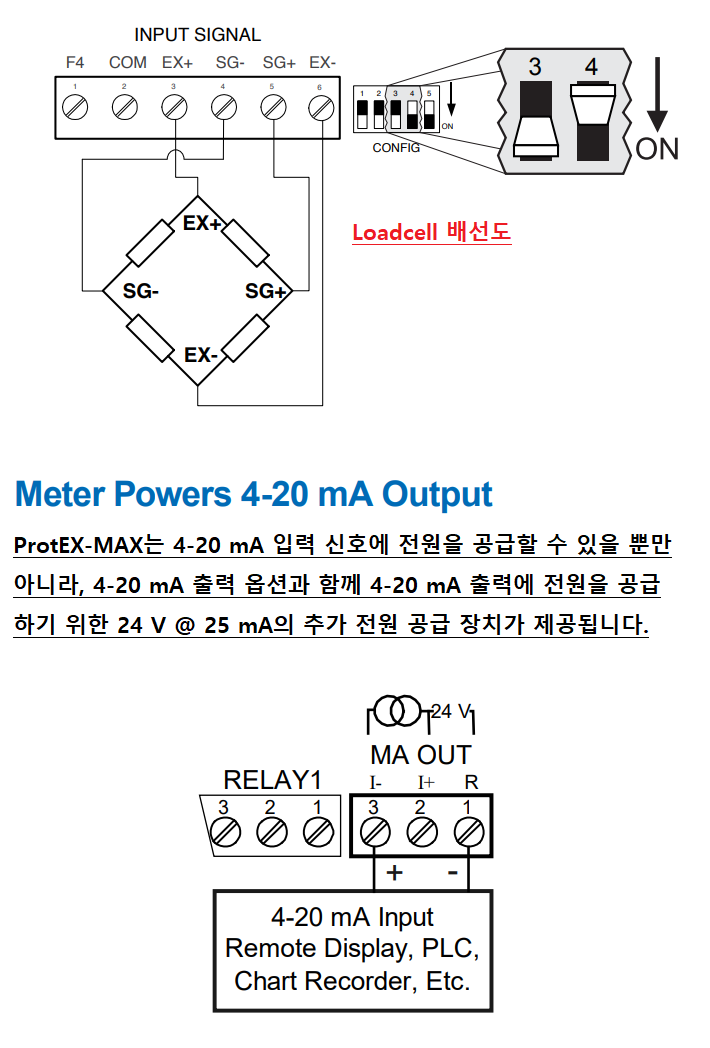

절연된 여기 전원 공급 장치: 단자 Ex+ 및 Ex-는 센서 여기, 10VDC 또는 5VDC ±10% @ 25mA 최대에 사용할 수 있습니다.최대 2개의 1000Ω 스트레인 게이지를 작동시키기 위한 10VDC 여기 전압 또는 최대 4개의 1000Ω 스트레인 게이지 또는 1개의 350Ω 스트레인 게이지를 작동시키기 위한 5VDC 여기 전압을 현장에서 선택할 수 있습니다.
안전 구역에서만 사용 가능하며 기관 승인 설치에는 사용할 수 없습니다 . 센서 여기, 10VDC 또는 5VDC ±10% @ 350mA 최대에 사용할 수 있습니다.
정격: 4 SPDT(Form C) 내부 및/또는 4 SPST(Form A) 외부; 정격 3 A @ 30 VDC 및 125/250 VAC 저항 부하; 1/14 HP(≈ 50와트) @ 125/250 VAC, 접촉기, 솔레노이드 등과 같은 유도성 부하의 경우.
노이즈 억제: 노이즈 억제는 유도성 부하를 전환하는 각 릴레이 접점에 권장됩니다.
데드밴드: 범위의 0-100%, 사용자 프로그래밍 가능
높음 또는 낮음 알람: 사용자는 높음 또는 낮음 트립 포인트에 대한 알람을 프로그래밍할 수 있습니다. 사용하지 않는 알람 LED 및 릴레이는 비활성화(끄기)할 수 있습니다.
릴레이 작동: 자동(비래칭), 래칭(수동 확인 필요), 샘플링(시간 기준), 펌프 교대 제어(2~8개 릴레이), 꺼짐(사용하지 않는 릴레이 비활성화 및 인터록 기능 활성화, 수동 켜기/끄기 제어 모드).
릴레이 재설정: 전면 패널 버튼 또는 디지털 입력을 통해 사용자가 선택 가능.
1. 입력이 재설정 지점을 통과할 때만 자동 재설정(비래칭).
2. 언제든지 자동 + 수동 재설정(비래칭).
3. 언제든지 수동 재설정(래칭).
4. 알람 조건이 해제된 후에만 수동 재설정(래칭).
참고: 전면 패널 버튼 또는 디지털 입력은 수동 재설정을 위해 프로그래밍된 릴레이를 확인하도록 할당될 수 있습니다.
시간 지연: 0~999.9초, 켜짐 및 꺼짐 릴레이 시간 지연. 각 릴레이에 대해 프로그래밍 가능하고 독립적입니다.
장애 안전 작동: 각 릴레이에 대해 프로그래밍 가능하고 독립적입니다.
자동 초기화: 미터에 전원이 공급되면 릴레이는 미터에 대한 입력 상태를 반영합니다.
호환성: EIA-485
커넥터: 분리형 나사 단자 커넥터
최대 거리: 최대 3,937'(1,200m)
상태 표시: 전원(P), 전송(TX), 수신(RX)에 대한 별도 LED
프로토콜: Modbus ® RTU(슬레이브 전용)
미터 주소/슬레이브 ID: 1 - 247
통신 속도: 300 - 19,200bps
전송 시간 지연: 0~199ms 사이에서 프로그래밍 가능 또는 RS-422 통신의 경우 송신기 항상 켜짐
데이터: 8비트(1개 시작 비트, 1개 또는 2개 정지 비트)
패리티: 짝수, 홀수 또는 없음(1개 또는 2개 정지 비트 포함)
바이트 대 바이트 시간 초과: 0.01 - 2.54초
턴 어라운드 지연: 2ms 미만(고정)
참고: 자세한 내용은 ProVu Modbus 레지스터 표를 참조하십시오.
출력 소스: 프로세스 변수(PV), 최대값, 최소값, 설정점 1-8, 수동 제어 설정 또는 Modbus 입력
스케일링 범위: 모든 디스플레이 범위에 대해 1.000~23.000mA
교정: 공장 교정: 4.000~20.000 = 4-20mA 출력
아날로그 출력 프로그래밍: 모든 매개변수에 대해 최대 23.000mA:
과범위, 저범위, 최대값, 최소값 및 브레이크
정확도: 범위의 ± 0.1% ± 0.004mA
온도 드리프트: 주변 온도 0~65°C에서 최대 0.4µA/°C, 주변 온도 -40~0°C에서 최대 0.8µA/°C
참고: 아날로그 출력 드리프트는 입력 드리프트와 별개입니다.
절연된 송신기 전원 공급 장치: 단자 I+ 및 R: 24VDC ± 10%. >500V에서 입력에서 분리됨. 4-20mA 출력 또는 다른 장치(로드 셀/스트레인 게이지 제외)에 전원을 공급하는 데 사용할 수 있음. 모든 모델 @ 25mA 최대.
외부 루프 전원 공급 장치: 최대 35VDC
출력 루프 저항:
| 전원 공급 | 최저한의 | 최고 |
| 24VDC | 10Ω | 700Ω |
| 35 VDC(외부) | 100Ω | 1200Ω |
채널: 모듈당 4개의 디지털 입력 및 4개의 디지털 출력
시스템: 총 8개의 입력 및 8개의 출력을 위해 하나의 확장 모듈을 추가할 수 있습니다
.참고: RJ45 커넥터 사이에 있는 점퍼는 확장 모듈에서 제거해야 합니다.
디지털 입력 로직: 높음: 3~5VDC; 낮음: 0~1.25VDC
디지털 출력 로직: 높음: 3.1~3.3VDC; 낮음: 0~0.4VD
소스 전류: 최대 출력 전류 10mA
싱크 전류: 최소 입력 전류 1.5mA
+5V 단자: 디지털 입력에 대한 풀업으로만 사용됩니다.일반적으로 열린 푸시버튼을 +5V 및 DI 1-4에 연결합니다. 경고: +5V 단자(핀 1)를 사용하여 외부 장치에 전원을 공급 하지 마십시오 .
기능 할당: 온보드 디지털 입력(1-4)은 전면 패널 버튼(메뉴, F1, F2 및 F3)의 동작을 모방하도록 설계되었습니다. 동작을 변경하려면 F1~F3을 원하는 기능으로 다시 할당한 다음 해당 디지털 입력을 변경하여 일치시키세요.
| 재료 | -AL 모델: ASTM A413 LM6 다이캐스트 알루미늄, 구리 무함유, 에나멜 코팅 -SS 모델: ASTM A743 CF8M 인베스트먼트 캐스트 316 스테인리스 스틸 | |
| Gasket | 불소고무 | |
| Rating | NEMA 4X, IP68 방폭 | |
| 색상 | -AL: Blue -SS: Silver | |
| Window | 붕규산 유리 | |
| 도관 | 4개의 ¾" NPT 나사식 도관 개구부 | |
| 도관 정지 플러그 | 별도 판매 | |
| 플랜지 | 벽과 파이프에 장착할 수 있는 플랜지 2개가 내장되어 있습니다. | |
| 변조 방지 씰 | 덮개는 훼손 방지 밀봉으로 보호될 수 있습니다. | |
| 전체 치수 | 6.42" x 7.97" x 8.47"(너비 x 높이 x 깊이) (163mm x 202mm x 215mm) | |
| 무게 | 알루미늄: 14.7파운드(6.67kg) 스테인리스 스틸: 23.5파운드(10.66kg) | |
| ATEX | 방폭 II 2GDEx db IIC Gb Ex tb IIIC Db IP66/IP68 Tamb: -55°C ~ +85°C 인증 번호: Sira 19ATEX1252U | |
| IECEx | 방폭 및 방진 Ex db IIC Gb Ex tb IIIC Db IP66/IP68 Tamb: -55°C ~ +85°C 인증 번호: IECEx SIR 19.0075U | |
| CSA | Class I, Division 1, 그룹 A, B, C, D Class II, Division 1, 그룹 E, F, G Class III Ex db IIC Gb Ex tb IIIC Db Class I, Zone 1, AEx db IIC Gb Zone 21, AEx tb IIIC Db IP66/IP68/TYPE 4X Tamb: -55°C ~ +85°C 인증 번호: 80011200 | |
| UL | Class I, Division 1, 그룹 A, B, C, D Class II, Division 1, 그룹 E, F, G Class III Class I, Zone 1, AEx db IIC Gb Zone 21, AEx tb IIIC Ex db IIC Gb Ex tb IIIC Db IP66/IP68/TYPE 4X Tamb: -55°C ~ +85°C 인증 번호: E518920 | |
| 참고: 위의 승인은 인클로저에만 해당됩니다. 전체 기기에 대한 승인은 아래를 참조하세요. | ||
| Emissions | EN 55022 Class A ITE 배출 요구 사항 | |
Radiated Emissions | Class A | |
AC 메인 Conducted Emissions | Class A | |
| Immunity | EN 61326-1 측정, 제어 및 실험실 장비 EN 61000-6-2 EMC 중공업 일반 면역 표준 | |
| RFI - 진폭 변조 | 80 -1000 MHz 10 V/m 80% AM(1 kHz) 1.4 - 2.0 GHz 3 V/m 80% AM(1 kHz) 2.0 - 2.7 GHz 1 V/m 80% AM(1 kHz) | |
Electrical Fast Transients | ±2kV AC 메인, ±1kV 기타 | |
| 정전기 방전 | ±4kV 접촉, ±8kV 공기 | |
| RFI - Conducted | 10V, 0.15-80MHz, 1kHz 80% AM | |
| AC Surge | ±2kV 공통, ±1kV 차동 | |
| Surge | 1KV(센티미터) | |
전력 주파수 자기장 | 0.5주기 동안 30A/m 70%V | |
| 전압 강하 | 5 및 50주기의 경우 40%V, 25주기의 경우 70%V | |
전압 Interruptions | 250주기 동안 <5%V | |
| 참고: 테스트는 EMC 성능을 최적화하도록 설계된 설비를 나타내는 진입 지점에 접지된 케이블 차폐가 있는 미터에서 수행되었습니다. | ||
| CSA | Class I, Division 1, Groups B, C, D Class II, Division 1, Groups E, F, G Class III, Division 1, T5 Class III, Division 1, T6 (Ta max = 60°C) Ex db IIC T5 Ex db IIC T6 (Ta max = 60°C) Ex tb IIIC T90°C Ta = -55°C ~ +65°C Enclosure: Type 4X & IP66 / IP68 CSA 인증서: CSA 12 2531731 | |
| ATEX | II 2 GD Ex db IIC T* Gb Ex tb IIIC T90°C Db IP68 Ta = -55°C ~ +*°C *T6 = -55°C ~ +60°C *T5 = -55°C ~ +65°C 인증 번호: Sira 12ATEX1182X | |
| IECEx | Ex db IIC T* Gb Ex tb IIIC T90°C Db IP68 Ta = -55°C ~ +*°C *T6 = -55°C ~ +60°C *T5 = -55°C ~ +65°C 인증 번호: IECEx SIR 12.0073X | |
ATEX/IECEx 특정 사용 조건:
건설년도
이 정보는 일련 번호에 포함되어 있으며, 처음 네 자리는 YYMM 형식의 연도와 월을 나타냅니다.
유럽 공동체의 경우:
ProtEX-MAX는 ATEX 지침 2014/34/EU 및 제품 인증서 Sira 12ATEX1182X에 따라 설치해야 합니다.
