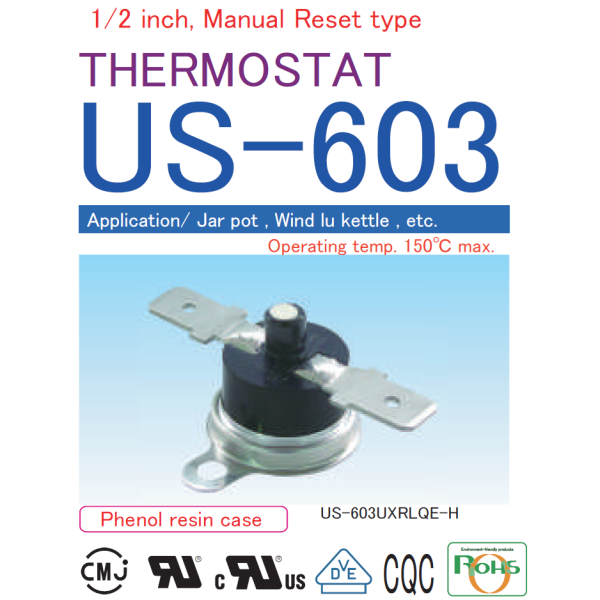

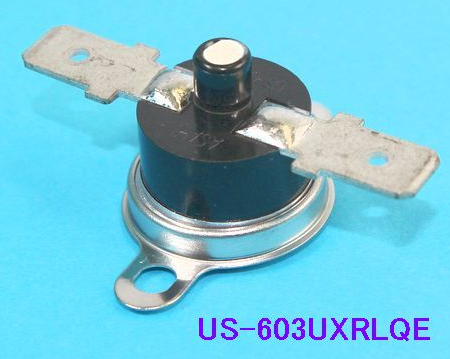

ASAHI KEIKI US-603 THERMOSTAT 온도조절기
(수동재설정 Type)
US-603 Snapper 、 Snap Action
CMJ ・ UL ・ C-UL ・ VDE (EN （６０７３０A）・ CQ 승인
Features : 복귀수동리셋, 일반용 저가형, 소형, 대용량(U형), 미소전류(K형)
Application : 전자오븐, 히터, 온수기 등
견적요청이나 주문시
1 제품명, 2 사용온도, 3 실부하, 4 공정명(용도), 5 수량 6, End User 를 기재하셔야 합니다.
※ 승인 된 모델의 사양은 위의 사양과 약간 다릅니다.
| ① 온도조절기 사양 | |||
|---|---|---|---|
| 전기 정격 | U형 : 125VAC, 최대 15A, 저항 부하 U형 : 250VAC, 최대 10A, 저항 부하 ‐‐ （최소 200mA） K형 : 30VDC, 최대 1A K형 : 120VAC, 125VA (pilot duty) ‐‐ （최소 DC5V 1mA） | ||
| Ⅰ.온도 설정 범위 Ⅱ.온도 허용 범위 | Ⅰ.온도 설정 범위 ① 50 ～ 100℃ ② 101 ～ 150℃ | Ⅱ.온도 허용오차 ① ±4℃ ② ±5℃ | |
| 회로저항(초기값) | U형 : 50mΩ 이하 K형 : 10mΩ 이하 | ||
| 절연 저항 | 100MΩ 이상[500VDC megger] | ||
| 내전압 | U형 : 1,500VAC/분 K형 : 1,200VAC/분 | ||
| 열저항 | 150℃ | ||
| 내한성 | - 20℃ | ||
| 개폐 내구성 | 5,000회 이상 [정격 부하] | ||
※승인된 모델의 사양은 위에 표시된 것과 약간 다르므로 문의해 주시기 바랍니다.

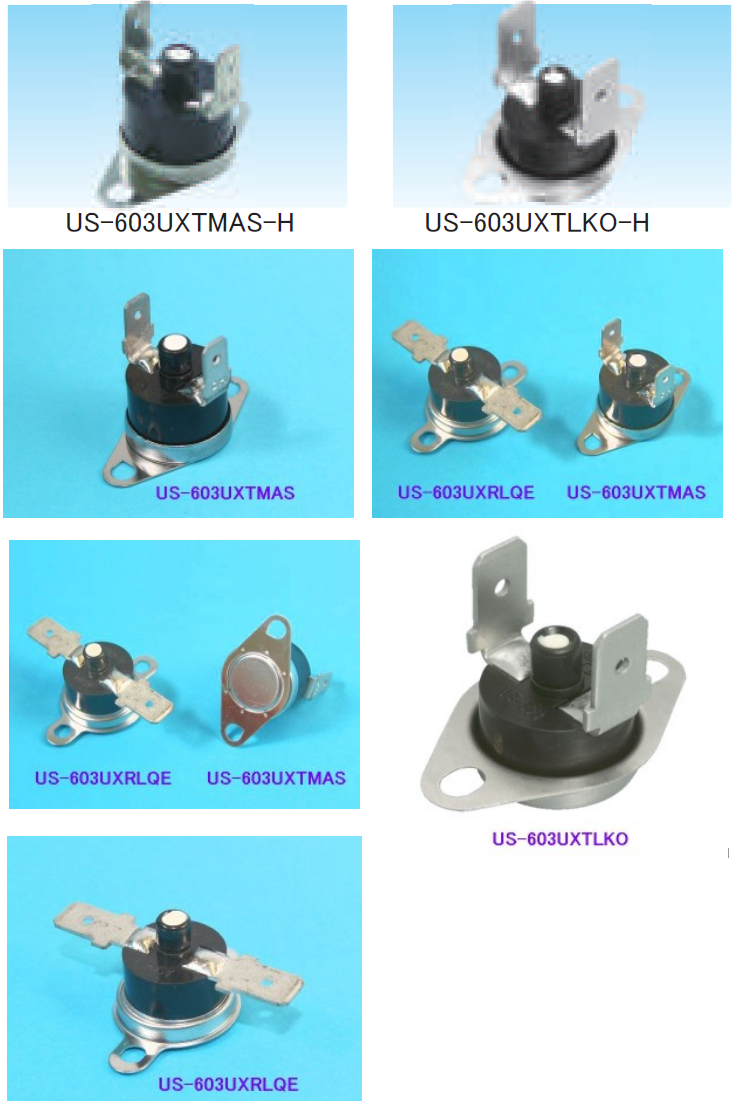

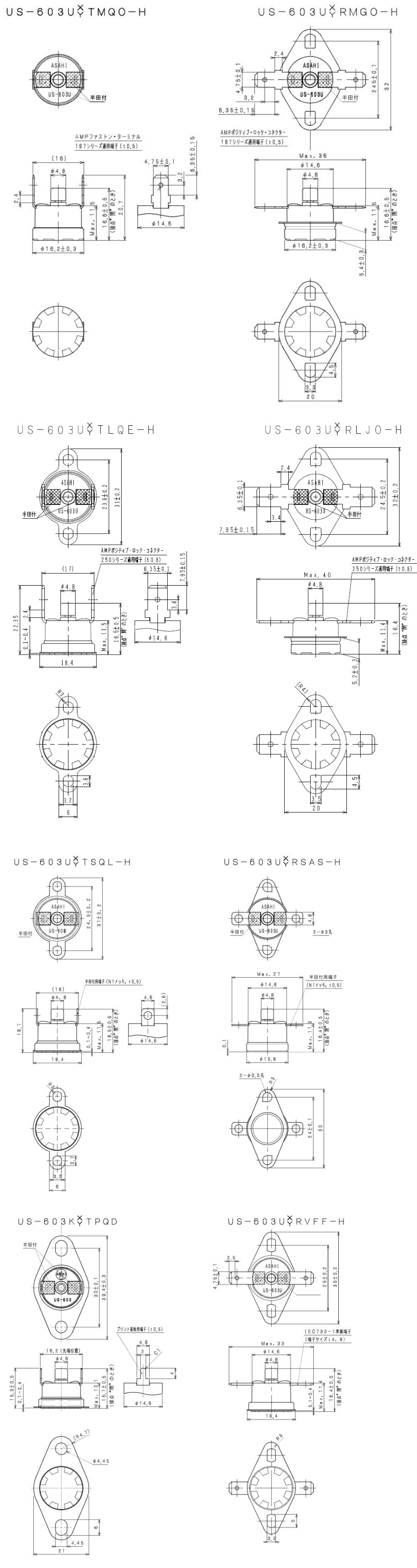

| ② 모델코드 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ||||||||||||||||||||||
| 1 | Contact material | U : Ag・Ag 합금 접점 (125VAC, 최대 15A,250VAC, 최대 10A) K : Au 크로스바 접점 (30VDC, 최대 1A, 120VAC, 125VA (pilot duty) | ||||||||||||||||||||
| 2 | 접점 형식 Contact model | X : 온도 상승시 “OFF” | ||||||||||||||||||||
| 3 | 터미널 각도 | R : 수평단자 T : 수직단자 | ||||||||||||||||||||
| 4 | 터미널 모델 | L : 양극 잠금 커넥터 250 시리즈용 단자 ‐‐ (황동/크기 6.35×0.8, Sn 도금) M : 양극 잠금 커넥터 187 시리즈용 단자 ‐‐ (황동/크기 4.75×0.5, Sn 도금) V : IEC730-1 (DIN46244-A4.8-0.8) 준단자 ‐‐ (황동/크기 4.8×0.8, Sn 도금) S : 납땜용 ‐‐ (황동/크기 4.8×0.5, Ni 도금) | ||||||||||||||||||||
| 5 | 커버소재 홀더모델 | QO : 알루미늄, 홀더 없음 QE : 알루미늄, 표면형(프리홀더)(23.8mm) QL : 알루미늄, 표면형(프리홀더)(24.5mm) KO : 알루미늄, 매입형(깊이 5.0mm、24.5mm) AS : 스테인리스, 표면형(24mm) IO : 스테인리스, 매입형(깊이 4.6mm、24.5mm) JO : 스테인리스, 매입형(깊이 5.2mm、24.5mm) QD : 알루미늄, 표면형(프리홀더)(30mm) QM : 알루미늄, 표면형(M3 태핑나사 장착용) 23.8mm) FO : 스테인리스, 홀더 없음 표면형 FF : 스테인리스, 표면형(25mm) SO : 황동, 나사 장착형 [M3,M4,M5,6-32UNC,8-32UNC,10-32UNC] | ||||||||||||||||||||
| 6 | 표준 모델 | H : EN 60730 규격 준수 제품(U형) | ||||||||||||||||||||
| 7 | 프리홀러 고정모델 | (QE) FB : 알루미늄, 표면형(23.8mm) (QL) FB : 알루미늄, 표면형(24.5mm) | ||||||||||||||||||||
| 모델 / 유형 | Agency | File No. | 작동 온도 정격 | 사이클 수 | 최대. | 최대 암페어 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 범주 | 사이클 | 볼트 | Resistiveload | 유도부하 | FLA | LRA | ||||
| US-603U-H | UL C-UL | E52529 | 160 | regulating (MR) | 6,000 | AC 125 | 15 | – | – | – |
| AC 250 | 10 | – | – | – | ||||||
| AC 120 | – | 12 | – | – | ||||||
| AC 120 | – | – | 5.8 | 34.8 | ||||||
| AC 240 | – | – | 2.9 | 17.4 | ||||||
| US-603K | UL C-UL | E52529 | 160 | regulating (MR) | 6,000 | DC 30 | 1 | – | – | – |
| AC 120 | 125VA | – | – | – | ||||||
| US-603U-H | VDE | 40026555 | 160 | thermal cut-out | 6,000 (MR) | AC 250 | 10 | – | – | – |
| US-603K | VDE | 40015226 | 160 | thermal cut-out | 6,000 (MR) | DC 30 | 1 | – | – | – |
| AC 120 | 125VA | – | – | – | ||||||
