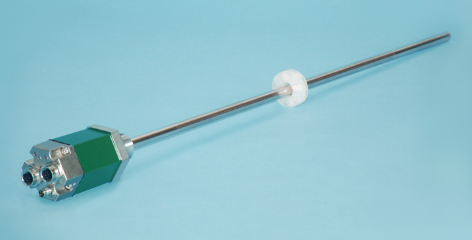

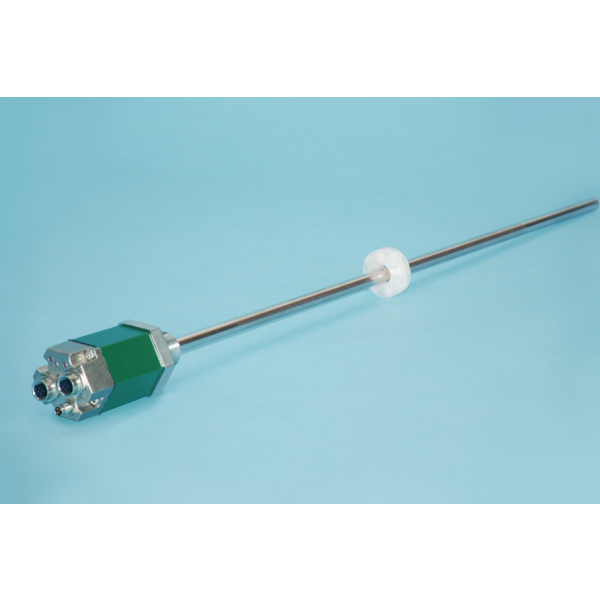

SANTEST GYSE-EP2 EtherNet/IP 출력 선형 프로파일 시리즈 (분리형 프로브)
설정 소프트웨어 : EDS 파일 (IP 주소 설정과 PLC 캡처에 필요) -download 바로가기
Ethernet Device Setup Utility
GYSE_EP2_EDS File
EtherNet/IP™ 출력
본 제품은 마그넷의 변위 및 속도를 EtherNet/IP™ Class 1 connection에서 출력하는 Adapter 기기입니다.
멀티 마그넷 위치 속도 출력
하나의 센서로 최대 20개의 검출 자석의 위치와 속도를 동시에 측정할 수 있습니다.
| 비선형성 | ≤±0.025%FS(일반) |
|---|---|
| 분해능 | 위치：최소 1μm(멀티 마그넷시 최소 10μm) 속도：최소 1μm/sec 통신 개시시 Configuration Assembly로 설정 |
| 반복성 | ≤±0.001%FS(최소 ±3μm) |
| 온도 특성 | ≤±15ppmFS/℃ 이하(Min.±4.5μm/℃) |
| 출력 | EtherNet/IP |
| 전원공급장치 | +24VDC(±5%) (110mA) |
| 샘플링 주파수 | 1kHz(로드 전체 길이 1300mm 이하) 500Hz(로드 전체 길이 2400mm 이하) 250Hz(로드 전체 길이 2401mm 이상) |
| 최대 압력 | 35MPa(프로브 로드) |
| 작동 온도 | -20°C~+75°C |
| 보관 온도 | -40°C~+90°C |
| 진동 | 15G(20~100Hz) |
| 충격 | 100G(2msec) |
| IP 등급 | IP67 |
※출력은 위치만, 마그넷은 1개의 경우입니다. 그렇지 않으면 샘플링 주파수가 다릅니다.

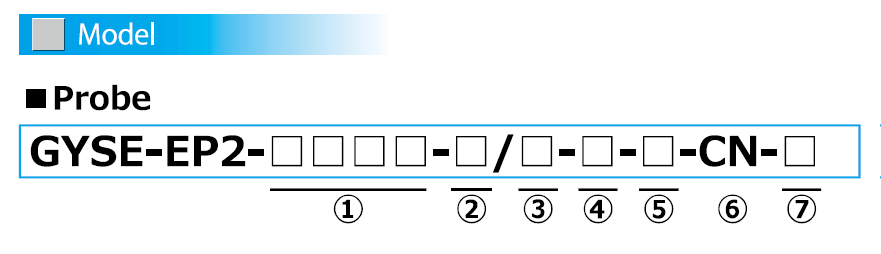

①유효 스트로크 ; 5mm~7500mm
② Head dead zone(인식불가지역)
50：50mm(표준)
□：□ mm(상담해 주십시오.)
・마그넷과의 조합으로, 대응할 수 있는 치수가 다릅니다.
③ Tip dead zone(인식불가지역)
□：70mm /100mm(표준)
・⑤에서 선정하는 마그넷과의 조합으로 대응할 수 있는 치수가 다릅니다.
□ | Tip dead zone | MAGNET |
|---|---|---|
70 | 70mm | M2PN, M3, M11N, BA |
100 | 100mm | T144, T163 |
□：□ mm(상담해 주십시오)
・마그넷과의 조합으로, 대응할 수 있는 치수가 다릅니다.
④설치 나사/로드 직경
M : M24×P1.0, 로드 직경 Φ10mm(표준)
N : M18×P1.5, 로드 직경 Φ10mm
M14: M24×P1.0, 로드 직경 Φ13.8mm
⑤ 조합 마그넷
<마그넷>
M2PN : No.2PN 마그넷(표준)
M3 ：No.3 마그넷
M11N ：No.11N 마그넷
T144 ：No.14-M3 마그넷
T163 ：No.16-M3 마그넷
마그넷은 마그넷 분류 「GG」로부터 선택해 주세요.
・상기 이외의 마그넷을 선택할 때는 상담해 주십시오.
・이 형식은 프로브와 조합하는 마그넷/플로트를 지정만 하는 것입니다.(기본 내장 아님)
마그넷/플로트가 필요한 경우는, 별도 주문해 주세요.
⑥ 케이블 취출
CN：커넥터형
⑦ 옵션
무기입 : 옵션 불필요
SRT : 내충격 옵션 (로드형만)
