ATI MINI58 소형 6축 로드셀 ,실리콘 스트레인 게이지 적용 > 로드셀

ATI MINI58 소형 6축 로드셀 ,실리콘 스트레인 게이지 적용 요약정보 및 구매

사이즈 : Φ58 x 30(H)mm / Fxy= ±700 ~2800N, Fz=±1700~ 6800N Txyz= ±30, ±60, ±120N*m

추천하기
판매가격 전화문의
제조사 ATI
원산지 USA
모델 MINI58 SI-700-30 SI-1400-60 SI-2800-120

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

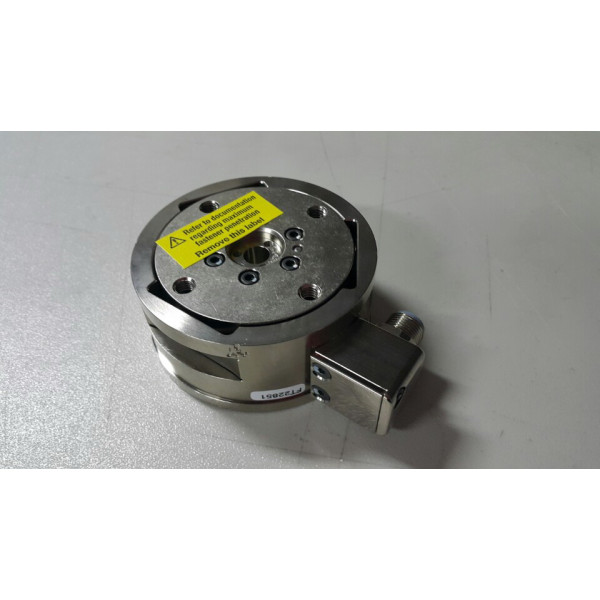

    ATI  MINI45 소형 6축 로드셀 ,실리콘 스트레인 게이지 적용

    소형 6축 로드셀-반도체게이지사용
    Fxy= ±700 ~2800N, Fz=±1700~ 6800N

    Txyz= ±30, ±60, ±120N*m

    사이즈 : Φ58 x 30(H)mm


    제품 장점
    • Mini58은 높은 용량과 연결 또는 케이블의 통과를 허용하는 관통 구멍이 있는 컴팩트하고 낮은 프로필 디자인을 가지고 있습니다. 스트레인 릴리프는 10lb 케이블 당김 힘에 대한 저항력을 제공합니다.
    • 매우 높은 강도: 고수율 강도 스테인리스 스틸에서 EDM 와이어 컷. 최대 허용 과부하 값은 정격 용량의 4.9~21.0배입니다.
    • 높은 신호 대 잡음비: 실리콘 스트레인 게이지는 기존 호일 게이지보다 75배 더 강한 신호를 제공합니다. 이 신호는 증폭되어 거의 0에 가까운 잡음 왜곡이 발생합니다.

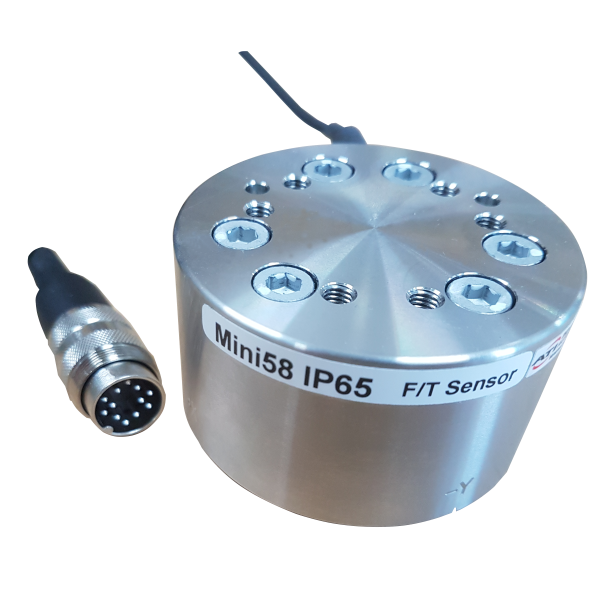

    • IP60, IP65 및 IP68(10m) 버전 제공: IP60 버전은 먼지가 많은 환경에서 사용하기 위한 것입니다. 트랜스듀서의 IP65 버전은 물 분사로부터 보호됩니다. IP68 버전은 10m 깊이의 담수에 잠길 수 있습니다.

    일반적인 응용 프로그램
    • Telerobotics
    • 로봇 수술
    • 풍동 테스트

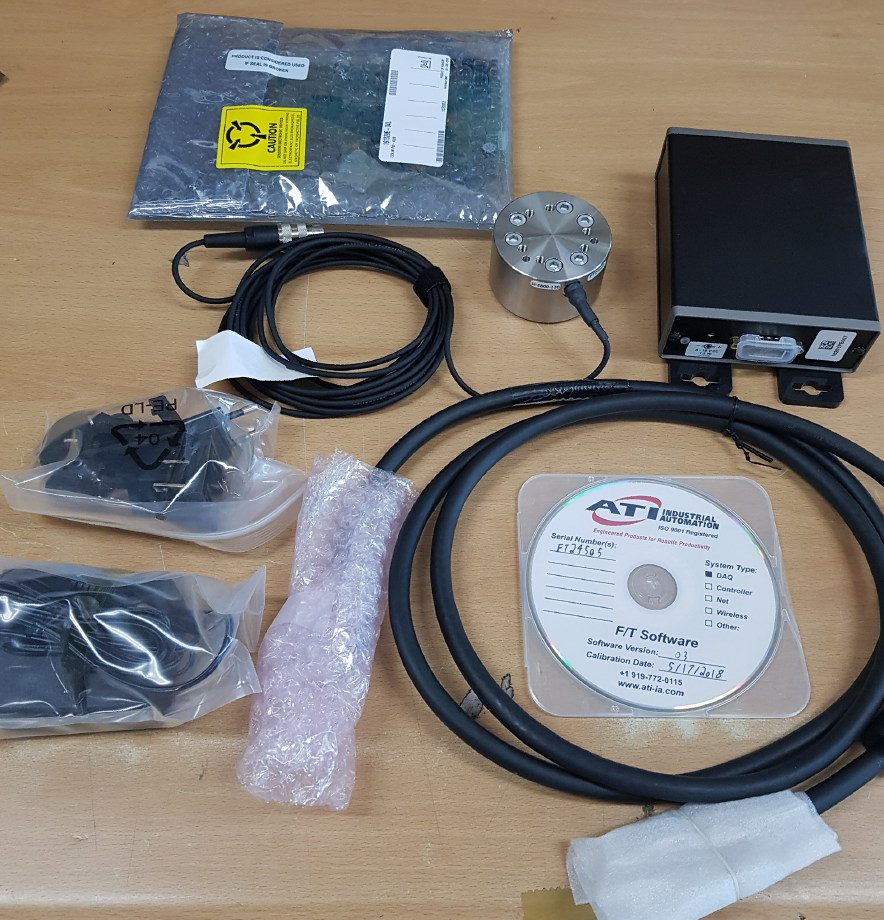

    시스템 유형 : 16 비트 DAQ, ECAT, Net, TWE 또는 WNet F / T 시스템 선택시


    Metric Calibrations (SI)



    CalibrationFx,FyFzTx,TyTzFx,FyFzTx,TyTz
    SI-700-30700 N1700 N30 Nm30 Nm1/6 N7/24 N9/1600 Nm1/320 Nm
    SI-1400-601400 N3400 N60 Nm60 Nm1/3 N7/12 N9/800 Nm1/160 Nm
    SI-2800-1202800 N6800 N120 Nm120 Nm3/4 N1 1/4 N9/400 Nm1/80 Nm
     SENSING RANGESRESOLUTION






      * 해상도는 대부분의 애플리케이션에서 일반적이며 필터링을 통해 향상 될 수 있습니다.
     ** 인용 된 해상도는 4 개의 노이즈 카운트를 제거한 후의 유효 해상도입니다.

    시스템 유형 : 컨트롤러 F / T 시스템 선택시

    Metric Calibrations (SI)


    CalibrationFx,FyFzTx,TyTzFx,FyFzTx,TyTz
    SI-700-30700 N1700 N30 Nm30 Nm1/3 N7/12 N9/800 Nm1/160 Nm
    SI-1400-601400 N3400 N60 Nm60 Nm2/3 N1 1/6 N9/400 Nm1/80 Nm
    SI-2800-1202800 N6800 N120 Nm120 Nm1 1/2 N2 1/2 N9/200 Nm1/40 Nm
     SENSING RANGESRESOLUTION



     ** 인용 된 해상도는 8 카운트의 노이즈를 제거한 후의 유효 해상도입니다.

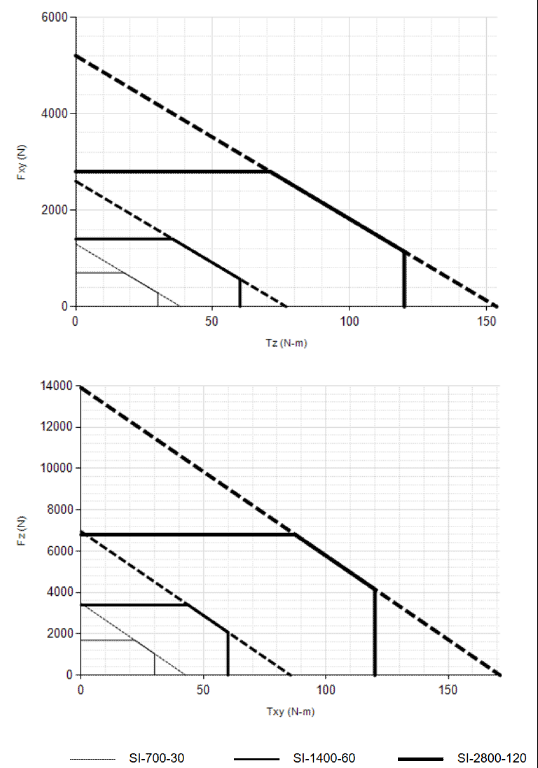

    *** F / T 센서가 올바르게 측정하려면 적용된 하중이 6 개 축 각각의 범위 내에 있어야합니다.

    ATI의 F / T 교정은 NIST (National Institute of Standards and Technology)에서 추적 할 수 있습니다. ATI는 센서가 해당 ATI 절차 에 따라 보정 되었음을 인증 합니다. 이러한 절차는 ISO 9001 표준을 준수하여 제품이 ATI 사양 내에 있는지 확인합니다.


    Single-Axis Overload
    Fxy±21000 N
    Fz±48000 N
    Txy±590 Nm
    Tz±800 Nm
    Stiffness (Calculated)
    X-axis & Y-axis forces (Kx, Ky)2.5x108 N/m
    Z-axis force (Kz)3.7x108 N/m
    X-axis & Y-axis torque (Ktx, Kty)1.1x105 Nm/rad
    Z-axis torque (Ktz)2.0x105 Nm/rad
    Resonant Frequency
    Fx, Fy, Tz3000 Hz
    Fz, Tx, Ty5700 Hz

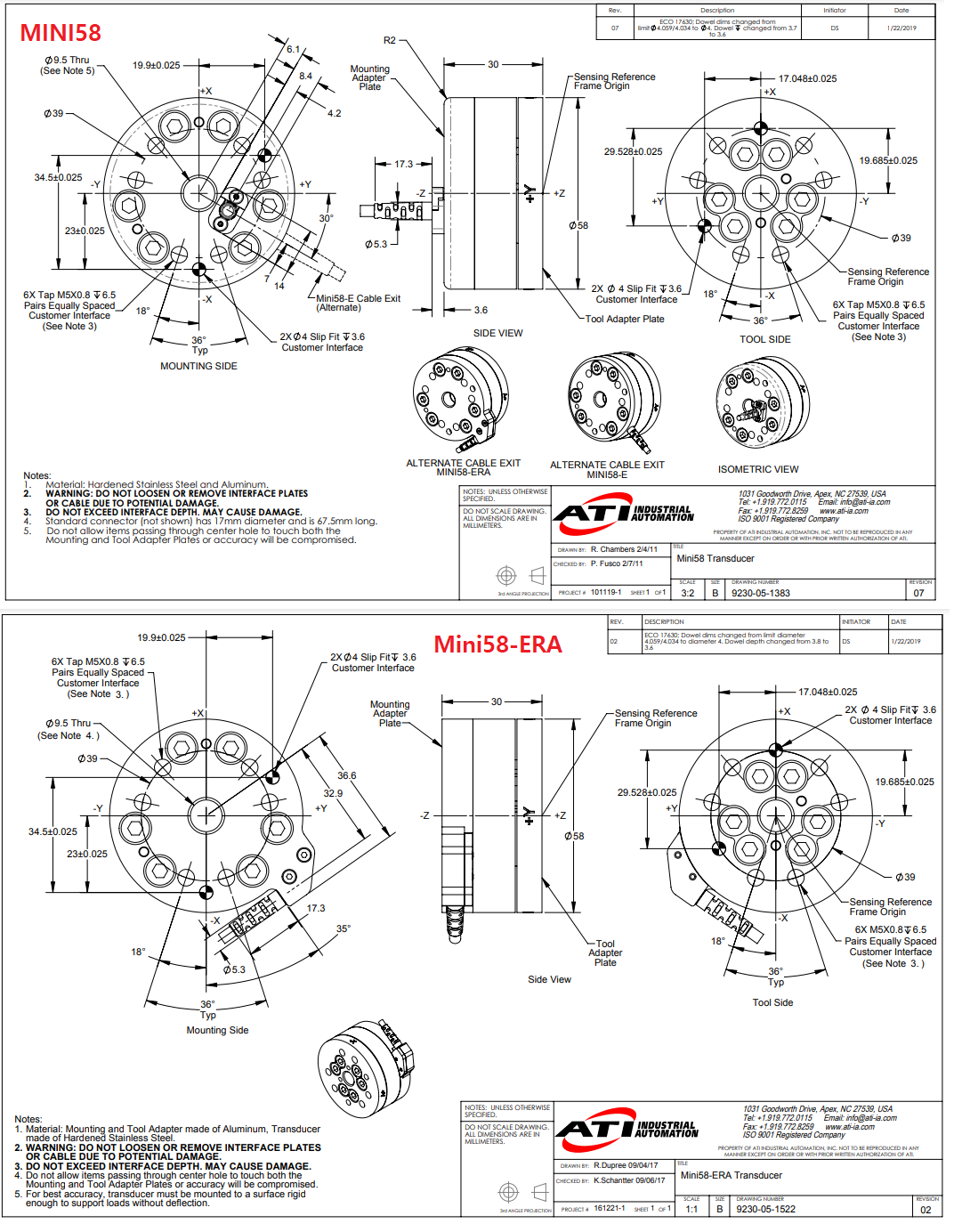

    Physical Specifications
    Weight*0.345 kg
    Diameter*58 mm
    Height*30 mm

    * Specifications include standard interface plates.



    3D CADFILE

    9105-TW-Mini58-E-X.XMini58-E F/T Transducer with Strain Relieved radial-exit cable
    9105-TW-Mini58-AE-X.XMini58-AE F/T Transducer with Strain Relieved axial-exit cable
    9105-TW-Mini58-ERA-X.XMini58-ERA F/T Transducer with Strain Relieved radial-exit cable
