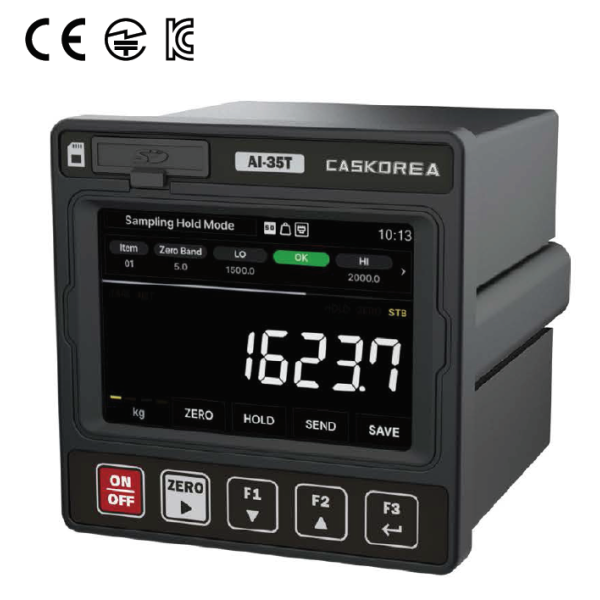

NEW AI-35D 8채널 인디케이터
AI-35D 8채널 인디케이터(3채널, 4채널, 6채널, 8채널 선택가능)
CAN 기본장착
RS485 사용불가
사용자가 3채널, 4채널, 6채널, 8채널 선택가능

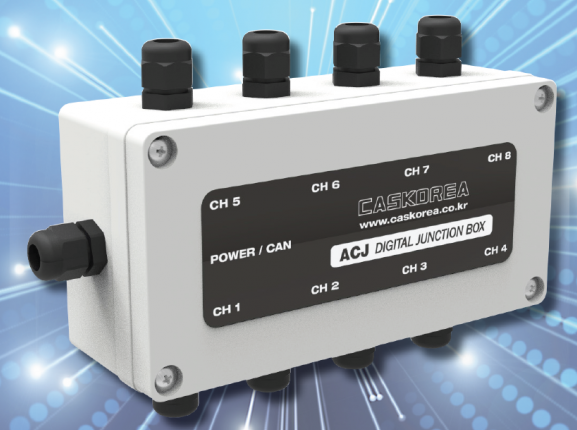

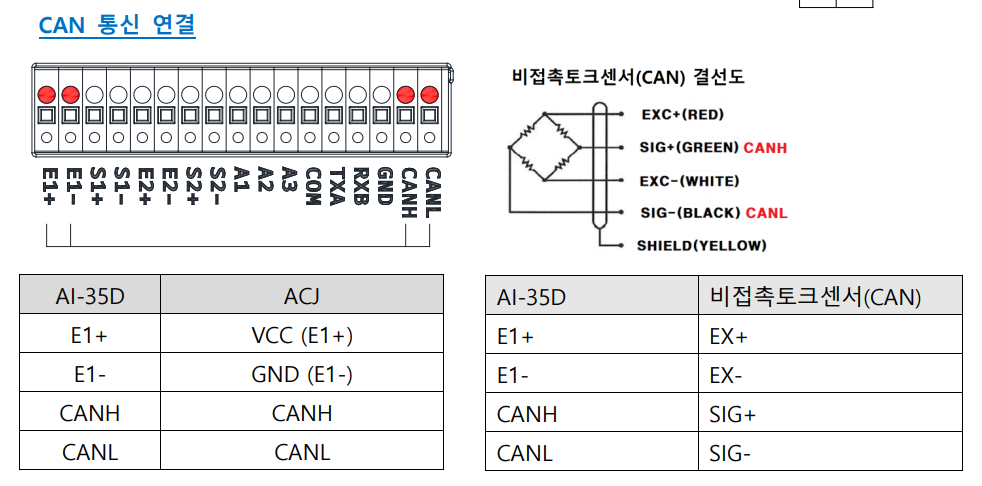

ACJ-8 CAN 통신 디지털 서밍박스 필수 사용
3개 ~ 8개의 로드셀의 출력을 ACJ-8 과 연결하여 개별표시 및 합산을 표시하는 인디케이터 .
아날로그출력, 릴레이 출력 등의 기능을 가진 것으로 정적 측정이 필요한 곳에 적합합니다.
고중량의 호퍼, 탱크 스케일에 적합.
각각 로드셀은 ACJ-8(필수)를 통해서 개별 캘리브레이션 후에 사용하고 인디케이터 메인창에 합계가 표시됨.
3.5" TFT Touch LCD Indicator
사용자가 3채널, 4채널, 6채널, 8채널 선택가능

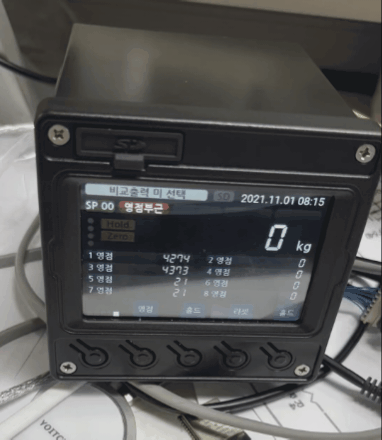

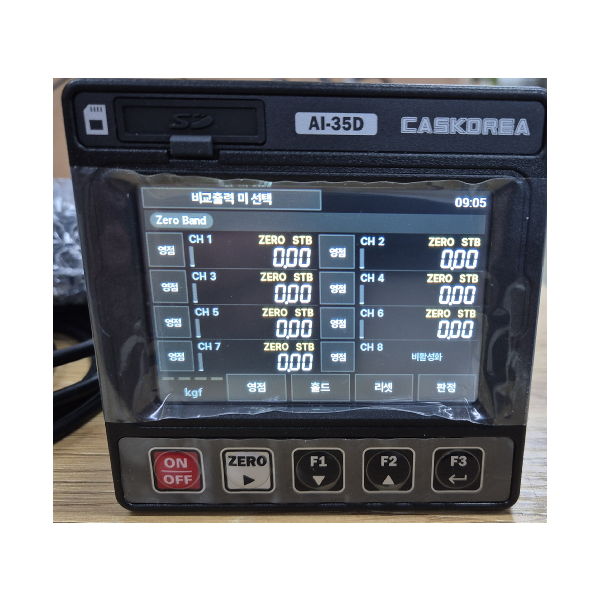

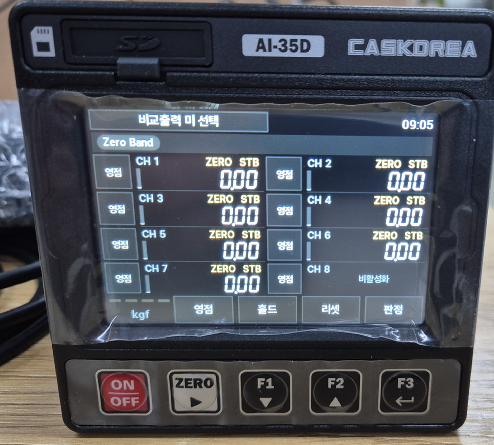

전면 표시부
IP65 방수 방진 등급 채택
외부분해능 1/999,999 구현
완전 절연 된 입출력 - 아이소레이터 내장
SD MEMORY 내장으로 Data logger 기능 수행
다양한 계량단위내장
RS232C 사용시 19200 BPS 사용권장
: 9600BPS 설정시 10회/초 만 통신가능
Analog OUT : 4~20mA, 0-5V, 0-10V, ±5V, ±10V고속 출력
중간대역대 0.5V~9.5V, 6mA~18mA 등도 세팅가능
Analog OUT 0.001 mA,/ 0.001V까지 정밀세팅 가능
BCD OUT : 합산 출력만 가능 / 측정 자리수 바뀜시 지연출력 기능 내장

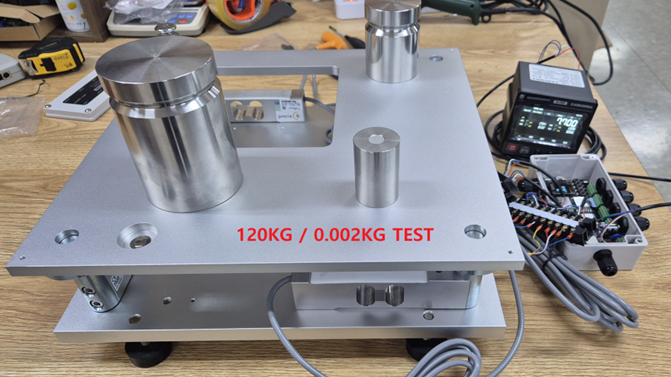

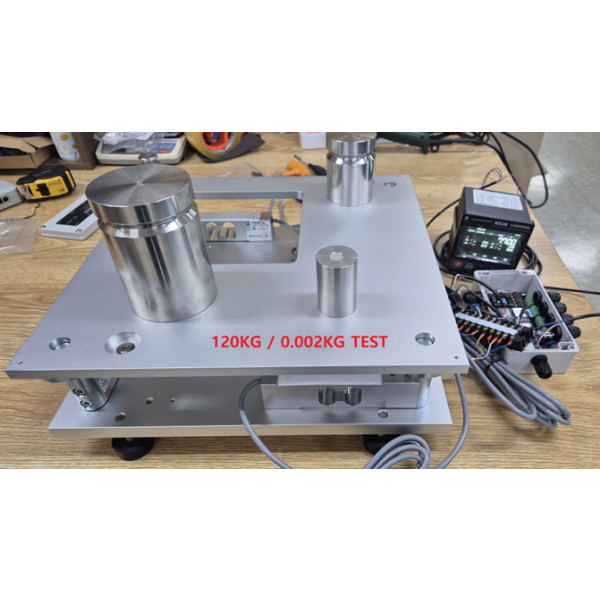

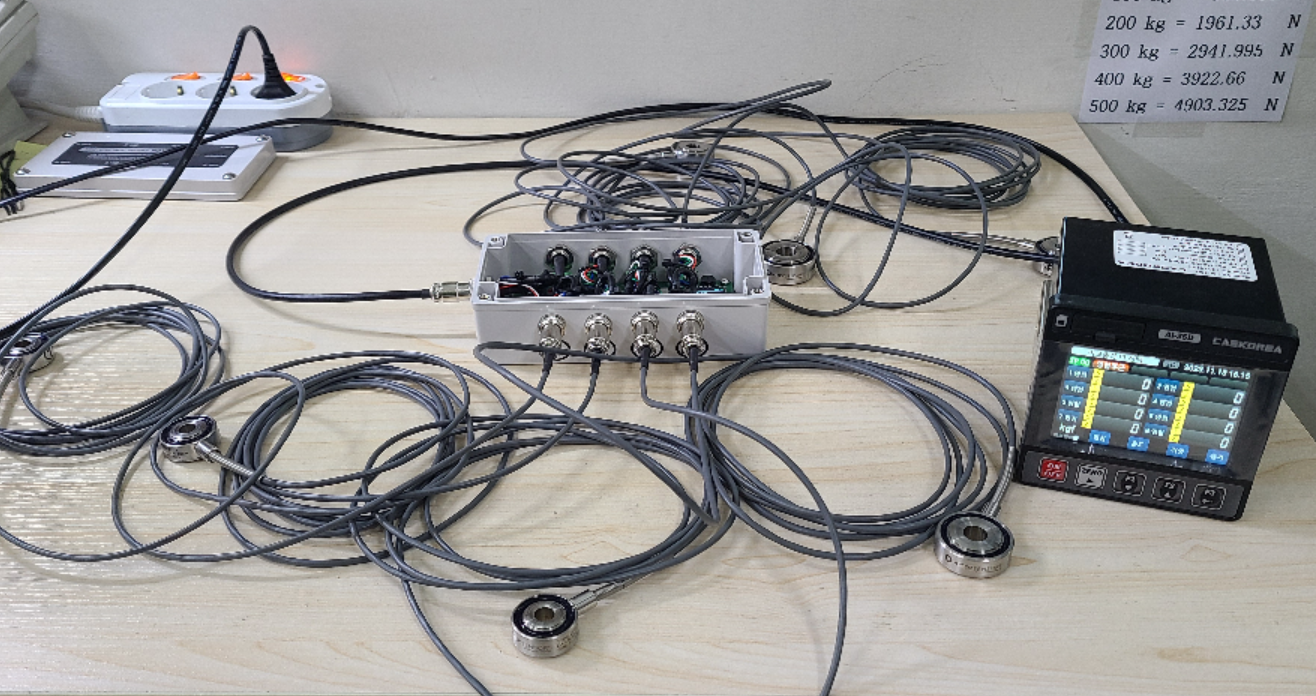

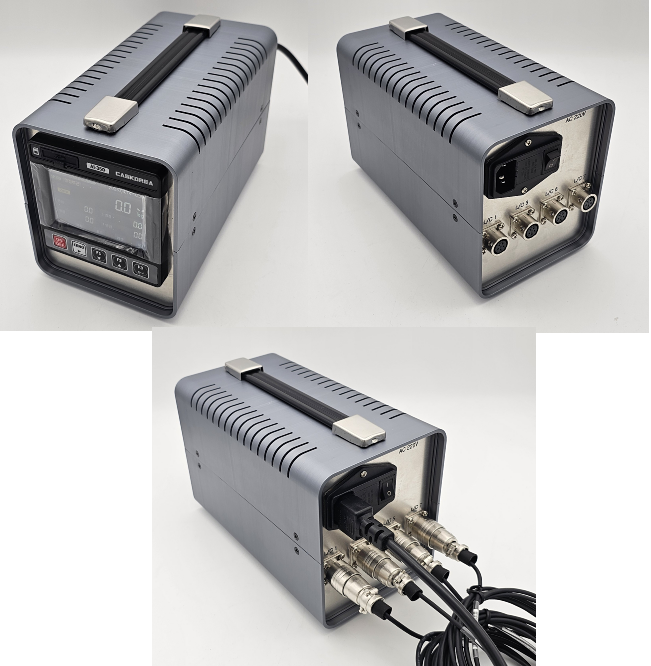

AI-35D 이동식 PANEL 구성
| MODEL | AI-35D(DIGITAL INDICATOR) | ACJ-8(DIGITAL CONVERTER) |
|---|---|---|
| 적용센서 |
- | 스트레인게이지식 센서 |
| 입력센서개수 | - |
1 ~ 8 channel |
| 센서인가전압 |
- | DC 4.5V |
| 통신방법 | CAN INPUT (기본장착) | CAN OUTPUT (기본장착) |
| DATA SCAN TIME | 3CH : 66회/초, 4CH : 44회/초, 6CH : 33회/초, 8CH : 22회/초 | 1.2ms/ch (50회/초) × ch |
| 영점조정범위 | 100% F.S (Auto Zero) | - |
| 신호입력범위 | - | 0~39mV (-19.5 ~ 19.5mV) |
|
DISPLAY | 3.5" TFT Touch Color LCD | 0.96" OLED |
|
표시범위 | 개별표시창 : -999999 ~ +999999 합산표시창 : -9999999 ~ +9999999 | -999999 ~ +999999 |
| 외부Memory | SD Card(Max 32GB)-단 SD카드는 제공되지 않음 | - |
| A/D 변환기 | - | 24 bit |
| D/A 변환기 | 16 bit | - |
| 영점 변화 | - | 0.2μV/℃ 이내 |
| 감도 변화 | - | 0.001%/℃ 이내 |
전압/전류출력 | 0~5V , 0~10V , -5~5V , -10~10V , 0.5V~9.5V 4~20mA ,0~20mA , 0~24mA , 6mA~18mA | - |
| 접점용량 | AC/DC 350V 120mA (전원부, 입출력부는 절연되어 있음) | - |
| 접점수명 | 1억회 이상 | - |
| 사용온도범위 | -20℃ ~ 60℃ | -20℃ ~ 60℃ |
| ENCLOSE | IP65(전면 PABEL 부 : OP-06 방수 GASKET 사용시) 85% RH 이하 (결로 현상이 없을 것) | IP65 85% RH 이하 (결로 현상이 없을 것) |
| CABLE GRAND | - | ø7mm cable grand 9개 |
| 사용전원 | AC 85 ~ 305V 50/60Hz 5W | DC 7~ 28V(단독사용시) DC 5V(AI-35D 사용시), 1W |
| Analog 출력 갯수 | 합산 출력에 대하여 1개(개별출력 없음) | - |
| 외형치수 | 98(W)×98(H)×102.5(D) mm (돌출부 제외) | 181(W)
x 120(H) x 56(D) |
| 컷팅치수 | 92.5 × 92.5mm | - |
| 중량 | 약 510 g | 약 300 g |

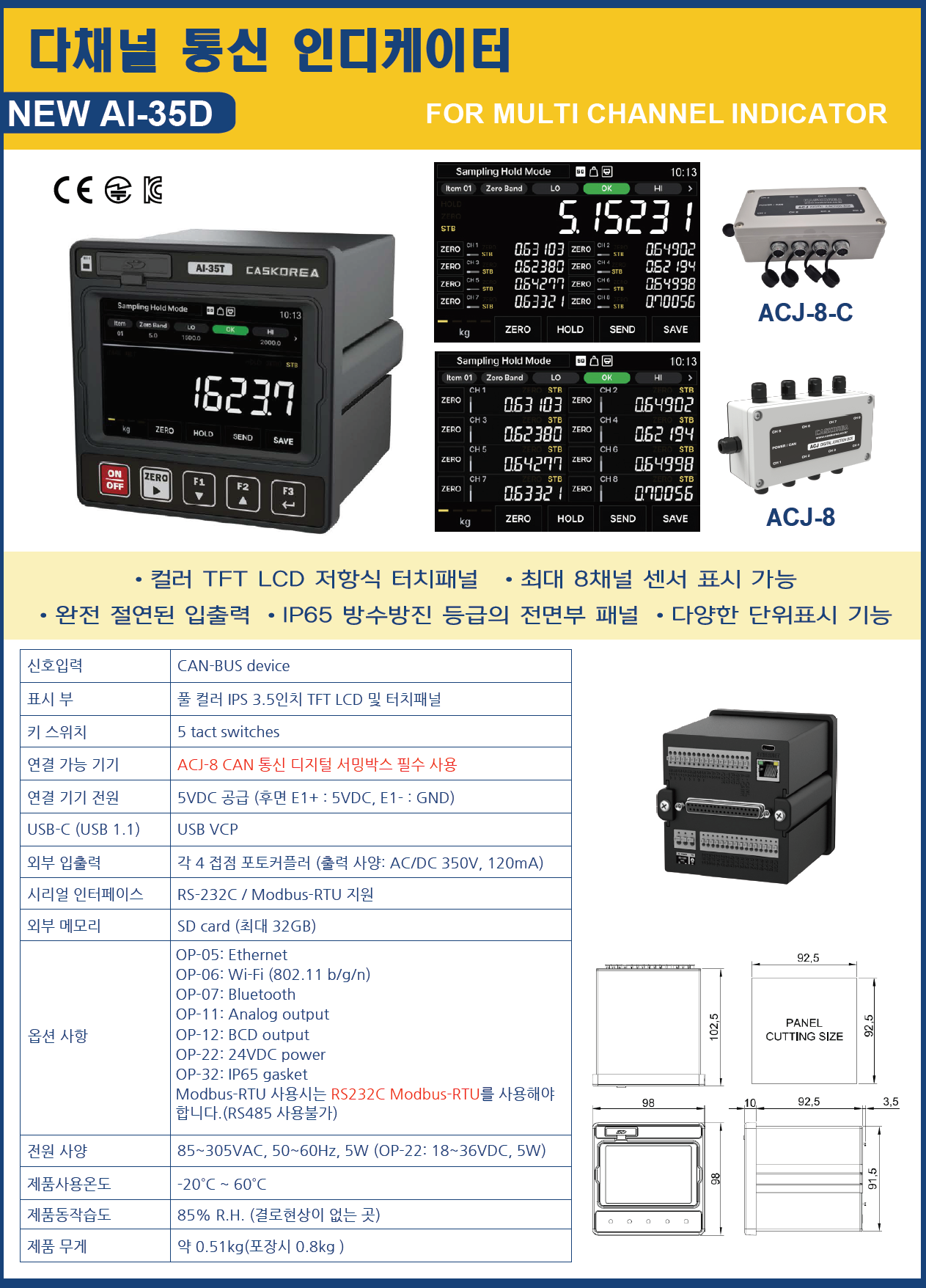

Specifications
| 아날로그 섹션 (ACJ-8) | |
| Excitation voltage | DC4.5V±5% 출력전류 : 120mA 이내 |
|---|---|
| 신호 입력 범위 | 0-39mV(-19.5~19.5mV) |
| 영점 조정 범위 | 디지털 조작에 의한 자동 조정(AI-35D 에서 조정) -19.5~19.5mV |
| 스팬 조정 범위 | 디지털 조작에 의한 자동 조정(AI-35D 에서 조정) -19.5~19.5mV |
| 최소 입력 감도 | 0.2μV/카운트 |
| 정확성 | 비선형성: 0.001%/FS이내 제로 드리프트: 0.2μV/℃ 이내 RTI |
| Low pass 필터 | 베셀형 저역통과 필터(-12dB/oct) 차단 주파수 OFF ~ 2000Hz 중 선택 |
| MA Filter (이동평균 필터) | OFF ~ 2300Hz 중 선택 |
| A/D 변환 | 전환율: 50회/초 |
| 최소 표시 분해능 | 1/99,999 |
| 2차 교정 | 등가 입력 교정 |
| 2차 교정을 위한 최소 표시 분해능 | 1/999,999(상온) |
| 설정 섹션 | |
| 설정 방법 | 멤브레인 키를 조작하여 설정합니다. 또한 RS232C/RS-485 인터페이스를 통해 호스트 컴퓨터에서 설정을 할 수 있습니다. |
|---|---|
| 설정값 메모리 | Nor Flash |
| 설정 항목 | ・샘플링 홀드 모드: 상한/하한/지연시간/유지 시간/영점부근 / ・오토 / 수동 피크 홀드 모드: 상한/하한/지연시간/유지 시간/영점부근 ・체커(안정 시만 출력) 모드: 상한/하한/지연시간/유지 시간/영점부근 / 용기 ・리미트 타입 체커 모드: 상한/하한/지연시간/유지 시간/영점부근 / 용기 ・리미트 모드: 상한/하한/영점부근 / 용기 ・4 단 공급 모드: 1단/2단/3단/4단/ 용기 ・4 단 공급 (영점부근사용): 영점부근/2단/3단/4단/ 용기
표시계측단위 / 터치키 오류방지 / 기능키 무효 측정 파라미터 :변환속도 / LP Filter (로우패스 필터) / MA Filter (이동평균 필터) / 영점동작 / 영점시간 / 영점폭 / 안정시간 / 안정폭 / 중량백업 / HOLD종류 시리얼 통신 / 인쇄 및 저장 / 비교기 모드 설정 / BCD 설정 / D/A 출력 설정드/ D/A 영점 출력/ D/A 풀 스케일 / 중력 가속도/ 등가 입력 교정/ 영점 교정/ 스팬 교정 |
| 입출력 섹션 | |
| 출력 신호 (4) | 영점부근 ,1단, LO/ OK/ HI 4 접점 포토커플러 (출력 사양: AC/DC 350V, 120mA) |
|---|---|
| 입력 신호(4) | 4 접점 포토커플러 |
| Interface | ･ RS232 ModBus-RTU 통신 인터페이스 기본장착 : 19200 BPS 사용권장 ･ Modbus-RTU 사용시는 RS232C Modbus-RTU를 사용해야 합니다.(RS485 사용불가) OP-05: 이더넷((납기 : 12주)) OP-06: Wi-Fi (802.11 b/g/n)(납기 : 8주) OP-07: Bluetooth (BLE 5.0)(납기 : 4주) OP-11: 아날로그 출력 (4-20mA, 0~24mA,±5V,±10V): (고속 출력 Max 5KHz) OP-12: BCD OUT(고속 출력 Max 5KHz) OP-22: DC 24V 전원 OP-32: 프론트 방수 가스켓 (IP65): 방수판넬 사용시 적용 |
| OPTION 출력 사양 | |
| OP-12 BCD OUT | 트랜지스터 오픈 컬렉터 출력(Emitter=COM 단자) 자릿수가 변할 때 지연 시간 후에 BCD 신호가 출력(SOFT BUSY 기능) BCD 입출력 TEST 기능 (Graphic Display) |
|---|---|
OP-11 Analog OUT (Max 5KHz) | 0 ~ 5V , 0 ~ 10V , -5 ~ 5V , -10 ~ 10V , 0.5V~9.5V(중간대역대 출력가능) 4 ~ 20mA /0 ~ 20mA / 0 ~ 24mA / 6mA~18mA(중간대역대 출력가능) Analog OUT 0.001 mA,/ 0.001V까지 정밀 세팅 가능 최대출력 , 최소 출력 미세 조정기능 내장 Resolution: 16 bits / Voltage TUE: ±0.01%FSR, Current TUE: ±0.02%FSR |
OP-05 Ethernet | ModeBus-TCP IP(준비중) |
OP-06 Wi-Fi (802.11 b/g/n) | (준비중) |
OP-04 CAN OPEN 기본장착 | 비접촉토크센서 연결용 / ACJ-8 MULTI Channel CAN Convert 연결용 |
OP-32 Front 방수 개스킷 | 방수형 GASKET(IP65) |
| 디스플레이 섹션 | |
| Display | Full color 3.5” TFT Touch LCD |
|---|---|
| 표시 값 | 6자리, 부호: -999999 ~ 999999 표시 |
| 변환속도 | 선택불가 |
| 단위 | 없음, g, kg, ton, lb, N, kN, Pa, kPa, MPa, Bar, mm, kgf, kgf*cm, kgf*m,N*cm, N*m, KN*m, mmHg, mmH2O, m/s2, kgf/cm2, lb*in 중 택1 |
| 용량 | 6자리 |
| 최소 스케일 분할 | 1~500의 범위에서 설정이 가능합니다. |
| 소수점 | 0, 0.0, 0.00, 0.000, 0.0000 ,0.00000에서 선택 (소수점 위치에 의한 공백 표시 없음) |
| Center zero | 실제 영점 또는 각 값의 중심이 표시됩니다. |
| 상태 표시 | 영점, 홀드, 총중량, 순중량, 안정 상태를 램프로 표시 영점부근 , 용기, LO, OK, HI ,1단, 2단, 3단, 4단, HOLD , 품번 |
| 일반 성능 | |
| 전원 전압 | AC 85~305V, 50/60Hz |
|---|---|
| 전력 소비 | 약 5W |
| 작동 조건 | 온도: 작동: -20 ~ +60℃ (65℃ 30일연속 TEST시 문제 없음)/ 보관: -20 ~ +85℃ 습도: 85%RH 이하(결로 없을 것) |
| 치수 | 98(W)×98(H)×102.5(D) mm (돌출부 제외) |
| Panel Cut Size | 92.5(W)×92.5(H) mm |
| 무게 | 약 0.51kg |
| 관리자모드 (ACJ-8 사양) | |
| 센서 전압 | DC4.5V, 출력전류 : 120mA 이내 |
|---|---|
| 실 부하 교정 | 1. 센서사용방향 선정 : 단방향 / 양방향 사용 지정 2. 교정 구간 선택 : 1단 ~ 10단 구간별 교정기능 내장(고정밀 교정용) |
| 등가 입력 교정 | 1. 센서사용방향 선정 : 단방향 / 양방향 사용 지정 : 정격출력값 입력 교정 |
| 중력 가속도 보정 | 타 국가 및 지역에서 사용할 경우, 사용 장소의 중력 가속도 값을 입력 |
| 교정 변경 | 1. 영점 변경 : 영점만 다시 교정 2. 분해도 변경 : 소수점 자리수를 1자리 늘리거나 줄여 표시 가능 (10배 더 정밀하게 보는 기능) 3. 스판상수 변경 : 교정된 스판 상수 값을 변경하여 보정(표시값 오차발생시 시행) 4. 센서방향 변경 : 1방향 사용중 양방향 사용으로 변경시 사용 |
| 유지보수 | 1. 교정 정보 정보 확인 2. 테스트 모드 ; 인디케이터 작동KEY나 로드셀, 통신, 프린터, BCD OUT TEST 3. 공장초기화 : 교정 정보를 제외하고 출하 시의 기본 설정값으로 공장초기화 4. 백업 및 복원 : 교정 시에는 자동으로 백업 , 복원키로 중량값 복원가능 |
| 첨부 파일 | |
| 사용 설명서 | 1 |
|---|---|
주의 : AI-35D와 ACJ의 장비번호가 동일한 경우만 통신됩니다.
| 통신 INTEERFACE | |
| 통신모드 (7) | 수동: 전면의 전송키를 누를 때 1회 전송합니다. 안정시: 측정 값 안정시에 1회 전송합니다. 판정시: 비교모드에서 판정시 1회 전송합니다. 실시간: Stream으로 1회/10msec 전송합니다. 커맨드: Command 명령시 1회 전송합니다. 시간지정: 설정한 시간 간격마다 전송합니다.(0.001초 ~ 3600초) Modbus (RS232C / RS485 ) 고속통신 : 통신속도 256K로 고정 |
|---|---|
| 통신Format(5) | CASKOREA Format (22 byte) CAS Format (22 byte) AND Format (18 byte) Protocol D Format (21 byte) SENS16 Format (16 byte) 전체전송 (1열 N채널 통신-N에 따라 가변) : 6채널시 59 byte 분할전송 (N열 N채널 통신-N에 따라 가변) : 22 byte X N채널수 |
| 실제 출력 속도 TEST | 고속통신 : 통신속도 256K로 자동 고정 변환 속도: 350Hz 고정(변경안됨) 전체전송 350개/초 전송 (6 EA 연결시) 분할전송 30개/초 이상 전송 (6 EA 연결시) **주의사항: USB serial Convert 를 사용할 경우는 buffer 를 이용하기 때문에 간헐적으로 100ms 정도의 지연이 발생할 수 있습니다 실시간전송 : 통신속도 115200 BPS 전체전송 10개/초 이상 전송 (6 EA 연결시) 분할전송 1.7개/초 이상 전송 (6 EA 연결시) 시간지정 모드 TEST : 통신속도 256K 시간 0.1초 지정시 RS232C 출력 속도 테스트 : 약 9회/초 (6 ~ 8EA 연결시) |
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

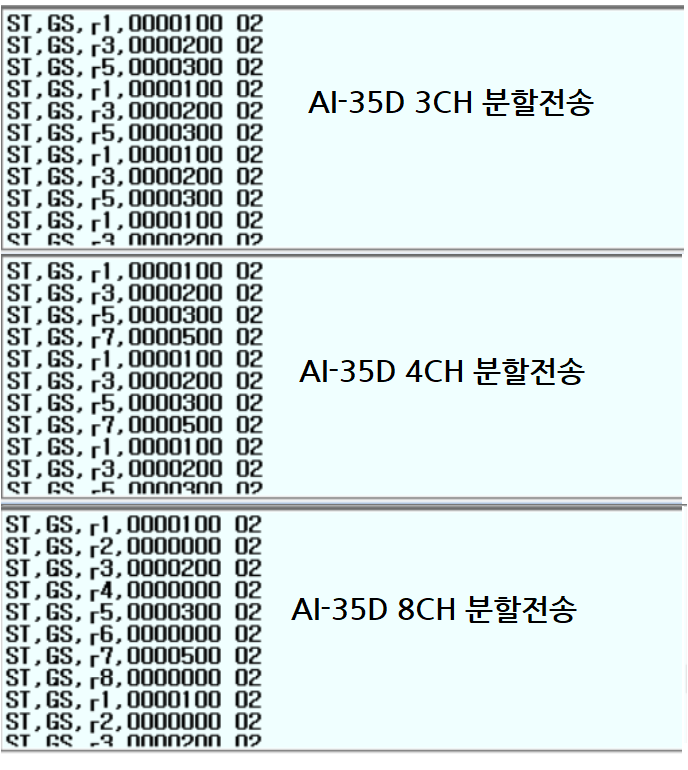

AI-35D 시리얼 인터페이스 통신 TEST (분할전송) / ASCII 통신
AI-35D Modbus 통신
메뉴얼 45P의 내용에 따르면 "측정값"에 대한 ModBus 통신의 주소는 "06h"입니다.
그리고 길이는 "2"이고 R/W는 "RO"입니다.
메뉴얼 47P의 내용 중 읽기 형식에 맞게 HEX 코드를 수정해야 합니다.
측정값을 읽기 위한 Modbus 명령은 "01 03 00 06 00 02 24 0A"입니다.
*명령의 종류에 따라 CRC 코드가 다릅니다.
