TOYO SOKKI LA-1041 PCB형 Amplifier(저속형)

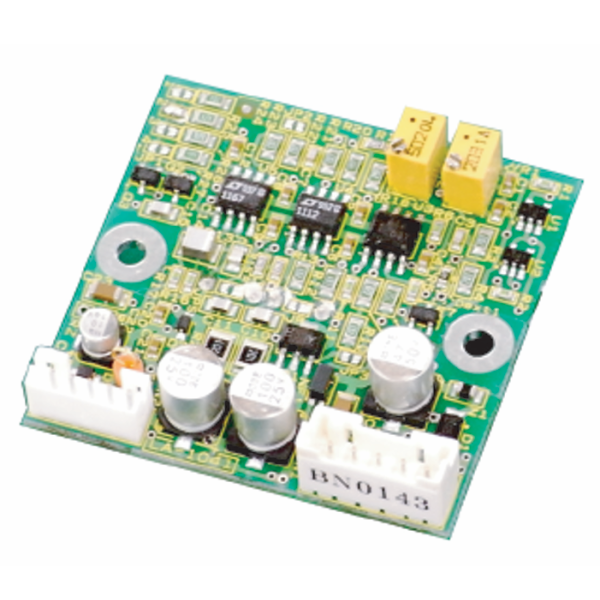

로드셀 앰프 LA-1041
특징
소형
아나로그 출력 (0~±5V) ±0.6mV/V이상의 스팬량에서는 0~±10V출력이 가능
사이즈：44×45x20.6(H)mm
PCB 형태의 고속 Amplifier 필요시 LCT-IIP PCB Type 소형 Amplifier 를 참고하세요.

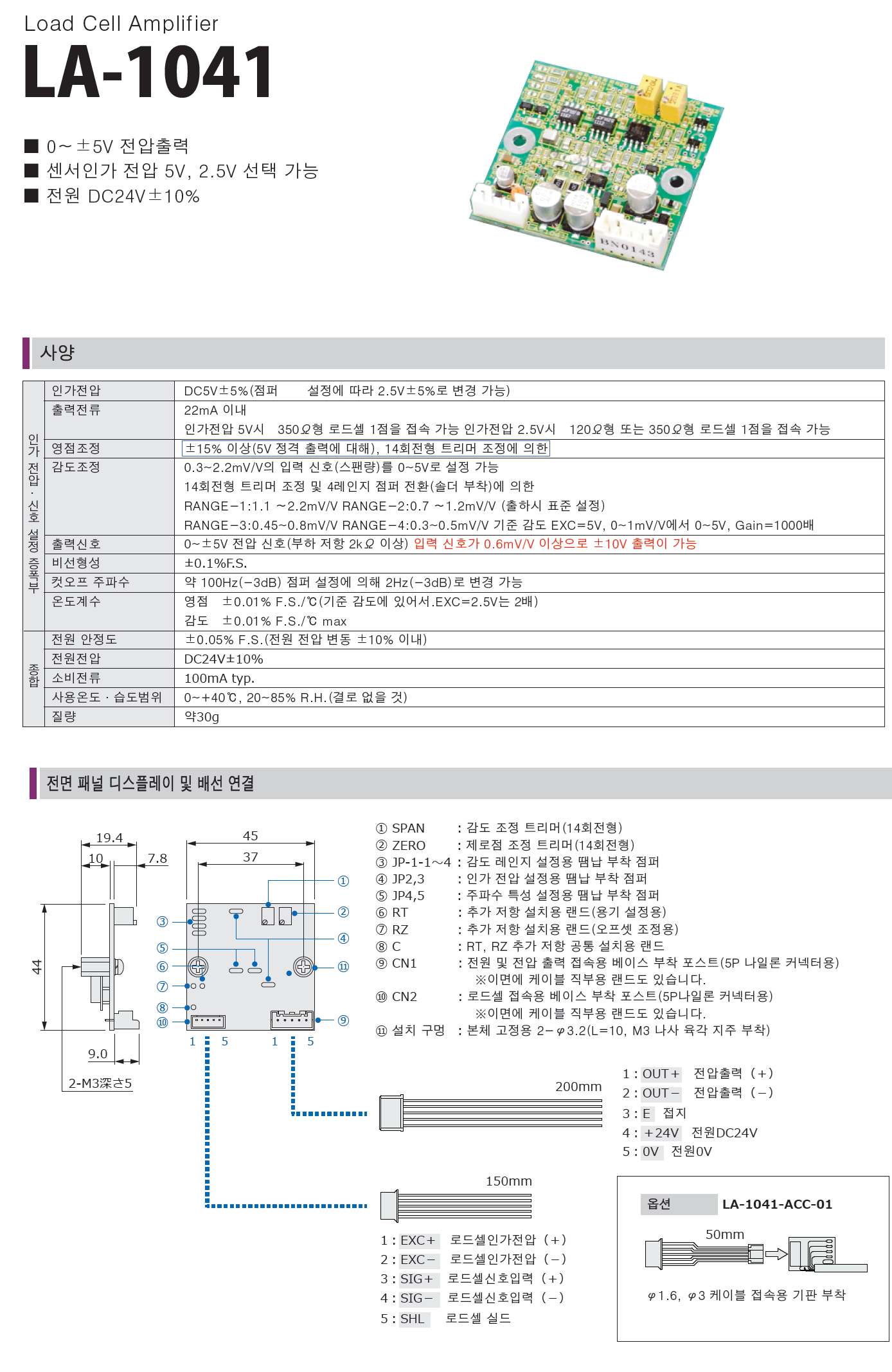

| 인가 전압 | DC5V±5%(점퍼 설정에 따라 2.5V±5%로 변경 가능) |
|---|
| 입력 범위 | ±3.3mV/V(용기량과 계측 중량의 합계) |
|---|---|
| 출력 전류 | 22mA 이내 인가전압 5V시：350Ω형 로드셀 1점을 접속 가능 인가전압 2.5V시：120Ω형 또는 350Ω형 로드셀 1점을 접속 가능 |
| 영점 조정 | ±15% 이상(5V 정격 출력에 대해) 다회전 트리머 조정(일반조정+미세조정: 각 14회전) |
| 감도 조정 | 0.3~2.2mV/V의 입력 신호( 스팬 량)를 0 ~ 5V로 설정 가능 RANGE-4：0.3～0.5mV/V 기준 감도：EXC=5V, 0～1mV/V에서 0～5V, Gain=1000배 |
| 전압 출력 | 0~±5V 전압 신호(부하 저항 2kΩ) 입력 신호가 0.6mV/V 이상으로 ±10V 출력이 가능 |
| 전류 출력 | 불가 |
| 출력동시사용 | 불가 |
| 비선형성 | ±0.1%FS |
| 필터 특성 | fc=약 2Hz(-3dB) 표준 사양, -12dB/oct. 로우 패스 필터 옵션 지정에 따라 fc=5, 10, 20, 50, 100, 200, 500, 1kHz에서 선택 가능. |
| 온도 계수 | 영점：±0.01%FS/℃typ(기준 감도에서 EXC=5V는 이 수치의 2배, EXC=2.5V는 4배) 감도:±0.01%FS/℃typ |
| 체크 기능 | CHECK 스위치를 ON으로 함으로써 의사 입력 신호의 발생이 가능. 그 때의 입력 신호에 가산된다. 약 0.15mV/V 스텝에서 약 2.25mV/V까지 설정 가능(온도 계수: 25ppm/℃max) |
| 전원 안정도 | ±0.05FS(전원 전압 변동 ±10% 이내에 있어서) |
|---|---|
| 전원 전압 | DC24V±10% |
| 소비 전력 | 100mA typ |
| 사용온도・습도범위 | 0~+40℃, 20~85%RH 결로 없는 것 |
| 보존 온도・습도 범위 | -20~+60℃, 20~85%RH 결로 없는 것 |
| 질량 | 약30g |
