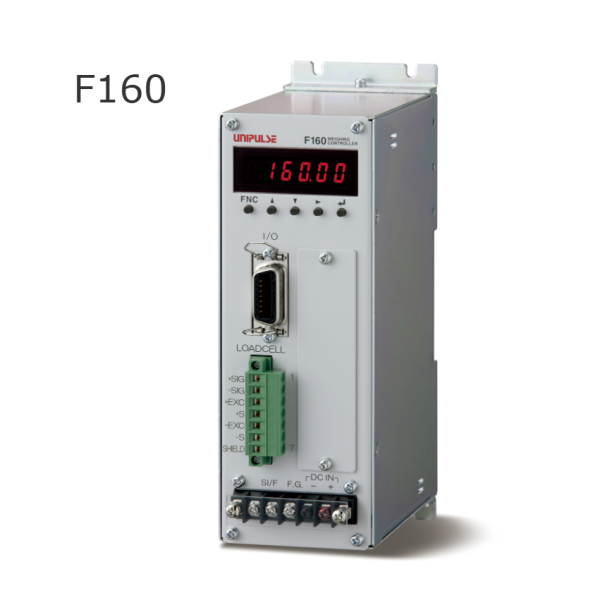

UNIPULSE F160 weighing indicator (CC-Link, BCD OUT)
F160은 제어 패널 내부와 같이 공간이 제한된 환경에 사용하기에 이상적인 계량 제어기입니다.
극히 낮은 드리프트를 자랑하는 고정밀 증폭기가 내장되어 있을 뿐만 아니라, 고속 샘플링, 계량 순차 기능, 자동 계량기에 편리한 제어 입출력 등 다양한 고사양 기능이 컴팩트한 본체에 담겨 있습니다

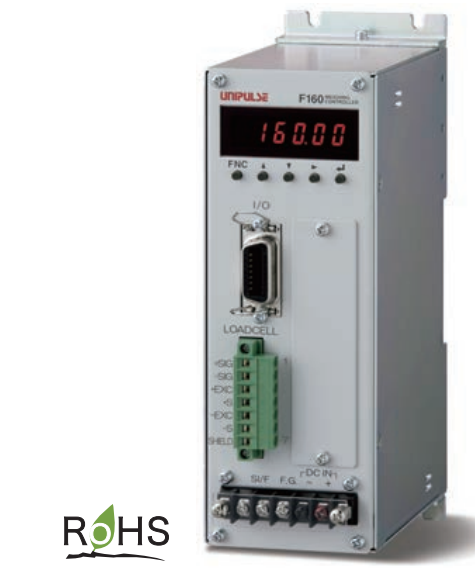

● RoHS 규격 준수 제품
● 컴팩트한 크기로 제어 패널에 여러 대를 통합하기에 최적
● 초당 1000회의 고속 A/D 변환 및 강력한 디지털 처리 기능
● 이상적인 크기의 디스플레이 장치로 간단한 키 설정으로 언제든지 상태 및 표시 값을 확인할 수 있습니다.

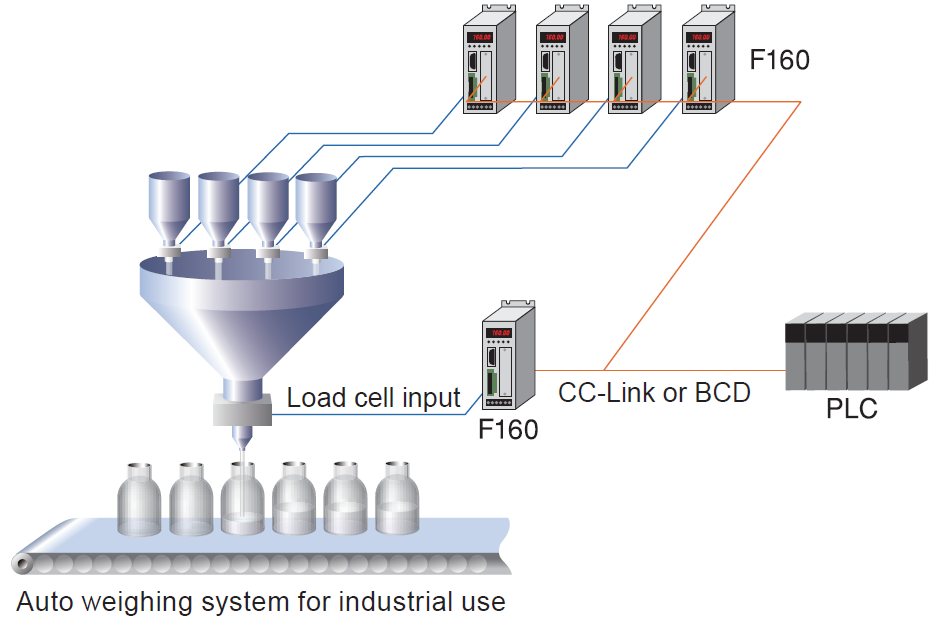

(PLC 호스트 설정 및 통신을 위한 옵션 인터페이스 제공)
● 고정밀 헤드 증폭기를 로드셀에 적용하여 0.1 μV/°C의 제로 드리프트를 구현했습니다. (일반값[Typ]: 0.08 μV/°C)

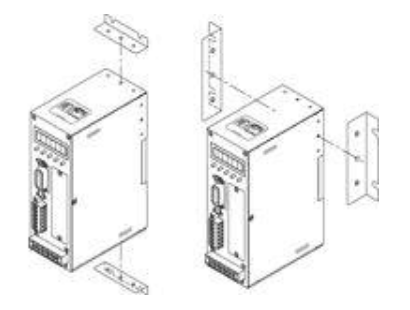

● 수직 및 수평 벽걸이 브래킷 제공
● 자동 자유낙하 보정: 계량 오차의 주요 원인 중 하나인 실제 자유낙하 변동을 자동으로 보정합니다

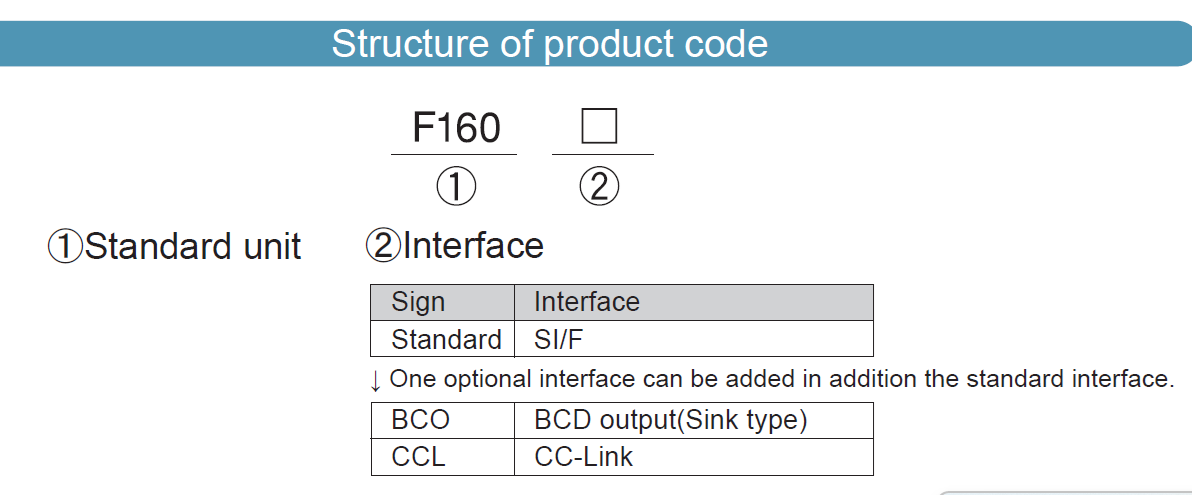

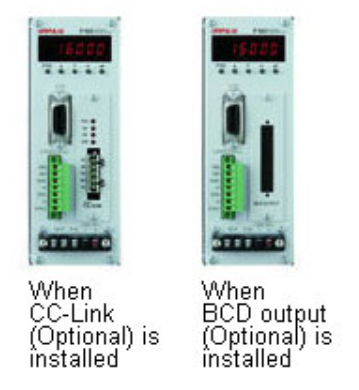

● CC-Link 또는 BCD 출력 중 하나의 옵션 인터페이스 선택 가능
● 첨부된 부속품은 수직 또는 수평으로 설치할 수 있습니다
● 로드셀 연결부에는 공간 절약형 나사식 단자대가 채택되었습니다.
이 단자대는 2피스 구조로 되어 있어 본체에서 분리할 수 있습니다.
| 아날로그 섹션 | |
| 인가 전압 | 직류 10V±5%, 출력 전류 120mA 이내, 원격 감지 (최대 4개의 350 로드셀을 병렬로 연결할 수 있습니다.) |
|---|---|
| 영점 조정 범위 | 0 ~ 약 2mV/V (디지털 계산에 의한 자동 조정) |
| 게인 조정 범위 | 0.3~2.0mV/V (디지털 계산에 의한 자동 조정) |
| 신호 입력 범위 | 0.0 ~ 2.0 mV/V |
| 최소 입력 감도 | 0.3 μV/카운트 |
| 정확성 | 비선형성: 0.01% FS 이내 (일반 온도 기준 0.005% FS) 제로 드리프트: 0.1 μV/℃ RTI 이내 (일반 온도 기준 0.08 μV/℃) 게인 드리프트: 15 ppm/℃ 이내 (일반 온도 기준 5 ppm/℃) |
| 아날로그 필터 | 베셀 저역 통과 필터 - 12dB/oct, 차단 주파수 2/4/6/8Hz |
| A/D 변환기 | 속도: 초당 1000회. 해상도: 24비트(이진수) |
| 설정 섹션 | |
| 설정 항목 | ● 최종/설정값 1/설정값 2/보정(CPS)/과부하/상한/하한/영점 근접/사전 설정된 용기 무게 ● 비교 금지 시간/판정 시간/완전 출력 시간/공급 시간 조정/자동 영점 조정 횟수/판정 횟수/자동 자유 낙하 보정 계수/자동 자유 낙하 보정 평균 횟수/자동 자유 낙하 보정 조정 ● 과부하 비교/상한/하한 비교/영점 근접 비교/공급/배출 제어 모드/사전 설정된 용기 무게/자동 자유 낙하 보정/완전 출력 모드/과부하 비교 모드/상한/하한 비교 모드/배출 시 순중량 부호 반전 ● 디지털 필터/모션 감지(주기)/모션 감지(범위)/영점 추적(주기)/영점 추적(범위)/아날로그 필터/안정 상태 필터/모션 감지 모드/옵션 설정(없음, BCD, CC-Link)/SI/FG/N 선택 ● 저울 무게/용량/최소 눈금 분할/순중량 초과/총중량 초과/디지털 영점 조정 값/소수점 자릿수/중력 가속도/ 교정값 잠금(소프트 락)/ 설정값 잠금(소프트 락) ● 단순 비교/ 순차 모드 선택/ 순차 모드에서 급식 조정/ 순차 모드에서 영점 근접 검사/ 순차 모드에서 중량값 검사 ● 외부 제어 출력 선택 0/ 외부 제어 출력 선택 1/ 외부 제어 출력 선택 2/ 외부 제어 출력 선택 3/ 외부 제어 출력 선택 4/ 외부 제어 출력 선택 5/ 외부 제어 출력 선택 6 ● 외부 제어 입력 선택 0/ 외부 제어 입력 선택 1/ 외부 제어 입력 선택 2/ 외부 제어 입력 선택 3/ 외부 제어 입력 선택 4 ● 용기 무게 차감/ 용기 무게 재설정/ 디지털 영점/ 디지털 영점 재설정/ 순차 시작/ 순차 정지/ 순차 오류 재설정 ● 영점 교정/ 실제 부하 교정/ 등가 입력 교정(정격 출력값)/ 비밀번호 |
|---|---|
| 입출력 섹션 | |
| 외부 출력 신호 (7) | 각 제어 출력은 설정으로 선택 가능합니다. Near Zero, SP1, SP2, SP3, Under, Go, Over, Complete, Normally OFF, Lower Limit, Upper Limit, Stable, Weight Alarm, Sequence Error, Final Error, In Operation (RUN), Clock (약 1초 주기) 트랜지스터 오픈 컬렉터 출력(싱크 타입)은 트랜지스터가 켜져 있을 때 켜집니다. Vce = 30V(최대), Ic = 50mA(최대) |
|---|---|
| 외부 입력 신호 (5) | 각 제어 입력은 설정으로 선택 가능합니다. 디지털 제로 리셋, 디지털 제로, 용기 무게 차감, 용기 무게 리셋, 홀드 또는 판정, 급지/배출, 시퀀스 시작, 시퀀스 정지, COM 단자와 단락 시 기능 없음 (건식 접점 방식) |
| 인터페이스 | SIF: SI/F 2선 직렬 인터페이스(표준) UNIPULSE에서 제조한 프린터, 외부 디스플레이 등을 연결하기 위한 간단한 출력 직렬 인터페이스입니다. BCO: BCD 병렬 데이터 출력 인터페이스(옵션) PLC 또는 기타 BCD 장치로 무게 데이터를 전송합니다. CCL: CC-Link 인터페이스(옵션) PLC와의 연결을 위한 직렬 버스 인터페이스입니다. |
| 디스플레이 섹션 | |
| 디스플레이 장치 | 문자 높이 8mm, 7세그먼트 적색 LED, 6자리 |
|---|---|
| 측정값 | 5자리 숫자: -99999 ~ +99999 |
| 콤마 | 0, 0.0, 0.00, 0.000 선택적 |
| 표시 주파수 | 초당 25회 (시스템 속도 초당 1000회) |
| 일반 사양 | |
| 전원 공급 전압 | DC 24V (15%) |
|---|---|
| 전력 소비량 | 10와트(최대) |
| 작동 조건 | 온도: 작동 온도 범위 -10℃ ~ +40℃, 보관 온도 범위 -20℃ ~ +80℃, 습도: 상대습도 85% 이하 (비응축) |

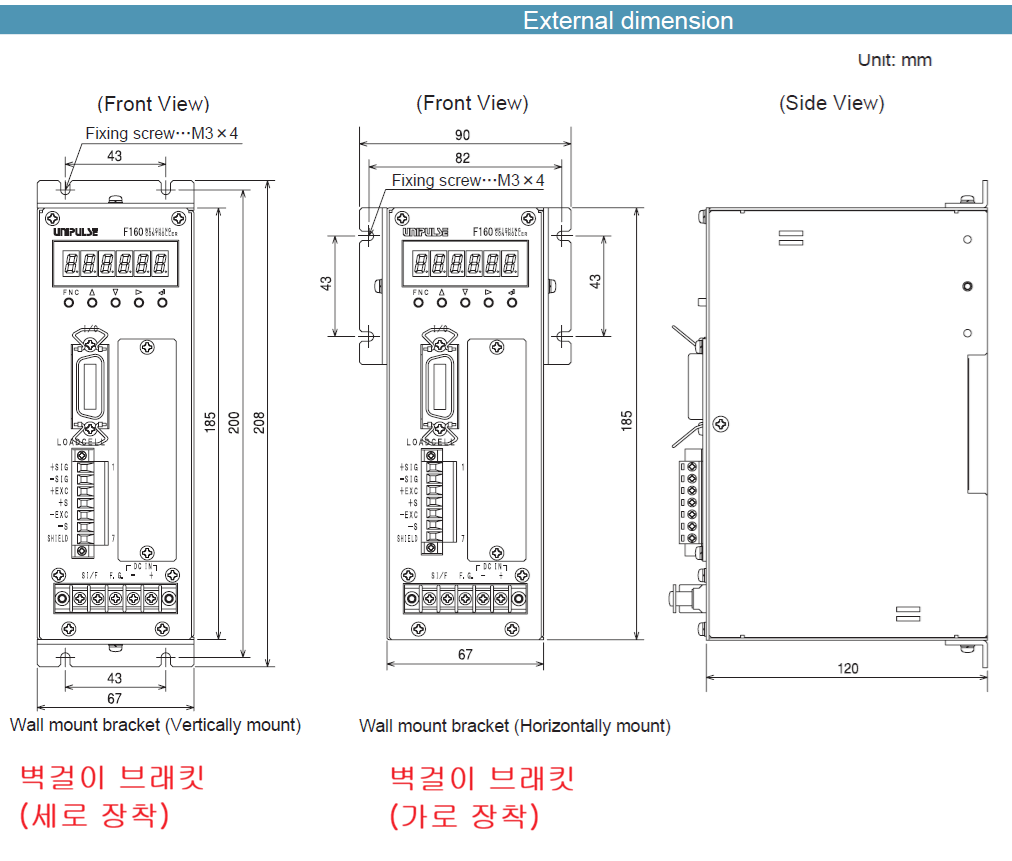

| 치수 | 가로 67mm × 세로 185mm × 두께 120mm (돌출부 제외) |
| 무게 | 약 1.2kg |
