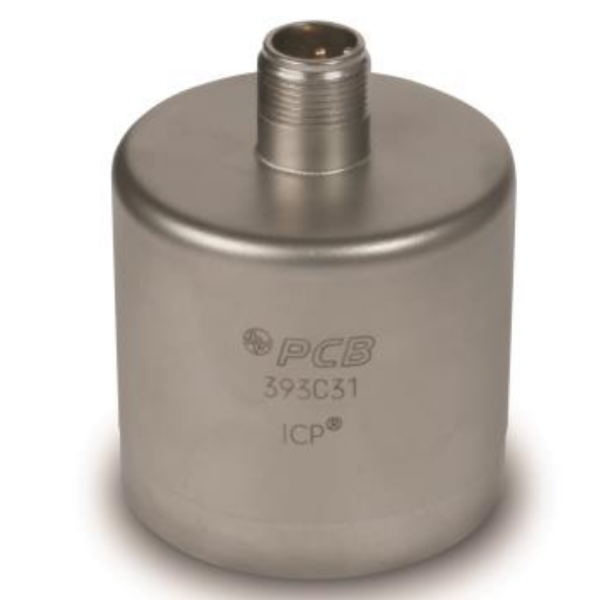

393C31 고감도 ceramic flexural ICP® 지진가속도계
지진, 고감도, 세라믹 굴곡 ICP® 가속도계, 10V/g, 0.5g, 주파수 응답 0.1~200Hz, 2핀 상단 커넥터.
| ENGLISH: | SI: | ||
|---|---|---|---|
| 성능 | |||
| 감도(±5%) | 10.0V/g | 1.02V/(m/s²) | [3] |
| 측정 범위 | 0.5g pk | 4.9m/s² pk | |
| 주파수 범위(±5%) | 0.1 ~ 200Hz | 0.1 ~ 200Hz | |
| 주파수 범위(±10%) | 0.07 ~ 300Hz | 0.07 ~ 300Hz | |
| 공진 주파수 | ≥950 Hz | ≥950 Hz | |
| 광대역 해상도 (1) | 0.2 µg rms | 2.0 µm/sec 2 rms | [2] |
| 비선형성 | ≤1% | ≤1% | [1] |
| 가로 감도 | ≤3% | ≤3% | [2] |
| 환경 | |||
| 과부하 한계(충격) | ±250 g pk | ±2453 m/s² pk | |
| 온도 범위 | -15 ~ +150°F | -26 ~ +65°C | |
| 온도 응답 | 그래프 참조 %/°F | 그래프 참조 %/°F | |
| 기본 변형률 감도 | ≤0.0002 g/µε | ≤0.002 (m/s²)/µε | |
| 전기 | |||
| Excitation Voltage | 18 to 28 VDC | 18 to 28 VDC | |
| Constant Current Excitation | 2~10mA | 2~10mA | |
| 출력 임피던스 | ≤500 Ohm | ≤500 Ohm | |
| 출력 바이어스 전압 | 8 to 12 VDC | 8 to 12 VDC | |
| 방전 시정수 | 5초 이상 | 5초 이상 | |
| 안정화 시간(편향의 10% 이내) | 60초 | 60초 | |
| Spectral Noise (0.1 Hz) | 0.232 µg/√Hz | 2.28 (µm/sec2)/√Hz | [2] |
| Spectral Noise (1 Hz) | 0.038 µg/√Hz | 0.372 (µm/sec2)/√Hz | [2] |
| Spectral Noise (10 Hz) | 0.012 µg/√Hz | 0.118 (µm/sec2)/√Hz | [2] |
| Spectral Noise (100 Hz) | 0.006 µg/√Hz | 0.059 (µm/sec2)/√Hz | [2] |
| Electrical Isolation (Case) | ≥100000000 Ohm | ≥100000000 Ohm | |
| 물리적 | |||
| 감지 요소 | 세라믹 | 세라믹 | |
| 센싱 지오메트리 | 굴곡 | 굴곡 | |
| 하우징 자재 | 스테인레스 스틸 | 스테인레스 스틸 | |
| Sealing | Hermetic | Hermetic | |
| 크기 - 직경 | 2.25인치 | 57.2mm | |
| 크기 - 높이 | 2.76인치 | 70.0mm | |
| 무게 | 26.4온스 | 748그램 | [2] |
| 전기 커넥터 | 2핀 MIL-C-5015 | 2핀 MIL-C-5015 | |
| 전기 연결 위치 | 맨 위 | 맨 위 | |
| 장착 나사 | 1/4-28 암나사 | 1/4-28 암나사 | |
| 장착 토크 | 2 to 5 ft-lb | 2.7~6.8Nm | |
| 공급 | ||
| 081B20 | 마운팅 스터드, 1/4-28 ~ 1/4-28 x 0.365" 길이, BeCu w/shoulder | 1 |
| ACS-11 | 단축 장행정 진동 시험기의 진폭 응답 교정 범위는 0.5Hz에서 상위 5% 지점까지이며, 최대 주파수는 1000Hz, 최소 주파수는 50mV/g입니다. | 1 |
| M081B20 | 미터법 장착 스터드, 1/4-28 ~ M6 x 0.75, BeCu (어깨 포함) | 1 |
