    AMTI  AD2.5D 6축 다축로드셀



    AD2.5D는 측면 커넥터와 상단 및 하단 표면에 나사산 인서트가있는 소형 맞춤형 6 축 힘 변환기입니다.

    트랜스 듀서의 본체는 양극 산화 처리 된 고강도 알루미늄으로 제조됩니다.

    방수 버전 SPC2.5D 또는 SPI2.5D는 견인 탱크, 해양 공학 및 기타 수중 응용 분야에 사용할 수 있습니다




    AD2.5D CAPACITY 비교ON

    MODEL

    CAPACITY

    AD2.5D-100

    100 LB

    AD2.5D-250

    250 LB

    AD2.5D-500

    500 LB

    AD2.5D-1000

    1,000 LB

    Fx, Fy, Capacity, lb, (N)

    50(222)

    125(556)

    250(1112)

    500(2224)

    Fz, Capacity, lb, (N)

    100(445)

      250(1112)

      500(2224)

        1,000(4448)

    Mx, My, Capacity, in*lb, (Nm)

    100(11.29)

     250(28.23)

      500(56.46)

      1,000(112.9)

    Mz, Capacity, in*lb, (Nm)

    50(5.65)

    125(14.11)

    250(28.23)

    500(56.46)

    Fx, Fy, Natural Frequency, Hz

    n/a

    n/a

    n/a

    n/a

    Fz, Natural Frequency, Hz

    n/a

    n/a

    n/a

    n/a

    Mx, My, Natural Frequency, Hz

    300

    500

    700

    1,000

    Mz, Natural Frequency, Hz

    n/a

    n/a

    n/a

    n/a

    Fx, Fy, Sensitivity, μV/[V*lb] (μV/[V*N])

    24(5.4)

    9.6(2.16)

    4.8(1.08)

    2.4(0.54)

    Fz, Sensitivity, μV/[V*lb] (μV/[V*N])

    6(1.35)

    2.4(0.54)

    1.2(0.27)

    0.6(0.135)

    Mx, My, Sensitivity, μV/[V*in*lb] (μV/[V*Nm])

    30(266)

    12(106.3)

    6(53.14)

    3(26.57)

    Mz, Sensitivity, μV/[V*in*lb] (μV/[V*Nm])

    24(213)

    9.6(85.02)

    4.8(42.51)

    2.4(21.25)

    FxFy

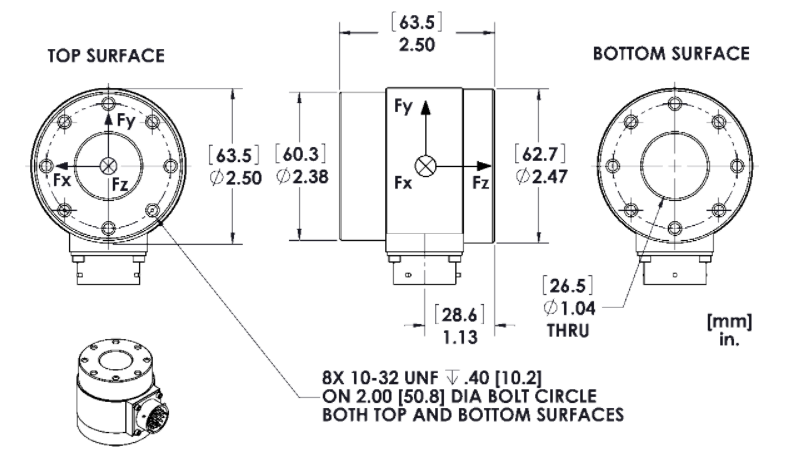

    치수 (LxDia)63.5 x 63.5mmIP 등급IP50
    무게0.455kg감지 요소스트레인 게이지 브리지
    채널Fx, Fy, Fz, Mx, 내, Mz증폭기필수
    본체 재질알루미늄아날로그 출력6Channels
    온도 범위-17.78 ~ 51.67 ° C디지털 출력USB; 아래 참고 사항 참조
    Excitation
    		최대 10VCrosstalk
    		< 2% on all channels
    Fx, Fy, Fz 히스테리시스± 0.2 % 풀 스케일 출력Fx, Fy, Fz 비선형 성± 0.2 % 풀 스케일 출력


    AD2.5D-445N


    ChannelFxFyFzUnitsMxMyMzUnits
    Capacity222222445N11115.6N-m
    Sensitivity5.45.41.35μv/v-N266266213μv/v-N-m
    Natural frequency---Hz300300-Hz
    Stiffness (X 105)17.5317.53298N/m--0.0226N-m/rad



    AD2.5D-1112N

    ChannelFxFyFzUnitsMxMyMzUnits
    Capacity5565561112N282814N-m
    Sensitivity2.72.70.674μv/v-N137.3137.3106.3μv/v-N-m
    Natural frequency---Hz500--Hz
    Stiffness (X 105)52.652.6789N/m--0.565N-m/rad


    AD2.5D-2224N


    ChannelFxFyFzUnitsMxMyMzUnits
    Capacity111211122224N565628N-m
    Sensitivity1.351.350.337μv/v-N70.8570.8553.14μv/v-N-m
    Natural frequency---Hz700--Hz
    Stiffness (X 105)105.2105.21578N/m--1.13N-m/rad



    AD2.5D-4448N


    ChannelFxFyFzUnitsMxMyMzUnits
    Capacity222422244448N11311356N-m
    Sensitivity0.6740.6740.169μv/v-N35.4235.4226.57μv/v-N-m
    Natural frequency---Hz1000--Hz
    Stiffness (X 105)2102103156N/m--2.26N-m/rad
