TOKYO SOKKI PFLW / PLW 목재 장기 측정 용 게이지
목재 및 석 고용 LF 시리즈 스트레인 게이지는 뒷면에 특수 플라스틱을 사용하는 호일 게이지입니다.
격자 패턴은 탄성 계수가 낮은 재료를 측정하는 데 적합하며 시편에 대한 스트레인 게이지의 보강 효과를 줄입니다.
게이지는 11 × 10-6 / ℃ 재료에 대해 자체 온도 보상됩니다.
CE 마크인 GOBLET가있는 새로운 스트레인 게이지 시리즈가 추가되었습니다.
이 CE 준수 제품 시리즈는 RoHS 지침을 준수합니다.
이 게이지는 무연 납땜 및 고유 한 탭 디자인을 갖춘 기존 스트레인 게이지의 기능을 능가합니다.
CE 준수 연장 리드선도 제공됩니다.
폴리 에스테르 스트레인 게이지에 금속박을 뒷받침하는 새로운 구조의 장기 측정 용 스트레인 게이지입니다. 금속박을 뒷받침함으로써 목재의 습기에 의한 스트레인 게이지에 영향을 줄일 수 있습니다. 지금까지 어려웠던 목재의 장기 측정을 제공합니다.
| 주요 대상 재료 | 목재 |
|---|---|
| 사용 온도 범위 | -20 ~ + 80 ℃ |
| 온도 보상 범위 | + 10 ~ + 80 ℃ |
| 주요 적용 접착제 | PS |
| 기반 재료 | 폴리 에스테르 |
| 저항 소자 | Cu-Ni 계 선 호일 |
| 실온에서 변형 한계 | 2 % (20,000 × 10 -6 변형) |
| 실온에서 피로 한계 | 1 × 10 5 (± 1000 × 10 -6 변형) |

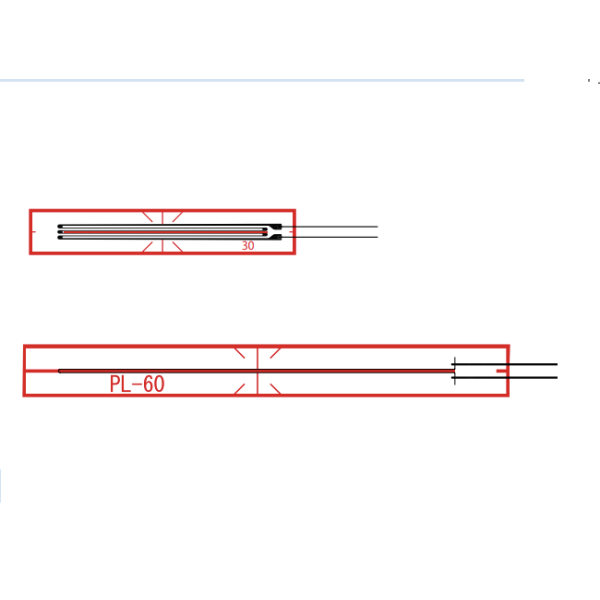

| 형명 | 게이지 길이 (mm) | 게이지 폭 (mm) | 베이스 길이 (mm) | 베이스 폭 (mm) | 저항 값 (Ω) |
|---|---|---|---|---|---|
| PFLW-30-11 | 30 | 2.3 | 40 | 7 | 120 |
| PFLW-60-11 | 60 | 1 | 74 | 8 | 120 |
※ 옵션 -F 대응 (무연)
※ 주문은 10 장 단위로 가능합니다.
| 사용 목적 | 품명 | 리드선 기호 | 리드선의 사용 온도 범위 (℃) | 형 식 예 |
|---|---|---|---|---|
| 일반 측정 (온도 변화 없음) | 평행 비닐 선 | LJC-F | -20 ~ + 80 | PFLW-30-11-3LJC-F |
| 일반 측정 | 3 평행 비닐 선 | LJCT-F | -20 ~ + 80 | PFLW-30-11-3LJCT-F |
| 중고 온 | 3 평행 특수 비닐 선 | LXT-F | -20 ~ + 150 | PFLW-30-11-3LXT-F |
| 1 게이지 4 선식 | 폴리 프로필렌 4 평행선 (모듈 포함) | LQM-F | -20 ~ + 100 | PFLW-30-11-3LQM-F |
| 비닐 4 평행선 (모듈 포함) | LBQM-F | -20 ~ + 80 | PFLW-30-11-3LBQM-F |
| 형명 | 게이지 길이 (mm) | 게이지 폭 (mm) | 베이스 길이 (mm) | 베이스 폭 (mm) | 저항 값 (Ω) | 리드선 길이 | 리드선의 형명 |
|---|---|---|---|---|---|---|---|
PFLW-30-11 PLW-30-11 | 30 | 2.3 | 40 | 7 | 120 | 2 선 1m 부착 2 선 3m 부착 2 선 5m 부착 3 선 3m 부착 3 선 5m 부착 | -1LJC-F -3LJC-F -5LJC-F -3LJCT-F -5LJCT-F |
PFLW-60-11 PLW-60-11 | 60 | 1 | 74 | 8 | 120 | 2 선 1m 부착 2 선 3m 부착 2 선 5m 부착 3 선 3m 부착 3 선 5m 부착 | -1LJC-F -3LJC-F -5LJC-F -3LJCT-F -5LJCT-F |
※ 옵션 -F 대응 (무연)
※ 주문은 10 장 단위로 가능합니다.
