    TOKYO SOKKI 스트레인게이지 Cable


    스트레인 게이지 전용 리드선


    스트레인 게이지는 확장 리드선을 사용하여 스트레인 측정 장비에 연결됩니다. 사용 조건에 따라 다양한 종류의 리드선을 선택할 수 있습니다. 또한, 대부분의 TML 스트레인 게이지는 공장에서 사전 부착된 확장 리드선과 함께 사용할 수 있습니다. 이러한 리드선 통합 스트레인 게이지는 스트레인 게이지 설치 중 리드선 연결 작업을 크게 줄여줍니다. 연장 리드선 및 리드선 일체형 스트레인 게이지에 대해서는 언제든지 TML 또는 현지 대리점에 문의하십시오.

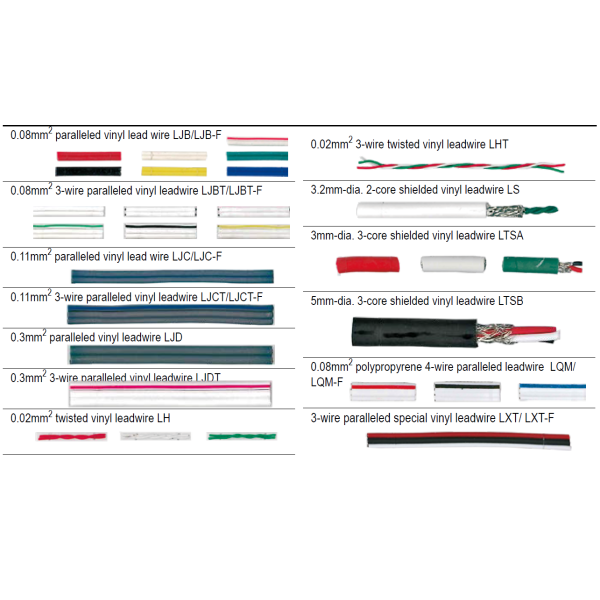

    비닐 리드선(표준 길이: 1m, 3m, 5m)

    비닐 리드선은 스트레인 게이지 리드선으로 널리 사용됩니다. 다양한 종류가 있으며 경제적입니다. 비닐 절연체에 색상을 지정할 수 있으므로 이러한 와이어를 사용하면 로제트 또는 다축 게이지의 각 축에 대한 색상 코딩이 가능합니다. 각 코어는 연선으로 구성되어 있어 리드선이 유연하고 다루기 쉽습니다. 리드선 끝부분을 쉽게 가공하여 연결 작업을 할 수 있습니다.









    • ・세경 비닐선(리드선 코드 LH, LHT)

      매우 얇은 비닐 절연과 심선이 특징인 리드선으로 좁은 공간에서의 배선에 적합합니다. 각 코어는 연선으로 구성되어 리드선을 유연하게 만들고 반복적인 굽힘으로 인한 파손을 최소화합니다.

      ・실드 비닐선(리드선 코드 LTSA, LTSB) 알루미늄 호일 또는 편조 동선으로 만든 실드가 있는 3심 전선입니다. 겉은 비닐로 되어있습니다. 실드는 노이즈의 영향을 줄이는 효과가 있습니다.

      리드선 유형

      (리드선의 사양 코드)

      코어/직경

      (단면적)

      적용온도(℃)리드선의 총 저항(Ω)외피 치수(mm)

      롤당 길이 *1 (m)

      Cable color
      2선 병렬 비닐 리드선
      (LJB/LJB-F *4 )
      7/0.12
      (0.08mm 2 )
      -20 ~ +800.441.1×2.2

      200 *2


      or 400m

      Red-White, Red, Green,

      Black, White, Yellow, Blue

      (2,3축용 기본사양)

      Order Code : 2WP008DL

      3선 병렬 비닐 리드선
      (LJBT/LJBT-F *4 )

      1.1×3.3White, One wire with Blue, Red, or Orange stripe *3
      2선 병렬 비닐 리드선
      (LJC/LJC-F *4 )
      10/0.12
      (0.11mm 2 )
      -20 ~ +800.321.4x2.8200

      Grey

      (1축용 기본사양)

      Order Code : 2WP011

      3선 병렬 비닐 리드선
      (LJCT/LJCT-F *4 )
      1.4×4.2100

      Grey, One wire with Blue stripe*3

      Order Code : 3WP011

      2선 병렬 비닐 리드선
      (LJD)
      LJD
      12/0.18
      (0.3mm 2 )
      -20 ~ +800.121.9x3.8200Grey
      3선 병렬 비닐 리드선
      (LJDT)
      1.9×5.7100White, One wire with Red stripe*3
      2선 꼬인 비닐 리드선
      (LH)

      5/0.07
      (0.02mm 2 )
      -20 ~ +1001.8Φ0.8100

      Red, Green, White

      (위 색상중 선택 가능:보통Red )

      3선 꼬임 비닐 리드선
      (LHT)

      Φ1.9Red, Green, White
      3.2mm 직경 2심 실드 비닐 리드선
      (LS)
      7/0.12
      (0.08mm 2 )
      -20 ~ +800.44Φ3.2200Outer : White
      Core wire : Green-Green
      3mm 직경 3심 실드 비닐 리드선
      (LTSA/LTSA-F *4 )
      7/0.12
      (0.08mm 2 )
      -20 ~ +800.44Φ3.0200Outer : Red, White or Green
      Core wire : Red-Black-White
      5mm 직경 3심 실드 비닐 리드선
      (LTSB/LTSB-F *4 )
      LTSB/LTSB-F
      7/0.26
      (0.3mm 2 )
      -20 ~ +800.1Φ5.0200Outer : Black
      Core wire : Red-Black-White
      폴리프로필렌 4선 병렬 리드선
      (LQM/LQM-F *4 )
      7/0.12
      (0.08mm 2 )
      -20 ~ +1000.440.9×4.0200White, One wire with Red, Black, or Blue stripe *3
      3선 병렬형 특수 비닐 리드선
      (LXT/LXT-F *4 )
      7/0.12
      (0.08mm 2 )
      -20 ~ +1500.440.9x2.7200Red-Black-White

      *1: 리드선은 1롤씩 공급됩니다.
      *2: 빨간색 리드선 및 3선 병렬선에만 해당됩니다. 다른 것의 길이는 400m입니다.
      *3: 스트라이프는 쿼터 브리지 3선 연결에서 독립선을 구별하기 위한 것입니다.
      *4: 옵션 코드 "-F"의 리드선에는 무연 납땜이 사용됩니다.
