UBF 복합 재료용 소형 스트레인 게이지 요약정보 및 구매

정적 측정 -30 ~ + 120 ℃ 동적 측정 -30 ~ + 150 ℃

판매가격 전화문의
제조사 TOKYO SOKKI
원산지 일본
모델 UBFLAB

관련상품

  • 상품 정보

    상품 상세설명

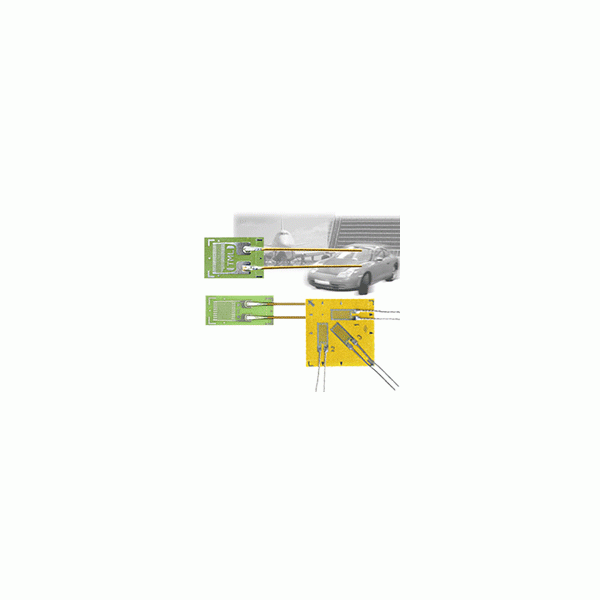

     UBF 시리즈 복합재료용 소형 스트레인 게이지


    복합 재료를 대상으로 개발 한 스트레인 게이지에서 피 측정 물에 대한 구속 효과를 최소화하기 위해 우리 고유의 특수 그리드 형상을 한 스트레인게이지입니다.

    부드러운 게이지 기반의 개발에 의해 열 사이클의 반복 횟수와 게이지 크리프 특성이 기존 스트레인 게이지에 비해 크게 향상되었습니다 (Tokyo Measuring Instruments Laboratory 비교).

    또한 옵션 (-F)에서 무연 사양에도 대응 가능합니다.




    주요 대상 재료섬유 강화 플라스틱 복합 재료
    사용 온도 범위정적 측정 -30 ~ + 120 ℃
    동적 측정 -30 ~ + 150 ℃
    온도 보상 범위-
    주요 적용 접착제EB-2, CN, NP-50
    기반 재료폴리이미드 아미드
    저항 소자Cu-Ni 계
    실온에서 변형 한계3 % (30000 × 10 -6 변형)
    실온에서 피로 한계1 × 10 6 (± 1500 × 10 -6 변형)



    Single  Element


    Gauge patternTypeGauge
    length
    (mm)
    Gauge
    width
    (mm)
    Backing
    length
    (mm)
    Backing
    width
    (mm)
    Resistance
    (Ω)

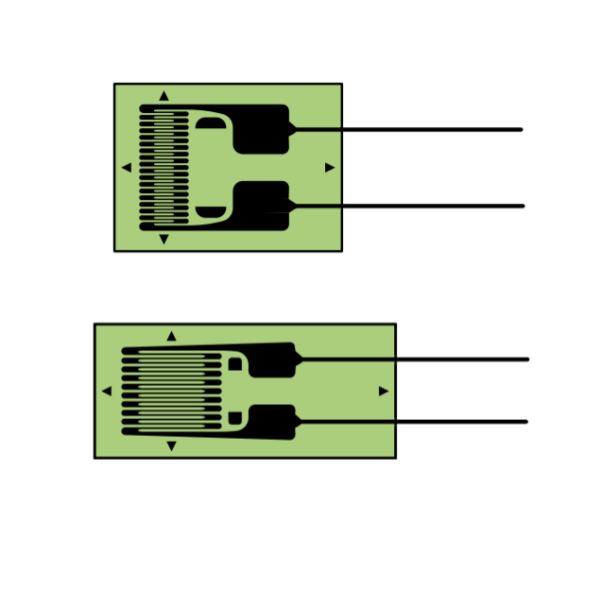

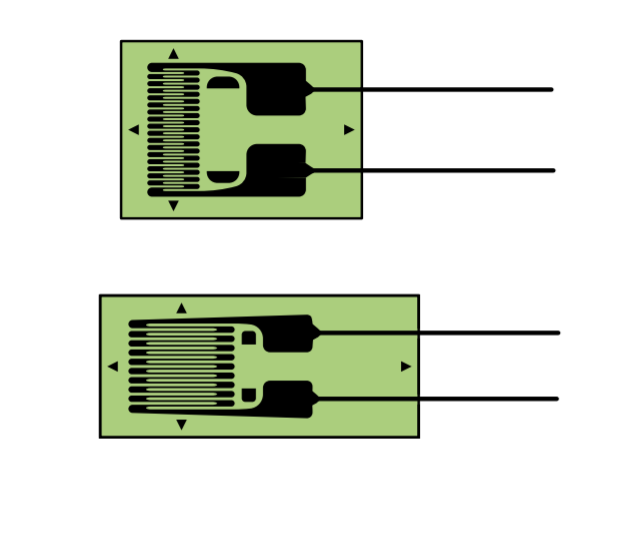

    img_ubf_01UBFLA-030.31.93.42.5120
    img_ubf_02UBFLA-111.34.52120

    ※ 옵션 -F 대응 (무연)
    각 패키지에는 10 개의 게이지가 포함되어 있습니다.
    * 리드선 부착은 주문 제작 가능합니다.





    PurposeLead wires리드선 기호
    리드선의 사용
    온도 범위 (℃)
    Gauge type exampled
    일반 측정
    (온도 변화 없음)
    2-wire parallel vinyl wireLJB-F-20 to +80UBFLA-1-3LJB
    2-strand twisted vinyl wireLHUBFLA-1-3LH
    일반 측정3-wire parallel vinyl wireLJBT/LJBT-F-20 to +80UBFLA-1-3LJBT
    3-strand twisted vinyl wire (3-wire system)LHTUBFLA-1-3LHT
    중고 온
    3-wire parallel special vinyl wireLXT/LXT-F-20 to +150UBFLA-1-3LXT
    3-strand twisted FEP single-core wire6FB♦LT-269 to +200UBFLA-1-6FB3LT

    ※ ○ 리드선 길이
