TOKYO SOKKI YHF 시리즈 소성게이지
소성 영역 스트레인 게이지 YHF 시리즈는 실온에서 변형 한계가 30 ~ 40 %의 초대형 스트레인 측정 용 스트레인 게이지입니다.
탄성 영역 및 대 변형의 반복 측정에 사용할 수 없습니다.
※ 접착 후 장시간 (4 일 이상) 방치 후 측정되는 경우 접착제는 CN-Y를 권장합니다.CN-Y로 접착 한 경우 일년 후에도 큰 변형 측정이 가능합니다. (시험체를 실내 상온 보관 한 경우)
주요 대상 재료 | 금속 |
---|---|
사용 온도 범위 | -30 ~ + 80 ℃ |
온도 보상 범위 | - |
주요 적용 접착제 | CN, CN-Y |
기반 재료 | 특수 플라스틱 |
저항 소자 | 특수 합금 |
실온에서 변형 한계 | 30 ~ 40 % (300000 ~ 400000 × 10 -6 Strain) |
실온에서 피로 한계 | 2 × 10 4 (± 1500 × 10 -6 Strain) |

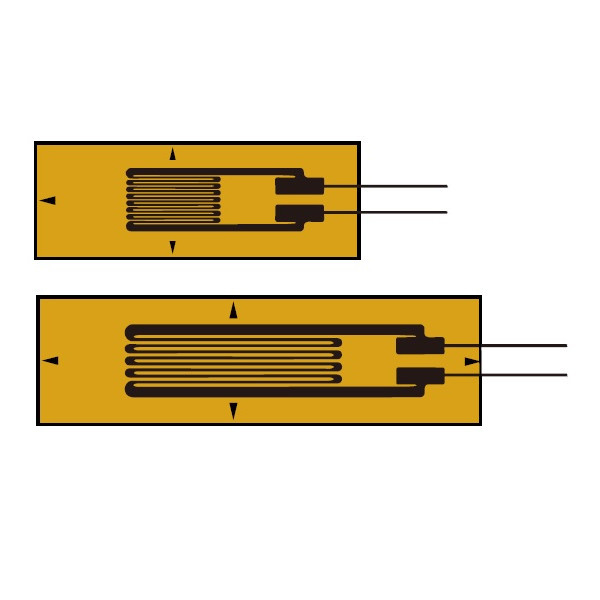

게이지 패턴 | 형명 | 게이지 길이 (mm) | 게이지 폭 (mm) | 베이스 길이 (mm) | 베이스 폭 (mm) | 저항 값 (Ω) |
---|---|---|---|---|---|---|
단축 | YHFLA-2 | 2 | 1.5 | 8 | 2.7 | 120 |
YHFLA-5 | 5 | 1.7 | 11 | 3 | 120 |
※ 옵션 -F 대응 (무연)
※ 주문은 10 장 단위로 가능합니다.
YHF 시리즈 추천 스트레인 게이지 전용 리드선
사용 목적 온도 범위 (℃) | 품명 | 리드선 기호 | 리드선의 사용 온도 범위 (℃) | 형 식 예 |
---|---|---|---|---|
일반 측정 (온도 변화 없음) | 평행 비닐선 | LJC-F | -20 ~ + 80 | YHFLA-5-3LJC-F |
일반 측정 (온도 변화 있을때 ERROR 축소) | 3 평행 비닐선 | LJCT-F | -20 ~ + 80 | YHFLA-5-3LJCT-F |
