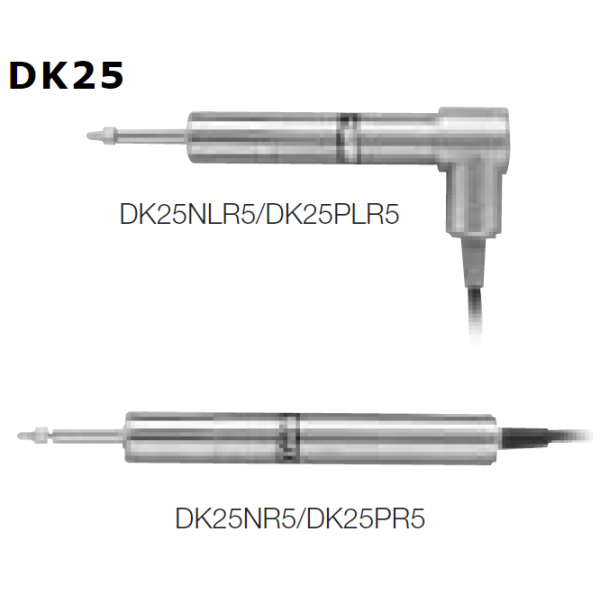

DG25 대체모델임
측정범위 : 25mm
분해능: 0.5µm/측정전구간
정밀도 : ±2μm

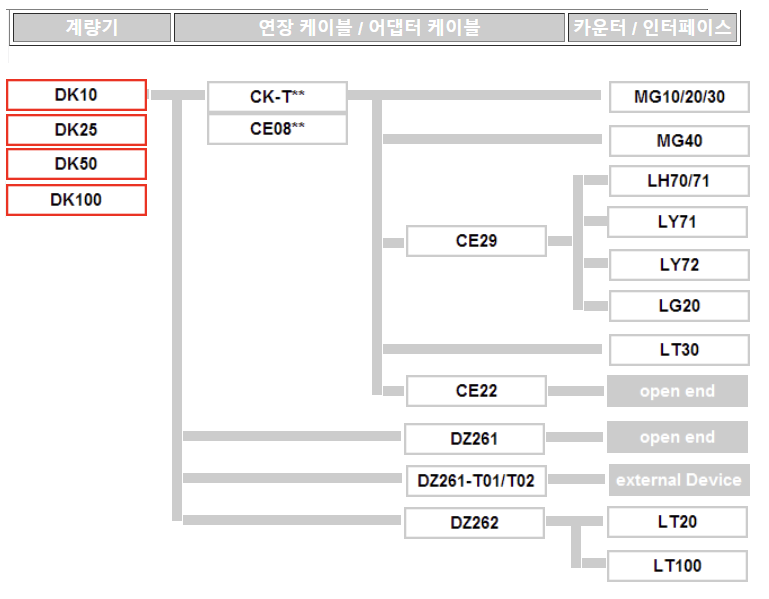

변환ADAPTER 사용시 LT20A 사용가능
| 주요 사양 | |||||
|---|---|---|---|---|---|

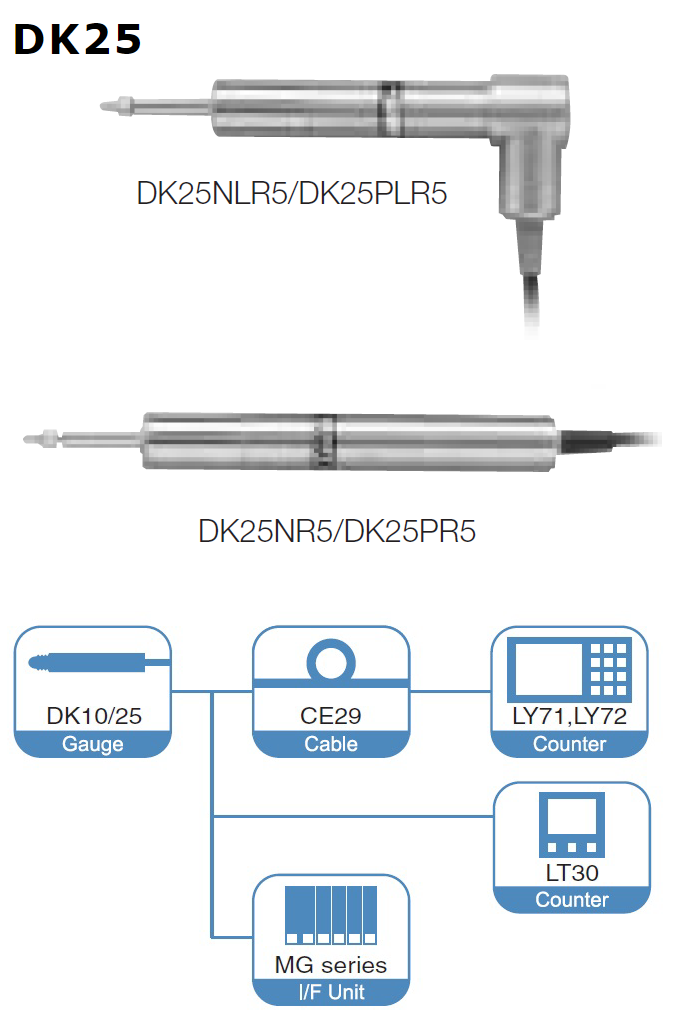

※ 1 LT30 시리즈, MG 시리즈, LY70 시리즈에 연결하는 경우, 해상도 설정이 필요합니다. 자세한 내용은 각각의 사용 설명서를 참조하십시오. 기재 내용은 예고없이 변경 될 수 있습니다. | |||||
| 형명 | DK25NR5 | DK25PR5 | DK25NLR5 | DK25PLR5 | |
| 출력 | A / B / Z 상 전압 차동 라인 드라이버 출력 (EIA-422을 준수) | ||||
| 최고 분해능 ※ 1 | 0.5 μm | ||||
| 측정 범위 | 25mm | ||||
| 정확도 (20 ° C에서) | 2 μm pp | ||||
| 측정 력 (20 ℃에서) | 위 방향 | 0.4 ± 0.3 N | 4.9 N 이하 | 0.4 ± 0.3 N | 4.9 N 이하 |
| 가로 방향 | 0.7 ± 0.35 N | 4.9 N 이하 | 0.7 ± 0.35 N | 4.9 N 이하 | |
| 아래 방향 | 1 ± 0.4 N | 4.9 N 이하 | 1 ± 0.4 N | 4.9 N 이하 | |
| 원점 | 1 개 (스핀들 이동 1 mm ± 0.5 mm의 위치에서) | ||||
| 최대 응답 속도 | 250 m / min | ||||
| 진동 | 150m / s 2 (10 ~ 2000Hz) | ||||
| 충격 | 1500m / s 2 (11ms) | ||||
| 보호 등급 | IP50 | IP64 | IP50 | IP64 | |
| 사용 온도 범위 | 0 ° C ~ 50 ° C | ||||
| 저장 온도 범위 | -20 ° C ~ 60 ° C | ||||
| 전원 전압 | DC +5 V ± 5 % | ||||
| 소비 전력 | 1 W 미만 | ||||
| 케이블 길이 | 약 2.5 m | ||||
| 스템 직경 | φ20 (0 ~ -0.013) mm | ||||
| 질량 ※ 2 | 약 300 g | ||||
| 측정자 | 초경 구면 부착 DZ-122 (설치 나사 M2.5) | ||||
| 출력 케이블 길이 (후속 전자 부까지) | 22 m max. | ||||
| 부속품 | + PM4 x 5 나사 (2 개), 취급 설명서 | ||||
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

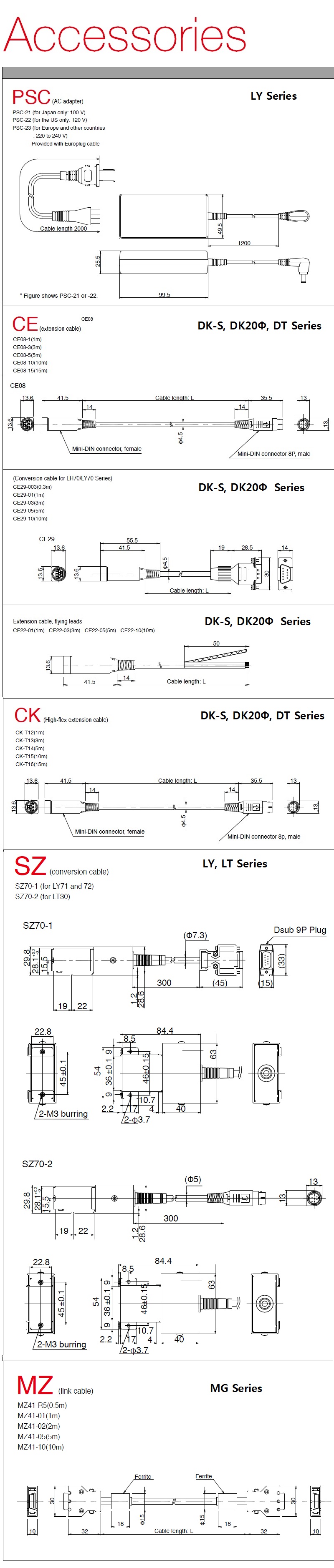

연장케이블
