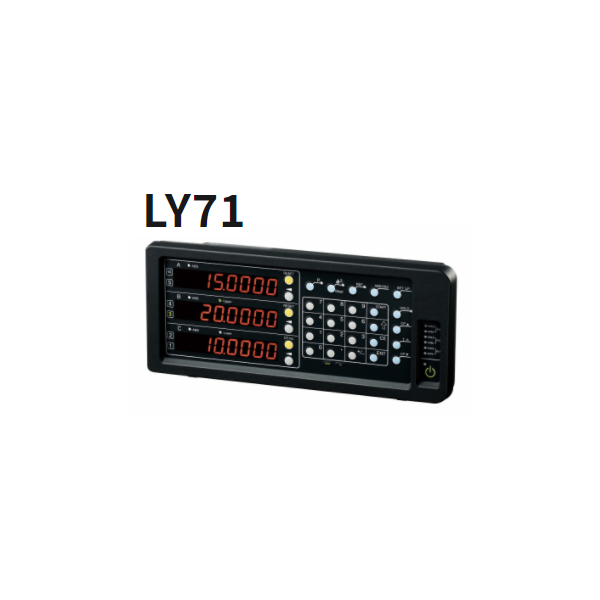

MAGNESCALE LY71 > 변위계
DK 시리즈 용 카운터
입력축 : 1 ~ 2 축 (2 축 추가 기능 가능. 추가시 추가 만 표시 가능)
입력 분해능 : 0.1,0.5,1,5,10μm 확장 : 100,25,20,2,0.05μm
BCD / 릴레이 / 오픈 컬렉터 (옵션)
관련상품
-
전화문의
-
전화문의
-
전화문의
-
전화문의
-
전화문의
-
전화문의
-
전화문의
-
전화문의
-
상품 정보
상품 상세설명
MAGNESCALE LY71의 특징
다양한 필드 유스의 측정 및 제어합니다. 필요한 출력 보드의 확장이 가능하다.
- 확장 보드 장착에 의한 각종 출력이 가능하다. BCD 출력 (옵션), 비교기 기능 : 릴레이 / 오픈 컬렉터 (옵션)
- 측정 데이터의 집계에 편리한 피크 홀드 기능
- 자동 측정에 편리한 각종 외부 입력 기능
- 최소 표시량 전환
- 데이터 저장
- 리셋 / 프리셋 / 재시작
- 길이 측정 단위 원점 검출
- 스케일링
- 깜박임 방지

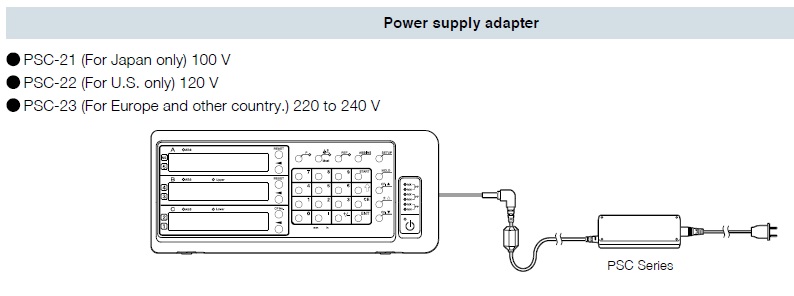

- 전원은 별매 AC 어댑터 (PSC-21A)가 필요합니다.
스펙
| 주요 사양 |
|---|
기재 내용은 예고없이 변경 될 수 있습니다. |
| 형명 | LY71 |
| 용도별 사양 | - |
| 입력 축수 | 1 ~ 2 축 (2 축 추가 기능 가능. 추가시 추가 만 표시 가능) |
| 디스플레이 | 7 자리와 마이너스를 표시 색상 : 앰버 표시창 : 1 ~ 3 축분 (설정에서 불필요한 축이 꺼 가능. 각 데이터의 표시 위치 설정에 의한) |
| 표시 데이터 | 각 축의 현재 값 · 최대 · 최소치 · PP 값 |
| 입력 해상도 | - 리니어 사용시 표준 : 0.1um, 0.5um, 1um, 5um, 10um
- 확장 : 100um, 50um, 25um, 20um, 2um, 0.05um 추가 할 수 있습니다.
- 각도 사용시 표준 : 1s, 10s, 1min, 10min 확장 : 1 번이 추가됩니다.
|
| 표시 분해능 | 길이 측정 단위 입력 해상도 이상 |
| 입력 신호 | A / B 상 신호 (최소 위상차 50ns), Z 상 신호 (EIA-422 호환) |
| 알람 표시 | 길이 측정 장치 미 접속 과속 최대 표시량 초과 전원 차단, 저장 데이터 오류 |
| 재설정 | 각 축의 리셋, 알람 해제 외부 리셋 입력 있습니다 |
| 다시 시작 | 각 축 전축 피크 값 다시 시작 |
| 프리셋 | 각 축 3 개까지 값을 저장 · 편집 가능 (외부 프리셋 값 리콜 입력 가능) |
| 마스터 맞춤 기능 | 전원 ON시 원점 통과 마스터 값을 재현 |
| 기준점 / 원점 기능 | 각 축 1 개의 값을 저장 · 편집 가능 (마스터 맞춤 기능 미사용시) |
| 홀드 기능 | - 래치 포즈에서 선택
- 래치 : 래치하는 동안 표시 홀드 (디스플레이 홀드)
- 포즈 : 포즈하고있는 동안, 피크 연산 중단 (최대 연산 홀드)
|
| 선형 보정 | 길이 측정 장치의 카운트 값에 대해 일정량의 보정을 겁니다. 보정량 표준 : ± 600um / m (확장 : ± 1000um / m) |
| 스케일링 기능 | 0.100000 ~ 9.999999 |

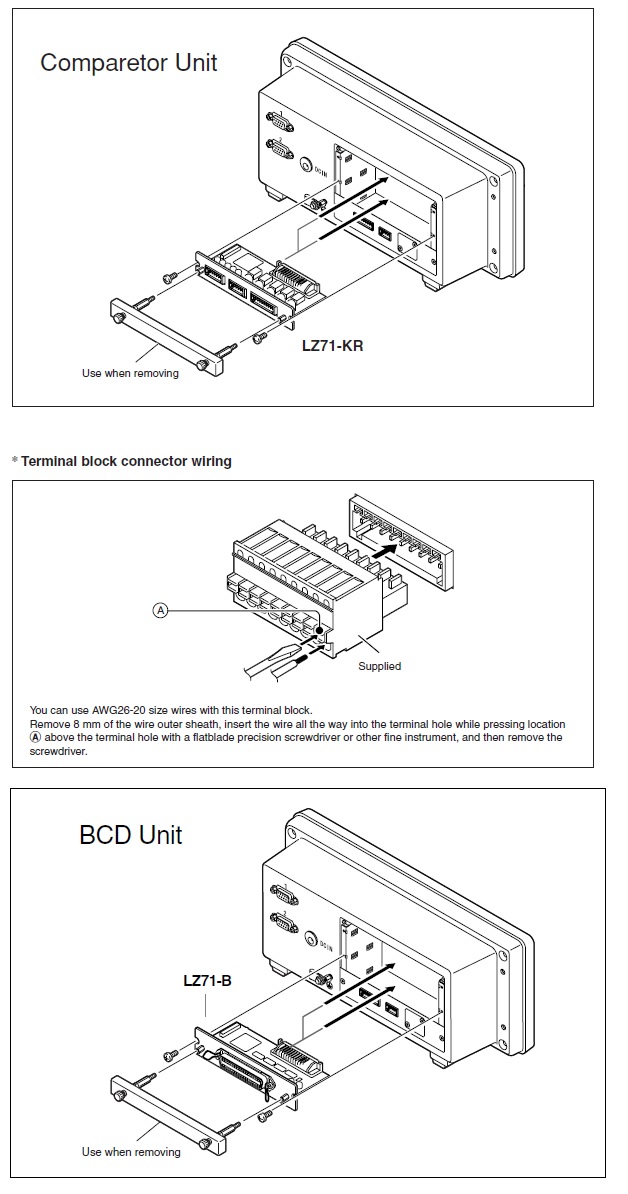

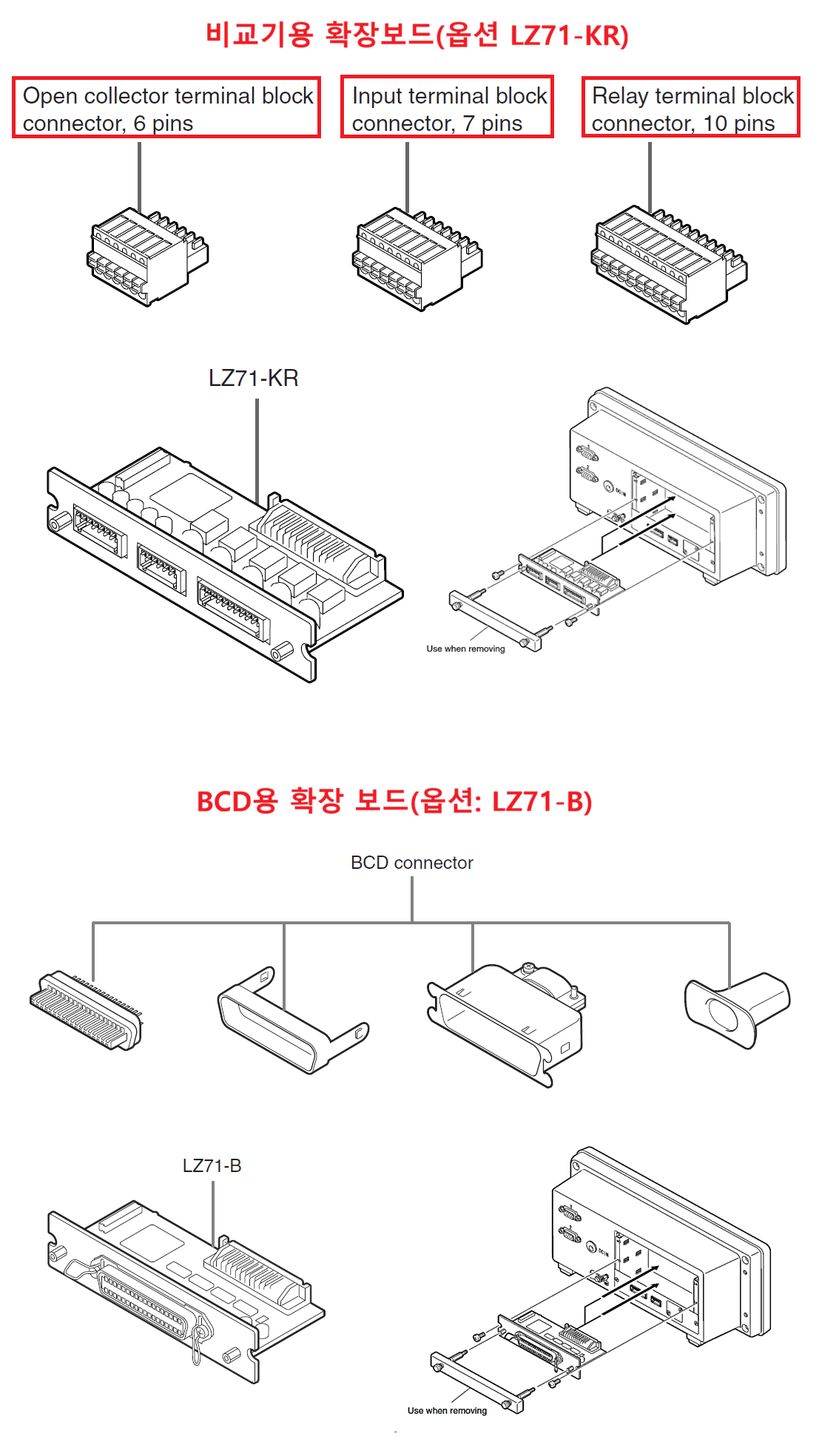

| 입출력 | - BCD 확장 보드 (별매 : LZ71-B) 1 ~ 2 장 사용 가능 (2 매 사용시는 추가 불가)
- 비교기 확장 보드 (별매 : LZ71-KR)
|
| 전원 | DC12V 정격 0.75A 최대 1A, AC100V-240V ± 10 % (별매 AC 어댑터를 구입하십시오) |
| 소비 전력 | 최대 32VA (별매 AC 어댑터 PSC-21 사용시) |
| 온도 범위 | 동작 : 0 ~ 40 ℃ (결로가 없을 것) 보존 : -20 ~ 60 ℃ (결로가 없을 것) |
| 질량 | 약 1.5kg |
상품 정보 고시
-
사용후기
-
상품문의
-
배송/교환정보
배송
배송지역 : 배송지역은 전국입니다.
배송기간 및 지연
- 평일 오후 3:00 이전에 입금 확인이 되는 경우 당일 출고가 가능합니다.
- 단 구매자의 요청이나 추가 작업이 필요한 경우는 협의 한 날에 배송합니다.
- 평균 배송기간은 3일이며 각 지역별 택배영업소의 사정에 따라 1-2일 정도 지연이 될 수 있습니다..
- 경우에 따라서 7일 이상 소요 되는 제품도 있습니다.
- 수입품 및 주문 제작품은 별도의 기간을 통보해 드립니다.
- 연휴나 자연재해, 재고(수입) 입고 지연 등으로 배송이 지연될 수 있습니다.
- 운송장의 번호를 조회하시면 제품의 이동 경로를 좀 더 자세히 확인 할 수 있습니다.
- ※ 고객님의 주문시점과 상품을 준비하는 과정의 시간 차이로 주문하신 상품이 품절 될 수 있습니다.
교환
교환/반품(환불) 안내
- 교환 및 반품(환불) 문의는 고객센터 031-750-0780 으로 연락 주시기 바랍니다.
상품 반송 시 반송 비용은 구매자 부담 원칙입니다. 반품 전에 반드시 판매자와 협의하세요. - 상품에 명백한 하자가 있는 경우 : 교환 가능 여부에 대해 판매자와 협의하세요.
- 상품에 명백한 하자가 없는 경우 : 상품 훼손 및 사용을 안했을 경우 반품이 가능합니다.(반송비용은 구매자 부담)
- 상품가치가 현저하게 떨어져 재판매가 불가능한 경우 교환/환불이 되지 않습니다.
- 환불은 판매자가 반품 상품을 수령한 후에 처리됩니다.
- 구매자의 주문결제 후 판매자의 상품품절 및 단종 등에 의해 배송이 불가능한 경우, 전자상거래 등에서의 소비자보호에 관한 법률 제15조 2항에 의거하여 판매자가 상품 발송 후에는 주문 취소가 접수되더라도 발송된 상품의 배송비는 구매자 부담입니다.
교환/반품 사유
- 제품 하자 및 파손 : 배송비 자사부담
- 오배송(동일상품, 동일사이즈, 동일색상으로만 교환해 드립니다.) : 배송비 자사부담
- 고객변심(단순변심 방지 스티커 개봉시 불가) : 배송비 고객부담
- 기타 : 별도협의
-
- 전자상거래 등에서의 소비자 보호에 관한 법률에 의한 반품규정이 판매자가 지정한 반품조건보다 우선합니다.
- 구매자가 미성년자인 경우에는 상품 구입시 법정 대리인이 동의하지 아니하면 미성년자 본인 또는 법정 대리인이 구매 취소할 수 있습니다.
AS 및 상품 문의 안내
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.
-
해시태그
#LY71

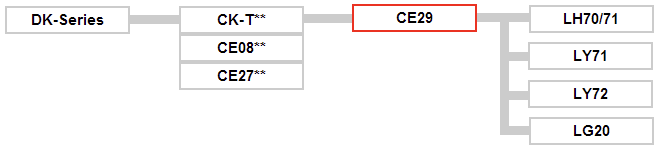

|  | | CE29-01: | cable (1 m) | CE29-03: | cable (3 m) | CE29-05: | cable (5 m) | CE29-10: | cable (10 m) | Discontinued: | | Advice: | |
| |
|
| |
| Scale | Extension Cable / Adaptor Cable | Counter / Interface |
|
Product code | Type | Description | 97928697 | CE29-01 | Adaptor cable (1 m) | 97928698 | CE29-03 | Adaptor cable (3 m) | 97928699 | CE29-05 | Adaptor cable (5 m) | 97928700 | CE29-10 | Adaptor cable (10 m) |
|
Product Code | Displays with Output function |
97928722 | LY71 Display ( max 2 axes) |
97900479 | AC Adaptor PSC23 (Power supply) |
|
97928724 | LZ71-B ( BCD output Board ) | 97928725 | LZ71-KR ( Comparator funcion output Board) |
|
|
50222445 | KONSOLE-D (for Lathe machines) | 50222446 | KONSOLE-F (for milling machines) |
|
|
97967301 | SZ51-MS01 (f. CE05-xx/CE07-xx/CH01-LWxx) | 97928115 | SZ70-1 Adapter for GB-A (CH01) for LH70/71 |
|
|
97952301 | CE05-3C cable(3m;Hirose 7P/HA31A) | 97952302 | CE05-5C cable(5m; Hirose 7P/HA31A) |
|
|
97928697 | CE29-01 Cable 1m | 97928698 | CE29-03 Cable 3m | 97928699 | CE29-05 Cable 5m | 97928700 | CE29-10 Cable 10m |
|
|
97928768 | MT13-01 | Detektor ( 1µm resolution) | 97928769 | MT13-05 | Detektor ( 5µm resolution) | 97928770 | MT13-10 | Detektor ( 10µm resolution) |
|
|
97950946 | CH33-03CPD with armor / PVC / Sub-D | 97950956 | CH33-05CPD with armor / PVC / Sub-D | 97950957 | CH33-10CPD with armor / PVC / Sub-D | 97950959 | CH33-03CED with armor / PU / Sub-D | 97950960 | CH33-05CED with armor / PU / Sub-D | 97950961 | CH33-10CED with armor / PU / Sub-D |
|
LZ71 OPTION
