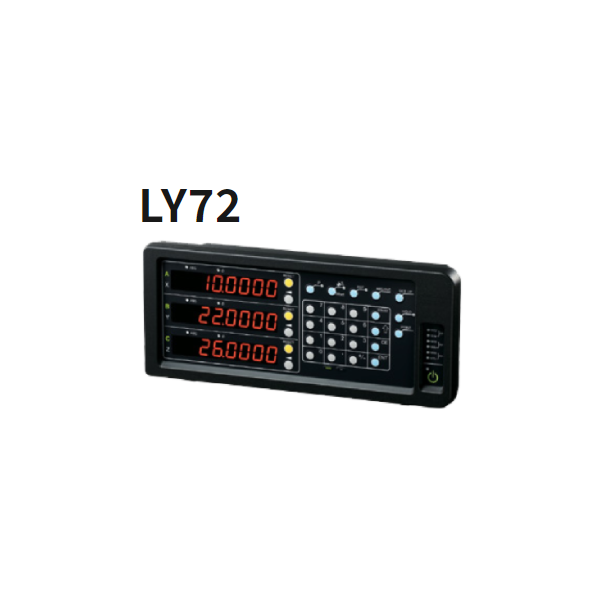

MAGNESCALE LY72 > 변위계
DK 시리즈 용 카운터
입력축 : 1 ~ 3 축
입력 분해능 : 0.1,0.5,1,5,10μm 확장 : 100,25,20,2,0.05μm
RS232C 표준 탑재
관련상품
-
전화문의
-
전화문의
-
전화문의
-
전화문의
-
전화문의
-
전화문의
-
전화문의
-
전화문의
-
상품 정보
상품 상세설명
MAGNESCALE LY72의 특징
다양한 필드 유스의 측정 및 제어합니다. RS-232C 표준 탑재의 고성능 디스플레이 유닛
- RS-232C 표준 탑재
- 측정 데이터의 집계에 편리한 피크 홀드 기능
- 자동 측정에 편리한 각종 외부 입력 기능
- 최소 표시량 전환
- 데이터 저장
- 리셋 / 프리셋 / 재시작
- 길이 측정 단위 원점 검출
- 스케일링
- 깜박임 방지
- 전원은 별매 AC 어댑터 (PSC-21A)가 필요합니다.
스펙
| 주요 사양 |
|---|
기재 내용은 예고없이 변경 될 수 있습니다. |
| 형명 | LY72 |
| 용도별 사양 | 축 레이블 ABC 설정 | 축 레이블 XYZ 설정 |
| 입력 축수 | 1 ~ 3 축 |
| 보기 | 7 자리와 마이너스를 표시 색상 : 앰버 표시창 : 1 ~ 3 축분 (설정에서 불필요한 축이 꺼 가능. 각 데이터의 표시 위치 설정에 의한) |
| 표시 데이터 | 각 축의 현재 값 · 최대 · 최소치 · PP 값 | 각 축의 현재 값 |
| 입력 해상도 | - 리니어 사용시 표준 : 0.1um, 0.5um, 1um, 5um, 10um
- 확장 : 100um, 50um, 25um, 20um, 2um, 0.05um
- 추가 할 수 있습니다.
- 각도 사용시 표준 : 1s, 10s, 1min, 10min 확장 : 1 번이 추가됩니다.
|
| 표시 분해능 | 길이 측정 단위 입력 해상도 이상 |
| 입력 신호 | A / B 상 신호 (최소 위상차 50ns), Z 상 신호 (EIA-422 호환) |
| 알람 표시 | 길이 측정 장치 미 접속 과속 최대 표시량 초과 전원 차단, 저장 데이터 오류 |
| 재설정 | 각 축의 리셋, 알람 해제 외부 리셋 입력 있습니다 |
| 다시 시작 | 각 축 전축 피크 값 다시 시작 | - |
| 프리셋 | 각 축 3 개까지 값을 저장 · 편집 가능 (외부 프리셋 값 리콜 입력 가능) |
| 마스터 맞춤 기능 | 전원 ON시 원점 통과 마스터 값을 재현 | - |
| 기준점 / 원점 기능 | 각 축 1 개의 값을 저장 · 편집 가능 (마스터 맞춤 기능 미사용시) |
| 홀드 기능 | - 래치 포즈에서 선택
- 래치 : 래치하는 동안 표시 홀드 (디스플레이 홀드)
- 포즈 : 포즈하고있는 동안, 피크 연산 중단 (최대 연산 홀드)
| 표시 홀드 |
| 선형 보정 | 길이 측정 장치의 카운트 값에 대해 일정량의 보정을 겁니다. 표준 : ± 600um / m (확장 : ± 1000um / m) |
| 스케일링 기능 | 0.100000 ~ 9.999999 |
| 입출력 | | - RS-232C 표준 장비 : 비동기 비동기 식 전이중
- 전송 속도 : 38400 / 19200 / 9600 / 4800 / 2400 / 1200bps
- 정지비트 : 1/2 비트, 패리티 : 없음 / 홀수 / 짝수
- 데이터 길이 : 7/8 비트 데이터 형식 : 전축 같은 행 / 줄 바꿈
|
| 타이머 출력 | OFF / 0.2 / 0.5 / 1 / 5 / 10 / 30 / 60 / 300 초 | 자 |
| 출력 데이터 | 현재 / 최대 값 / 최소값 / PP 값 | 현재 값 |
| 전원 | DC12V 정격 0.75A 최대 1A AC100V-240V ± 10 % (별매 AC 어댑터를 구입하십시오) |
| 소비 전력 | 최대 32VA (별매 AC 어댑터 PSC-21 사용시) |
| 온도 범위 | 동작 : 0 ~ 40 ℃ (결로가 없을 것), 보존 : -20 ~ 60 ℃ (결로가 없을 것) |
| 질량 | 약 1.5kg |
