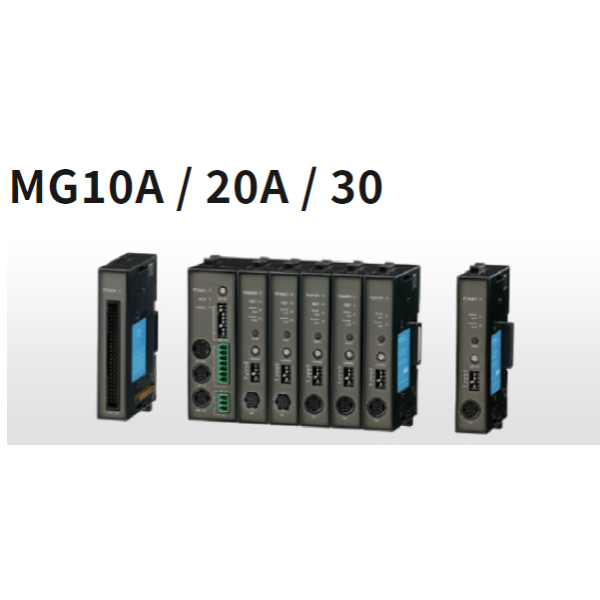

| MG10A 시리즈 주요 사양 | |||
|---|---|---|---|
※ 1 MG10와 연결되는 모듈의 전력 총합계가 12V 입력시 54W 이상, 24V 입력시 108W 이상에서 사용할 수 없습니다. | |||
| MG10A-P1 | MG10A-P2 | ||
| 전원부 | 전원 전압 | DC12 ~ 24V (11 ~ 26.4V) 허용 전원 기동 시간 : 100ms 이하 | |
| 소비 전력 | 2.0W + 연결되는 모듈의 총 전력 ※ 1 | ||
| 돌입 전류 (10ms) | 10A 이하 (모듈 최대 연결시) | ||
| 전원 역 접속 방지 | 퓨즈 (5A 퓨즈를 내부에 탑재) | ||
| 통신부 | 통신 I / F | RS-232C (EIA-232C 준거) | |
| 설정 전송 속도 | 2400/9600/19200/38400 bps (딥 스위치로 설정) | ||
| 데이터 길이 | 7 / 8bit (딥 스위치로 설정) | ||
| 정지 비트 | 1 / 2bit (딥 스위치로 설정) | ||
| 패리티 | 없음 / ODD / EVEN (딥 스위치로 설정) | ||
| 구분자 | CR / CR + LF (딥 스위치로 설정) | ||
| 링크 기능 | 링크 수 | 최대 16 대 (카운터 모듈 총 총 64 개) | |
| 링크 간의 케이블 길이 | 최대 10m | ||
| I / O 부 | |||
| 입력 형식 | 소스 입력 (+ COM) | 싱크 입력 (-COM) | |
| 포토 커플러 절연 외부 전원 DC 5 ~ 24V | |||
| 출력 형식 | 오픈 콜렉터 출력 싱크 타입 (-COM) | 소스 타입 (+ COM) | |
| 포토 커플러 절연 외부 전원 DC 5 ~ 24V | |||
| 입력 신호 | 모든 채널 재설정 모든 채널 포즈 모든 채널 시작 / 래치 모든 채널 데이터 출력 트리거 | ||
| 출력 신호 | 종합 경보 | ||

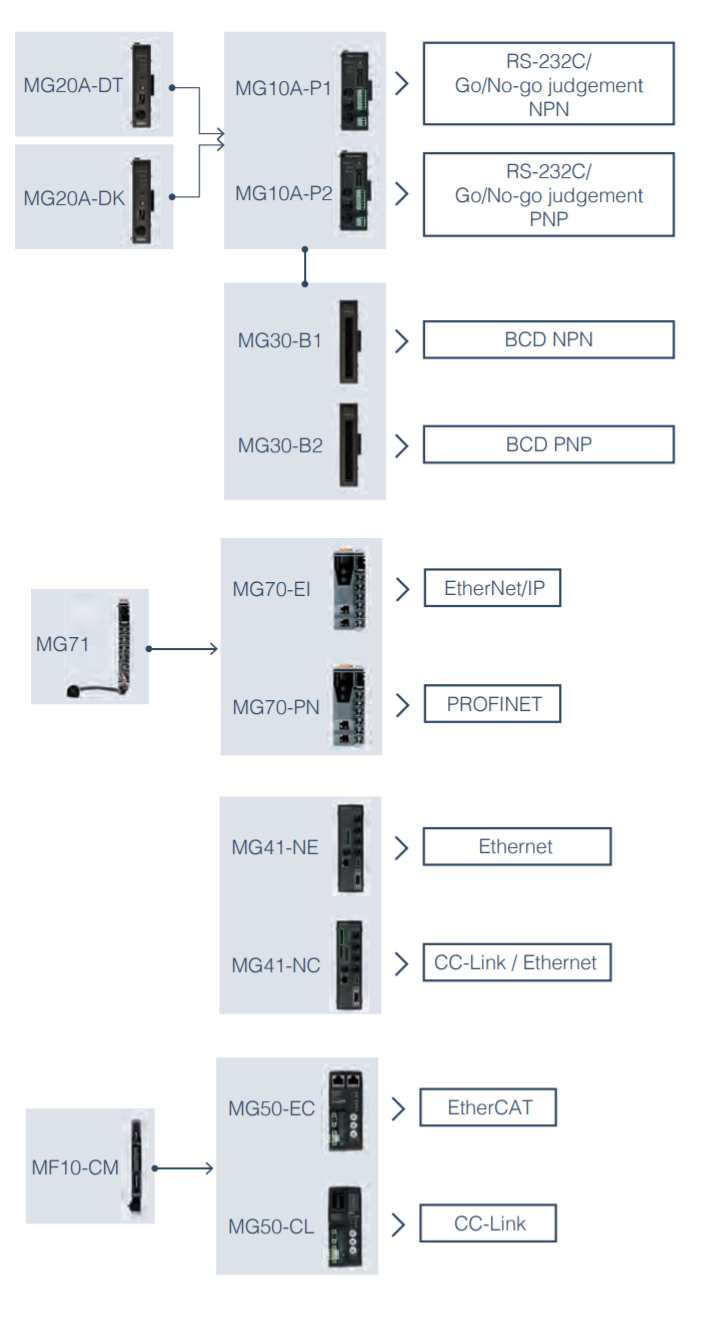

| 연결 가능한 모듈 | 카운터 모듈 | MG20A-DK, MG20A-DG, MG20A-DT (혼합 연결 가능 최대 16 대까지) ※ 1 | |
| I / F 모듈 | MG30-B1, MG30-B2 ※ 1 | ||
| MG20A 시리즈 주요 사양 | ||||
|---|---|---|---|---|
※ 2 연결하는 길이 측정 장치의 해상도로 설정하십시오. | ||||
| 형명 | MG20A-DK | MG20A-DG | MG20A-DT | |
| 소비 전력 | 0.8W + 연결되는 길이 측정 장치의 전력 | 1.4W (DG-B 연결시) 0.5W (DL-B 연결시) | 1.2W | |
길이 측정 장치 입력부 | 해당 길이 측정 장치 | DK 시리즈 (전압 차동 A / B 상 입력) | DG ** B 시리즈 DL ** B / DL ** BR 시리즈 | DT 시리즈 |
설정 가능한 해상도 ※ 2 | 10 / 5 / 1 / 0.5 / 0.1μm | 10 / 5 / 0.5μm | 5μm(DT12/32) 1μm (DT512) | |
| 딥 스위치로 설정 | ||||
| 최대 응답 속도 | 연결하는 길이 측정 장치의 사양에 의한 | 1.6m / s | ||
| 원점 ※ 3 | 원점로드시 원점 검출 후 REF-LED 점등 원점 검출시 카운터 값 "0"또는 프리셋 값을 설정 | - | ||
| 기타 | 알람 | 길이 측정 장치의 응답 속도, 응답 가속도 초과로 S-ALM LED 점등 내부 카운터 회로의 응답 속도 초과로 C-ALM LED 점등 | ||
| MG10A에서 리셋 명령 본체의 리셋 버튼으로 알람 해제 | ||||
| MG30 시리즈 주요 사양 | ||||
|---|---|---|---|---|
| 형명 | MG30-B1 | MG30-B2 | ||
| 소비 전력 | 1W | |||
| I / O 부 | 입력 형식 | 소스 입력 (+ COM) | 싱크 입력 (-COM) | |
| 포토 커플러 절연 외부 전원 DC 5 ~ 24V | ||||
| 출력 형식 | 오픈 콜렉터 출력 싱크 타입 (-COM) | 소스 타입 (+ COM) | ||
| 포토 커플러 절연 외부 전원 DC 5 ~ 24V | ||||
| 입력 신호 | DRQ 채널 지정 주소 측정 모드 전환 다과회 레이트 세트 전환 다시 시작 / 래치 포즈 원점로드 | |||
| 출력 신호 | BCD 데이터 6 자리 READY 부호 판정 출력 알람 원점 세트 | |||
| 출력 설정 | 타이머 (1 ~ 128ms) / OUT / OR 출력 극성 (내부 딥 스위치로 설정) | |||
| MG 시리즈 공통 사양 | ||||
|---|---|---|---|---|
기재 내용은 예고없이 변경 될 수 있습니다. | ||||
| 사용 온습도 범위 | 0 ~ + 50 ℃ (결로가 없을 것) | |||
| 저장 온습도 범위 | -10 ~ + 60 ℃ (20 ~ 90 % RH) | |||
