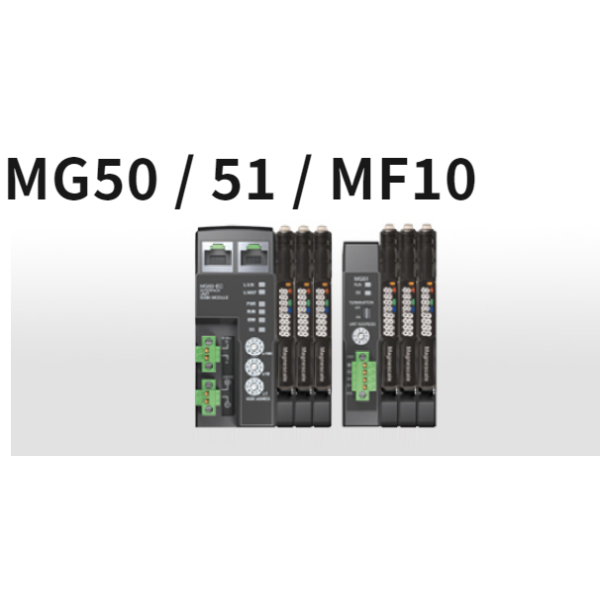

MAGNESCALE MG50 / MG51 / MF10 인터페이스 유닛 > 변위계

터프 센서 인터페이스 유닛. EtherCAT 또는 CC-Link의 필드 버스를 통해 PLC로 디지털 게이지 DF805S / DF812S 시리즈의 측정 데이터를 전송할 수 있습니다. 보간 MT20-01 / 05을 사용하여 범용 디지털 게이지 DT 시리즈도 연결할 수 있습니다.

MAGNESCALE MG50 / MG51 / MF10 인터페이스 유닛 요약정보 및 구매

MG50-EC (EtherCAT) / MG50-CL (CC-Link) ,DF,DT 시리즈 연결

추천하기
판매가격 전화문의
제조사 MAGNESCALE(SONY)
원산지 일본
모델 MG50-EC MG50-CL MG51 MF10-P1/P2 MF10-P1/P2 MF10-CM MG50-CL/MG51 MG50-CL/MG51 iQSS MG50-EC/MG51

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

    MG50 / MG51 / MF10의 특징



    터프 센서 인터페이스 유닛. EtherCAT 또는 CC-Link의 필드 버스를 통해 PLC로 디지털 게이지 DF805S / DF812S 시리즈의 측정 데이터를 전송할 수 있습니다.

    보간 MT20-01 / 05을 사용하여 범용 디지털 게이지 DT 시리즈도 연결할 수 있습니다.

    •

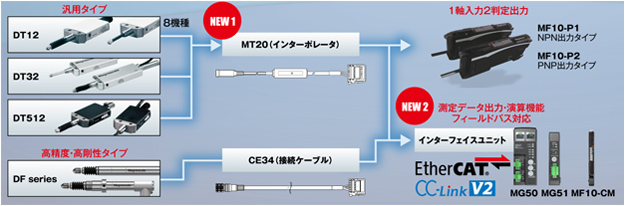

    • 3590e151001008200878cb0072e0cb86_1616213307_5094.jpg
      MG50-EC (EtherCAT) / MG50-CL (CC-Link)
      • 필드 버스 대응 인터페이스의 기본 단위. MG50-EC는 최대 30 축, MG50-CL은 최대 16 축 디지털 게이지를 연결할 수 있습니다.
    • MG51
      • MG50 용 분배 모듈. 디지털 게이지를 떨어진 장소에 설치하고 싶은 경우, MG51를 사용하면 각각의 디지털 게이지의 케이블 길이를 늘릴 필요가 없습니다. 한 대당 10 축 디지털 게이지를 연결할 수 있습니다. 배선의 총연장 거리는 30m입니다.
    • MF10-CM
      • 디지털 게이지 DF805S / 812S 시리즈 카운터 모듈. MG50 또는 MG51에 장착합니다.

    제품구성


    스펙




    MG50 시리즈 주요 사양

    기재 내용은 예고없이 변경 될 수 있습니다.

    기종명메인 모듈분배 모듈
    MG50-ECMG50-CLMG51
    통신 프로토콜EtherCATCC-Link전용 프로토콜에서 메인 모듈과 통신
    전송 속도100Mbps최대 10Mbps-
    노드 주소 설정 방식

    10 진수 로터리 스위치

    또는 소프트웨어 설정

    		10 진수 로터리 스위치-
    노드 주소 범위000 ~ 192최대 64-
    최대 카운터 모듈 접속 대수301610
    최대 분배 모듈 접속 대수8 개-
    최대 케이블 길이메인 모듈과 분배 모듈의 최대 케이블 길이 : 30m
    설치 방법DIN35mm 레일 설치
    전원 전압DC24V (20.4 ~ 26.4V)
    소비 전력 / 소비 전류 (본체 만)2.4W 이하 100mA 이하 (DC24v시)2W 이하 80mA 이하 (DC24v시)
    MF10 시리즈 주요 사양

    기재 내용은 예고없이 변경 될 수 있습니다.

    기종명공차 판정 유닛카운터 모듈
    MF10-P1MF10-P2MF10-CM
    기능NPN 출력 (전류 싱크)PNP 출력 (전류 소스)MG50 용 카운터 모듈
    입출력합격 판정 출력 수 2 외부 입력 1-
    최소 표시 단위0.1μm
    케이블 길이입출력 전원 케이블 2m-
    설치 방법DIN35mm 레일 설치
    전원 전압DC10 ~ 30V 리플 (pp) 10 % 포함
    소비 전력 / 소비 전류2.1W 이하 85mA 이하 (DC24V시)
