MG80-NE (이더넷) / MG80-EI (EtherNet / IP) / MG80-PN (PROFINET) ,DK,DT 시리즈 연결 > 변위계
길이 측정 장치 DK 시리즈, DT 시리즈 용 인터페이스 유닛.
길이 측정 장치의 측정 데이터를 Ethernet EtherNet / IP 또는 PROFINET 필드 버스를 통해 PLC로 보낼 수 있습니다.
-
상품 정보
상품 상세설명
MG80-NE/ MG80-EI/ MG80-PN / MG80-CM의 특징
길이 측정 장치 DK 시리즈, DT 시리즈 용 인터페이스 유닛.
길이 측정 장치의 측정 데이터를 Ethernet EtherNet / IP 또는 PROFINET 필드 버스를 통해 PLC로 보낼 수 있습니다.
MG70-NE/ MG70-EI/ MG70-PN/ MG71-CM단종 대체품

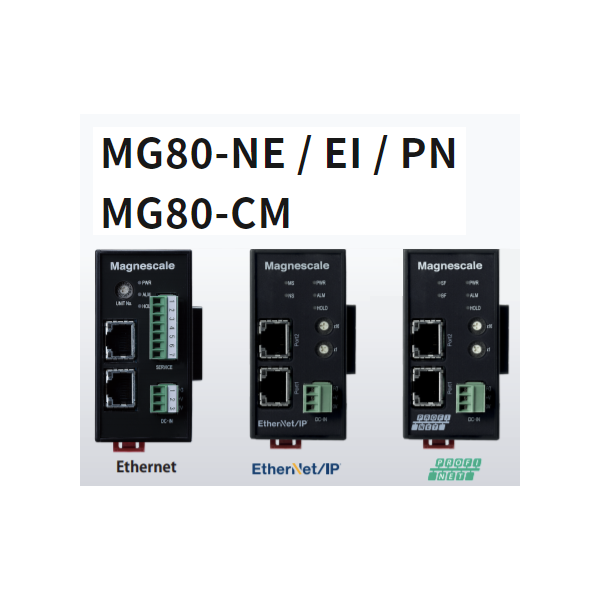

MG80-NE (Ethernet) / MG80-EI (EtherNet / IP) / MG80-PN (PROFINET)
- 필드 버스 대응 인터페이스의 기본 단위.
- MG80-NE는 최대 64 축까지의 길이 측정 장치를 연결할 수, MG80-EI, MG80-PN은 최대 16 축까지 1 단위로 연결 필드 버스의 IP 주소를 설정하여 최대 255 단위까지 기술적으로 링크 할 수 있습니다.
MG80-CM
- 정밀 디지털 게이지 DK 시리즈와 DT 시리즈 (MT 통해) 용 카운터 모듈.
- DIN 레일 장착에 의한 간단한 설치
LZ80-K1 / K2
- I / O 모듈. MG80-EI, MG80-PN 사용 가능.
- 입력 8 점, 출력 8 점 탑재

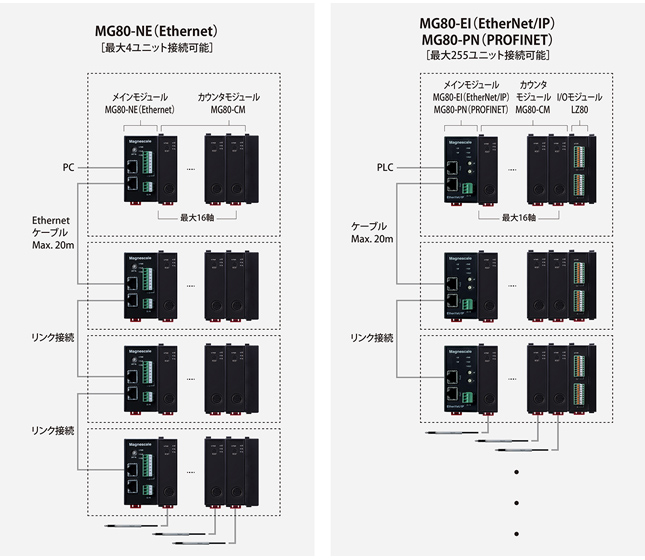

제품구성
스펙
메인 모듈 |
---|
* 통신 케이블은 고객이 준비하십시오. |
형명 | MG80-NE | MG80-EI | MG80-PN |
통신 프로토콜 | Ethernet (TCP / TP) 100BASE-TX | EtherNet / IP | PROFINET |
기능 | 입력 해상도 설정 (0.1 ~ 10 μm) 원점 입력, 리셋, 프리셋 마스터 프리셋 각 축의 현재 / 최대 값 / 최소값 / PP 값 출력, 연산 기능 (2 축 가감), 비교기 기능 (2 단 또는 4 단 8 조까지 설정 가능) |
전송 속도 | 100 Mbit / s |
카운터 모듈 연결 최대 수 | 1 단위 16 개 (MG80- NE + MG80-CMx16) 링크 기능을 사용하여 최대 64 개의 | 1 단위 16 개 (MG80-EI / PN + MG80-CMx16) IP 주소 설정에서 기술적으로 255 단위까지 확장이 가능하다 |
설치 방법 | DIN35mm 레일 |
전원 전압 | DC10.8 ~ 26.4V |
소비 전력 | 2.4W 이하 |
최대 케이블 길이 * | 20m (CAT5e 실드 타입 권장) |
카운터 모듈 |
---|
형명 | MG80-CM |
소비 전력 | 2.0W 이하 (길이 측정 단위 제외) |
해당 길이 측정 장치 | DK 시리즈, DT 시리즈 (MT 통해) |
알람 | 카운터 응답 주파수 초과, 길이 측정 장치 미 접속 단선 |
I / O 모듈 * |
---|
* MG80-NE는 사용할 수 없습니다. 기재 내용은 예고없이 변경 될 수 있습니다. |
형명 | LZ80-K1 / LZ80-K2 |
소비 전력 | 2.0W 이하 |
I / O | 9 극 커넥터 × 2 포토 커플러 절연 입력 8 출력 8 LZ80-K1 : 전류 싱크 타입 LZ80-K2 : 전류 소스 유형 |
