길이 측정 장치 DK 시리즈, DT 시리즈 용 인터페이스 유닛.
길이 측정 장치의 측정 데이터를 Ethernet EtherNet / IP 또는 PROFINET 필드 버스를 통해 PLC로 보낼 수 있습니다.

MAGNESCALE LT80 / MG80-MA / MG80-CM ,DK,DT 시리즈 연결 요약정보 및 구매

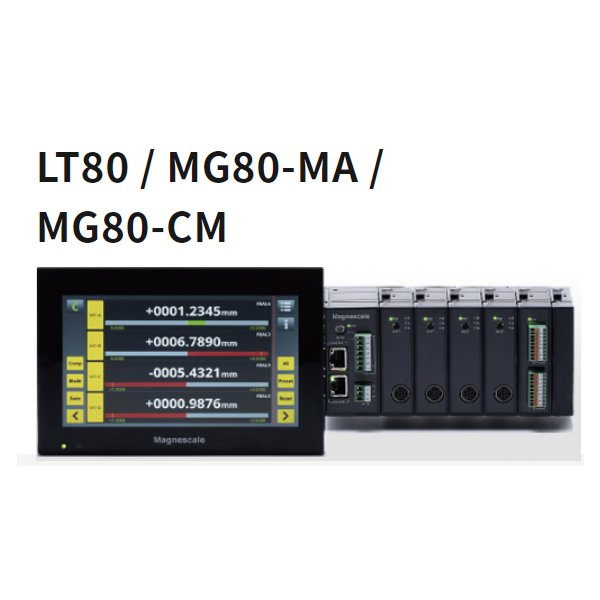

LT80 / MG80-MA / MG80-CM,DK,DT 시리즈 연결

판매가격 전화문의
제조사 MAGNESCALE(SONY)
원산지 일본
모델 LT80-NE MG80-MA1 / MG80-MA2 MG80-CM MG80-LM LZ80-K1 / LZ80-K2

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

    MAGNESCALE LT80 / MG80-MA / MG80-CM의 특징



    LT80 명확하고 사용하기 쉬운 HMI 기능

    • 7 인치 터치 스크린 LCD 디스플레이
    • 다중 측정 모드 (현재 값, MIN, MAX PP, ADD / SUB.) 2 또는 4 상태 비교 기능을 사용하여 결함 부품 식별, 트렌드 관리, 부품 분류 및 공차 판단에 사용 가능
    • I / O 상태 표시
    • 세 가지 데이터 저장 및 매개 변수 설정 옵션 (SD 카드, USB 및 이더넷)
    • 다국어 지원 (일본어, 영어, 독일어)

    MG80 확장 가능한 다축 측정 모듈 시스템

    • 최대 32 개의 Magnescale DK 또는 DT 시리즈 게이지 연결 (MT 어댑터 사용)
    • 쉬운 설치를위한 DIN 레일 마운트 (MG80 및 LZ80)
    • 고속 래치 (MG80-LM 래치 모듈 사용)
      • 리니어 또는 로터리 엔코더를 연결하여 * 1 동기화 된 각도 및 위치 측정 가능 * 2
      • * 1 최대 16 축
      • * 2 A / B 구적 엔코더 신호가 필요합니다 (EIA-422 호환).
      • -특정 각도 또는 거리의 래칭 데이터를 LT80에 저장할 수 있습니다.

    LZ80 I / O 모듈

    • 8 개 입력 및 8 개 출력 장착
    • LT80에서 자유롭게 기능 할당 가능
    • 최대 2 개의 MG80 I / O 모듈을 하나의 MG80-MA에 연결할 수 있습니다.




    스펙

    표시 단위

    * 1 MG80-MA 전용 포트와 MG80-MA의 LINK 기능을 사용하는 경우

    형명LT80-NE
    소비 전력14W 이하
    최대 연결 수MG80-MA 4 대 * 1
    측정 화면측정 표시

    설정된 2,4,8,16ch의 측정 값 표시, 알람 표시, 비교기 조 측정 모드

    측정 막대 그래프, 재설정, 사전 작업

    I / O 정보I / O 상태 모니터 (본체 및 모듈의 모든 I / O)
    설정 메뉴길이 측정 단위 설정

    MG80-CM에 연결되는 길이 측정 장치의 해상도, 방향,

    원점 사용 유무

    표시 설정측정 화면 측정 횟수 설정 2,4,8,16ch
    측정 모드각 ch 기본 측정 모드 설정 (현재 값, MAX MIN, PP)
    비교 값 설정1ch 당 8 조의 2 또는 4 단 각 ch 기본 쌍 설정
    I / O 설정

    LT80-NE I / O 기능 할당, 연결되는 LZ80-K 비교기 조 원점 취득

    리셋, 프리셋, 콤퍼레이터 출력, 알람, 원점 통과 I / O 기능 할당,

    각 ch 주소 측정 모드 전환

    연산MG80-MA 1 대당 최대 16 가지의 1 대 1 가감
    유지 보수 표시본체 정보 서비스 용도 (LT80, MG80 소프트웨어 업데이트)
    범용 I / O포토 커플러 절연 입력 4 출력 4 (본체에서 기능을 설정)
    인터페이스 커넥터제어 : RJ45 × 1 (실드 대응)
    데이터 용 : RJ45 × 2 (실드 대응)
    SD 카드 슬롯 × 1, USB A 커넥터 × 1
    전원 입력 커넥터단자대 × 1 (3 극), DC 잭 (EIAJ4) × 1
    메인 모듈

    * 1 MG80-MA 1 대당 연결 수입니다. LT80 시스템 전체에서 MG80-MA 4 대, MG80-CM 32 대, LZ80-K 8 대까지 가능합니다.
    * 2 통신 케이블은 고객이 준비하십시오.

    형명MG80-MA1 / MG80-MA2
    소비 전력2.4W 이하
    최대 연결 수MG80-CM 16 대, LZ80-K 2 개 * 1
    I / O7 극 커넥터 포토 커플러 절연 입력 4 출력 1
    MG80-MA1 : 전류 싱크 타입
    MG80-MA2 : 전류 소스 유형
    인터페이스 커넥터데이터 용 : RJ45 × 2 (실드 대응)
    통신 규격100BASE-TX
    전송 속도100 Mbit / s
    최대 케이블 길이20 m (CAT5e 실드 타입을 권장 * 2)
    설정장치 번호 설정 용 로터리 스위치
    카운터 모듈
    형명MG80-CM
    소비 전력2.0W 이하 (길이 측정 단위 제외)
    해당 길이 측정 장치DK 시리즈, DT 시리즈 (MT 통해)
    알람카운터 응답 주파수 초과, 길이 측정 장치 미 접속 단선
    래치 모듈
    형명MG80-LM
    데이터 래치 간격100 μs (측정 데이터의 취득 만)
    400 μs (원점 조작, 연산 기능, 콤퍼레이터 기능, Max, Min, PP 등 모든 기능이 사용 가능)
    소비 전력2.0W 이하 (엔코더 제외)
    엔코더 신호 입력A / B / 원점
    전압 차동 라인 리시버 (EIA-422 호환)
    A / B 신호 입력 최소 위상차50ns
    연결 엔코더 전원 공급 장치DC5V 500mA (Max)
    알람입력 응답 주파수 초과 엔코더 미 접속 단선
    I / O 모듈
    형명LZ80-K1 / LZ80-K2
    소비 전력2.0W 이하
    I / O9 극 커넥터 × 2 포토 커플러 절연 입력 8 출력 8
    LZ80-K1 : 전류 싱크 타입
    LZ80-K2 : 전류 소스 유형
    LT80 / MG80 / LZ80 공통

    * 기능에 대한 자세한 내용 LT80의 사용 설명서 (Ver 1.04.00 이상)를 참조하십시오.

    기재 내용은 예고없이 변경 될 수 있습니다.

    전원 전압DC10.8 ~ 26.4V
    사용 온습도 범위0 ~ + 50 ℃ (결로가 없을 것)
    저장 온습도 범위-20 ~ + 60 ℃ (20 ~ 90 % RH)

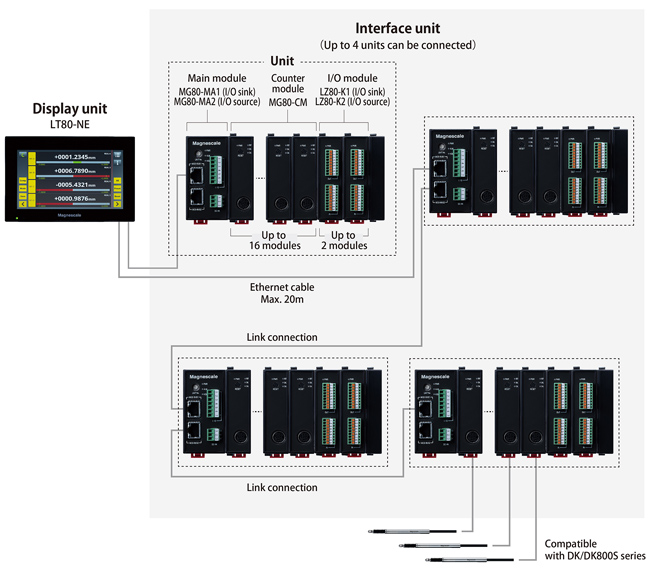

     SYSTEM 구성

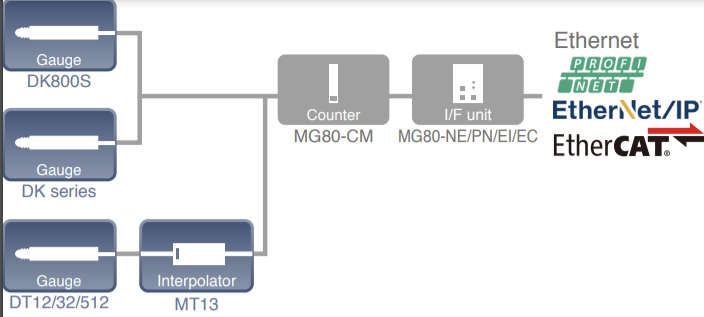

    MG80-CM / MG80-NE/PN/EI/EC

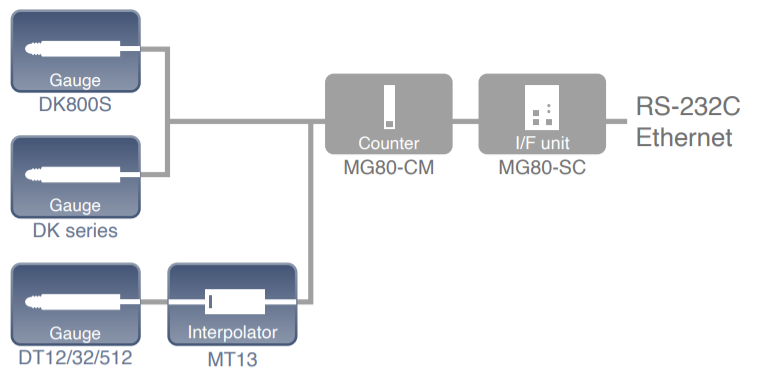

    MG80-CM / MG80-SC
