DGB-105B DIGIMETRON 변위센서(단종) SA-S510으로 대체 > 변위계

측정 범위 10 mm의 리즈너블 타입.
분해가능 5μm,
옵션의 백 마운트를 사용
EMC 지령(CE마킹) 대응기

DGB-105B DIGIMETRON 변위센서(단종) SA-S510으로 대체 요약정보 및 구매

DGB-105B DIGIMETRON 변위센서

추천하기
판매가격 전화문의
제조사 CITIZEN
원산지 일본
모델 DGB-105B

관련상품

  • 상품 정보

    상품 상세설명

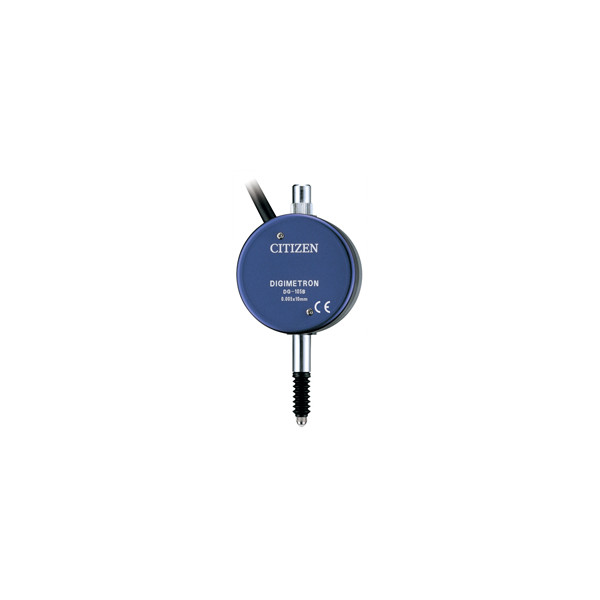

    DGB-105B DIGIMETRON 변위센서(단종) SA-S510으로 대체


    측정 범위 10 mm의 리즈너블 타입.
    분해가능 5μm,
    옵션의 백 마운트를 사용
    EMC 지령(CE마킹) 대응기


     【데지메트론시리즈】는, 변위를 검출하는 검출기(광학식 리니어 엔코더 방식)와 검출한 변위를 카운트 해 치수 측정치로서 표시

     또는 외부에 데이터 출력하는 카운터로 구성.측정 범위, 분해 가능, 형상 등 용도에 맞춘 검출기를 라인






    Specifications





    Model

    DG-105B

    Range

    10mm

    Resolution

    5 µm

    Accuracy

    5 µm or less

    Measuring force

    1.18N or less

    Response speed*1

    1000mm/sec

    IP protection level

    -

    Origin position

    -

    Weight

    Approx. 190g

    Cable length

    기본 2m

    Standard attachments

    Contact point *2

    F-201

    Rubber bellows

    M-132

    ※1　정상적인 신호를 출력할 수 있는 스핀들의 최대 속도입니다.
    ※2　그 외 각종 측정 단자를 이용할 수 있습니다.


    OPTION

    길이

    2m

    3m

    5m

    10m

    연장 케이블 길이

    형식

    SDA-

    SDA-

    SDA-

    SDA-

    2340-

    2340-

    2340-

    2340-

    (1)2M

    (2)3M

    (4)5M

    (6)10M




     Application 동영상 바로가기






    Optional Parts


    Contact points




    Form DimensionsProduct No./Code No.
    SteelCarbideCeramicNylon

    		L=7F-001F-101F-201F-301
    L=9F-002

    		L=5.6 F-171

    		L=11.5
    L1=5
    ΦD=Φ1.0    		F-003
    L=11.5
    L1=5
    ΦD=Φ1.5    		F-004
    L=11.5
    L1=5
    ΦD=Φ2.0    		F-005
    L=11.5
    L1=5
    ΦD=Φ2.5    		F-006
    L=11.5
    L1=5
    ΦD=Φ3.0    		F-007
    L=10
    L1=2.5
    ΦD=Φ0.5    		 F-102
    L=10
    L1=2.5
    ΦD=Φ1.0    		 F-103

    L=10
    L1=2.5

    ΦD=Φ2.0

    		 F-104

    		L1=5
    L2=14
    ΦD=Φ5    		F-008

    		R=0.4 F-105
    R=0.6 F-106

    		ΦD=Φ0.5 F-107
    ΦD=Φ1.0 F-108
    ΦD=Φ2.0 F-109
    ΦD=Φ3.0 F-110

    Finger lever




    FormApplicable modelProduct No.

    		M2.5 접점이있는 모든 모델에 설치할 수 있습니다.
    		M-129


    Indicator bush




    FormApplicable modelProduct No./
    Code No.

    		All the models with an 8 mm dia. stem can be fixed by using this indicator bush.M-150


    Rubber bellows




    형태적용 가능한 모델상품 번호
    탄성 고무

    		DTH-P70WM-130

    		1S- □□□
    2S- □□□
    CLS-1L
    DTH-P □□ * 1    		M-131

    		DG-105BM-132

    		DGB-100 □ B
    DGB-100 □ B / AL    		M-135


    		DGB-250 □ BM-136
    곰 베로IPD-P510M-137

    		IPD-B505FM-138

    		IPD-B515M-139

    		IPD-B535M-142

    * 1 DTH-P50L은 고무 벨로우즈를 부착 할 수 없습니다.
