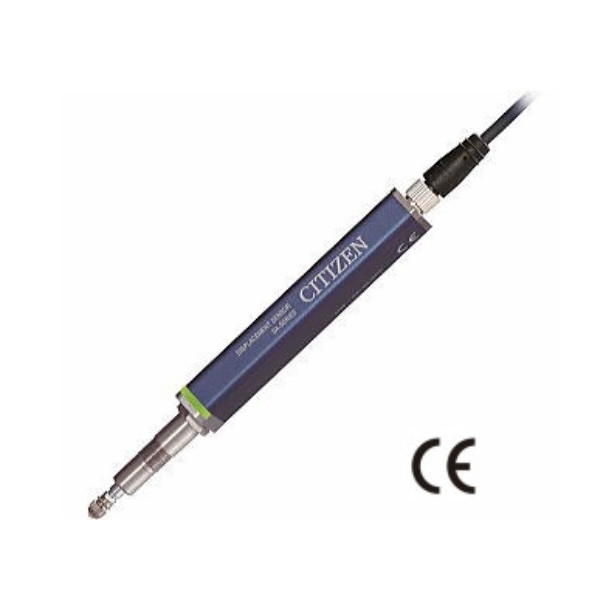

    CITIZEN SA-S110 SA-S510 SA-S532 SA-S550 변위센서





    디지털 게이지 SA 시리즈 접촉 식 변위 센서

    스핀들의 절대 위치를 광학적으로 감지하여 고해상도로 출력하는 고정도 접촉 식 변위 센서로 별매의 SA 시리즈 컨트롤러와 결합하여 길이 측정 시스템으로도 사용 가능합니다.

    감지기 본체에 공기를 공급하여 내부 압력을 높이고 외부로부터의 이물질 침입을 방지하여 환경 저항성을 크게 향상시키고 침투성이 높은 오일에 노출되는 열악한 환경에서 사용할 수있는 새로운 에어 퍼지 사양 제공 , 냉각수 및 절삭유.

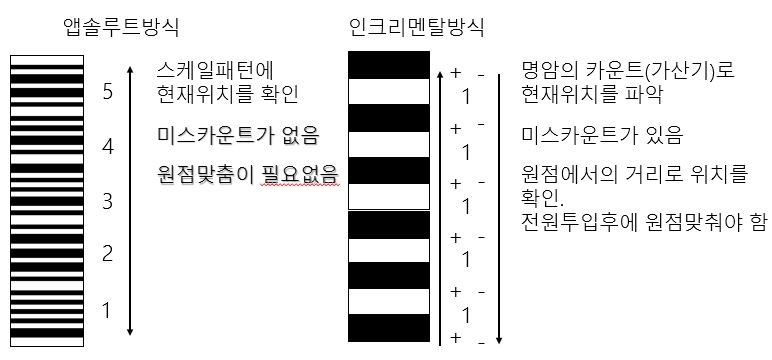

    인크리트멘탈 방식과 앱솔루트 방식의 센서의 차이점

    저희 시티즌은 앱솔루트 방식의 센서로 미스 카운터가 없으며, 전원을 ON/OFF 시 원점 셋팅을 다시 해 줄 필요가 없다는 이점이 있습니다.

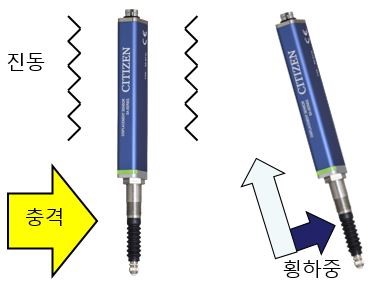

    견고한 내구성


     시티즌 SA시리즈 제품은 메탈축지지를 설계해 견고한 다이캐스트 바디에 배치하는 것으로

    압도적인 내구성을 실현하게끔 제작 되었습니다.


    또, 진동과 충격, 횡하중등에 압도적으로 강해 현장에서 고장이 잘나지 않아 많은 신뢰를 얻은 제품입니다.

    시인성이 좋은 인터페이스 !

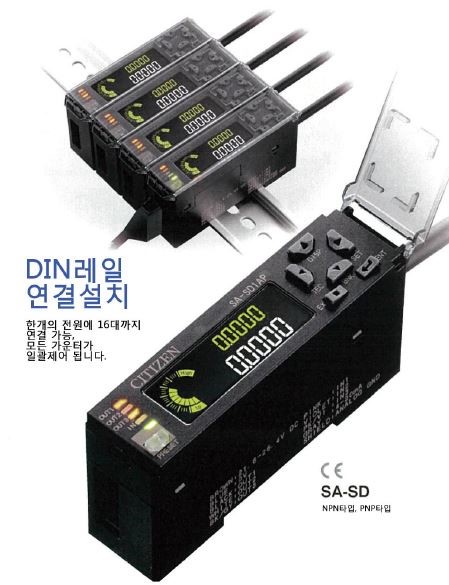

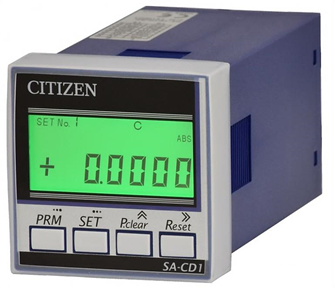

    컨트롤러는 48X48 사이즈의 1채널인 SA-CD1N 제품과 DIN 레일 TYPE 다채널(최대 16대)

     다축 측정을 위한 SA-SD 제품이 있습니다.



    Specifications



    MODEL

    SA-S110

    SA-S110/03N

    SA-S510

    SA-S510/03N

    SA-S532 SA-S550
    측정범위 10mm 10mm 32mm 50mm
    최소눈금 0.1μm 0.5μm 0.5μm 0.5μm
    지시정밀도(P-P)※1 1.0μm이하 2.0μm이하 3.0μm이하 3.5μm이하
    측정력※2

    1.65 N이하(SA-Sㅁ10)

    0.35 N이하(SA-Sㅁ10/03N)

    2.97 N이하3.8 N이하
    보호등급※3 IP67상당
    측정단자 세라믹 Ball 직경3.175mm
    사용온습도범위 -10 ~ 55℃ / 35~80%RH(결로 및 결빙 없을것)
    보존온습도범위 -20 ~ 60℃ / 35~80%RH

    내진동

    (XYZ 각 방향 2 시간)

    10~500Hz 복귀진폭 3mm

    (MAX 20G)

    10 ~ 150Hz 복귀 진폭 3mm (MAX20G)

    10 ~ 57.55Hz복귀 진폭 1.5mm

     (MAX10G)

    내충격 1960mm / SEC2 (200G) 980mm / sec 2 (100G)
    접지방식 콘덴서접지
    측정단자 F-201(세라믹 Ball 직경 3.175mm)
    고무벨로우즈※4 재질 NBR
    케이블 별매
    질량 약 80g약 80g 약150g약180g


    ※1 사양 값은 주위 온도 20 ℃ 일 때의 값입니다.
    ※ 2 측정 단자를 수직 아래로 하여 max
    측정범위를 전부 밀어 넣었을 때의 값입니다.

    ※ 3 고무 벨로우즈가 올바르게 장착되었는지, 또한 손상 등이 없는 경우에 한합니다

    ※ 4 SA-Sㅁ10/03N은 고무 벨로우즈 미장착 모델입니다.


    OPTION

    커넥터 케이블(SA-S 시리즈 센서 케이블)

    제품 번호SA-CD-SH □ M
    2M5M10M
    2m5m10m
    형상
    (스트레이트)



    제품 번호SA-CD-SHL □ M
    2M5M10M
    2m5m10m
    형상
    (L 형)




















    제품 번호SA-SD-SH □ M
    2M5M10M
    2m5m10m
    형상
    (스트레이트)



    제품 번호SA-SD-SHL □ M
    2M5M10M
    2m5m10m
    형상
    (L 형)




    상품 정보 고시

  • 사용후기

    등록된 사용후기

    사용후기가 없습니다.

  • 상품문의

    등록된 상품문의

    상품문의가 없습니다.

  • 배송/교환정보

    배송

    배송업체 :  로젠택배 (1588-9988)  홈페이지 : https://www.ilogen.com/web

    배송지역  :  배송지역은 전국입니다.

    배송기간 및 지연
    • 평일 오후 4:00 이전에 입금 확인이 되는 경우  당일 출고가 가능합니다.
    • 단  구매자의 요청이나 추가 작업이 필요한 경우는 협의 한 날에 배송합니다.
    • 평균 배송기간은 2일이며 각 지역별 택배영업소의 사정에 따라 1-2일 정도 지연이 될 수 있습니다..
    • 연휴나 자연재해, 재고(수입) 입고 지연 등으로 배송이 지연될 수 있습니다.
    • 운송장의 번호를 조회하시면 제품의 이동 경로를 좀 더 자세히 확인 할 수 있습니다.
    • ※ 고객님의 주문시점과 상품을 준비하는 과정의 시간 차이로 주문하신 상품이 품절 될 수 있습니다.

    교환

    교환/반품(환불) 안내

    • 교환 및 반품(환불) 문의는 고객센터 031-750-0780 으로 연락 주시기 바랍니다.
      상품 반송 시 반송 비용은 구매자 부담 원칙입니다. 반품 전에 반드시 판매자와 협의하세요.
    • 상품에 명백한 하자가 있는 경우 : 교환 가능 여부에 대해 판매자와 협의하세요.
    • 상품에 명백한 하자가 없는 경우 : 상품 훼손 및 사용을 안했을 경우 반품이 가능합니다.(반송비용은 구매자 부담)
    • 상품가치가 현저하게 떨어져 재판매가 불가능한 경우 교환/환불이 되지 않습니다.
    • 환불은 판매자가 반품 상품을 수령한 후에 처리됩니다.
    • 구매자의 주문결제 후 판매자의 상품품절 및 단종 등에 의해 배송이 불가능한 경우, 전자상거래 등에서의 소비자보호에 관한 법률 제15조 2항에 의거하여 판매자가 상품 발송 후에는 주문 취소가 접수되더라도 발송된 상품의 배송비는 구매자 부담입니다.
    교환/반품 사유

    • 제품 하자 및 파손 :  배송비 자사부담
    • 오배송(동일상품, 동일사이즈, 동일색상으로만 교환해 드립니다.)  :  배송비 자사부담
    • 고객변심(단순변심 방지 스티커 개봉시 불가)   :  배송비 고객부담
    • 기타 :  별도협의
    •
    • 전자상거래 등에서의 소비자 보호에 관한 법률에 의한 반품규정이 판매자가 지정한 반품조건보다 우선합니다.
    • 구매자가 미성년자인 경우에는 상품 구입시 법정 대리인이 동의하지 아니하면 미성년자 본인 또는 법정 대리인이 구매 취소할 수 있습니다.

    • AS 및 상품 문의 안내

      - AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

  • 해시태그

    CITIZEN SA-S110 SA-S510 SA-S532 SA-S550 변위센서


 측정자

형상치수제품 번호
스틸초경세라믹나일론


L = 7F-001F-101F-201F-301
L = 9F-002


L = 5.6F-171


R = 0.4F-105
R = 0.6F-106


L1 = 5 L2 = 12.3 ⌀D = 5F-501


L1 = 2.8 L2 = 14.5 ⌀D = ⌀1.0F-502


L1 = 2.8 L2 = 14.5 ⌀D = ⌀1.5F-503


L1 = 2.8 L2 = 14.5 ⌀D = ⌀2F-504


L1 = 6 L2 = 12.3 ⌀D = ⌀0.5F-505
L1 = 6 L2 = 12.3 ⌀D = ⌀1.0F-507


L1 = 6 L2 = 12.3 ⌀D = ⌀2.0F-508
  • ※ 나사는 M2.5P0.45에서 SA 시리즈, 에레메토론, 토리메토론 뮤 메 트론 등 모든 공통으로 사용할 수 있습니다.



핑거 레버



형태적용 모델제품 번호
M2.5 측정자가 있는 모든 모델에 설치 가능.M-129

인디케이터 부시



형태적용 모델제품번호/
코드번호
⌀ 8 스템 부를 가진 모든 기종은 본 부품을
사용하여 고정 가능
M-150
