| 유형 |
|---|
| 형식 외관 |
| RS-232C |
| RS-485 |
| CC-Link |
| 아날로그 |
| BCD |
| 합격 판정 |
| 형상 | 유형 | 형식 | I / O 출력 | 측정값 출력 | 해당 센서 헤드 | |
|---|---|---|---|---|---|---|
 | 패널 설치 | SA-CD1N | NPN | 없음 | SA-S □□□ | |
| SA-CD1N / BO | NPN | BCD | ||||
| SA-CD1N / RS | NPN | RS-232C | ||||
| 모델 | SA-CD1N (표준형) | SA-CD1N / BO (BCD 출력) | SA-CD1N / RS (RS232C 출력) | ||
|---|---|---|---|---|---|
| 디스플레이 | 극성, 6 자리 값 및 모드를 표시하는 녹색 / 빨간색 백라이트가있는 LCD | ||||
| 디스플레이 해상도 ※ 1 | 0.1μm / 1μm / 10μm | ||||
| 표시 범위 | – 99.9999 ~ 99.9999mm | ||||
| 입력과 출력 | I / O | ○ (-NG / 확인 / + NG / ****) | |||
| BCD | – | ◯ | – | ||
| RS | – | – | ◯ | ||
| 검출기 입력 수 | 1 채널 | ||||
| 데이터 홀드 방식 | 외부 신호로 데이터 보유 | ||||
| 분류 기능 | 7 단계 디스플레이 (최대 7 가지 유형 등록 가능) | ||||
| 피크 측정 | 최대, 최소, 최대? 최소, 최대? 최소 / 2 | ||||
| 전원 전압 | 12-24VDC (± 10 %) | ||||
| 소비 전류 | 200m A 이하 (센서 헤드 연결시) | ||||
| 부속품 | 패널 마운트 프레임 | ||||
| 전용 옵션 (별도 구매) | - | BDC 출력 커넥터가있는 케이블 SA-CD-BO2M | RS232C 케이블 ※ 2 SA-CD-RS2M | ||
※ 1 사용하는 센서 헤드의 정도에 따라 다릅니다.
※ 2 EX RS IN (트리거)이 필요하지 않은 경우 시판되는 인터링크 케이블을 사용할 수 있습니다.

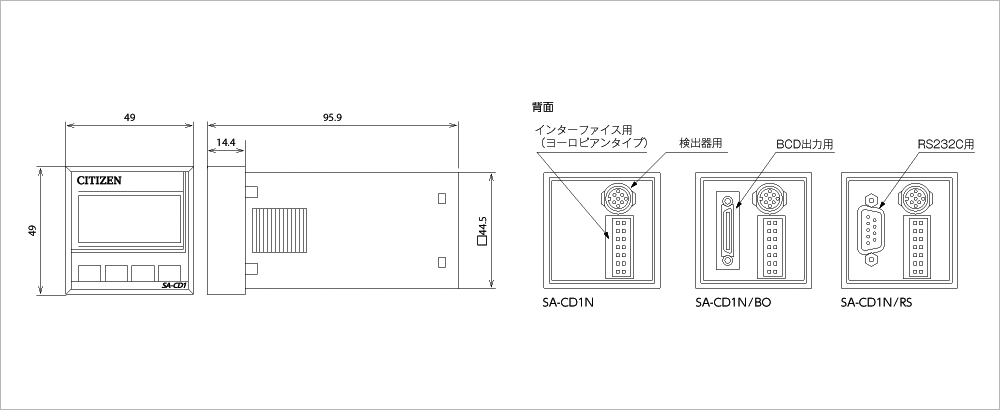

외형도

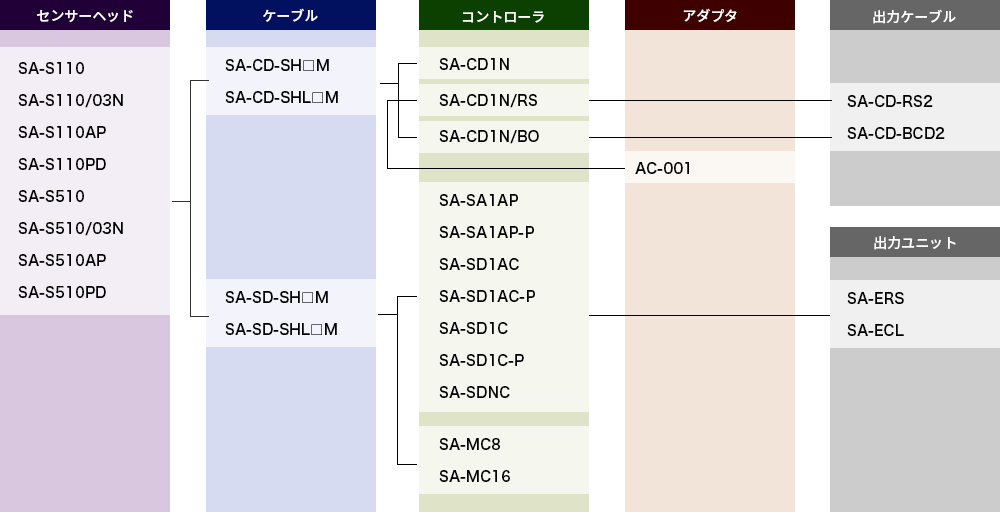

옵션
출력케이블
| 형상 | 스트레이트 | 출력 | 제품 번호 |
|---|---|---|---|
| 2 m | RS-232C | SA-CD-RS2M |
| 2 m | BCD | SA-CD-BO2M |
| 형상 | 출력 | 제품 번호 | |||
|---|---|---|---|---|---|
| 100 V | AC-001 | |||
