SNATEST GYPMR COMPACT 센서 헤드 프로브 요약정보 및 구매

GYPMR 프로브 컴팩트 헤드. 선형성 : ≦ ± 0.025 % FS.

판매가격 전화문의
제조사 SANTEST
원산지 일본
모델 GYPMR

관련상품

  • 상품 정보

    상품 상세설명

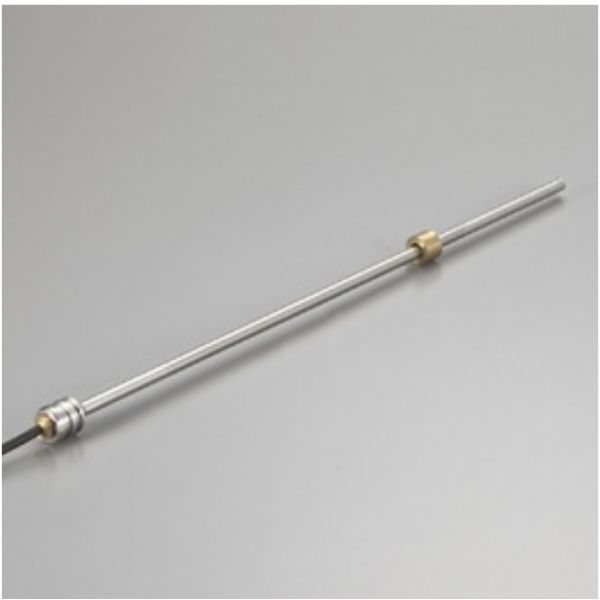

    SNATEST GYPMR COMPACT 센서 헤드 프로브

     COMPACT 헤드



    GYPMR 프로브는 가장 컴팩트 한 헤드 타입으로 개발되었습니다.
    프로브 헤드 내부에 Piezo 감지 시스템을 채택하면 두 가지 주요 이점이 있습니다.

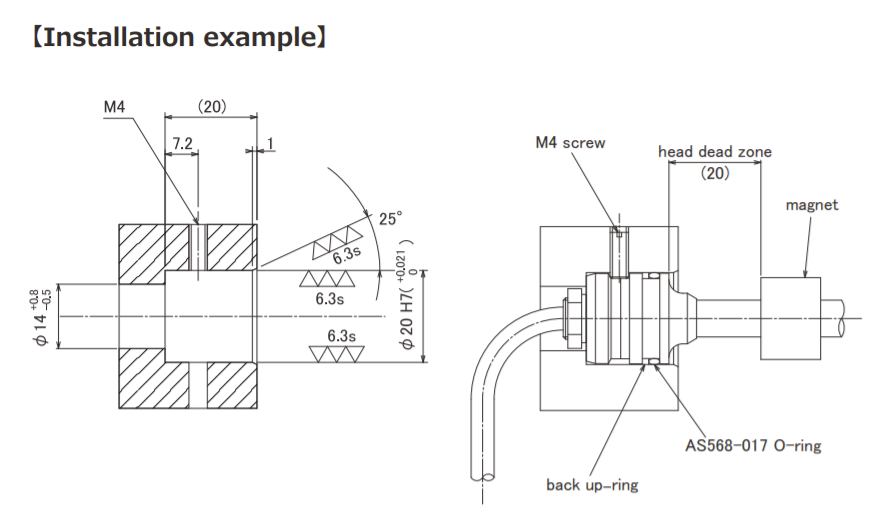

    즉, 데드 존 길이가 짧고 (프로브 헤드 측의 경우 20mm) 프로브 헤드에 대한 자기장의 영향이 없습니다.
    GYPMR 프로브는 GYHC 또는 GYDC05 컨트롤러와도 연결될 수 있습니다.
    속도 또는 디지털 출력도 사용할 수 있습니다

    < 컨트롤러 >
    GYHC : 고정밀/고성능 아날로그 출력(위치에 대해 0-10V 또는 4-20mA를 출력 하고 속도에 대해 ±10V (또는 4 ~20mA)를 출력)
    GYDC-S1 : 디지털 출력(Parallel output 만 필요한 경우), 표준형
    GYDC-05 : 고정밀/고성능 디지털 출력(아날로그 속도 출력, A/B 위상 펄스, SSI 출력, 고속 샘플링 등 을 지원해야 하는 경우)



    Specification


    비선형성≤ ±0.05%FS 일반
    분해능
    (아날로그) ≤0.01%FS
    (디지털) ≤0.1mm
    반복성≤±0.01%FS
    온도 경향≤±45ppmFS
    최대 압력35MPa(프로브 로드)
    작동 온도-20°C~+80°C
    보관 온도-40°C~+80°C
    진동6G(또는 40Hz 2mmPP)
    충격20G(2msec)
    IP 등급IP67

     ・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
     ・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.

    모델 번호.

    ① 유효 스트로크
      15mm~2000mm


    ② Head dead zone(인식불가지역)
      S :20mm (Std.)
      □ :□mm ( 옵션 ) ( 고객이 지정 )
    ・ 가능한 Min. 길이는 선택한 자석 또는 플로트에 따라 다릅니다.


    ③ Tip dead zone(인식불가지역)
      S:70mm(표준)
    ・S(표준 길이)는 ⑤에서 선택한 자석 또는 플로트에 따라 다릅니다.

    Tip dead zone

    magnet

    70mm

    MG178, M2PN, M11N

    100mm

    T144, T163

    □ : □mm(옵션)(고객 지정)
    ・가능한 Min. 길이는 선택한 자석 또는 플로트에 따라 다릅니다.


    ④ Thread / Rod diameter
      P8 : O링, 로드 Φ8(표준)


    ⑤ 관련 magnet

    magnet

    MG178:No.178(표준)
    M2PN:No.2P(≤스트로크 1000mm)
    M11N:No.11N(≤스트로크 1000mm)
    T144:No.T14-M4
    T163:No.T16-M3



    ・상기 이외의 마그넷 또는 플로트를 선택하실 경우에는 상담해 주십시오.
    ・이 모델 코드는 관련 마그넷 또는 플로트만을 지정하는 것을 의미합니다.
    ・마그넷 또는 플로트가 필요한 경우에는 별도 주문해 주십시오.


    ⑥ 케이블 연결
      G□F : pigtail / 케이블 끝 : free
      G□A : pigtail / 케이블 끝 : 릴레이용 커넥터 포함
        ( □: 케이블 길이(m), Max.10m ) (*)

    (*) 연장 케이블
    센서 케이블(m) + 연장 케이블(m) ≤ 100m를 사용하는 경우
    ・연장 케이블은 P.112 를 참조하십시오.

    ⑦ 출력
      00 : 외부 컨트롤러에 따라 다름

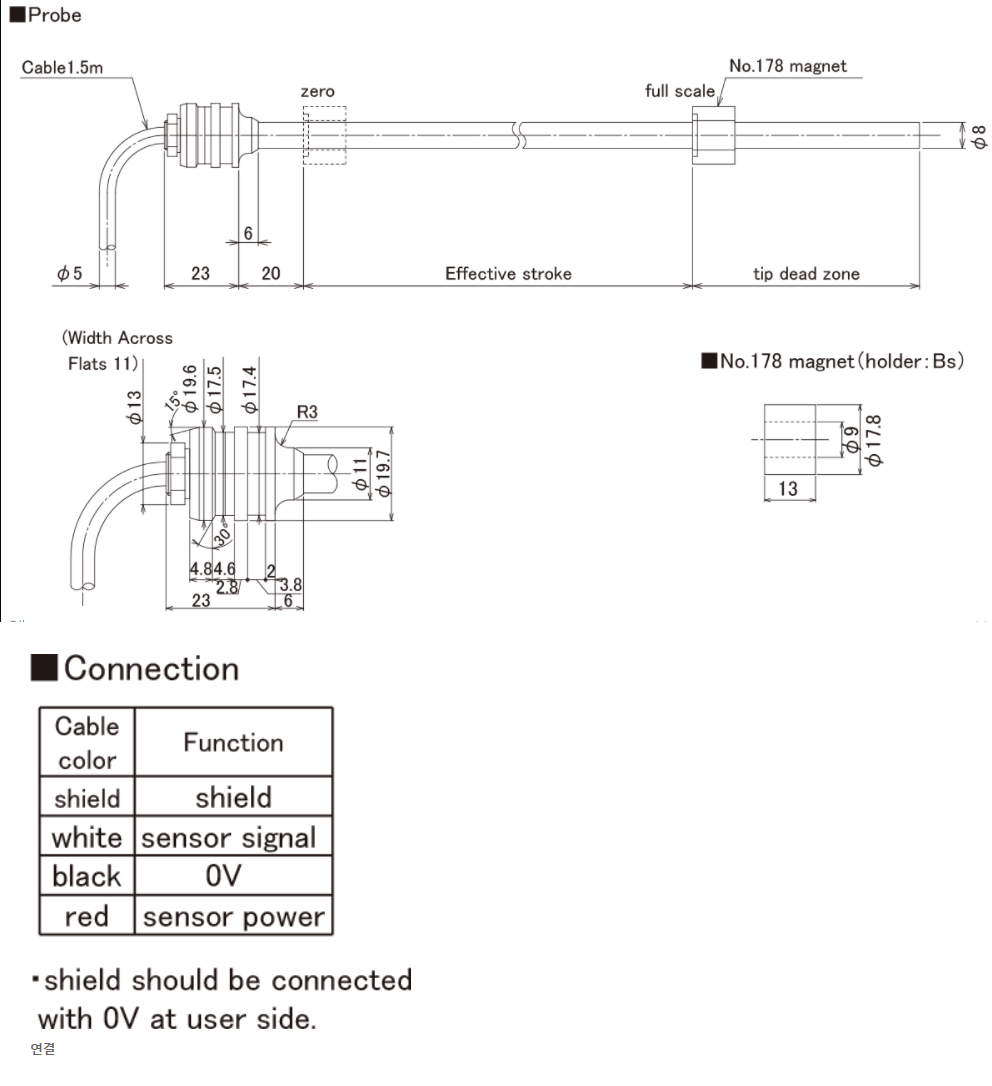

    치수
