SANTEST GYGS 팬케이크 헤드 프로브 > 변위계

SANTEST GYGS 팬케이크 헤드 프로브 요약정보 및 구매

Resolution : ( 아날로그 ) ≤0.01%FS ( 디지털 ) 0.1mm 선형성 : ≦ ± 0.025 % FS.

추천하기
판매가격 전화문의
제조사 SANTEST
원산지 일본
모델 GYGS 프로브 / GYGSC 컨트롤러

관련상품

  • 상품 정보

    상품 상세설명

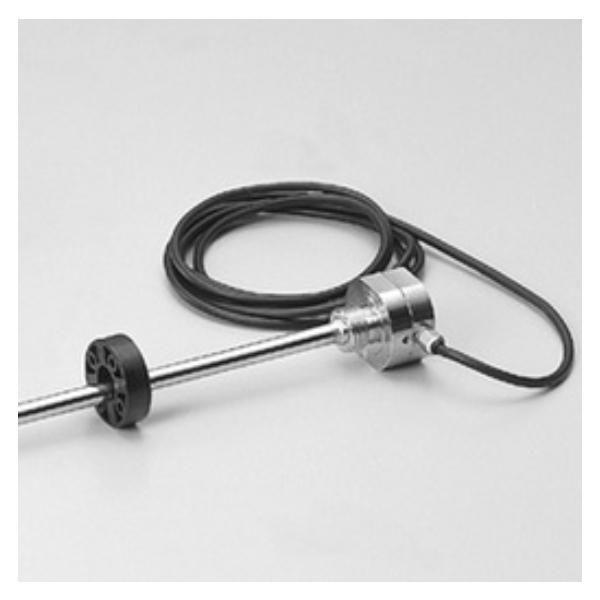

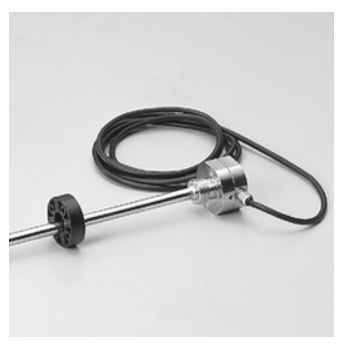

    SANTEST GYGS 팬케이크 센서 헤드 프로브

    Pancake head


    GYGS 프로브의 센서 헤드는 매우 얇습니다(두께 20mm).
    유압 실린더에 적용하면 전체 길이가 공간 절약형이 됩니다.

    < 컨트롤러 >
    GYHC : 고정밀/고성능 아날로그 출력(위치에 대해 0-10V 또는 4-20mA를 출력 하고 속도에 대해 ±10V (또는 4 ~20mA)를 출력)
    GYDC-S1 : 디지털 출력(Parallel output 만 필요한 경우), 표준형
    GYDC-05 : 고정밀/고성능 디지털 출력(아날로그 속도 출력, A/B 위상 펄스, SSI 출력, 고속 샘플링 등 을 지원해야 하는 경우)
    IRDS-GY : 현장 구축 가능 IRDM과 결합하여 버스.




    Specification



    비선형성≤±0.025%FS 일반
    Resolution
    		( 아날로그 ) ≤0.01%FS
    ( 디지털 ) 0.1mm
    반복성≤±0.01%FS
    온도 경향≤±40ppmFS/°C
    최대 압력35MPa(프로브 로드)
    작동 온도-20°C~+80°C
    보관 온도-40°C~+80°C
    진동6G(또는 40Hz 2mmPP)
    충격50G(2msec)
    IP 등급IP67

    　・상기 정도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
    　・스트로크 300mm 미만의 사양은 스트로크 300mm와 동일합니다.

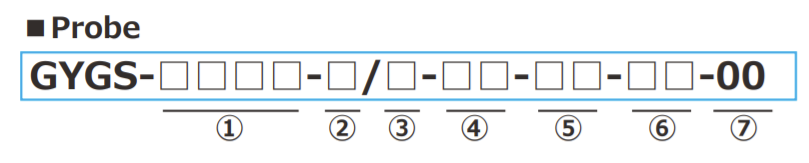

    모델 번호.



    ① 유효 스트로크
    　　15~3000mm


    ②  Head dead zone(인식불가지역)
    　　S :50mm(Std.)
    　　□ :□mm ( 옵션 ) ( 고객이 지정 )
    ・ 가능 Min. 길이는 선택한 자석 또는 플로트에 따라 다릅니다.


    ③ Tip dead zone(인식불가지역)
    　　S:70mm/ 90mm/ 100mm(표준)
    ・S(표준 길이)는 ⑤에서 선택한 자석 또는 플로트에 따라 다릅니다.

    Tip dead zone
    		magnet
    		float
    70mmM2PN, M0SM, M0LM,
    M3, M11N, BA    		F25N, F28N
    90mmF28S, F30S
    100mmT144, T163F40S, F42S, F50S, F54S

    □ : □mm(옵션)(고객 지정)
    ・가능한 Min. 길이는 선택한 자석 또는 플로트에 따라 다릅니다.


    ④ Thread / Rod diameter
    N8 : M18xP1.5, 로드 Φ8(표준)
    N : M18xP1.5, 로드 Φ10 (나사 길이 = 22mm)

    ・유효 스트로크가 1001mm 이상인 경우에는 로드 Φ10을 사용해 주십시오.


    ⑤ 관련 자석 또는 플로트

    magnet
    		float
    M2PN :No.2PN (표준)
    M0SM :No.ΦSPM
    M0LM :No.ΦLPM
    M3 :No.3
    M11N :No.11N
    T144 :No.T14-M4
    T163 :No.T16-M3
    BA : No.2KYN-17 -LG    		F28S:Φ28 SS316L
    F30S : Φ30 SS316L
    F40S : Φ40 SS316(B)
    F42S : Φ43 SS316L
    F50S : Φ50 SS316L
    F54S : Φ54 SS304
    F25N :RF-A10 플라스틱
    F-A2

    ・상기 이외의 마그넷 또는 플로트를 선택하실 경우에는 상담해 주십시오.
    ・이 형번은 관련 마그넷 또는 플로트만을 지정하는 것을 의미합니다.
    ・마그넷 또는 플로트가 필요한
    경우는 별도 주문해 주십시오.・유효 스트로크 2001mm의 경우 또는 플로트의 경우 자세한 내용은 "No.2KYN-17-LG"
    자석(110페이지)을 권장합니다.


    ⑥ 케이블 접속
    < 레이디얼 방향 >
    　　G□LF : pigtail / 케이블 end : free
    　　G□LA : pigtail / 케이블 end : 릴레이용 커넥터 부착 : ( □ : 케이블 길이(m)、 Max.5m ) (*)
    < 축 방향 ( 옵션 ) >
    　　G□SF :p igtail / 케이블 엔드 : 프리
    　　G□SA : 피그테일 / 케이블 엔드 : 릴레이용 커넥터 부착 : ( □ : 케이블 길이(m), Max.5m ) (*)

    (*) 사용시 연장 케이블 센서 케이블(m) + 연장 케이블(m) ≤ 20m
    ・연장 케이블은 P.112 를 참조하십시오.


    ⑦ 출력
    　　00 : 외부 컨트롤러에
    　　따라 다름 ( 총 로드 길이 : ≤1400mm ) 24 : 외부 컨트롤러에 따라 다름 ( 총 로드 길이 : ≥1401mm )

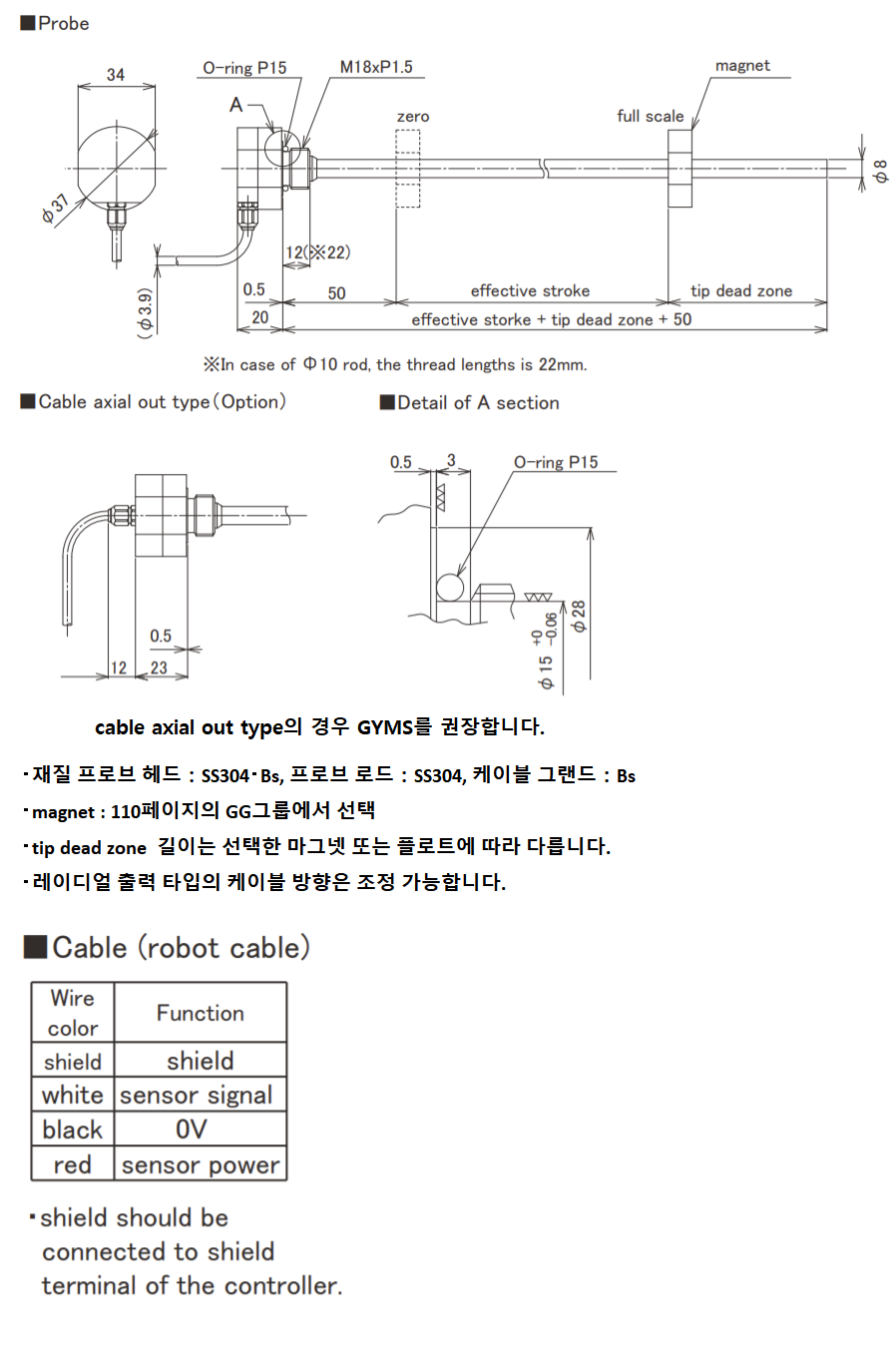

    치수



    주문예 :

    GYGS-300-S/S-N8-M2PN-G0.5LF-00 : 현대위아
    GYGS-320-S/S-N8-M2PN-G0.5LF-00 : 현대기아차
