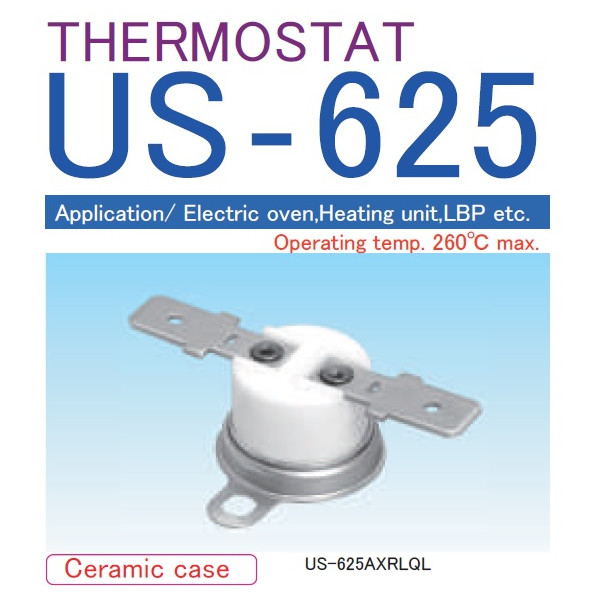

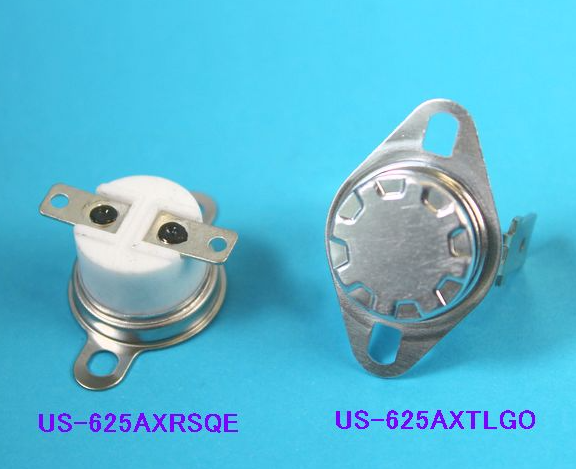

ASAHI KEIKI US-625 THERMOSTAT 온도조절기
US-625 Snapper 、 Snap Action
CMJ ・ UL ・ C-UL ・ VDE (EN （６０７３０A） 승인
견적요청이나 주문시
1 제품명, 2 사용온도, 3 실부하, 4 공정명(용도), 5 수량 6, End User 를 기재하셔야 합니다.
Features : 고온, 콤팩트 대용량, 세라믹 본체, SOD
Application : 전자 오븐, 난방 장치, 온수기, 복사기, LBP, 사무 자동화 장비 등
※ 승인 된 모델의 사양은 위의 사양과 약간 다릅니다.
| ① 온도 조절기 사양 | |||
|---|---|---|---|
| 전기 등급 | TYPE A : 125VAC, 최대. 15A, 저항 부하 （min. 200mA） TYPE A : 250VAC, 최대 10A, 저항 부하 （min. 200mA） ‐‐ TYPE K : 30 VDC, max. 1A, 저항 부하 TYPE K : 5 VDC, min. 1mA, 저항 부하 | ||
Ⅰ. 온도 설정 범위 Ⅱ. 온도 허용 오차 Ⅲ. 차동 | Ⅰ. 온도 설정 범위 SOD 설정 범위 | Ⅱ.내열 온도 ① Open ± 4 ℃ / Close ± 5 ℃ ② Open ± 4 ℃ / Close ± 6 ℃ ③ Open ± 5 ℃ / Close ± 7 ℃ ④ Open ± 6 ℃ / Close ± 8 ℃ ⑤ Open ± 7 ℃ / Close ± 10 ℃ | Ⅲ. 차동 ① 12K S.OD type |
| 회로 저항 (초기 값) | A 형 : 50mΩ 이하 K 형 : 10mΩ 이하 | ||
| 절연 저항 | 100MΩ 이상 [500VDC 메거를 통해] | ||
| 내전압 | A 형 : 1,500VAC / 분 K 형 : 1,200VAC / 분 | ||
| 내열성 | 290 ℃ | ||
| 내한성 | -20 ℃ | ||
| 개폐 내구성 | 10,000 회 이상 [정격 부하 이하] | ||
※ 승인 된 모델의 사양은 위의 사양과 약간 다릅니다.
| ② 모델 코드 | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| |||||||||||||||||||||||
| 1 | Contact material | A : Ag ・ Ag 합금 접점 K : Au cross bar 접점 | |||||||||||||||||||||
| 2 | 접점 형식 Contact model | X : 온도 상승시“OFF” (높은 온도에서 OFF) Y : 온도 상승시 “ON” (낮은 온도에서 ON) | |||||||||||||||||||||

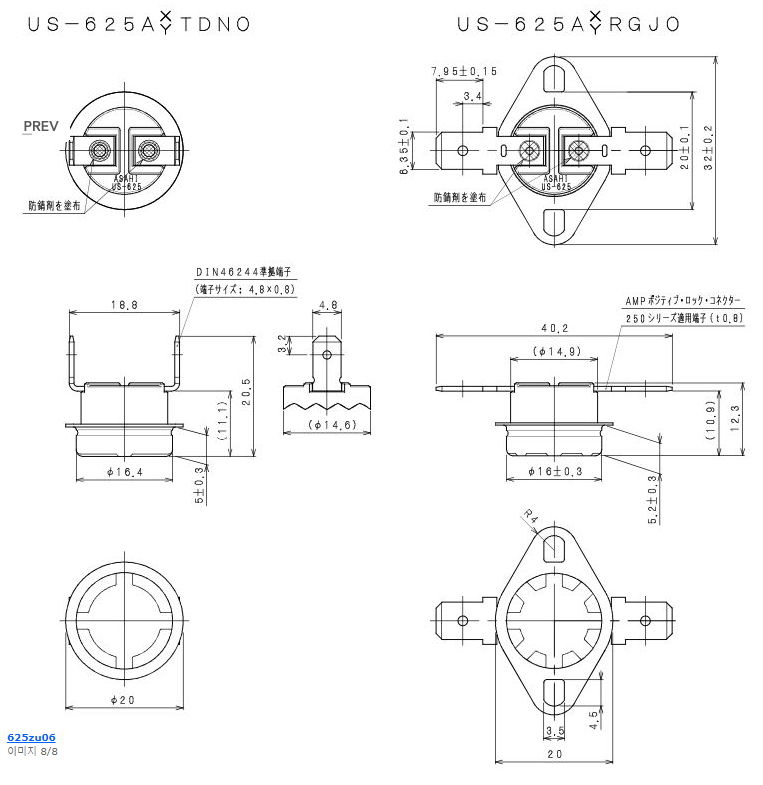

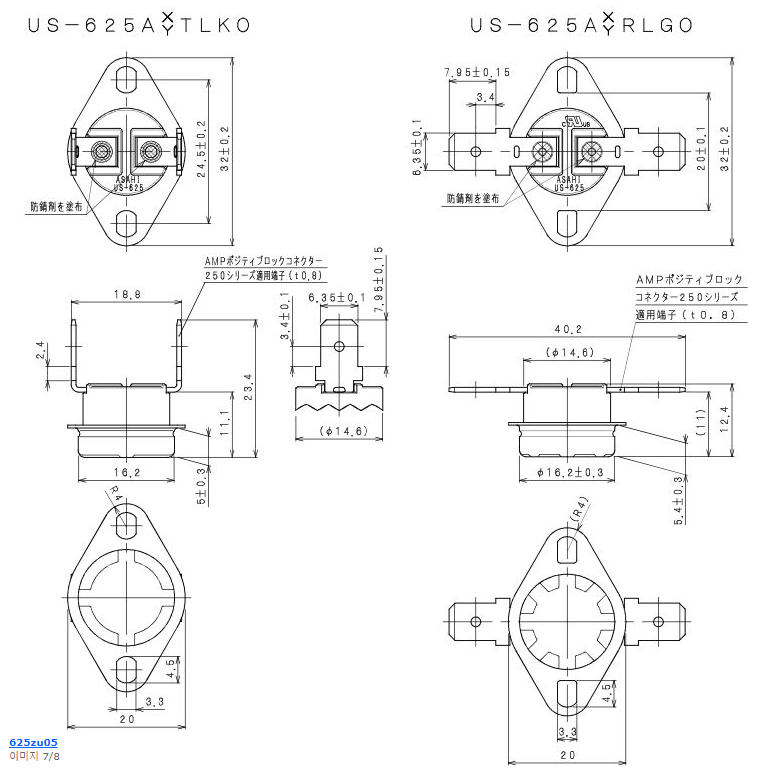

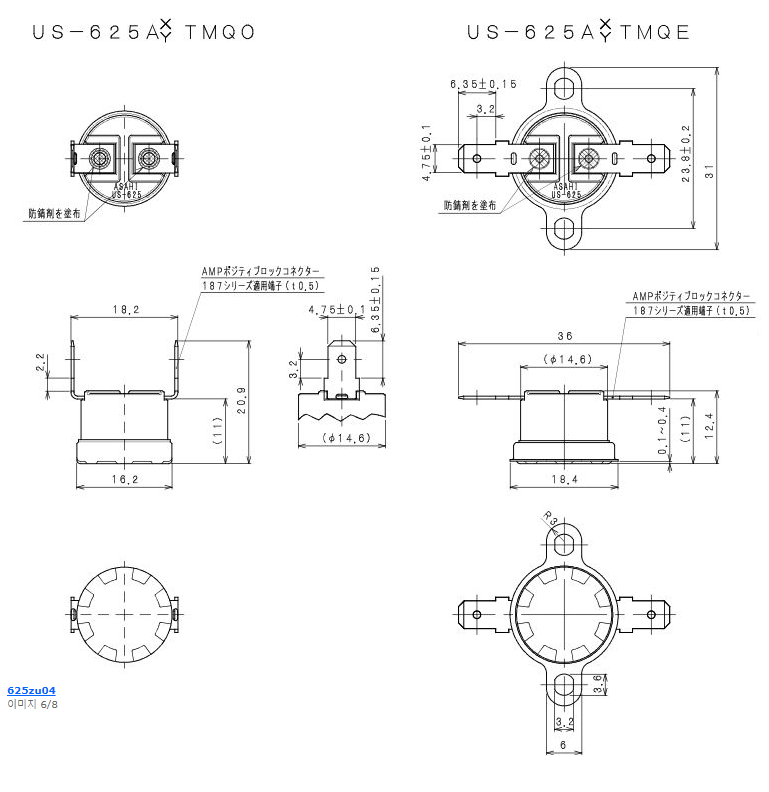

| 3 | 터미널 각도 | R : 수평 단자 T : 수직 단자 | |||||||||||||||||||||
| 4 | 터미널 모델 | L : 포지티브 락 커넥터 250 시리즈 용 단자 ‐‐ (크기 : 6.35 × 0.8 재질 : 황동, 니켈 도금) G : 포지티브 락 커넥터 250 시리즈 용 단자 ‐‐ (크기 : 6.35 × 0.8 재질 : 강철, 니켈 도금) M : 포지티브 락 커넥터 187 시리즈 용 단자 ‐‐ (크기 : 4.75 × 0.5 재질 : 황동, 니켈 도금) H : 포지티브 락 커넥터 187 시리즈 용 단자 ‐‐ ※ 수평 단자 조합 (R) ‐‐ (크기 : 4.75 × 0.5 재질 : 강철 、 Ni 도금) V : 커넥터 IEC60730-1 준 단자 ‐‐ (크기 : 4.8 × 0.8 재질 : 황동 、 Ni 도금) J : DIN46244 준 단자 ‐‐ (크기 : 6.3 × 0.8 재질 ： 스틸 、 Ni 도금) D : DIN46244 준 단자 ‐‐ (크기 : 4.8 × 0.8 재질 : 황동 、 Ni 도금) I : 나사 고정 용 (강철, 니켈 도금, t0.8) ‐‐ ※ 수평 단자 조합 (R) S : 납땜 용 (황동 / t 0.5, Sn 도금) | |||||||||||||||||||||
| 5 | 커버 재질 홀더 모델 | QO : 알루미늄, 홀더 없음 DO : 알루미늄, 홀더 없음 ( 구멍) | |||||||||||||||||||||
| 6 | SOD 모델 S.OD 모델 | LC : One Shot 방식 Single Operation Device (SOD type) | |||||||||||||||||||||
| 7 | Free Holer Fixed model | (QE) FB : 알루미늄, 표면 형 (23.8mm) (QL) FB : 알루미늄, 표면 형 (24.5mm) | |||||||||||||||||||||
| 모델 / 유형 | Certificate | 파일 번호. | 작동 온도. 등급 | 사이클 수 | Max | Max. 암페어 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 범주 | 주기 | 볼트 | 저항 부하 | 유도 부하 | FLA | LRA | ||||
| US-625 | UL C-UL | E52529 | 260 | 제한 | 100,000 | AC 125 | 15 | – | – | – |
| AC 250 | 10 | – | – | – | ||||||
| 200 | AC 125 | 15 | – | – | – | |||||
| AC 250 | 10 | – | – | – | ||||||
| US-625-LC | UL C-UL | E52529 | 220 | S.O.D. | 1 | AC 125 | 15 | – | – | – |
| AC 250 | 10 | – | – | – | ||||||
| US-625-LC-QR | AC 125 | 15 | – | – | – | |||||
| AC 250 | 10 | – | – | – | ||||||
| US-625V | AC 125 | 15 | – | – | – | |||||
| AC 250 | 10 | – | – | – | ||||||
| US-625F | 260 | AC 250 | 15 | – | – | – | ||||
| US-625 | VDE | 40027110 | 190 | 온도 조절기 | 100,000 | AC 250 | 10 | – | – | – |
| 10,000 | – | 6 | – | – | ||||||
| US-625K | VDE | 40027128 | 220 | 온도 조절기 | 100,000 | DC 30 | 1 | – | – | – |
| AC 120 | 125VA | – | – | – | ||||||
| US-625-LC | VDE | 40006690 | 220 | S.O.D. | 1 | AC 250 | 10 | – | – | – |
| US-625-LC-QR | 10 | – | – | – | ||||||
| US-625V | 10 | – | – | – | ||||||
| US-625F | 260 | 15 | – | – | – | |||||
사용후기가 없습니다.
상품문의가 없습니다.
- AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

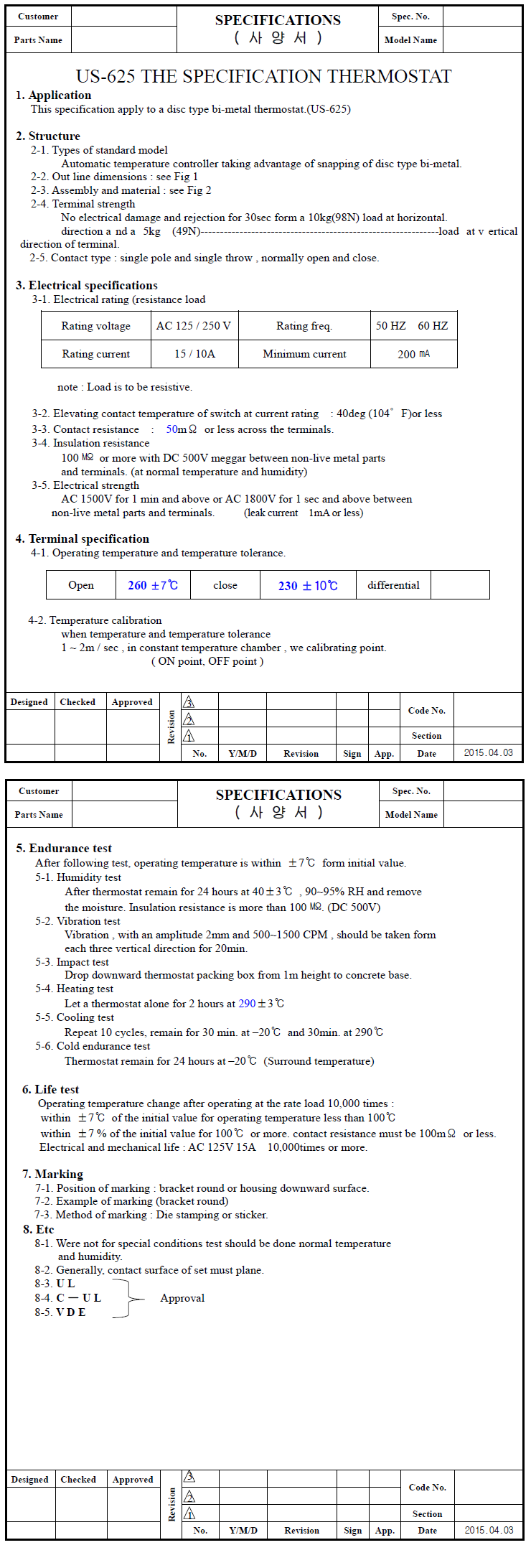

SPECIFICATIONS
주문시 Open온도와 Close 온도를 알려 주셔야 합니다.

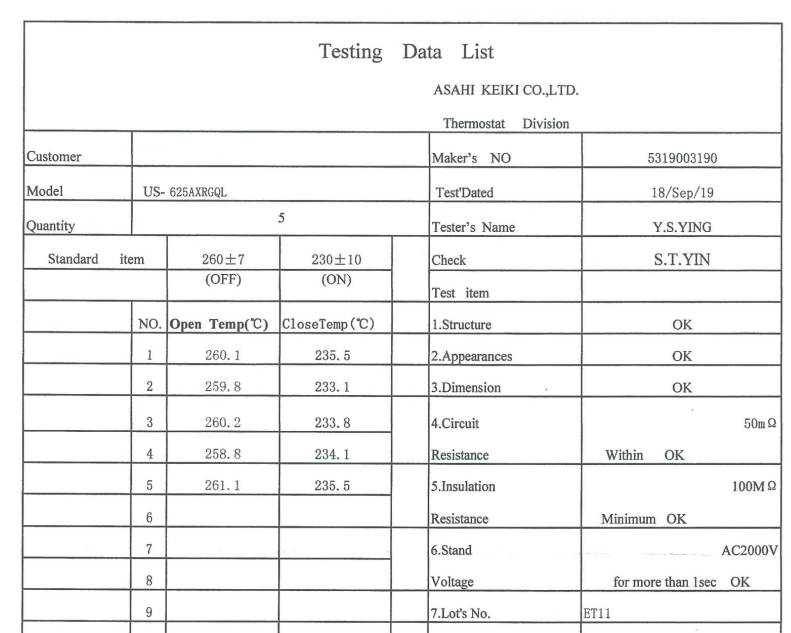

US-625AXRGQL(260±7 OFF/230±10 ON) TEST REPORT

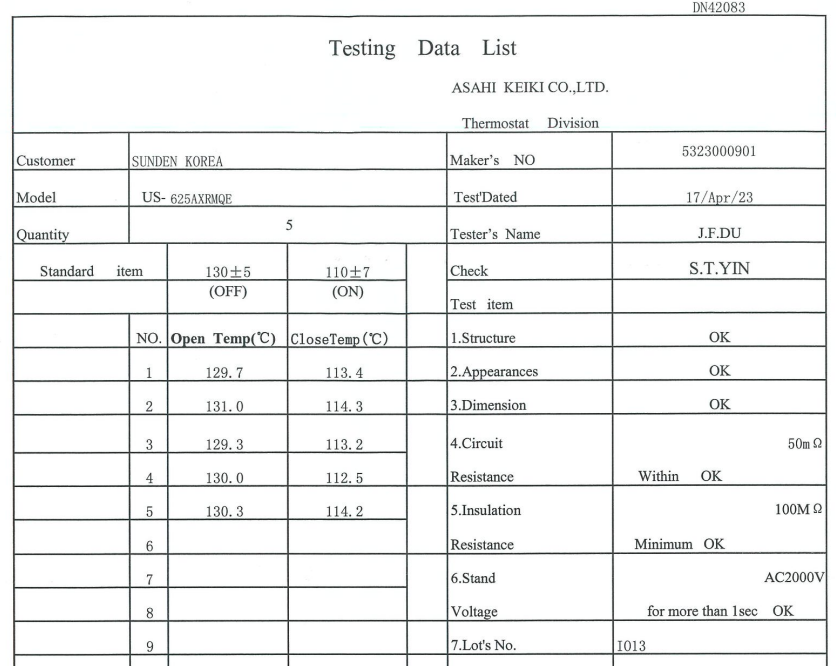

US-625AXRMQE(130±5 OFF/110±7 ON) TEST REPORT
