ASAHI KEIKI US-621 THERMOSTAT 온도조절기(One Shot 고온 Type) > 과학계측기, 시험기

ASAHI KEIKI US-621 THERMOSTAT 온도조절기(One Shot 고온 Type) 요약정보 및 구매

US-621/ 고온, 소형 대용량, PPS 본체, SOD/ MAX 200℃

추천하기
판매가격 전화문의
제조사 ASHAIKEIKI
원산지 일본
모델 US-621

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명


    ASAHI KEIKI US-621 THERMOSTAT 온도조절기


    US-621 　　Snapper 、 Snap Action
    CMJ ・ UL ・ C-UL ・ VDE (EN （６０７３０A） 승인






    Features : 고온, 소형 대용량, PPS 본체, SOD

    Application : 복사기, LBP, 사무 자동화 장비 등 등


    견적요청이나 주문시

    1 제품명, 2 사용온도, 3 실부하, 4 공정명(용도), 5 수량 6, End User 를 기재하셔야 합니다.




    ※ 승인 된 모델의 사양은 위의 사양과 약간 다릅니다.



    ① 온도 조절기 사양
    전기 등급125VAC, 최대. 15A, 저항 부하 （min. 200mA）
    250VAC, 최대 10A, 저항 부하  （min. 200mA）

    Ⅰ. 온도 설정 범위

    Ⅱ. 온도 허용 오차

    Ⅲ. 차동
    SOD 사양
    … （단일 조작 장치）
    … 원샷 타입 (1 cycle만)

    　Ⅰ. 온도 설정 범위
    ① 0 ～ 50 ℃
    ② 51 ～ 100 ℃
    ③ 101 ～ 150 ℃
    ④ 151 ～ 190 ℃
    ⑤ 191 ～ 250 ℃

    SOD 설정 범위
    Max. 220 ℃

    　Ⅱ.내열 온도

    ① ± 4 ℃ / ± 5 ℃
    ② ± 4 ℃ / ± 6 ℃
    ③ ± 5 ℃ / ± 7 ℃
    ④ ± 6 ℃ / ± 8 ℃
    ⑤ ± 7 ℃ / ± 10 ℃

    　Ⅲ. 차동

    ① 12K
    ② 15K
    ③ 20K
    ④ 25K
    ⑤ 30K

    S.OD type
    -35 ℃ 이하

    회로 저항 (초기 값)50mΩ 이하
    절연 저항100MΩ 이상 [500VDC 메거를 통해]
    내전압1,500VAC / 분
    내열성200 ℃
    내한성-20 ℃
    개폐 내구성10,000 회 이상 [정격 부하 이하]


    ※ 승인 된 모델의 사양은 위의 사양과 약간 다릅니다.



    ② 모델 코드
    US-621□□□□□□–□–□ (open temperature / close temprature)
    1234567
      Ex) US-621AXRVAS (210/180)
    1Contact material
    		A : Ag ・ Ag 합금 접점
    2Contact model
    		X : 온도 상승시“OFF”
    Y : 온도 상승시 “ON”
    3터미널 각도R : 수평 단자
    T : 수직 단자
    4터미널 모델G : 포지티브 락 커넥터 용 단자 250 시리즈 ‐‐ (크기 : 6.35 × 0.8 재질 : 강철, 니켈 도금)
    H : 포지티브 락 커넥터 용 단자 187 시리즈 ‐‐ ※ 수평 단자 조합 (R) ‐‐ (크기 : 4.75 × 0.5 재질 : 강철 、 Ni 도금)
    E : 커넥터 IEC730-1 준 단자 ‐‐ (크기 : 4.8 × 0.8 재질 : 강철 、 Ni 도금)
    I : 나사 고정 용 (스틸, 니켈 도금, t0.8 ) ‐‐ ※ 수평 단자 (R) 조합
    5커버 재질
    홀더 모델    		QO : 알루미늄, 홀더 없음
    QE : 알루미늄, 표면 형 (free holde) (23.8mm)
    QL : 알루미늄, 표면 형 (free holde) (24.5mm)
    KO : 알루미늄, 매립형 (깊이 5.0mm, 24.5mm)
    GO : 알루미늄, 매립형 (깊이 5.4mm 、 24.5mm)
    MO : 스텐레스 강, 표면 형 (구멍 형)
    IO : 스텐레스 강, 매립형 (깊이 4.6mm 、 24.5mm)
    JO : 스텐레스 강, 매립형 (깊이 5.2mm) 、 24.5mm)
    QD : 알루미늄, 표면 형 (자유 홀더) (30mm)
    QM : 알루미늄, 표면 형 (M3 태핑 나사 장착 용) 23.8mm)
    FO : 스테인리스 스틸, 홀더 없음 표면 유형 DO : 알루미늄, 홀더 없음 ( 구멍) 아니오 : 알루미늄, 홀더 없음 (frange 포함)
    CO : 스텐레스 강, 매립형 (깊이 5.2mm, 24.5mm) ( 홀형 )
    SO : 황동, 나사형 ‐‐ [M3, M4, M5,6-32UNC, 8-32UNC, 10-32UNC]
    6SOD 모델
    S.OD 모델    		LC : One Shot 방식
    Single Operation Device (SOD type)
    7Free Holer
    Fixed model
    		(QE) FB : 알루미늄, 표면 형 (23.8mm)
    (QL) FB : 알루미늄, 표면 형 (24.5mm)

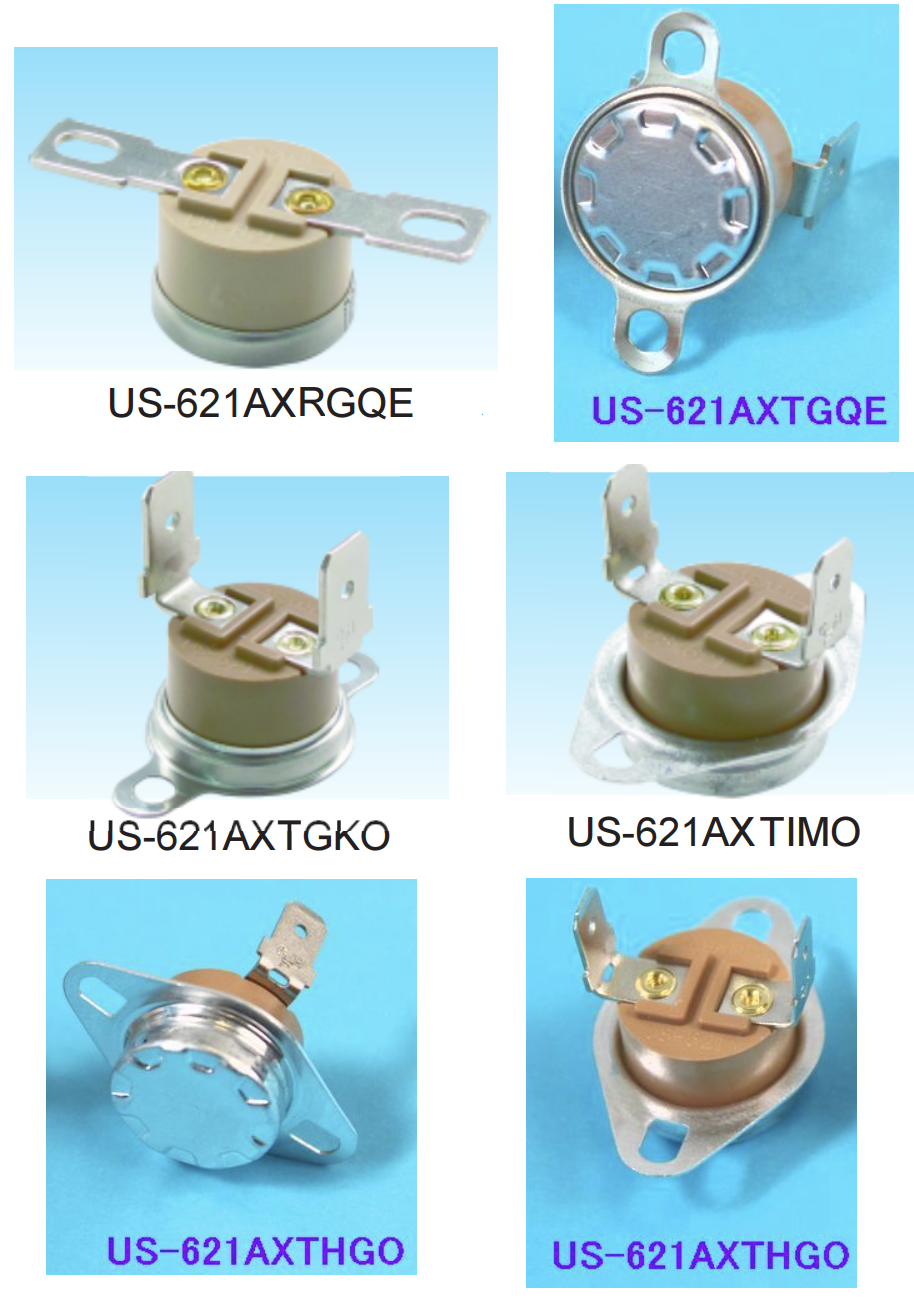

    ③ 모델 코드 샘플

    • US-621AXRMQO ・ ・ ・ 수평 F187 단자, 알루미늄, 홀더 없음
    • US-621AXTMQE ・ ・ ・ 수직 형 F187 단자 、 알루미늄 、 표면 형 (프리 홀더) 23.8mm
    • US-621AXTMQE-LC ・ ・ 수직 F187 단자 、 알루미늄 、 표면 형 (프리 홀더) 23.8mm 、 SOD 형
    • US-621AXTMQE-LC-FB ・ 수직 형 F187 단자 、 알루미늄 、 표면 형 (고정 홀더) 23.8mm 、 SOD 형
    • US-621AXRLQL ・ ・ ・ 수 평형 F250 단자 、 알루미늄 、 표면 형 (프리 홀더) 24.5mm
    • US-621AXTMQL-LC ・ ・ 수직 F250 단자 、 알루미늄 、 표면 형 (프리 홀더) 24.5mm 、 SOD 형
    • US-621AXTMQL-LC-FB ・ 수직 형 F250 단자 、 알루미늄 、 표면 형 (고정 홀더) 24.5mm 、 SOD 형
    • US-621AXTLKO ・ ・ ・ 수직 형 F250 단자 、 알루미늄 、 매립형 깊이 5mm, 24.5mm
    • US-621AXRVAS ・ ・ ・ 수평 IEC 단자 、 스테인레스 스틸 、 표면 타입 24mm

    ④ 국제 안전 규격 목록

    모델 / 유형Certificate
    		파일 번호.작동
    온도.
    등급    		사이클 수MAXMAX. 암페어
    범주주기볼트
    저항 부하
    유도 부하
    		FLALRA
    US-621-LC-QRUL
    C-UL    		E52529220S.O.D.
    		1AC 12515–––
    AC 25010–––
    US-621-VUL
    C-UL    		AC 12515–––
    AC 25010–––
    US-621-LC-QRVDE40010379200S.O.D.
    		1AC 25010–––
    US-621VAC 25010–––

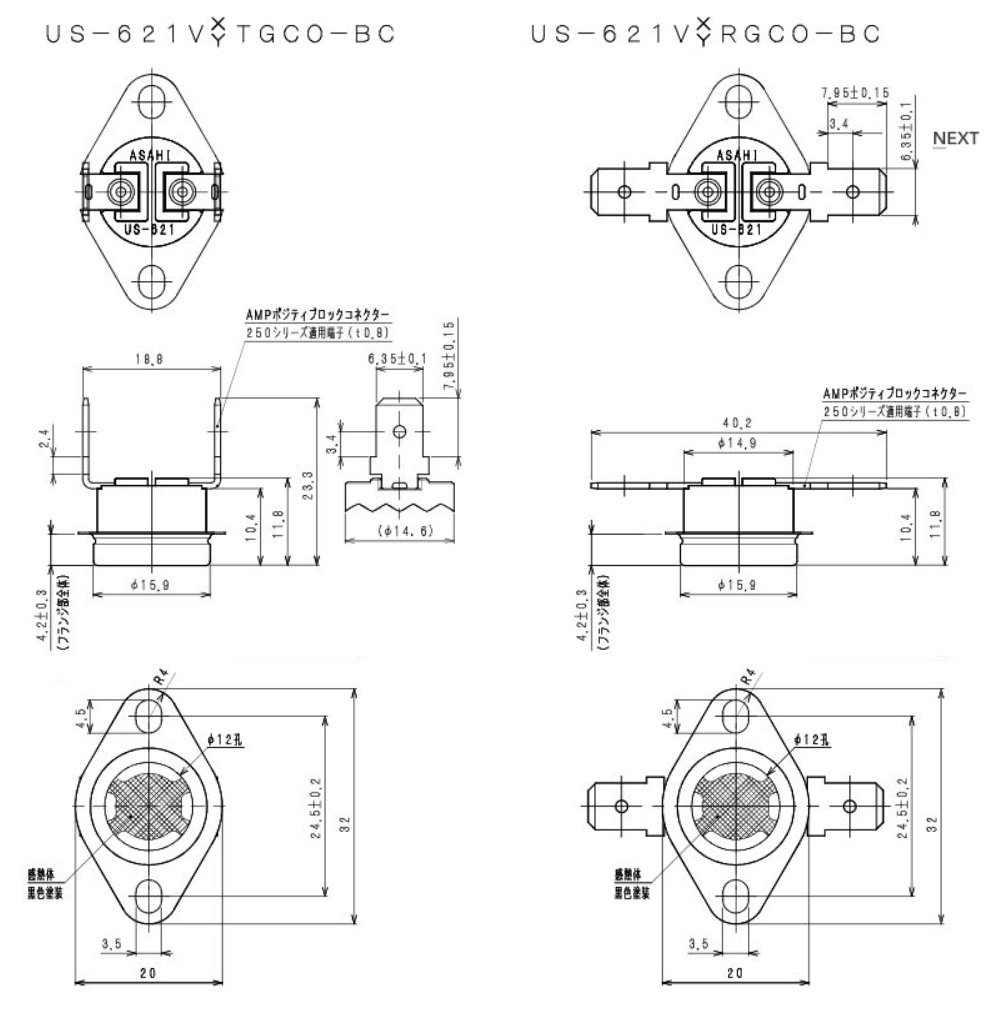

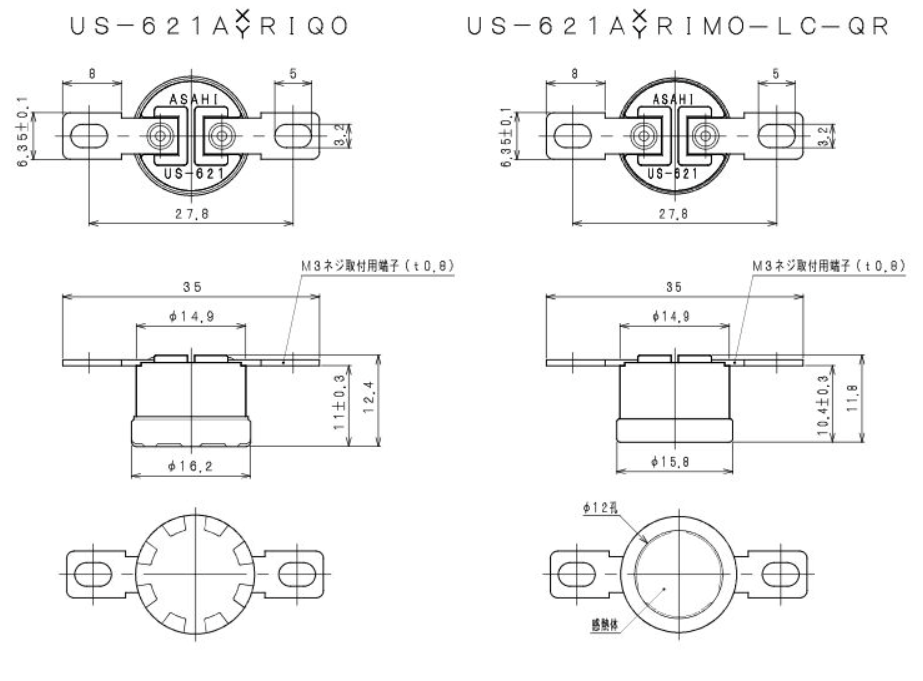

    　⑤ 외형 치수도
