ATI 다축로드셀 Omega191 6축 로드셀 ,실리콘 스트레인 게이지 적용 > 로드셀

ATI 다축로드셀 Omega191 6축 로드셀 ,실리콘 스트레인 게이지 적용 요약정보 및 구매

사이즈 : Φ190 x 64(H)mm / Fx=Fy=1800,3600,7200 N Fz= 4500,9000,18000 N Tx=Ty=Tz= 350 , 700 , 1400 N*m

추천하기
판매가격 전화문의
제조사 ATI
원산지 USA
모델 Omega191

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

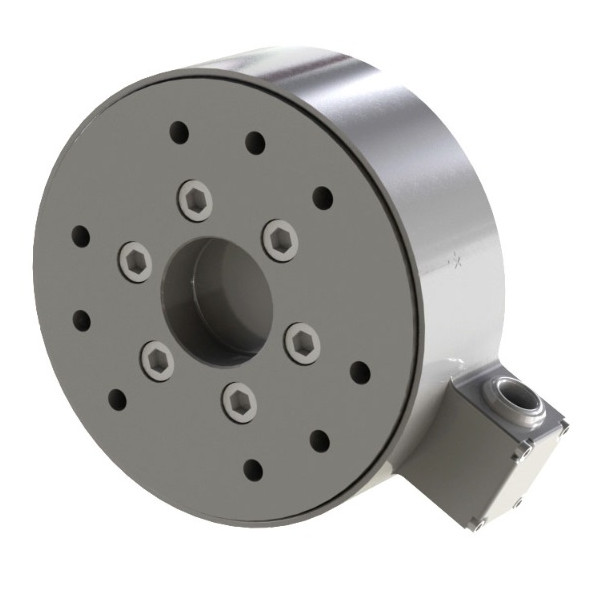

    ATI 다축로드셀 Omega191 6축 로드셀


    고속출력용 FT 센서
    6축로드셀(Fx,Fy,Fz,Mx,My,Mz)
    Fx=Fy=1800,3600,7200 N
    Fz= 4500,9000,18000 N
    Tx=Ty=Tz= 350 , 700 , 1400 N*m
    정밀도:0.5%


    제품 장점

    • 매우 높은 강도 : 높은 항복 강도의 스테인리스 스틸로 절단 된 EDM 와이어. 최대 허용 과부하 값은 정격 용량의 4.8 ~ 19.9 배입니다. 스루 홀 옵션을 사용할 수 있습니다.
    • 높은 신호 대 잡음비 : 실리콘 스트레인 게이지는 기존 포일 게이지보다 75 배 더 강한 신호를 제공합니다. 이 신호는 증폭되어 거의 0에 가까운 노이즈 왜곡이 발생합니다.
    • IP60, IP65 및 IP68 (10m) 버전 사용 가능 : IP60 버전은 먼지가 많은 환경에서 사용하기위한 것입니다. 트랜스 듀서의 IP65 버전은 물 분무로부터 보호됩니다. IP68 버전은 10 미터 깊이의 담수에 잠길 수 있습니다.

    일반적인 응용

    • 제품 테스트
    • 텔레 로보틱스
    • 영향력있는 반응
    • 정밀 고정구의 부품 배치 및 제거
    • 마찰 교반 용접
    •
    나라장터 세부품명번호 : 4111451001  물품식별번호: 23233837

    시스템 유형 : 16 비트 DAQ, ECAT, Net, TWE 또는 WNet F / T 시스템 선택시


    CalibrationFx,FyFzTx,TyTzFx,FyFzTx,TyTz
    SI-1800-3501800 N4500 N350 Nm350 Nm3/8 N3/4 N5/96 Nm5/144 Nm
    SI-3600-7003600 N9000 N700 Nm700 Nm3/4 N1 1/2 N5/48 Nm5/72 Nm
    SI-7200-14007200 N18000 N1400 Nm1400 Nm1 1/2 N3 N5/24 Nm5/36 Nm
     SENSING RANGESRESOLUTION



      * 해상도는 대부분의 애플리케이션에서 일반적이며 필터링을 통해 향상 될 수 있습니다.

     ** 인용 된 해상도는 4 개의 노이즈 카운트를 제거한 후의 유효 해상도입니다.

    시스템 유형 : 컨트롤러 F / T 시스템 선택시


    CalibrationFx,FyFzTx,TyTzFx,FyFzTx,TyTz
    SI-1800-3501800 N4500 N350 Nm350 Nm3/4 N1 1/2 N5/48 Nm5/72 Nm
    SI-3600-7003600 N9000 N700 Nm700 Nm1 1/2 N3 N5/24 Nm5/36 Nm
    SI-7200-14007200 N18000 N1400 Nm1400 Nm3 N6 N5/12 Nm5/18 Nm
     SENSING RANGESRESOLUTION


     ** 인용 된 해상도는 8 카운트의 노이즈를 제거한 후의 유효 해상도입니다.


    *** F / T 센서가 올바르게 측정하려면 적용된 하중이 6 개 축 각각의 범위 내에 있어야합니다.

    ATI의 F / T 교정은 NIST (National Institute of Standards and Technology)에서 추적 할 수 있습니다.

    ATI는 센서가  해당 ATI 절차 에 따라 보정되었음을 인증 합니다.

    이러한 절차는 ISO 9001 표준을 준수하여 제품이 ATI 사양 내에 있는지 확인합니다.


    단일 축 과부하
    Fxy± 36000N
    Fz± 110000 N
    Txy± 6800 Nm
    Tz± 6800 Nm
    강성 (계산 됨)
    X 축 및 Y 축 힘 (Kx, Ky)2.4x10 8 N / m
    Z 축 힘 (Kz)3.6x10 8 N / m
    X 축 및 Y 축 토크 (Ktx, Kty)1.5x10 6 Nm / rad
    Z 축 토크 (Ktz)3.2x10 6 Nm / rad
    공진 주파수
    Fx, Fy, Tz
    Fz, Tx, Ty
    물리적 사양
    무게*9.41kg
    직경*190mm
    높이*64mm
    * 사양에는 표준 인터페이스 플레이트가 포함됩니다.



    CAD FILE DOWNLOAD



    9105-TW- 오메가 191mux dual-cal 옵션을 위한 전자 장치가 없는 Omega191 F / T 변환기
    9105-T- 오메가 191Omega191 MUX F / T 변환기
    9105-TIF- 오메가 191Omega191 DAQ F / T 변환기
    9105-NET-Omega191Omega191 NET F / T 변환기

    9105-TIF- 오메가 191TH57

    57mm Threhall 이 있는 Omega191 DAQ F / T 트랜스듀서


    Omega191 IP68 SI-3600-700(방수형) 납품사진
