콘트롤러 릴레이용

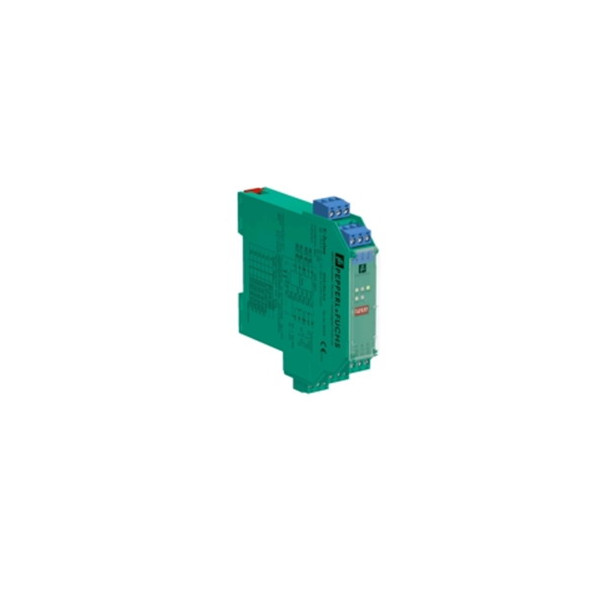

4-channel 아이솔레이트 베리어
SWITCH BARRIER(realy barrier)-인디케이터용
Signal type : Digital Input(RELAY)
POWER : DC24V
접지 필요없음
이 격리 된 장벽은 본질 안전 응용 프로그램에 사용됩니다.
그것은 안전한 지역으로 위험 지역에서 디지털 신호 (NAMUR 센서 / 기계 접촉)를 전송합니다.
각 센서 나 스위치는 안전 영역 부하 한 형태의 일반적으로 오픈 접점을 제어합니다.

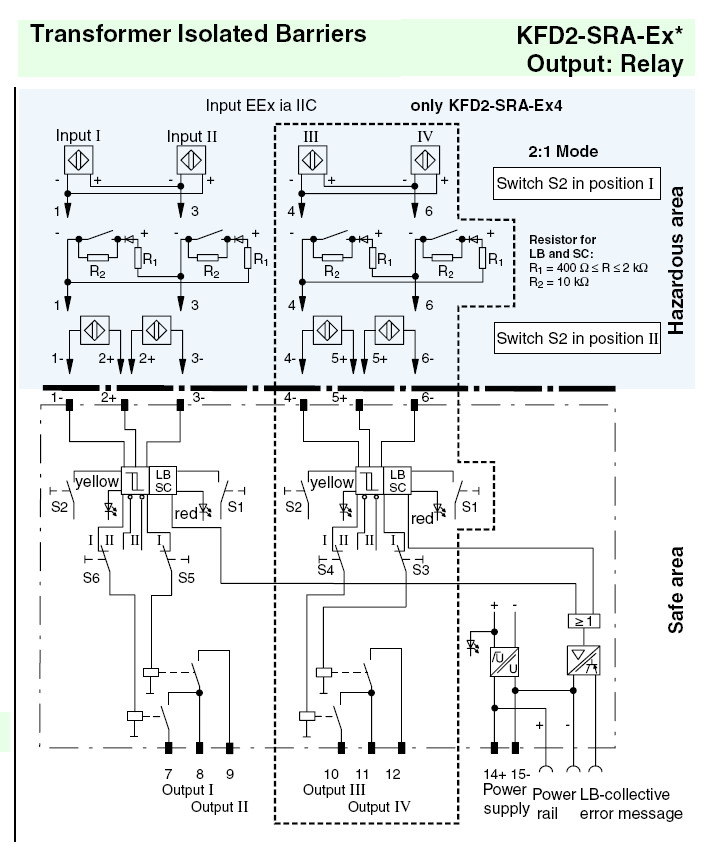

특별한 2 : 1 배선 절약 기술은 50 % 현장 배선을 위해 절연체에 사용할 수 있습니다.

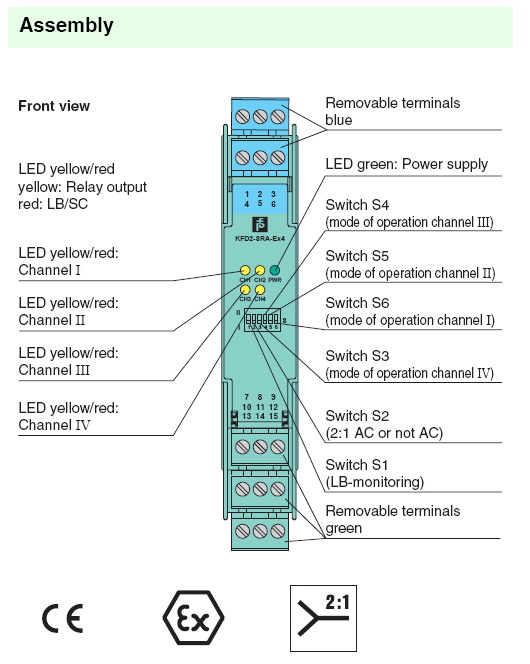

S1을 사용하거나 필드를 사용하여 스위치를 사용합니다. 나머지 스위치는, S3 ... S6는, 릴레이의 정상 출력 상태를 반전하는 데 사용하는 동안 2 : 1 모드는 스위치 S2로 선택됩니다.
전원 레일 시스템과 함께 사용하면 고유의 클러스터 오류 메시징 기능을 사용할 수 있습니다.
2 : 1 전송 방식 을 사용하기위한 요구 사항 .
2 : 1 전송 방법에서는 특허 새로운 2 : 1 전송 법에 의해 위험 지역 에서 스위치 증폭기 교체 디지털 신호.
이 방법은 도전 체 의 한 쌍 에 의해 두 개의 독립적 인 디지털 신호를 전송 하도록 허용한다.
2 : 1 전송 방식 의 사용에 대한 전제 조건은 역 극성 보호 다이오드 센서 를 사용하는 것입니다. Pepperl + Fuchs의 극성 교차 하기에 센서를 제공합니다.
통합 역 극성 보호 다이오드 없이 센서를 사용하는 경우 , 클램프 모듈 F- KD- 예 2 또는 ( 다이오드 네트워크와 ) F- KDR - 예 2 는 장착 해야 우리합니다.
F - KDR - 예 2 의 경우에는, 저항 의 조합은 기계적 스위치 라인 결함 검출 에, 대한 부가 적으로 장착 되었다.
| 일반 사양 | ||
| 신호 유형 | 디지털 입력 | |
| 공급 | ||
| 연결 | 파워 레일 또는 터미널 14+, 15- | |
| 정격 전압 | 19 ... 30 V DC | |
| 리플 | ≤ 10 % | |
| 정격 전류 | 45 ... 70 mA | |
| 전력 손실 | 1.2W | |
| 입력 | ||

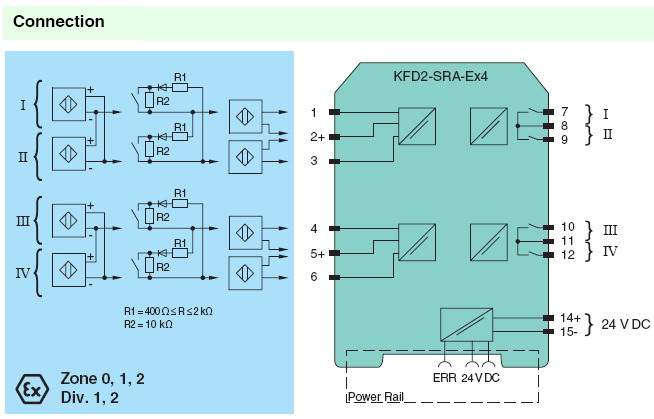

| 연결 | 터미널 1-, 2+, 3-; 4-, 5+, 6- | |
| 정격 값 | acc. EN 60947-5-6 (NAMUR)에 따름, 전기 데이터는 시스템 설명 참조 | |
| 개방 회로 전압 / 단락 전류 | 약. 8V DC / 약. 8mA | |
| 스위칭 포인트 / 스위칭 히스테리시스 | 1.2 ... 2.1 mA / 약. 0.2mA | |
| 펄스 / 일시 중지 비율 | 최소 35ms / 분 35ms (비 AC 작동) 최소 70ms / 분 70ms (AC 작동) | |
| 라인 결함 감지 | 파손 I ≤ 0.15 mA, 단락 I> 6 mA | |
| 산출 | ||
| 연결 | 출력 I : 단자 7, 8; 출력 II : 단자 8, 9; 출력 III : 단자 10, 11; 출력 IV : 단자 11, 12 | |
| 출력 I ... IV | 신호 I ... 신호 IV; 계전기 | |
| 연락처 로딩 | 253 V AC / 2 A / cos φ> 0.7; 40 V DC / 2 A 저항성 부하; | |
| 통전 / 비통 전 지연 | 약. 약 30ms 30ms | |
| 기계적 수명 | 5 x 10 6 스위칭 사이클 | |
| 집합 적 오류 메시지 | 파워 레일 | |
| 전송 특성 | ||
| 스위칭 주파수 | ≤ 10Hz (비 AC 작동) ≤ 3Hz (AC 작동) | |
| 지침 적합성 | ||
| 전자기 호환성 | ||
| 지침 2004 / 108 / EC | EN 61326-1 : 2006 | |
| 낮은 전압 | ||
| 지침 2006 / 95 / EC | EN 61010-1 : 2010 | |
| 적합성 | ||
| 전자기 호환성 | NE 21 : 2006 | |
| 보호 수준 | IEC 60529 : 2001 | |
| 주변 조건 | ||
| 주변 온도 | -20 ~ 60 ° C (-4 ~ 140 ° F) | |
| 기계적 사양 | ||
| 보호 수준 | IP20 | |
| 질량 | 약. 150g | |
| 치수 | 20 x 119 x 115mm (0.8 x 4.7 x 4.5 인치), 하우징 유형 B2 | |
| Ex-areas와 관련된 적용 데이터 | ||
| EC-Type 시험 증명서 | ZELM 99 ATEX 0009, 추가 인증서는 www.pepperl-fuchs.com 참조 | |
| 그룹, 카테고리, 보호 유형 |  II (1) G [Ex ia Ga] IICII (1) D [Ex ia Da] IIICI (M1) [Ex ia Ma] I | |
| 오류 메시지 출력 | ||
| 최대 안전 전압 U의 m | 40V DC | |
| 지침 적합성 | ||
| 지침 94 / 9 / EC | EN 60079-0 : 2012, EN 60079-11 : 2012, EN 60079-26 : 2007, EN 50303 : 2000 | |
| 국제 승인 | ||
| UL 승인 | ||
| 제어 도면 | 116-0145 | |
