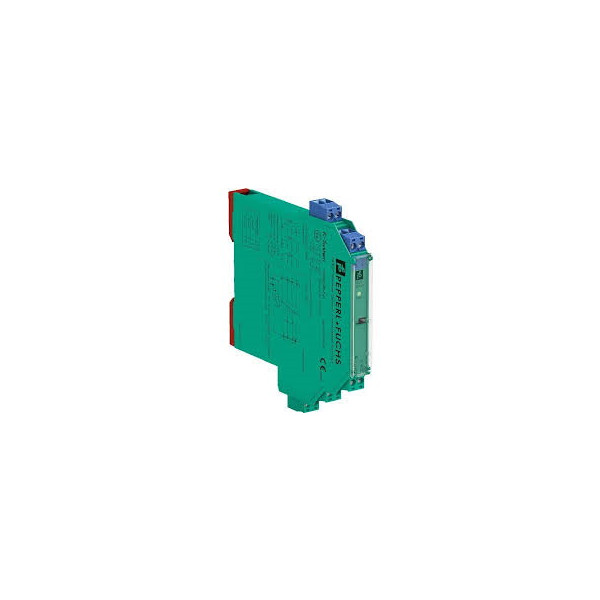

PT100 ~ PT100 절연 배리어
1 채널 절연 배리어
24 V DC 공급 (전원 레일)
저항 및 RTD 입력 (Pt100, Pt500, Pt1000)
저항 출력
정확도 0.1 %
일반 사양 | ||
|---|---|---|
| 신호 유형 | 아날로그 입력 | |
공급 | ||
| 연결 | 파워 레일 또는 터미널 9+, 10- | |
| 정격 전압 | 19 ... 30 V DC | |
| 리플 | 공급 허용 범위 내 | |
| 정격 전류 | 20mA 미만 | |
| 전력 소비 | 0.35W (24V 및 1mA 감지 전류) | |
입력 | ||
| 연결 | 터미널 1, 2, 3, 4 | |
| 라인 결함 감지 | 예, Pt100에서 | |
| 리드 저항 | 저항 값의 10 % 이하 | |
| 전송 범위 | 0 ~ 10mA | |
| 사용 가능한 전압 | 9V | |
| 라인 결함 감지 | 50 nA | |
산출 | ||
| 연결 | 터미널 5-, 7-, 6+, 8+ | |
| 흐름 | 0 ~ 10mA | |
| 사용 가능한 전압 | 0 ~ 7V | |
| 오류 신호 | <10 Ω 또는> 400 Ω, 분리 된 리드에 따라 다름 (측정 전류 ≤ 1mA) | |
전송 특성 | ||
| 일탈 | I m ≥ 1 mA : R m 의 ± 0.1 % 또는 ± 0.1 Ω (더 큰 값 적용 가능) I m <1 mA : I m 에 비례하여 정확도가 감소 합니다. 예 : I m = 0.1 mA : ± 1 % of R m 또는 1 Ω (더 큰 값이 적용됨). | |
| 상승 시간 | 신호 응답 시간 ≤ 2ms (10 ... 90 %) I m 적용에 대한 응답 : R m > 50 Ω 및 I m <5mA : I m 적용에 대한 <5ms 응답 : R m > 30 Ω 및 I m < 5mA : I m 적용에 대한 10ms 미만 응답 : R m > 18 Ω 및 I m <5mA : <20ms | |
지침 적합성 | ||
| 전자기 호환성 | ||
| 지침 2004 / 108 / EC | EN 61326-1 : 2006 | |
적합성 | ||
| 전자기 호환성 | NE 21 | |
| 보호 수준 | IEC 60529 | |
주변 조건 | ||
| 주변 온도 | -20 ~ 60 ° C (-4 ~ 140 ° F) | |
기계적 사양 | ||
| 보호 수준 | IP20 | |
| 질량 | 약. 100 그램 | |
| 치수 | 12.5 x 114 x 124mm (0.5 x 4.5 x 4.9 인치), 하우징 유형 A2 | |
| 설치 | 35mm DIN 장착 레일 acc. EN 60715 : 2001에 따름 | |
Ex-areas와 관련된 적용 데이터 | ||
| EC-Type 시험 증명서 | BASEEFA 10 ATEX 0061, 추가 인증서는 www.pepperl-fuchs.com 참조 | |
| 그룹, 카테고리, 보호 유형 |  II (1) G [Ex ia Ga] IIC, II (1) D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I | |
| 적합성 선언 | BASEEFA 10 ATEX 0062X, 적합성 선언 준수 | |
| 그룹, 카테고리, 보호 유형, 온도 등급 | II 3G Ex nA II T4 Gc [영역 2의 장치] | |
| 지침 적합성 | ||
| 지침 94 / 9 / EC | EN 60079-0 : 2009, EN 60079-11 : 2007, EN 61241-11 : 2006, EN 60079-15 : 2010 | |
국제 승인 | ||
| FM 승인 | ||
| 제어 도면 | 116-0129 (cFMus) | |
| UL 승인 | ||
| 제어 도면 | 116-0332 (cULus) | |
| IECEx 승인 | IECEx BAS 10.0024 IECEx BAS 10.0025X | |
| 승인 | [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I | |
