KFU 고온용게이지 1축,2축,3축(HBM 1-LKFU . 1-XKFU, 1-RKFU동일모델) 요약정보 및 구매

-30 ~ + 350 ℃ 고온용게이지

판매가격 전화문의
제조사 KYOWA
원산지 일본
모델 KFU-5-120-C1 KFU-5-350-C1 KFU-5-120-D16 KFU-5-350-D16 KFU-5-120-D17 KFU-5-350-D17

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

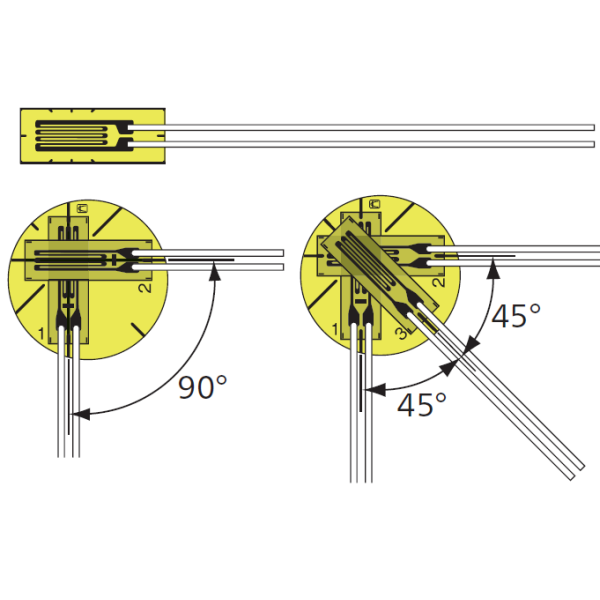

    KFU 시리즈
    고온 포일 스트레인 게이지 (350ºC)


    • RoHS



    당사보유재고 :

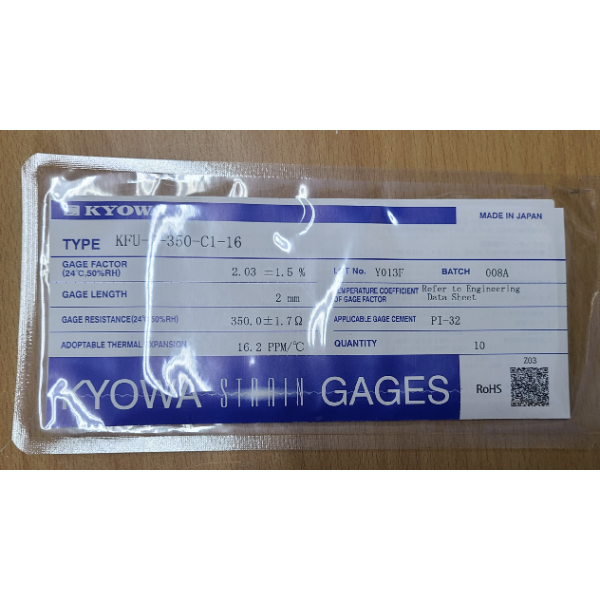

    KFU-2-350-C1-16  10EA/1 PACK

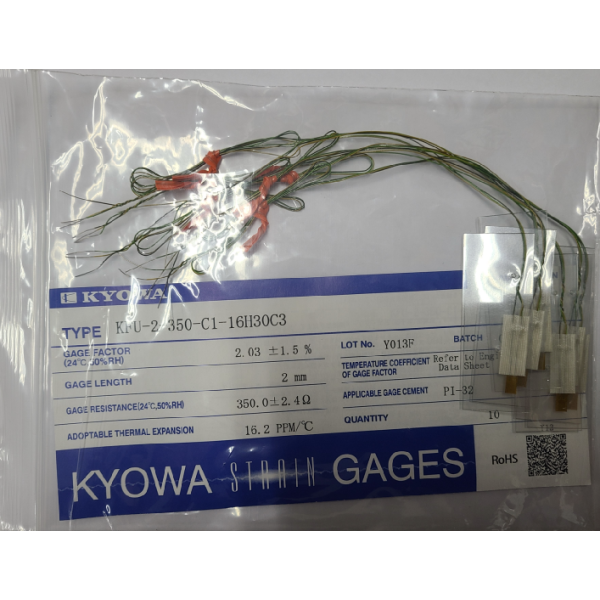

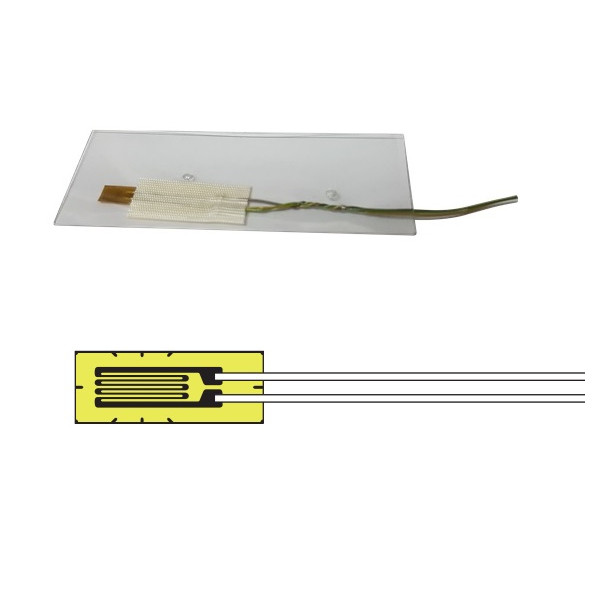

    KFU-2-350-C1-16H30C3 (고온용 케이블 30cm 부착)  6장
    위 모델 기본 납기 3개월


    Major Properties



    베이스는 내열성이 높은 폴리이 미드로 만들어졌으며 게이지 요소는 NiCr 합금 호일로 만들어져 KFU 시리즈 게이지가 넓은 온도 범위에서 우수한 특성을 보여줍니다.

    * 단기간 테스트에는 KFU를 사용하십시오.
    예 :
    350 ° C에서 72 시간 이하
    300 ° C에서 360 시간 이하
    사용접착제 PI-32
    (조건에 따라 다름)

    주요 속성



    재료 저항 요소NiCr 합금 호일
    재료베이스폴리이미드
    경화 후 주요 접착제와 함께 작동 온도 (° C)PI-32 : -30 ~ 350ºC
    주요 리드선 케이블과 결합 된 작동 온도 (° C)고온 / 저온. 3 선 케이블 (L-17) : -30 ~ 350ºC
    자체 온도 보상 (° C)10 ~ 300ºC
    적용 가능한 선팽창 계수 (× 10 -6 / ℃)11, 16, 23
    상온에서의 변형 한계. (대략 %)1.9
    실온에서 피로 한계(Times)
    1.5x10 5 (± 1000μm / m, 300ºC)

    Relative images



    내용



    주문시 모델 번호 뒤에 리드 와이어 케이블 코드를 추가하고 그 사이에 공백을 두십시오.

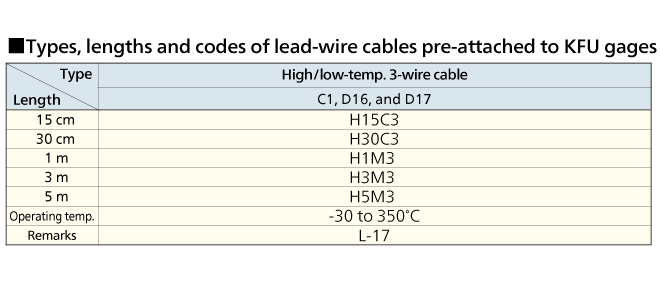

    예 : 5m 길이의 고온 / 저온 3 선 케이블이 미리 부착 된 게이지의 경우

    → KFU-5-120-C1-11 H5M3 리드선 케이블 코드가 추가 되지 않은 경우 게이지는 고급 리본과 함께 제공됩니다.

    케이블 만 (25mm 길이).


    제품 테이블

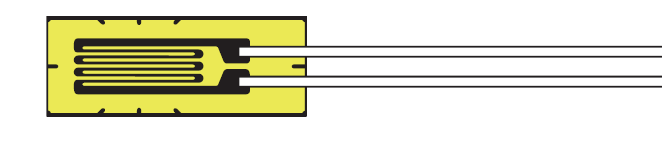

    KFU 120Ω 단축


    10 게이지/팩

    모델치수(mm)
    게이지(그리드)베이스
    길이너비길이너비
    KFU-5-120-C1-1152.5103.7
    KFU-5-120-C1-1652.5103.7
    KFU-5-120-C1-2352.5103.7
    KFU-2-120-C1-1122.563.7
    KFU-2-120-C1-1622.563.7
    KFU-2-120-C1-2322.563.7




    KFU 350Ω 단축


    10 게이지/팩

    모델치수(mm)
    게이지(그리드)베이스
    길이너비길이너비
    KFU-5-350-C1-1152.4103.7
    KFU-5-350-C1-1652.4103.7
    KFU-5-350-C1-2352.4103.7
    KFU-2-350-C1-1122.463.7
    KFU-2-350-C1-1622.463.7
    KFU-2-350-C1-2322.463.7

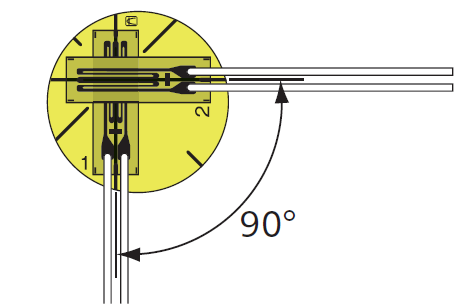

    KFU 120Ω 2 축, 0 ° / 90 ° stacked rosette



    10 게이지/팩

    모델치수(mm)
    게이지(그리드)베이스
    길이너비길이너비
    KFU-5-120-D16-1151.4φ11
    KFU-5-120-D16-1651.4φ11
    KFU-5-120-D16-2351.4φ11
    KFU-2-120-D16-1121.2φ8
    KFU-2-120-D16-1621.2φ8
    KFU-2-120-D16-2321.2φ8



    KFU 350Ω 3축, 0 ° / 90 ° stacked rosette


    10 게이지/팩

    모델치수(mm)
    게이지(그리드)베이스
    길이너비길이너비
    KFU-5-350-D16-1152φ11
    KFU-5-350-D16-1652φ11
    KFU-5-350-D16-2352φ11
    KFU-2-350-D16-1122φ10
    KFU-2-350-D16-1622φ10
    KFU-2-350-D16-2322φ10

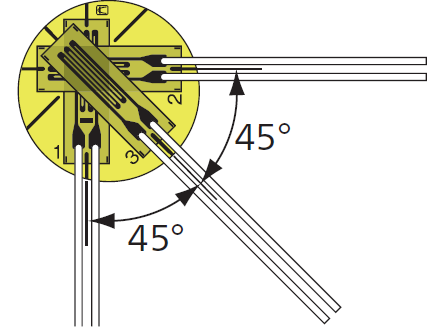

    KFU 120Ω Triaxial, 0 ° / 90 ° / 45 ° stacked rosette




    10 게이지/팩

    모델치수(mm)
    게이지(그리드)베이스
    길이너비길이너비
    KFU-5-120-D17-1151.4φ11
    KFU-5-120-D17-1651.4φ11
    KFU-5-120-D17-2351.4φ11
    KFU-2-120-D17-1121.2φ8
    KFU-2-120-D17-1621.2φ8
    KFU-2-120-D17-2321.2φ8



    KFU 350Ω Triaxial, 0 ° / 90 ° / 45 ° stacked rosette



    10 게이지/팩

    모델치수(mm)
    게이지(그리드)베이스
    길이너비길이너비
    KFU-5-350-D17-1152φ11
    KFU-5-350-D17-1652φ11
    KFU-5-350-D17-2352φ11
    KFU-2-350-D17-1122φ10
    KFU-2-350-D17-1622φ10
    KFU-2-350-D17-2322φ10





    미리 연결된 리드선 케이블이 있는 스트레인 게이지

    거의 모든 Kyowa 스트레인 게이지는 납땜의 필요성을 제거하여 게이지 본딩 작업에서 노동력을 절약하기 위해 미리 부착 된 리드 와이어 케이블과 함께 제공됩니다.

    각 게이지에 대한 리드 와이어 케이블의 종류와 길이는 다음과 같습니다.
    주문할 때 아래와 같이 스트레인게이지의 모델과 리드선 케이블의 코드를 사이에 공백으로 지정하십시오.




    스트레인 게이지 모델KFGS, KFR,
    KFRP, KFRS,
    KFP,
    KFL, KFEL, KFEM
    KFGS, KFR,
    KFRP, KFRS,
    KFP, KFL
    KFGS, KFR, KFWB, KFWS, KC,
    KFRP, KFRS, KFP, KFEL, KFEM
    납선 케이블의 종류2 polyester-coat copper wires -196 to 150℃
    3 polyester-coat copper wires -196 to 150℃
    단축다축단축다축
    리드선 케이블 길이15 cm
    N15C2N15C3L15C2RL15C2SL15C3RL15C3S
    30cmN30C2N30C3L30C2RL30C2SL30C3RL30C3S
    1mN1M2N1M3L1M2RL1M2SL1M3RL1M3S
    3mL3M2RL3M2SL3M3RL3M3S
    5mL5M2RL5M2SL5M3RL5M3S
    모델 등Twisted for ≥ 50cm
    L-6, L-9 for ≥ 6 m
    L-7, L-10 for ≥ 6 m
    코팅 색상 d97611b8466fc741d3f25d9876c26ae8_1620371031_7372.gif

    * 다른 리드선 케이블 길이에 대해서는 당사에 문의하십시오.

    스트레인 게이지 모델KFGS, KFR, KFRP, KFLKFN, KFSKFRP, KFH,
    KFL
    KFU, KFH
    납선 케이블의 종류d97611b8466fc741d3f25d9876c26ae8_1620371561_8176.gif
    리드선 케이블 길이15 cm
    R15C2R15C3J15C3F15C3H15C3
    30 cm
    R30C2R30C3J30C3F30C3H30C3
    1mR1M2R1M3J1M3F1M3H1M3
    3mR3M2R3M3J3M3F3M3H3M3
    5mR5M2R5M3J5M3F5M3H5M3
    모델 등L-11L-12L-13L-3L-17
    코팅 색상d97611b8466fc741d3f25d9876c26ae8_1620371593_7301.gif

     다른 리드선 케이블 길이에 대해서는 당사에 문의하십시오.

    • 2- 와이어 게이지의 경우 패키지에 표시된 게이지 저항에는 리드 와이어의 저항이 포함됩니다.
    • 3- 와이어 게이지의 경우 패키지에 표시된 게이지 저항은 게이지 자체에 대한 것이며 리드 와이어의 저항은 포함하지 않습니다.
    • KFU 및 KFH : 고급 리본 와이어 섹션은 강화를 위해 유리 섬유 테이프로 덮여 있습니다. (다음 그림을 참조하십시오.)

    • d97611b8466fc741d3f25d9876c26ae8_1620371667_2165.gif
