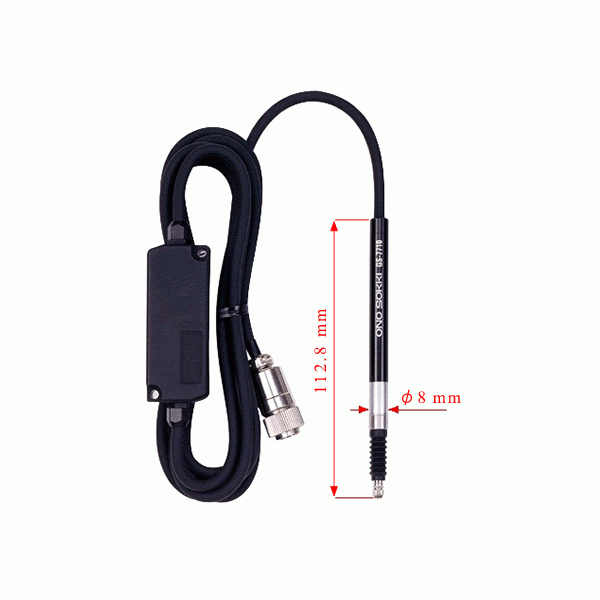

GS-7710A / 7710NA Pen type 요약정보 및 구매

Pen type

판매가격 전화문의
제조사 ONO SOKKI
원산지 일본
모델 GS-7710A / 7710NA

관련상품

  • 상품 정보

    상품 상세설명

    디지털 선형 게이지

    GS-7710A / 7710NA

    (GS-7210 시리즈 ) 0e51f7d0277c88545b202fbbe352a109_1623195619_1884.gif

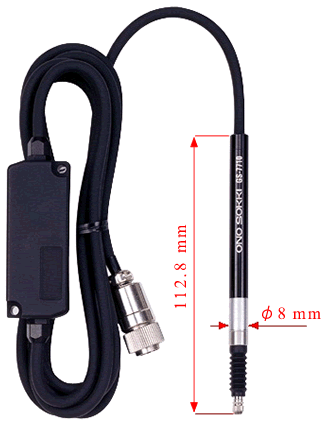

    GS-7000 시리즈는 펜 모양의 φ8mm 선형 게이지 센서로 다점 측정에 가장 적합합니다.
    측정 영역의 공간을 절약 할 수 있으며 구조는 열악한 환경에 대해 충분한 내구성을 가진 IP67 보호 등급을 준수합니다.



    GS-7000 시리즈에는 다음과 같은 4 가지 모델이 있습니다.



    GS- 7710 * / 7710A
    (* 단종 됨)
    표준형
    GS-7210L *
    낮은 측정 력
    (0.3N 미만) 유형
    GS - 7710N * / 7710NA
    (* 단종 됨)
    과도한 조임으로부터 스템을 보호하는 너트 장착형
    GS-7210LN *
    너트 장착 및 낮은 측정 력 유형



    디지털 게이지 카운터, 모델 DG-4140 또는 DG-2310의 조합으로 고정밀 측정이 가능합니다.

    당사의 컨버터 모델 DG-0010 / 0020을 통해 직접 시퀀서 (PLC = Programmable Logic Controller)를 연결할 수도 있습니다.


    Feature


    • 직경 8mm 슬림 바디

    • 보호 등급 IP67이 필요한 열악한 환경에서 사용하도록 설계됨 (GS-7710A / 7710NA / 7710 * / 7710N * 만 해당)

    • 너트 장착 및 낮은 측정 력 유형이 선택에 제공됩니다.

    IP67 보호 등급을 준수하는 구조



    장애물, 물, 기름의 침투에 대한 보호 등급의 번호 코드를 나타냅니다. IP6X는 인클로저가 먼지가 들어 가지 않고 완전히 방진되었음을 나타냅니다. IPX4는 인클로저가 모든 방향에서 물방울과 튀는 물로부터 보호됨을 나타냅니다. IPX7은 30 분 동안 1 미터 깊이의 물 탱크에 가라 앉아도 물이 침투하지 않음을 나타냅니다. 또한 IPXXG는 인클로저가 어떤 방향에서든 기름 방울과 기름이 튀는 것을 방지 함을 나타냅니다.


    Specifications

     GS- 7710A 7710 *

    GS-7210L  *
    GS- 7710NA 7710N  *
    GS-7210LN  *
     (표준형)(저 측정 력 타입)(너트 장착형)(너트 장착형,
    저 측정 력 타입)
    측정 범위 (mm)10
    분해능 (μm) * 11
    정확도 (20 ° C에서 μm)2
    최대 스핀들 속도 (m / s)0.5
    측정 력 (N)
    (하향)
    1.08 이하0.3 이하 * 21.08 이하0.3 이하 * 2
    스트로크 수
    (당사 지정 조건에 따라 측정)
    최소 5 백만
    보호 등급
    (커넥터 부분 제외)
    IP67-IP67-
    줄기 직경Φ8 +0, -0.022mm
    전원 공급4.5 ~ 6.0 VDC
    전력 소비60mA 이하 (5VDC)
    신호 출력2 상 구형파
    위상차 : 5VDC에서 90 ° ± 20 °
    출력 전압 : 최소 HI : 4.4V, Lo : 0.4V 이하
    작동 온도 범위-10 ~ + 55 ° C
    케이블 길이대략. 2 분
    무게약 140g (케이블 포함)
    *1:4 개의 호환 가능한 디지털 카운터를 사용할 수 있습니다.
    DG-4140 / 4610 / 4190은 1µm 분해능에서, DG-2310은 0.5µm 분해능에서 사용할 수 있습니다.
    * 2 :선형 게이지 센서를 수직 방향으로 사용하고 측정 요소는 아래쪽을 향합니다.
    측정 력 값은 방진 고무가 제자리에 없을 때의 값입니다.

    square.gifGS-7710A / 7710NA는 무연 납땜을 적용합니다.

    장착방법 및 규격

    GS-7710A / 7710* / 7210L *(표준 스템 유형)

    • Ono Sokki 게이지 스탠드 또는 AA-2500 표시기 부싱 (옵션으로 사용 가능)을 사용하여 스템을 제자리에 고정합니다. (센서를 그대로 사용하거나 나사를 사용하여 스템을 제자리에 고정하면 오작동이 발생합니다.)

    • M6 나사의 권장 조임 토크는 최대 0.5Nm입니다.

    • 제자리에 고정 된 후 스핀들이 부드럽게 움직이는 지 확인합니다.

    • 표시기 부싱의 슬릿 위치가 나사에 직각인지 확인하십시오.

    그림 (GS-7710 / 7210L의 장착 방법)그림 (AA-2500 표시기 부싱 치수)


    GS-7710NA / 7710N * / 7210LN * (너트 장착형 스템 유형)

    • 마운팅에 적합한 플레이트 두께는 9.8 ~ 12.4mm입니다.

    • 권장 너트 조임 토크는 최대 0.8Nm입니다.

    • 너트를 조인 후 스핀들이 부드럽게 움직이는 지 확인하십시오.

    그림 (GS-7710N / 7210LN의 장착 방법)

    *가있는 모델은 이미 단종 되었습니다.


    상품 정보 고시

  • 사용후기

    등록된 사용후기

    사용후기가 없습니다.

  • 상품문의

    등록된 상품문의

    상품문의가 없습니다.

  • 배송/교환정보

    배송

    배송업체 :  로젠택배 (1588-9988)  홈페이지 : https://www.ilogen.com/web

    배송지역  :  배송지역은 전국입니다.

    배송기간 및 지연
    • 평일 오후 4:00 이전에 입금 확인이 되는 경우  당일 출고가 가능합니다.
    • 단  구매자의 요청이나 추가 작업이 필요한 경우는 협의 한 날에 배송합니다.
    • 평균 배송기간은 2일이며 각 지역별 택배영업소의 사정에 따라 1-2일 정도 지연이 될 수 있습니다..
    • 연휴나 자연재해, 재고(수입) 입고 지연 등으로 배송이 지연될 수 있습니다.
    • 운송장의 번호를 조회하시면 제품의 이동 경로를 좀 더 자세히 확인 할 수 있습니다.
    • ※ 고객님의 주문시점과 상품을 준비하는 과정의 시간 차이로 주문하신 상품이 품절 될 수 있습니다.

    교환

    교환/반품(환불) 안내

    • 교환 및 반품(환불) 문의는 고객센터 031-750-0780 으로 연락 주시기 바랍니다.
      상품 반송 시 반송 비용은 구매자 부담 원칙입니다. 반품 전에 반드시 판매자와 협의하세요.
    • 상품에 명백한 하자가 있는 경우 : 교환 가능 여부에 대해 판매자와 협의하세요.
    • 상품에 명백한 하자가 없는 경우 : 상품 훼손 및 사용을 안했을 경우 반품이 가능합니다.(반송비용은 구매자 부담)
    • 상품가치가 현저하게 떨어져 재판매가 불가능한 경우 교환/환불이 되지 않습니다.
    • 환불은 판매자가 반품 상품을 수령한 후에 처리됩니다.
    • 구매자의 주문결제 후 판매자의 상품품절 및 단종 등에 의해 배송이 불가능한 경우, 전자상거래 등에서의 소비자보호에 관한 법률 제15조 2항에 의거하여 판매자가 상품 발송 후에는 주문 취소가 접수되더라도 발송된 상품의 배송비는 구매자 부담입니다.
    교환/반품 사유

    • 제품 하자 및 파손 :  배송비 자사부담
    • 오배송(동일상품, 동일사이즈, 동일색상으로만 교환해 드립니다.)  :  배송비 자사부담
    • 고객변심(단순변심 방지 스티커 개봉시 불가)   :  배송비 고객부담
    • 기타 :  별도협의
    •
    • 전자상거래 등에서의 소비자 보호에 관한 법률에 의한 반품규정이 판매자가 지정한 반품조건보다 우선합니다.
    • 구매자가 미성년자인 경우에는 상품 구입시 법정 대리인이 동의하지 아니하면 미성년자 본인 또는 법정 대리인이 구매 취소할 수 있습니다.

    • AS 및 상품 문의 안내

      - AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

  • 해시태그

    GS-7710A / 7710NA
신호케이블

모델명길이센서측외형 치수카운터 측
신호 연장 케이블AA-8801
5mBS / GS 시리즈
선형 게이지 센서

센서에서 케이블 연장 : 최대 30m.

  케이블 D5-UL : UL 표준 준수

DG 시리즈
게이지 카운터
AA-8802
10m
AA-880320m
AA-880430m
굽힘 방지 신호 연장 케이블 * 1AA-88115mBS / GS 시리즈 선형 게이지 센서aeb37288335590801e6d8bacafc3102d_1626773186_8654.png
센서에서 케이블 연장 : 최대 30m.
DG 시리즈 디지털 게이지 카운터
AA-881210m
AA-881320m
AA-881430m
변환 케이블AA-89015mGS-3813B
GS-3830B
DG-5100
AA-890210m
AA-890320m
AA-890430m
신호 연장 케이블AA-89100.2mBS / GS 시리즈 선형 게이지 센서 (GS-3800B 시리즈 제외)aeb37288335590801e6d8bacafc3102d_1626773241_5821.png
DG-5100
BCD 케이블AA-8101
3mDG-4320 / 4340 게이지 카운터



DA-4130
DA 변환기
AA-8103
3mDG-2310
4320/4340
게이지 카운터


RQ-1410
디지털 프린터

단종

AA-8107
3mDG-2310
4320/4340
게이지 카운터


-

AA-81103mDG-5100 디지털 게이지 카운터aeb37288335590801e6d8bacafc3102d_1626773422_139.png


전원 케이블AX-2050N
3mDG-4320 / 4340 /
5100 게이지 카운터
DA-4130

* 100VAC 용

-

RS-232C 케이블AX-50222mDG-2310
게이지 카운터
PC
신호 케이블MX-71055mDG-0010
출력 신호 변환 상자

케이블 D5-UL : UL 표준 준수

오픈 콜렉터 출력



MX-711010m
MX-711515m
MX-712020m
5m 연장
(25m ~ 30m)
주문 제작
신호 케이블주문 제작30m에서
