BS-1210 / BS-1310 소형 type > 변위계

BS-1210 / BS-1310 소형 type 요약정보 및 구매

소형 type

판매가격 전화문의
제조사 ONO SOKKI
원산지 일본
모델 BS-1210 / BS-1310

관련상품

  • 상품 정보

    상품 상세설명

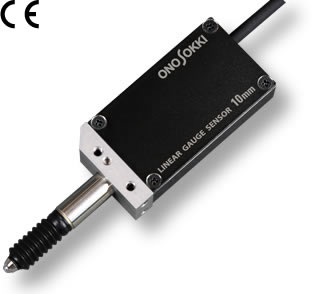

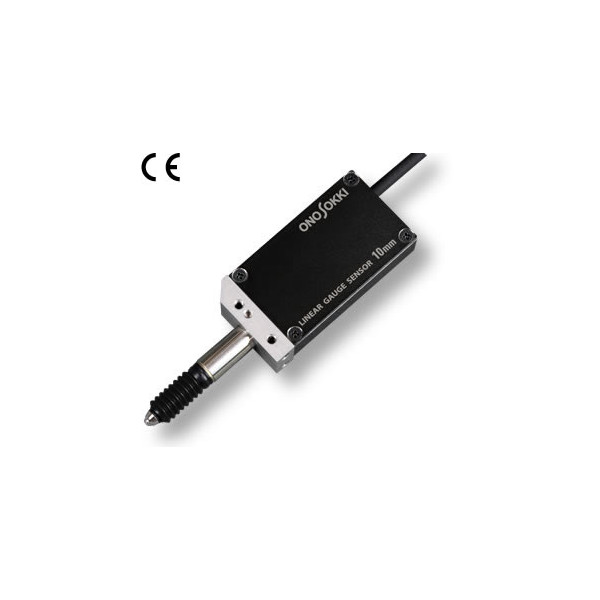

    디지털 선형 게이지 베이비 센서

    BS-1210 (10µ 분해능)

    BS-1310 (1µ 분해능)





    요즘 산업 제품은 점점 더 작아지고 있습니다. BS-1210 / 1310 선형 게이지 베이비 센서는 이러한 소형 제품을 측정하는 데 가장 적합한 솔루션입니다.

    컴팩트 한 바디로 제한된 공간에서도 많은 센서를 밀접하게 설치할 수 있습니다.



    오랫동안 판매 된 이전 모델 인 BS-102 / 112 시리즈를 기반으로 설계된 BS-1210 / 1310은 높은 내구성, 안정성 및 높은 정확도로 치수, 변위 및 이동을 측정합니다.

    Feature


    • 얇고 작은 공간 절약형 디자인. 간편한 설치 및 유지 관리.
    • 방진 및 방적 테스트 요구 사항을 충족하는 보호 등급 IP66을 준수합니다. (이전 모델 : IP64)
    • 3 천만 회의 슬라이딩을 달성합니다. (당사 내부 내구 시험 기준) (기존 모델 : 천만 회 슬라이딩)
    • 0 ~ 50 ℃의 작동 온도 범위 확장 (기존 모델 : 5 ~ 40 ℃)


    Specifications



    모델명

    BS-1210BS-1310
    측정 범위10mm
    해결10µm1µm
    정확도 (+ 20 ℃에서)3µm
    최대 스핀들 속도 * 1 1 (4) m / s0.3 (1.2) m / s
    측정 력 (방진 고무 포함)1.47 N 이하
    스트로크 수 * 23 천만 번
    내 진동
    (전원이 꺼져있을 때) * 4
    3 축 방향 각각 98m / s 2 (각각 150 분)
    10Hz ~ 150Hz 스위핑의 20 사이클
    내 충격성 (전원 OFF시) * 43 축 각 방향 980m / s 2
    X, Y, Z 각 방향 3 회 (전부 18 회, 사인 반파, 펄스 지속 시간 6ms)
    보호 등급IP 66 (커넥터 제외)
    줄기 직경Φ 8mm +0 -0.03
    전원 공급DC 4.5 ~ 5.5V
    소비 전력 (DC 5V)30mA 이하50mA 이하
    출력 신호 (DC 5V)2 상 구형파, 위상차 : 90 ° ± 20 °
    출력 전압 Hi : + 4.5V 이상 (무부하) Lo : + 0.4V 이하
    작동 온도 범위0에서 +50 ℃
    보관 온도 범위-10에서 +65 ℃
    외형 치수94.5 x 29 x 13mm
    케이블 길이대략. 1.9m
    무게 (케이블 포함)대략. 110g
    부속물사용 설명서
    선택권

    · AA-813 기계식 릴리스 * 2
    · AA-816 에어 릴리스 * 2
    · ST-022 게이지 스탠드
    · AA-973 교체 용 방진 고무
    · 연장 스핀들 AA-844 (30mm) / AA-845 (50mm)
    · 연장 신호 케이블
    · 측정 요령 * 3

    * 1 : Ono Sokki의 게이지 카운터와 함께 사용하는 경우. 괄호 () 안의 값은
            DG-4320 / 4340 / 5100 의 최대 스핀들 속도입니다 .
    * 2 : 릴리즈 사용시 IP66은 보장되지 않습니다.
    * 3 : 측정 팁을 사용하는 경우 IP66은 보장되지 않습니다. (측정 팁을 사용하면 방진 고무가 제거되기 때문입니다.)
    * 4 : 위의 내 진동 / 충격 저항 값은 측정 작업 중 보장되지 않습니다




    상품 정보 고시

  • 사용후기

    등록된 사용후기

    사용후기가 없습니다.

  • 상품문의

    등록된 상품문의

    상품문의가 없습니다.

  • 배송/교환정보

    배송

    배송업체 :  로젠택배 (1588-9988)  홈페이지 : https://www.ilogen.com/web

    배송지역  :  배송지역은 전국입니다.

    배송기간 및 지연
    • 평일 오후 4:00 이전에 입금 확인이 되는 경우  당일 출고가 가능합니다.
    • 단  구매자의 요청이나 추가 작업이 필요한 경우는 협의 한 날에 배송합니다.
    • 평균 배송기간은 2일이며 각 지역별 택배영업소의 사정에 따라 1-2일 정도 지연이 될 수 있습니다..
    • 연휴나 자연재해, 재고(수입) 입고 지연 등으로 배송이 지연될 수 있습니다.
    • 운송장의 번호를 조회하시면 제품의 이동 경로를 좀 더 자세히 확인 할 수 있습니다.
    • ※ 고객님의 주문시점과 상품을 준비하는 과정의 시간 차이로 주문하신 상품이 품절 될 수 있습니다.

    교환

    교환/반품(환불) 안내

    • 교환 및 반품(환불) 문의는 고객센터 031-750-0780 으로 연락 주시기 바랍니다.
      상품 반송 시 반송 비용은 구매자 부담 원칙입니다. 반품 전에 반드시 판매자와 협의하세요.
    • 상품에 명백한 하자가 있는 경우 : 교환 가능 여부에 대해 판매자와 협의하세요.
    • 상품에 명백한 하자가 없는 경우 : 상품 훼손 및 사용을 안했을 경우 반품이 가능합니다.(반송비용은 구매자 부담)
    • 상품가치가 현저하게 떨어져 재판매가 불가능한 경우 교환/환불이 되지 않습니다.
    • 환불은 판매자가 반품 상품을 수령한 후에 처리됩니다.
    • 구매자의 주문결제 후 판매자의 상품품절 및 단종 등에 의해 배송이 불가능한 경우, 전자상거래 등에서의 소비자보호에 관한 법률 제15조 2항에 의거하여 판매자가 상품 발송 후에는 주문 취소가 접수되더라도 발송된 상품의 배송비는 구매자 부담입니다.
    교환/반품 사유

    • 제품 하자 및 파손 :  배송비 자사부담
    • 오배송(동일상품, 동일사이즈, 동일색상으로만 교환해 드립니다.)  :  배송비 자사부담
    • 고객변심(단순변심 방지 스티커 개봉시 불가)   :  배송비 고객부담
    • 기타 :  별도협의
    •
    • 전자상거래 등에서의 소비자 보호에 관한 법률에 의한 반품규정이 판매자가 지정한 반품조건보다 우선합니다.
    • 구매자가 미성년자인 경우에는 상품 구입시 법정 대리인이 동의하지 아니하면 미성년자 본인 또는 법정 대리인이 구매 취소할 수 있습니다.

    • AS 및 상품 문의 안내

      - AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

  • 해시태그

    BS-1210 / BS-1310
신호케이블

모델명길이센서측외형 치수카운터 측
신호 연장 케이블AA-8801
5mBS / GS 시리즈
선형 게이지 센서

센서에서 케이블 연장 : 최대 30m.

  케이블 D5-UL : UL 표준 준수

DG 시리즈
게이지 카운터
AA-8802
10m
AA-880320m
AA-880430m
굽힘 방지 신호 연장 케이블 * 1AA-88115mBS / GS 시리즈 선형 게이지 센서aeb37288335590801e6d8bacafc3102d_1626773186_8654.png
센서에서 케이블 연장 : 최대 30m.
DG 시리즈 디지털 게이지 카운터
AA-881210m
AA-881320m
AA-881430m
변환 케이블AA-89015mGS-3813B
GS-3830B
DG-5100
AA-890210m
AA-890320m
AA-890430m
신호 연장 케이블AA-89100.2mBS / GS 시리즈 선형 게이지 센서 (GS-3800B 시리즈 제외)aeb37288335590801e6d8bacafc3102d_1626773241_5821.png
DG-5100
BCD 케이블AA-8101
3mDG-4320 / 4340 게이지 카운터



DA-4130
DA 변환기
AA-8103
3mDG-2310
4320/4340
게이지 카운터


RQ-1410
디지털 프린터

단종

AA-8107
3mDG-2310
4320/4340
게이지 카운터


-

AA-81103mDG-5100 디지털 게이지 카운터aeb37288335590801e6d8bacafc3102d_1626773422_139.png


전원 케이블AX-2050N
3mDG-4320 / 4340 /
5100 게이지 카운터
DA-4130

* 100VAC 용

-

RS-232C 케이블AX-50222mDG-2310
게이지 카운터
PC
신호 케이블MX-71055mDG-0010
출력 신호 변환 상자

케이블 D5-UL : UL 표준 준수

오픈 콜렉터 출력



MX-711010m
MX-711515m
MX-712020m
5m 연장
(25m ~ 30m)
주문 제작
신호 케이블주문 제작30m에서
1200m
DG-0020
출력 신호 변환 상자

라인 드라이버 출력

* 1 : 0 ° C 이하의 환경에서 케이블을 사용 / 보관하지 마십시오. (함께 사용하는 센서의 보관 온도가 -10 ℃ 이상이더라도)

* 2 : DX30A-36P는 압착 형 커넥터입니다. 배선에는 압착 용 공구가 필요합니다.
     납땜 형 커넥터 (DX40-36P, DX36CV1)는 커넥터를 구입할 때 권장됩니다.
