UNIPULSE TM380 UTMⅡ/UTMV/UTMⅢ/UTF용 토크센서 인디케이터 > 인디케이터

UNIPULSE TM380 UTMⅡ/UTMV/UTMⅢ/UTF용 토크센서 인디케이터 요약정보 및 구매

고속용 토크, 회전 속도, 각도를 동시에 표시.

판매가격 전화문의
제조사 UNIPULSE
원산지 JAPAN
모델 TM380

관련상품

  • 상품 정보

    상품 상세설명


    UNIPULSE TM320  고속용 토크센서 인디케이터

    UTMⅡ/UTMV/UTMⅢ/UTF용 토크 모니터

    로터리 엔코더 옵션과 호환됩니다.







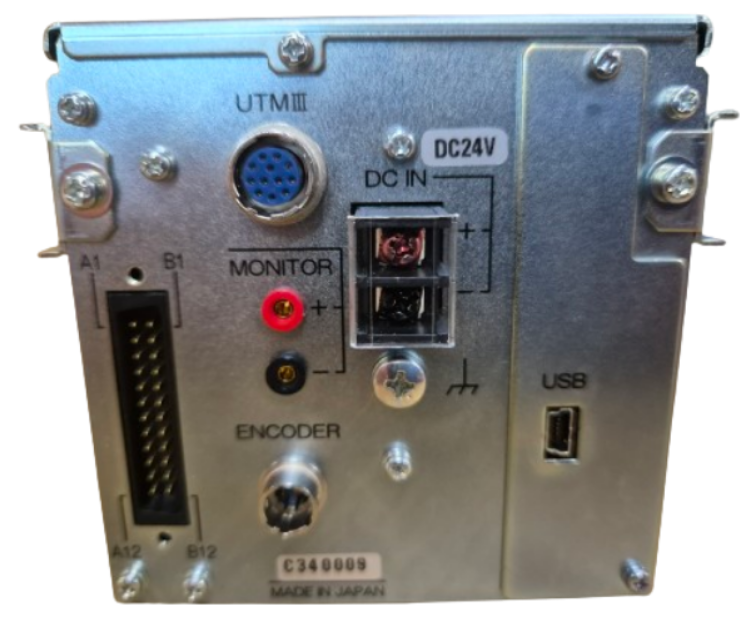

    제품 개요

    ■ UTM 시리즈의 엔코더 옵션과 호환
    ■ UTMⅢ/UTF의 접속 데이터 표시 및 비교 기능 탑재.*1
    토크, 회전 속도, 각도를 동시에 표시.
    ■ 홀드 기능
    ■ 상하 비교기 기능
    ■ 데이터 메모리 기능 탑재 (토크, 회전수, 각도, 최근 30개 항목 기록)
    ■ 유닛은 UTMⅡ/UTMV/UTMⅢ에 전원을 공급한다. *1 RS-485 인터페이스

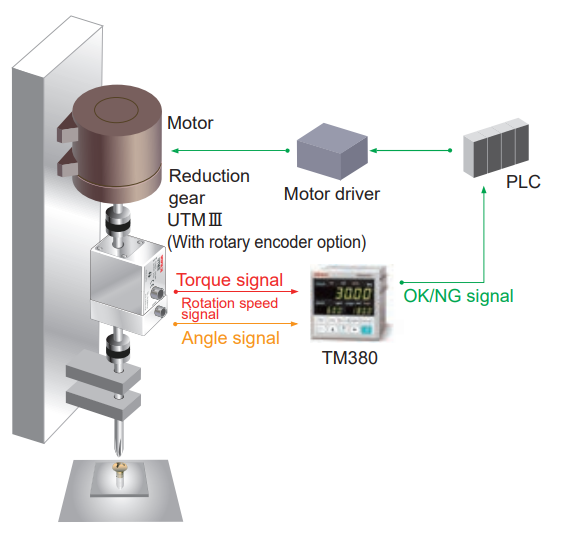

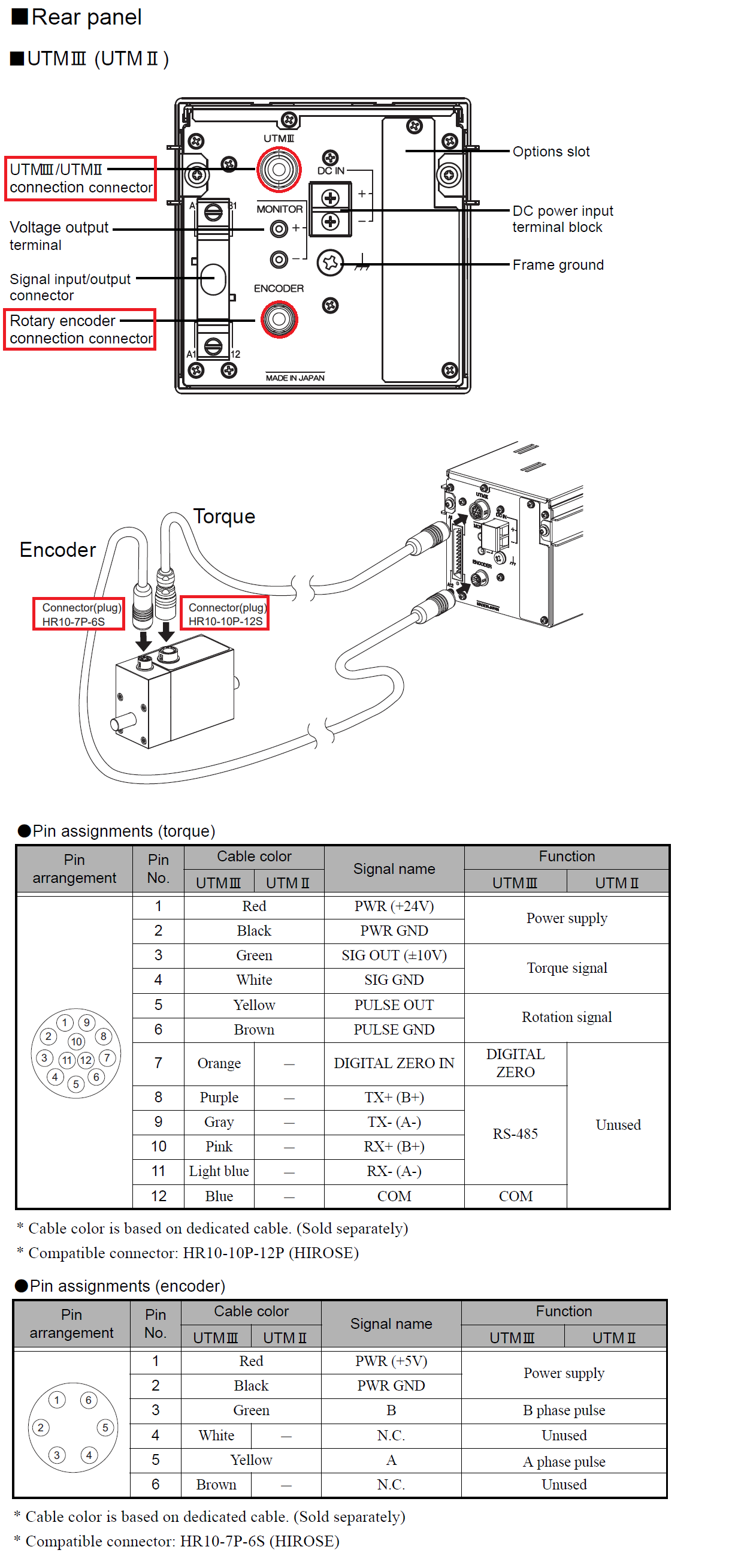

    사용 예





    명세서

    토크용 센서 입력(전압 입력)
    입력 저항1MΩ
    신호 입력 범위±10V(UTMⅢ/UTF(옵션))
    ±5V(UTMⅡ/UTMV)
    정확성비선형성 : 0.02%/FS±1digit
    이내 Zero Drift : 0.2mV/℃ 이내 RTI
    Gain Drift : 0.01%/℃ 이내
    A/D 변환기・ 속도…16000회/초.
    ・ 해상도… 24bit(바이너리) 10V에 대해 1/30000
    디지털 저역 통과 필터통과, 3~1kHz.
    디지털 고역 통과 필터통과, 3~1kHz.
    전압 출력입력 전압 커프(테스트 포인트용)

    고속 회전 속도 입력(펄스 입력, 오픈 콜렉터)
    최대 입력 주파수UTMⅡ/UTMV/UTMⅢ/UTF 기준
    최소 입력 주파수15, 10, 5, 3, 2rpm 중에서 선택(맥박수 4ppr일 때)
    60, 40, 20, 12, 8rpm에서 선택(맥박수 1ppr일 때)
    최소 검출 펄스 폭50μs
    회로 구성무전압 접점 입력(마이너스 커먼)
    오픈 콜렉터 접속 가능(Ic=약 10mA)
    저속 회전 속도 입력(펄스 입력, 오픈 콜렉터)
    최대 입력 주파수약 1000rpm
    최소 입력 주파수0.1rpm
    최소 검출 펄스 폭5μs
    회로 구성무전압 접점 입력(마이너스 커먼)
    오픈 콜렉터 접속 가능(Ic=약 10mA)
    엔코더 입력(펄스 입력)
    UTMⅡ/UTMⅢ의 엔코더 옵션과 호환

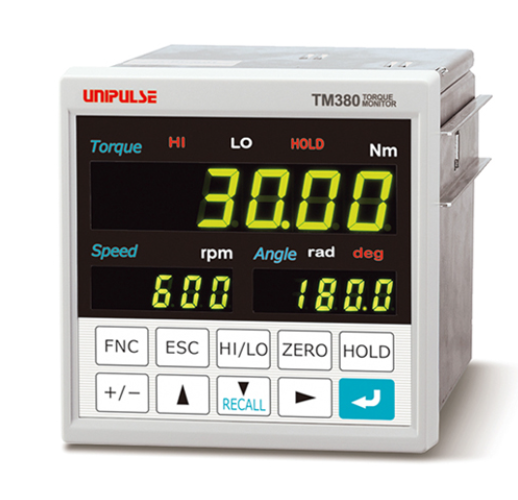

    디스플레이 섹션
    Display메인 디스플레이 : 문자 높이 15mm 7세그먼트 녹색 LED에 의한 수치 표시(5자리+기호)
    서브 디스플레이 : 문자 높이 8mm 7세그먼트 녹색 LED(5자리)에 의한 수치 표시
    표시 값메인 표시 : 5자리 -99999 ~ +99999 부호 : 최상위 자릿수 마이너스 부호
    부 표시(회전 속도) 5자리 0~+99999
    보조 표시(각도) : -19999~+19999 부호 : 마이너스 표시 최상위 숫자
    소수점0, 0.0, 0.00, 0.000(토크)
    0(회전 속도 저속 회전 모드 0.0)
    0, 0.0, 0.00(각도 단위 및 최소 눈금 설정에 따라 다름)
    표시 빈도3, 6, 13, 25회/초 중에서 선택 가능.
    상태 표시HI / LO / HOLD
    단위rad/deg (각도 단위 설정에 따라 다름)
    HOLDSample, Peak, Valley, PP, Average
    Hold 구간 설정 (모든 구간・외부 신호・외부 신호+시간・레벨+시간)

    외부 I/O 섹션
    외부 입력
    (5)
    홀드 제어 / 홀드 리셋 / 디지털 제로 / 앵글 제로 클리어 / 기록 데이터 클리어
    드라이 접점 입력 회로(마이너스 커먼 타입), Ic=10mA 이하
    외부 출력
    (13)
    HI/LO 한계 비교(경보 HI·HI·OK·LO·경보 LO) / 홀드 완료 / RUN
    타이밍 출력 / 절대값 표시
    오픈 콜렉터 출력 회로(싱크 타입), Vceo=30V(최대) Ic=30mA(최대)
    InterfaceSIF : 2선식 직렬 인터페이스
    485 : RS-485 인터페이스(UTMⅢ/UTF 전용) BCO : BCD 병렬 데이터 출력 인터페이스(옵션) 232 : RS-232C 통신 인터페이스(옵션) D3V : D/A 컨버터 전압 출력(3ch) ) (옵션) DAV : D/A 컨버터 전압 출력(옵션) DAI : D/A 컨버터 전류 출력(옵션) USB : USB 인터페이스(옵션) * 옵션 1개만 장착 가능.

    일반 성능
    전원 전압±DC24V
    전력 소비8W 일반.
    작동 조건동작 : -10 ~ +50℃ 보관 -40 ~ +80℃
    습도 : 85%RH 이하(결로 없을 것)
    치수96(W)×96(H)×138(D) mm (돌출부 제외)
    패널 컷아웃 크기92×92(+1-0)mm
    무게약 1.2kg
    CE 마킹 인증EMC 지침 EN61326-1

    첨부 파일
     사용 설명서・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・1
    외부 입출력 커넥터・・・・・・・・・・・・・・・・・・・・・・・・・・・1
    유닛 씰・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・1
    BCD 출력용 커넥터(BCD 출력 옵션 포함)・・・・・・1
    조작 도구( D/A 변환기(3ch) 옵션 포함)・・・・・・・ 1
    미니 드라이버 1개 (D/A 변환기 옵션 포함)・・・・・1
    페라이트 코어 1개 ・・・・・・・・・・・・・・・・・・・・・・・・・・・1

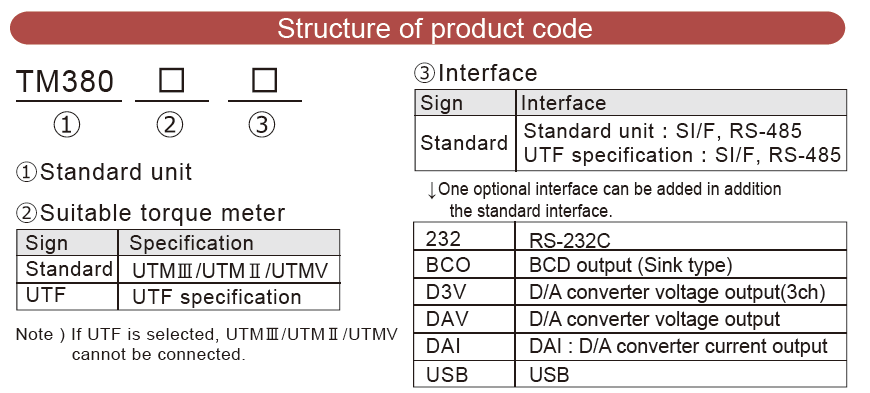

    호환 토크 미터

    대응 토크 미터

    징후사양
    기준UTMⅢ/UTMⅡ/UTMV
    *동시에 연결할 수 없습니다.
    UTFUTF(옵션 사양)
    *UTMⅢ/UTMⅡ/UTMV는 연결할 수 없습니다.


    옵션 액세서리

    모델설명
    CA372-I/O한쪽 끝에 FCN 커넥터가 있는 케이블 3m
    CA81-USBminiUSB-컴퓨터 USB 케이블 1.8m
    CATM321-MUTMⅢ/UTF 연결용 케이블 2m
    CATM351-MUTMⅢ/UTF 연결용 케이블 5m
    CATF-COM-2M-MUTF 2m용 통신 케이블
    CATF-COM-5M-MUTF 5m용 통신 케이블
    CATM221-MCUTMⅡ/UTMV 연결용 케이블 2m
    CATM251-MCUTMⅡ/UTMV 연결용 케이블 5m
    CATM(R)321-MUTMⅢ 로터리 엔코더 2m 연결용 케이블
    CATM(R)351-MUTMⅢ 로터리 엔코더 연결용 케이블 5m
    CATM(R)321-MRUTMⅡ 로터리 엔코더 2m 연결용 케이블
    CATM(R)351-MRUTMⅡ 로터리 엔코더 연결용 케이블 5m
    CN34RS-232C용 D-Sub9p 커넥터
    CN50FCN 시리즈 I/O 커넥터(커버 포함)
    CN51BCD 출력 커넥터
    CN55FCN 시리즈 I/O 커넥터(대각선 커버 포함)
    CN73D/A 컨버터(3ch) 커넥터
    CN92UTMⅢ -센서 커넥터
    CN93UTMⅢ - 로터리 엔코더 커넥터
    DTC2TM380용 케이스
    GMP96x96고무 패킹
    E04SR211132페라이트 코어
    TSU03낙뢰 서지 보호기(DC)
