MAGNESCALE MJ632 Interpolator > 변위계

MAGNESCALE MJ632 Interpolator 요약정보 및 구매

헤드 유닛 PL101 전용 인터포레이터. 헤드 유닛 PL101과 조합하여 0.2 ~ 10μm 분해능의 A / B 상을 출력

추천하기
판매가격 전화문의
제조사 MAGNESCALE(SONY)
원산지 일본
모델 MJ623

관련상품

  • 상품 정보

    상품 상세설명

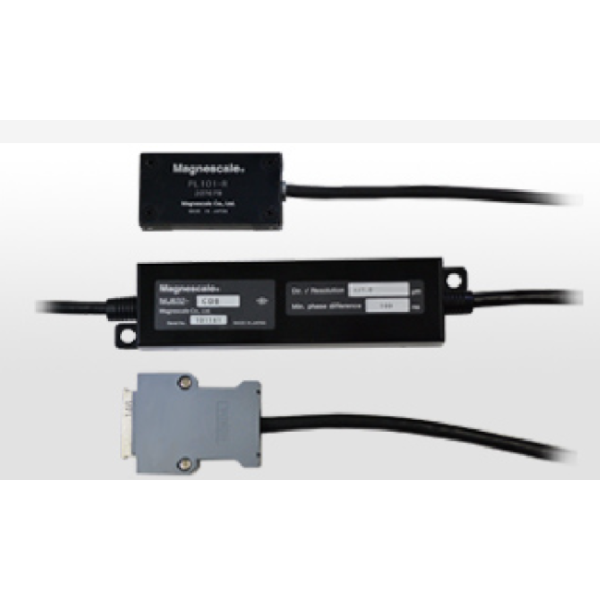

    MAGNESCALE MJ632 Interpolator

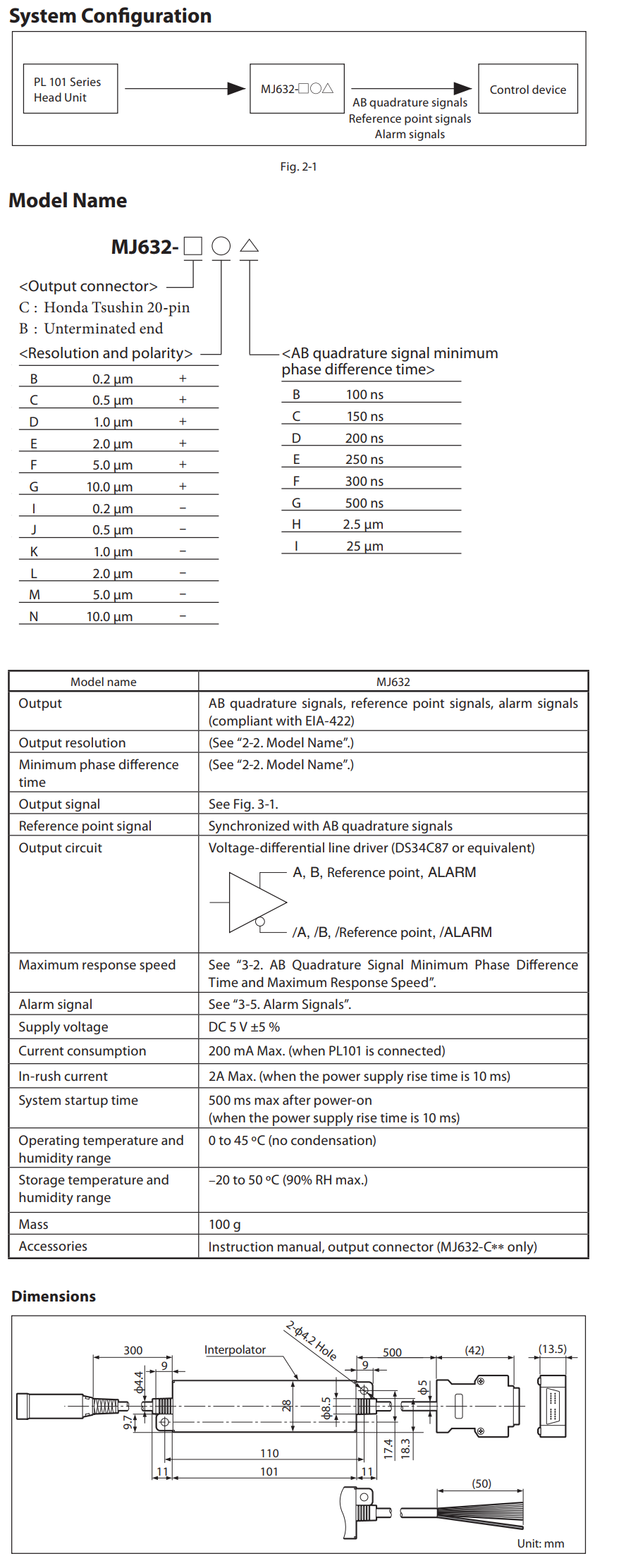

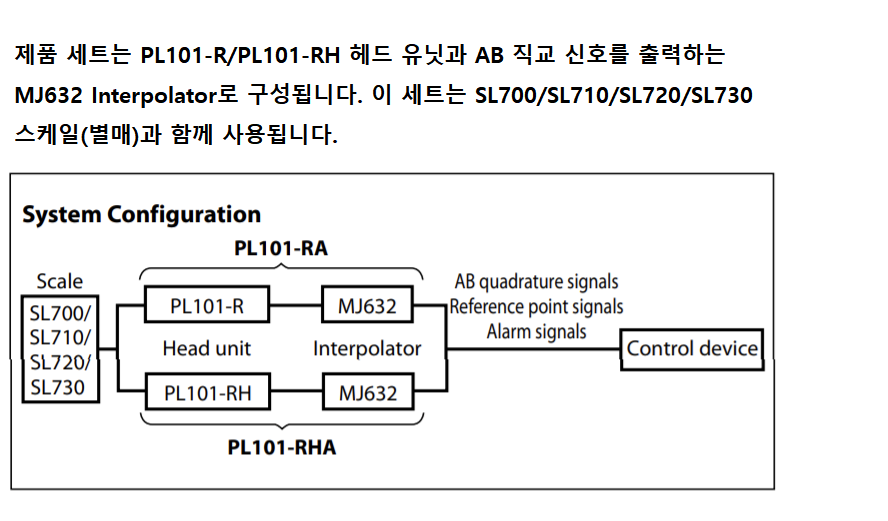

    MJ632 구성

    PL101-R + MJ632 = PL101RA

    PL101-RH + MJ632 = PL101RHA


    소개

    Th는 PL101 헤드 유닛 전용 인터폴레이터 제품입니다.

    PL101 헤드 유닛과 결합하면 0.2~10μm의 분해능으로 AB 직교 신호를 출력할 수 있습니다.


    주요 특징

    • 작동은 단일 4.75 ~ 5.25 V DC 전원 공급 장치를 사용합니다.

    • 기준점 신호는 AB 직교 신호와 동기화하여 출력됩니다.

    • 출력 신호는 AB 직교 신호, 기준점 신호 및 경보 신호이며 신호는 EIA-422에 준거한 전압차 라인 드라이버에 의해 출력됩니다.







    • MJ632는 0~45°C의 온도 범위에서 사용하십시오. 햇빛이나 열원에 노출시키지 마십시오. 통풍이 잘되는 곳이 바람직합니다.

    • 헤드 케이블과 출력 케이블은 동력선에서 분리하여 배선하십시오.

    • 물이 튀기 쉬운 장소에 Interpolator를 설치할 경우 덮개 등을 설치하여 물로부터 보호하십시오.


    Linear Encoder
    		Reader Head

    케이블

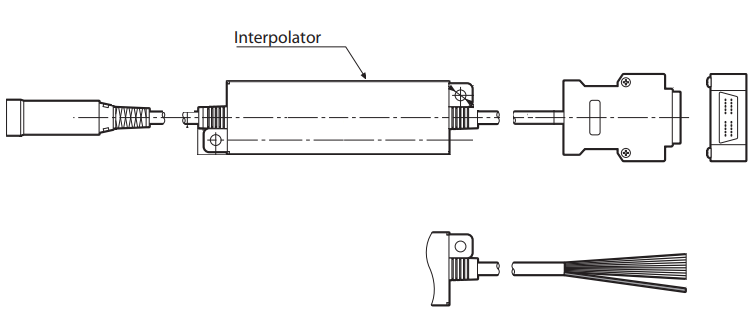

    		Interpolator

    출력 신호
