MAGNESCALE PL101-RA PL101-RHA Interpolator일체형 판독 Head > 변위계

MAGNESCALE PL101-RA PL101-RHA Interpolator일체형 판독 Head 요약정보 및 구매

PL101(SL700용 reader head unit) 및 MJ632(A/B 직교 출력 보간기) 결합

추천하기
판매가격 전화문의
제조사 MAGNESCALE(SONY)
원산지 일본
모델 PL101-RM PL101-RHM PL101-RY PL101-RHY PL101-RP PL101-RHP

관련상품

  • 상품 정보

    상품 상세설명

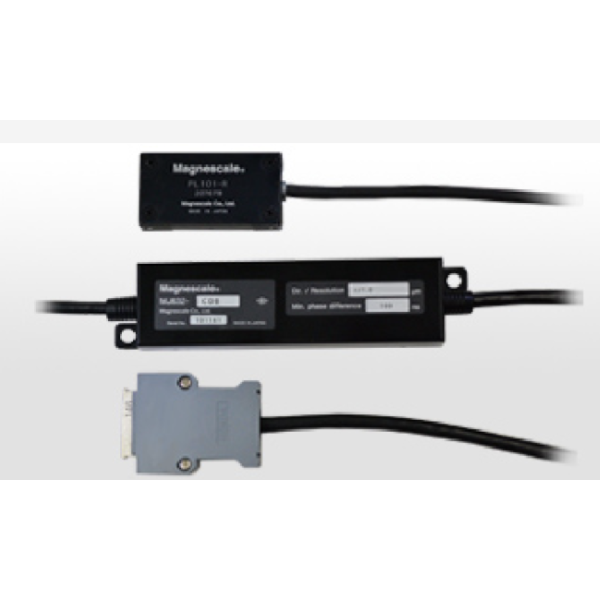

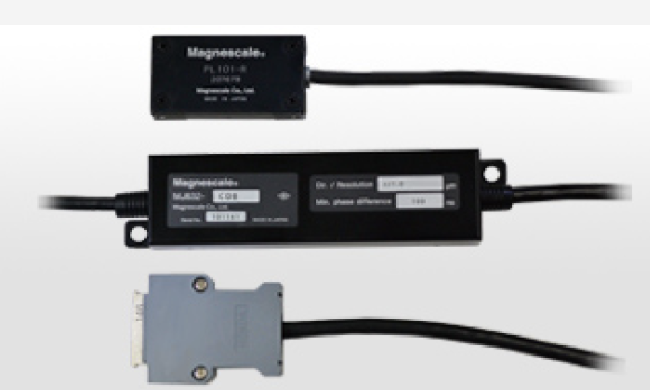

    MAGNESCALE PL101-RA PL101-RHA 판독 Head Unit






    SL700용 헤드 케이블 유닛 PL101과 각사 시리얼 프로토콜에 대응한  INTERPOLATOR 세트




    PL101-RA / PL101-RHA 의 특징


    • SL700 시리즈와 결합 시 선형 위치를 감지하고 A/B quadrature 신호를 생성합니다.
    • 헤드와 스케일의 비접촉 감지
    • 먼지, 기름, 진동 및 충격에 대한 우수한 내성을 위한 자기 감지 시스템
    • 다양한 모델을 사용할 수 있으므로 특정 애플리케이션에 가장 적합한 모델을 선택할 수 있습니다.



    Specifications

    명세서

    *1 치수 참조

    *2 MJ632 매뉴얼 참조

    Magnescale은 사전 통지 없이 제품 사양을 변경할 수 있는 권리를 보유합니다.

    Head unit
    		PL101-RAPL101-RHA
    Interpolator
    		MJ632-***
    보호 등급IP50 또는 동급IP67 또는 동급(커넥터 제외)
    기준점사용 가능
    해결0.2~10μm(주문 시 선택 가능*2)
    정확도(20°C)±10L µm *L≤3000 mm ; ±(10L +2.5N) µm *L ≤ 3000 mm
    *L: 유효 길이, N: 길이에 따른 정수
    L 및 N에 대해서는 SL700 사양 참조.
    클리어런스*10.35±0.1mm
    오프셋±0.2mm
    태도의 변화Pitch*1
    		±0.1°
    Yaw*1
    		±0.2°
    Roll*1
    		±0.2°
    출력 신호A/B quadrature, 기준점 신호, 알람
    전원 전압DC 5V±5%
    전력 소비최대 1.0w
    최대 응답 속도
    분해능과 최소 위상차*2 의 조합에 따라 다름
    헤드 케이블 길이300mm3000mm
    대량의60g150g
    작동 온도0°C ~ +45°C
    보관 온도-20°C ~ +50°C
    연장 케이블(옵션)CK-T12: 1m, CK-T13: 3m, CK-T14: 5m, CK-T15: 10m

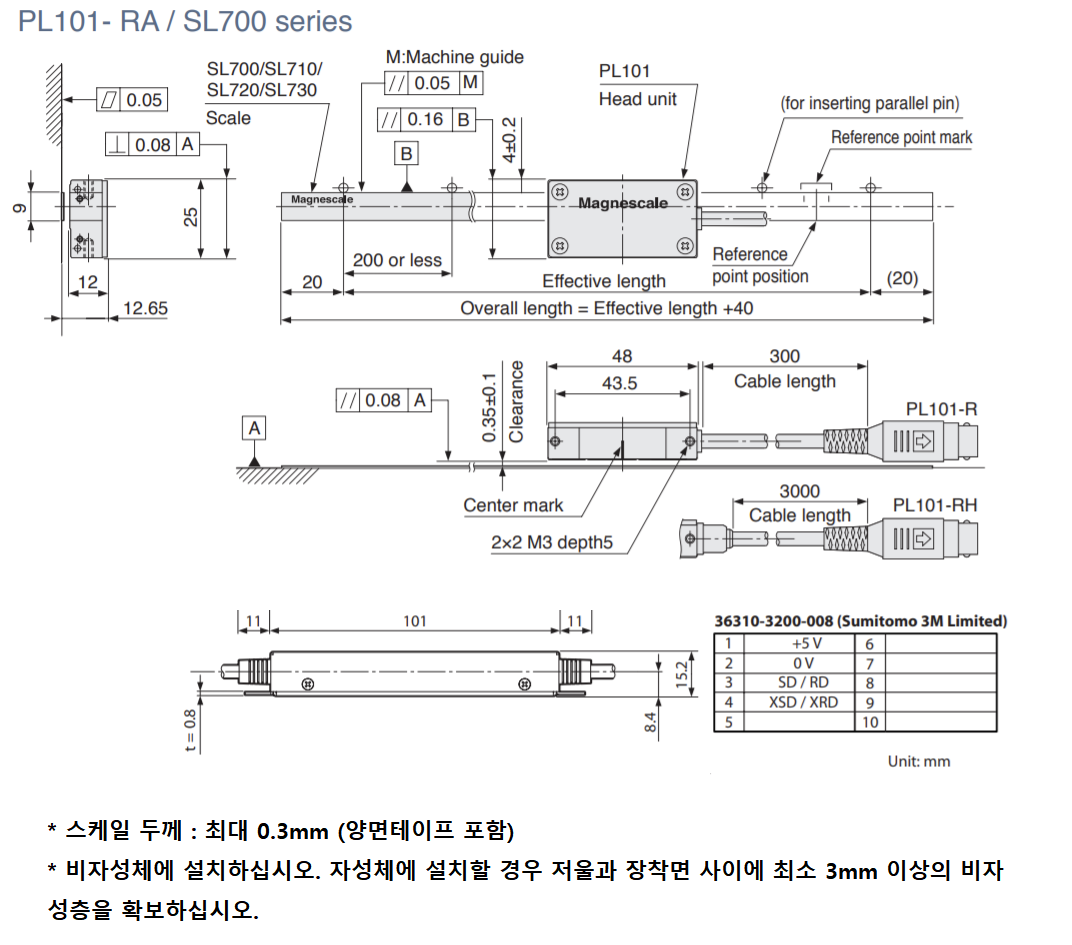

    외형치수도





    상품 정보 고시

  • 사용후기

    등록된 사용후기

    사용후기가 없습니다.

  • 상품문의

    등록된 상품문의

    상품문의가 없습니다.

  • 배송/교환정보

    배송

    배송업체 :  로젠택배 (1588-9988)  홈페이지 : https://www.ilogen.com/web

    배송지역  :  배송지역은 전국입니다.

    배송기간 및 지연
    • 평일 오후 3:00 이전에 입금 확인이 되는 경우  당일 출고가 가능합니다.
    • 단  구매자의 요청이나 추가 작업이 필요한 경우는 협의 한 날에 배송합니다.
    • 평균 배송기간은 3일이며 각 지역별 택배영업소의 사정에 따라 1-2일 정도 지연이 될 수 있습니다..
    • 경우에  따라서  7일 이상 소요 되는 제품도 있습니다.
    • 수입품 및 주문 제작품은  별도의  기간을  통보해 드립니다.
    • 연휴나 자연재해, 재고(수입) 입고 지연 등으로 배송이 지연될 수 있습니다.
    • 운송장의 번호를 조회하시면 제품의 이동 경로를 좀 더 자세히 확인 할 수 있습니다.
    • ※ 고객님의 주문시점과 상품을 준비하는 과정의 시간 차이로 주문하신 상품이 품절 될 수 있습니다.

    교환

    교환/반품(환불) 안내

    • 교환 및 반품(환불) 문의는 고객센터 031-750-0780 으로 연락 주시기 바랍니다.
      상품 반송 시 반송 비용은 구매자 부담 원칙입니다. 반품 전에 반드시 판매자와 협의하세요.
    • 상품에 명백한 하자가 있는 경우 : 교환 가능 여부에 대해 판매자와 협의하세요.
    • 상품에 명백한 하자가 없는 경우 : 상품 훼손 및 사용을 안했을 경우 반품이 가능합니다.(반송비용은 구매자 부담)
    • 상품가치가 현저하게 떨어져 재판매가 불가능한 경우 교환/환불이 되지 않습니다.
    • 환불은 판매자가 반품 상품을 수령한 후에 처리됩니다.
    • 구매자의 주문결제 후 판매자의 상품품절 및 단종 등에 의해 배송이 불가능한 경우, 전자상거래 등에서의 소비자보호에 관한 법률 제15조 2항에 의거하여 판매자가 상품 발송 후에는 주문 취소가 접수되더라도 발송된 상품의 배송비는 구매자 부담입니다.
    교환/반품 사유

    • 제품 하자 및 파손 :  배송비 자사부담
    • 오배송(동일상품, 동일사이즈, 동일색상으로만 교환해 드립니다.)  :  배송비 자사부담
    • 고객변심(단순변심 방지 스티커 개봉시 불가)   :  배송비 고객부담
    • 기타 :  별도협의
    •
    • 전자상거래 등에서의 소비자 보호에 관한 법률에 의한 반품규정이 판매자가 지정한 반품조건보다 우선합니다.
    • 구매자가 미성년자인 경우에는 상품 구입시 법정 대리인이 동의하지 아니하면 미성년자 본인 또는 법정 대리인이 구매 취소할 수 있습니다.

    • AS 및 상품 문의 안내

      - AS 및 상품문의 안내는 하단 판매자 정보의 연락처 및 이메일로 문의하시기 바랍니다.

  • 해시태그

    MAGNESCALE PL101-RA PL101-RHA 판독 Head Unit

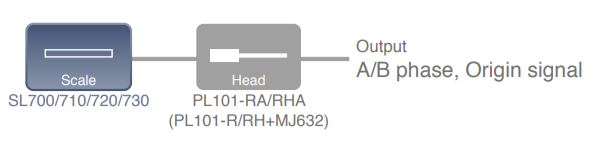

Linear Scale System 구성도
