MAGNESCALE SL700 자기TAPE형 DIGIRULER(리본형 scale) > 변위계

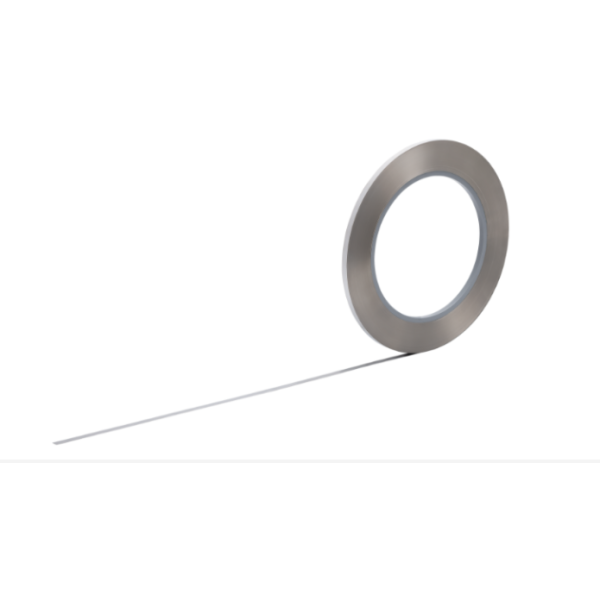

MAGNESCALE SL700 자기TAPE형 DIGIRULER(리본형 scale) 요약정보 및 구매

프로파일 스케일, 50 ~ 100,000mm

추천하기
판매가격 전화문의
제조사 MAGNESCALE(SONY)
원산지 일본
모델 SL700 SL710 SL720 SL730

관련상품

  • 상품 정보

    상품 상세설명

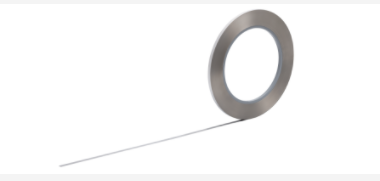

    MAGNESCALE SL700 자기TAPE형 DIGIRULER(리본형 scale)

    고분해능, 아날로그 출력, 원점 검출이 가능한 비접촉형 디지털 스케일





    • 자기 검출 방식
    • 소형·리본 형상으로, 좁은 스페이스에도 설치 가능
    • 헤드와 스케일 유닛은 비접촉식
    • 내환경성 양호 ： 더러움・기름 등에 강하고, 또한 진동・충격에 대해서도 강인합니다
    • 유효 길이 50mm~100,000mm의 라인업
    • 별매 헤드 PL101과의 조합에 의해  직선상의 위치, 변위량을 검출. 아날로그 신호 출력 또는 A/B상 출력, 각 제조사 시리얼 출력에 대응.
    • 원점 사양에 따라 3 가지 유형이 있으며 용도에 따라 선택할 수 있습니다






    Specifications


    Specifications

    *1  PL101 시리즈와의 조합에 의한. 제조 출하 시, 20℃에서의 정밀도. L은 유효 길이로 1m 단위의 정수. N은 길이에 따른 정수.

    L (m)NL (m)NL (m)NL (m)N
    3<L≤5.5128<L≤30.51153 ＜ L ≦ 55.52178 ＜ L ≦ 80.531
    5.5<L≤8230.5<L≤331255.5 < L ≤ 582280.5<L≤8332
    8 < L ≤ 10.5333 ＜ L ≦ 35.51358 ＜ L ≦ 60.52383<L≤85.533
    10.5 ＜ L ≦ 13435.5 < L ≤ 381460.5 < L ≤ 632485.5 < L ≤ 8834
    13 ＜ L ≦ 15.5538 ＜ L ≦ 40.51563 ＜ L ≦ 65.52588 < L ≤ 90.535
    15.5 < L ≤ 18640.5 < L ≤ 431665.5 < L ≤ 682690.5<L≤9336
    18<L≤20.5743 ＜ L ≦ 45.51768 < L ≤ 70.52793<L≤95.537
    20.5<L≤23845.5 < L ≤ 481870.5<L≤732895.5 < L ≤ 9838
    23<L≤25.5948 ＜ L ≦ 50.51973 ＜ L ≦ 75.52998 ＜ L ≦ 10039
    25.5<L≤281050.5 ＜ L ≦ 532075.5 < L ≤ 7830

    기재 내용은 예고 없이 변경하는 경우가 있습니다.

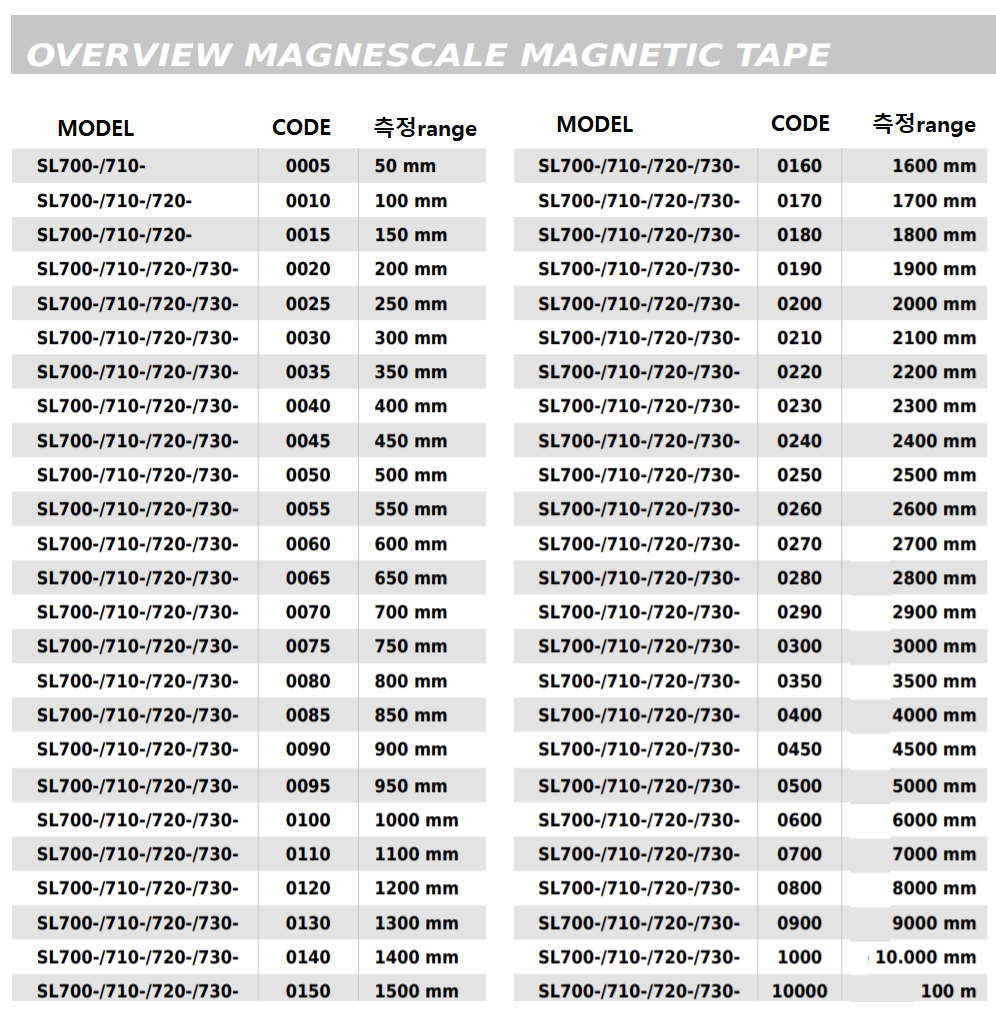

    MODELSL700SL710SL720SL730
    유효 길이(L)50~100,000mm100~100,000mm200~100,000mm
    원점없음

    1 Point, 위치는 발주시의 지정에 따릅니다

    (1mm단위)

    		Multi Point, 좌측 유효 장단에서 60mm 피치부호형
    전장L+40mm
    정밀도(20℃)*1±10Lμm (L≤3,000mm), ±(10L+2.5N)μm( L>3,000mm)
    재생 파장800μm
    단위 질량15g/m
    선팽창 계수(14±1)×10-6/℃(스케일 단체)
    사용온도범위0℃~+45℃
    보관온도범위-10℃~+50℃

    *L≦1,000mm:50mm pitch 1,100≦L≦3,000mm:100mm pitch 3,500≦L≦10,000mm:500mm pitch 11,000≦L:1,000mm pitch

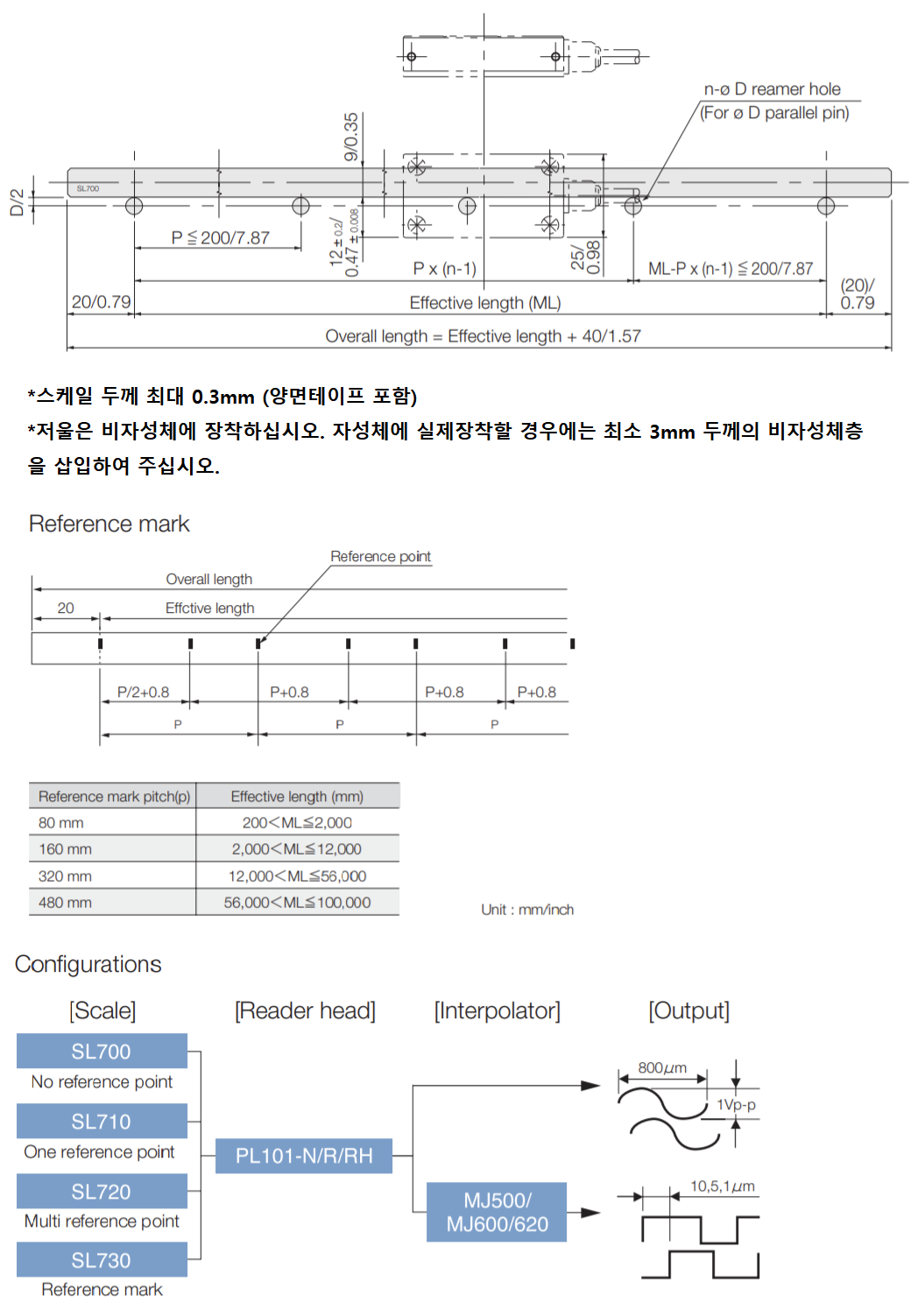

    Dimensions

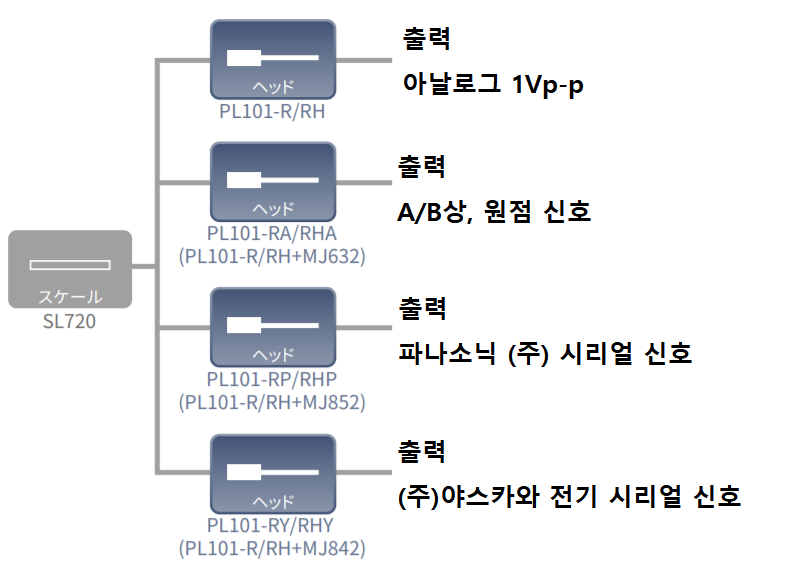

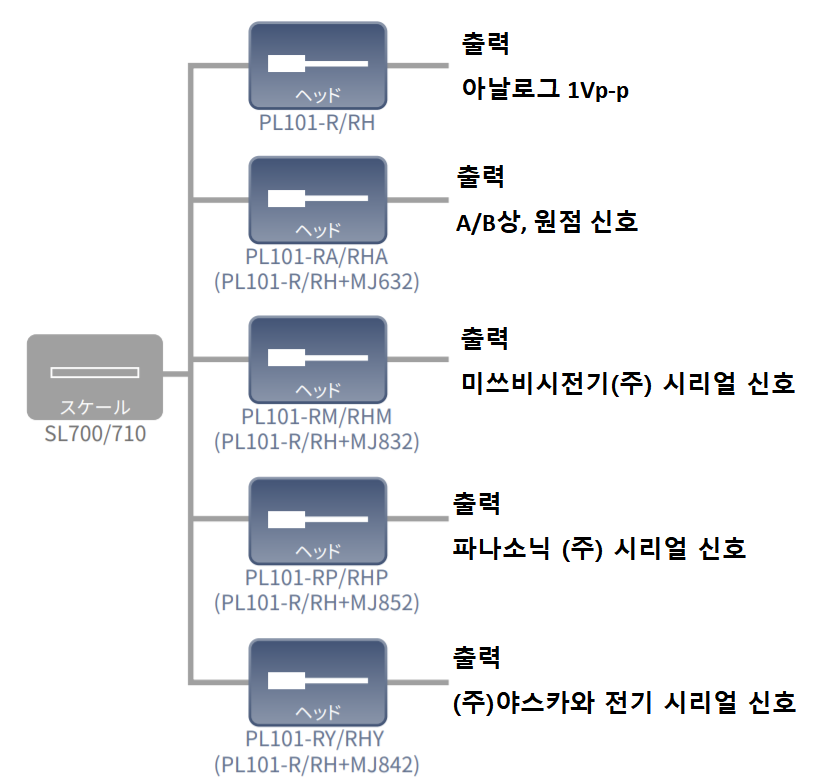

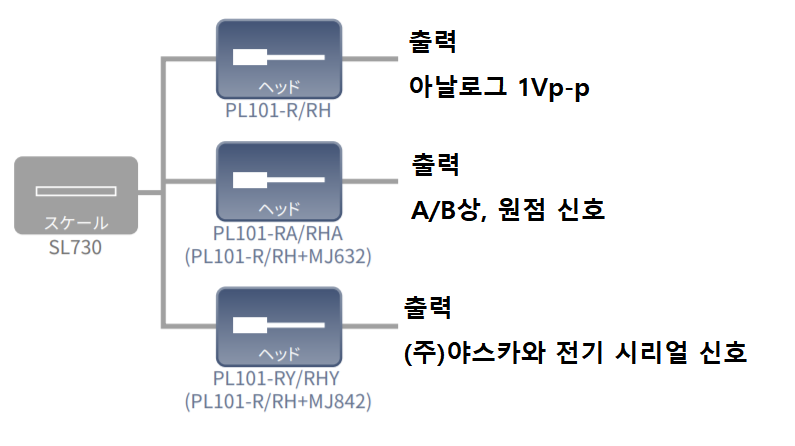

    SYSTEM 구성
