TEAC TC-KR(T)-G6 Press Loadcell > 로드셀

TEAC TC-KR(T)-G6 Press Loadcell 요약정보 및 구매

5KN ~ 300kN / 0.5%

추천하기
판매가격 전화문의
제조사 TEAC
원산지 일본
모델 TC-KR(T)5KN-G6 TC-KR(T)10KN-G6 TC-KR(T)20KN-G6 TC-KR(T)30KN-G6 TC-KR(T)50KN-G6 TC-KR(T)100KN-G6 TC-KR(T)20KN-G6 TC-KR(T)300KN-G6

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

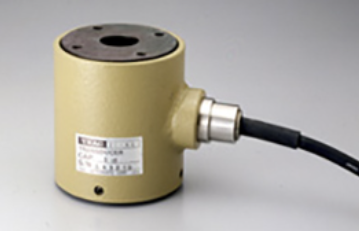

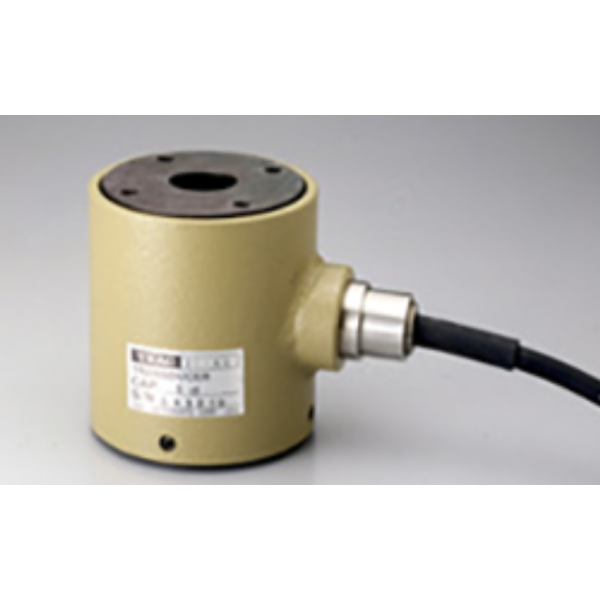

    TEAC TC-KR(T)-G6 Press Loadcell

    압축 로드셀 TC 시리즈
    로봇 케이블




    주문코드 : TC-KR(T)☐☐KN-G6

    • 구조가 매우 간단하여 취급 및 유지 보수가 쉽습니다. 그것은 볼트 장력, 프레스 성형 장비 등에 널리 적용될 수 있습니다.

      특징
      콤팩트 · 센터 홀 타입 · 압입, 코킹에 적합
    굴곡에 강한 로봇 케이블(종래품은 범용 케이블)의 표준화 를 실시했습니다.
    ※일부의 제품에서는 케이블 지름의 변경을 실시하고 있습니다.

    • 적용사례

    • 프레스 하중 측정
    • 압입 측정(베어링, 핀)
    • 리벳의 카시메 힘 측정
    • 리드 프레임 척력
    • 각종 FA 기기

    단위정격 용량
    N0.511.5235102050100200500
    kN123510203050100200300500

    1000


    정격 용량고유 진동수질량( 약)
    5kN13.2kHz0.3kg
    10kN8.2kHz0.95kg
    20kN10.9kHz1.0kg
    30kN8.0kHz1.0kg
    50kN13.5kHz1.0kg
    100kN19.0kHz1.3kg
    200kN10.0kHz2.9kg
    300kN--



    모델TC-KR(T)☐☐KN-G6
    안전 과부하 등급120%RC
    정격 출력(RO)1mV/V ±1%
    비선형성0.5%RO
    히스테리시스0.5%RO
    반복성0.1%RO
    안전 인가 전압18V
    입력 단자 저항700Ω±7Ω / 350Ω±3.5Ω(5kN전용)
    출력 단자 저항700Ω±7Ω / 350Ω±3.5Ω(5kN전용)
    절연 저항> 2000MΩ(DC50V)
    보상 온도 범위-10℃ - 70℃
    허용 온도 범위-20℃ - 100℃
    영점에 대한 온도 영향0.1%RO/10℃
    출력에 대한 온도 영향0.1%RC/10℃
    케이블φ6, 차폐 6심선, 로봇 케이블, 3m 직결 끝단 낱가닥
    재료Nickel chrome molybdenum steel
    TEDS내장
    환경 규정RoHS (10 물질)

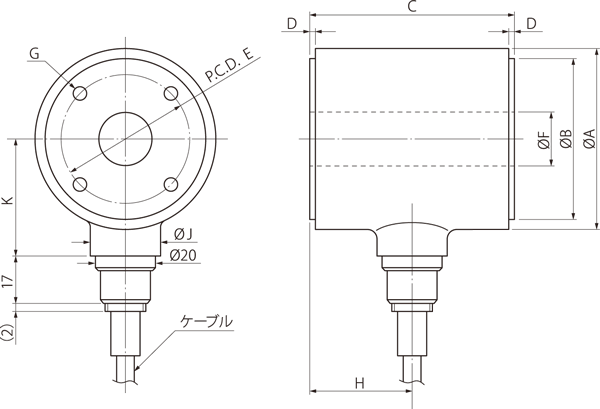

    정격 용량φAφBCDφEφFGHφJK
    5kN510kgf403550124102×4-M4 Depth 8252629
    10kN1.02tf625570244182×4-M5 Depth 8352640
    20kN2.04tf625570244182×4-M5 Depth 8352640
    30kN3.06tf625570244182×4-M5 Depth 8352640
    50kN5.1tf625570244182×4-M5 Depth 8352640
    100kN10.2tf625580244182×4-M5 Depth 8402640
    200kN20.4tf8880100260202×4-M8 Depth 12502653
    300kN30.6tf10090120270202×4-M8 Depth 15602659

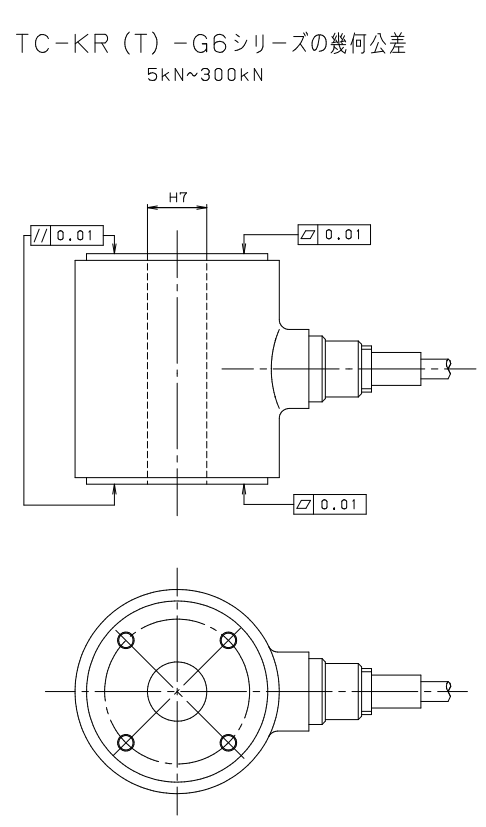

    ※지그 설치 치수도와 외관 공차.
