ATI NANO25 소형 6축 로드셀 ,실리콘 스트레인 게이지 적용 > 로드셀

ATI NANO25 소형 6축 로드셀 ,실리콘 스트레인 게이지 적용 요약정보 및 구매

사이즈 : Φ25 x 21.6(H)mm Fxy=±125 ~ 500N Fz=±500~1000N Txy=±3~6Nm Tz=±3~3.4Nm

판매가격 전화문의
제조사 ATI
원산지 USA
모델 NANO25 SI-125-3 SI-250-6

관련상품

등록된 상품이 없습니다.

  • 상품 정보

    상품 상세설명

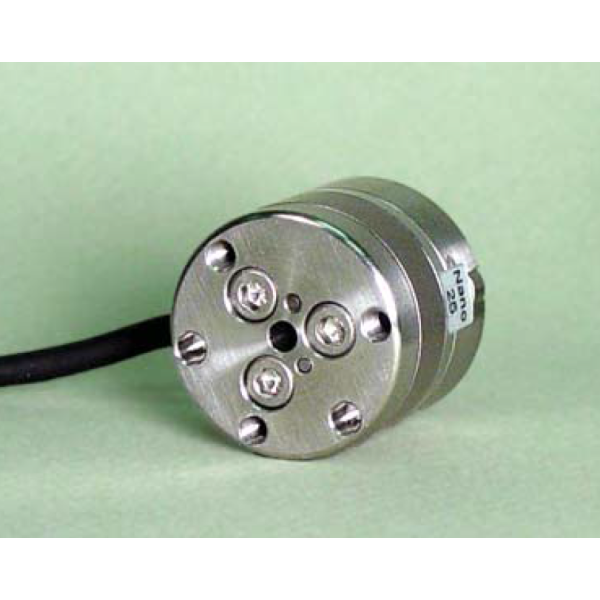

    ATI NANO25 소형 6축 로드셀




    소형 6축 로드셀-반도체게이지사용
    Fxy=±125 ~ 500N Fz=±500~1000N
    Txy=±3~6Nm Tz=±3~3.4Nm

    사이즈 : Φ25 x 21.6(H)mm


    제품 이점
    • 세계에서 가장 작은 6축 변환기 중 하나: Nano17보다 약간 큰 Nano25는 특히 Fz에서 훨씬 더 높은 강도를 제공합니다.
    • 초고강도: 높은 항복 강도의 스테인리스강으로 절단된 EDM 와이어. 최대 허용 단축 과부하 값은 정격 용량의 7.1~15.1배입니다.
    • 높은 신호 대 잡음비: 실리콘 스트레인 게이지는 기존 포일 게이지보다 75배 더 강한 신호를 제공합니다. 이 신호는 증폭되어 노이즈 왜곡이 거의 0에 가깝습니다.
    • 산업용 스트레인 릴리프 버전 사용 가능: 이 변환기의 E-exit 버전도 사용 가능하며 10lb 케이블 당기는 힘에 대한 저항을 제공합니다.
    • IP65 및 IP68(10m) 버전 사용 가능: 변환기의 IP65 버전은 물 분무로부터 보호됩니다. IP68 버전은 담수에서 10미터 깊이까지 잠수할 수 있습니다.

    일반적인 응용 프로그램
    • 텔레로봇
    • 로봇 수술
    • 로봇 손 연구
    • 손가락 힘 연구

    시스템 유형


    CalibrationFx,FyFzTx,TyTzFx,FyFzTx,TyTz
    SI-125-3125 N500 N3 Nm3 Nm1/48 N1/16 N1/1320 Nm1/2640 Nm
    SI-250-6250 N1000 N6 Nm3.4 Nm1/24 N1/8 N1/660 Nm1/1320 Nm
     SENSING RANGESRESOLUTION



    시스템 유형 : 16 비트 DAQ, ECAT, Net, TWE 또는 WNet F / T 시스템 선택시


    *해상도는 대부분의 애플리케이션에 일반적이며 필터링을 통해 향상될 수 있습니다.
     ** 인용된 해상도는 4번의 노이즈 감소 후 효과적인 해상도입니다.
    ***F/T 센서가 올바르게 측정하려면 적용된 하중이 6축 각각의 범위 내에 있어야 합니다.



    시스템 유형 : 컨트롤러 F / T 시스템 선택시



     ** 인용된 해상도는 8번의 노이즈를 제거한 후의 효과적인 해상도입니다.
    ***F/T 센서가 올바르게 측정하려면 적용된 하중이 6축 각각의 범위 내에 있어야 합니다.

    ATI의 F/T 교정은 NIST(National Institute of Standards and Technology)로 추적할 수 있습니다. ATI는 센서가
     해당 ATI 절차에 따라 보정되었음을 인증합니다. 이러한 절차는 ISO 9001 표준을 준수하여 제품이 ATI 사양 내에 있는지 확인합니다.


    Single-Axis Overload
    Fxy±2300 N
    Fz±7300 N
    Txy±43 Nm
    Tz±63 Nm
    Stiffness (Calculated)
    X-axis & Y-axis forces (Kx, Ky)5.3x107 N/m
    Z-axis force (Kz)1.1x108 N/m
    X-axis & Y-axis torque (Ktx, Kty)6.5x103 Nm/rad
    Z-axis torque (Ktz)9.2x103 Nm/rad
    Resonant Frequency
    Fx, Fy, Tz3600 Hz
    Fz, Tx, Ty3800 Hz
    Physical Specifications
    Weight*0.0634 kg
    Diameter*25 mm
    Height*

    21.6 mm



    CAD FILE DOWNLOAD



    9230-05-1083.pdfNano25 Transducer Drawing
    9230-05-1312.pdf

    Nano25-E Tranducer


    3D CAD FILE DOWNLOAD



    9105-TW-Nano25-A축 방향 케이블 출구가 있는 Nano25 트랜스듀서
    9105-TW-NANO25-RRadial mt.가 있는 Nano25 트랜스듀서 케이블
    9105-TW-NANO25-E9105-TW-NANO25-E
