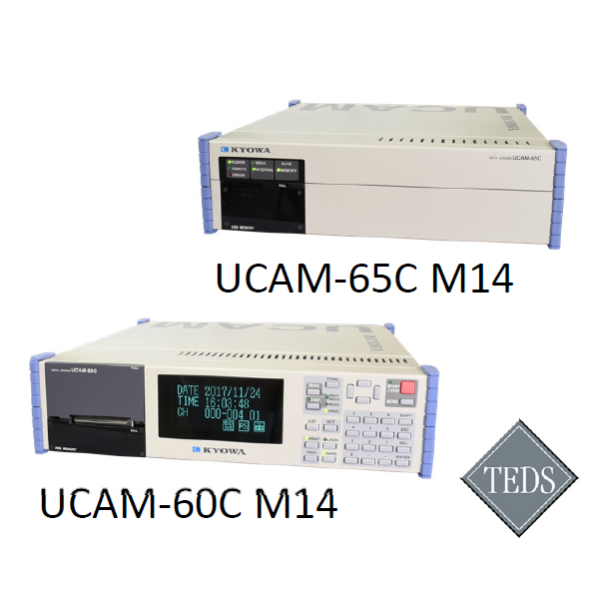

KYOWA UCAM-60C M14, UCAM-65C M14 데이터 로거
요약
특징
데이터 로거 UCAM-60C M14는 보다 쉬운 현장 측정을 추구하여 개발된 일체형 측정기입니다.
작동하기 쉬운 키, 이해하기 쉬운 프레젠테이션을 제공하는 밝고 읽기 쉬운 디스플레이, 측정 결과를 즉시 확인할 수 있는 프린터가 있습니다.
Contents
【데이터 로거】
UCAM-60C-AC M14 (AC, UCS-60B: 옵션, 조작 키, 내장 디스플레이, 프린터)
UCAM-60C-DC M14 (DC, UCS-60B: 옵션, 조작 키, 내장 디스플레이, 프린터)
UCAM-65C-AC M14(AC, UCS-60B: 표준, PC 제어)
UCAM-65C-AC-0 M14(AC, UCS-60B: 옵션, PC 제어)
UCAM-65C-DC M14 (DC, UCS-60B: 표준, PC 제어)
UCAM-65C-DC-0 M14 (DC, UCS-60B: 옵션, PC 제어)
【전용 스캐너(옵션)】
USS-61B(TEDS 호환)
* 전용 스캐너는 10채널/유닛을 측정합니다.
본체에는 최대 3개의 전용 스캐너를 장착할 수 있습니다.
USS-62B(NDIS4102(7핀) 커넥터 포함, TEDS 호환) *
전용 스캐너는 10채널/유닛을 측정합니다.
본체에는 최대 3개의 전용 스캐너를 장착할 수 있습니다.
USS-63B (토목용, 피뢰기 포함, TEDS 호환) *
전용 스캐너는 10채널/유닛을 측정합니다.
본체에는 최대 3개의 전용 스캐너를 장착할 수 있습니다.
* TEDS 호환 기능은 TEDS가 설치된 센서를 NDIS4102(7핀) 커넥터로 연결하면 유효합니다.
【외부 스캐너】
본체는 옵션 스캐너 인터페이스를 통해 다음 스캐너에 연결됩니다.
USB-70B (스캐너 인터페이스 USI-67A를 통해)
【스캐너 인터페이스】
USB-70B용 USI-67A
【외부 I/O 유닛】
UIO-60A
【제어 소프트웨어】
UCS-60B
UCAM-60C M14 데이터 로거
Specifications
| 측정 대상 | 스트레인 게이지 스트레인 게이지 변환기 DC 전압 출력 기기 DC 전류 출력 기기 열 센서가 있는 토목 공학 변환기(Civil engineering transducers with a thermal sensor) 전위차계 센서(Potentiometer sensors) Thermal sensors(열전대 및 백금 저항 온도계 전구) |
|---|---|
| 연결 가능한 스캐너 | USS-61B, USS-62B, USS-63B (전용 스캐너, UCAM-60C M14 위에 장착) 본체는 옵션 스캐너 인터페이스(USI-67A)를 통해 다음 스캐너에 연결됩니다. USB-70B 시리즈(USI-67A 사용) |
| 채널 | 최대 전용 스캐너가 있는 경우 최대 30개 외부 스캐너가 연결된 경우 최대 1000개 전용 스캐너 및 외부 스캐너가 연결된 1000개 |
| 입력 단자 | 납땜 또는 나사를 통해 리드선에 연결할 수 있습니다. (나사: 금속 플레이트가 있는 M3) NDIS4102(7핀) 커넥터(USS-62B) |
| 스위칭 터미널 | 반도체 릴레이 |
| 스캔 속도 | 50ms/채널(표준 모드) 0.28초/채널(고해상도 모드) 20ms/채널(고속 모드) -------스캐너-------------- ------라인 주파수------------ 전용 스캐너(표준 모드) 50Hz 영역: 50ms/채널 60Hz 영역: 50ms/채널 전용 스캐너(고해상도 모드) 50Hz 영역: 0.28s/채널 60Hz 영역: 0.28s/채널 전용 스캐너(고속 모드) 50Hz 영역: 20ms/채널 60Hz 영역: 20ms/채널 USB-70B(표준 모드만 해당) 50Hz 구역: 60ms/채널 60Hz 구역: 58.4ms/채널 [참고 1] 위에 명시된 스캔 속도는 각 모드의 표준 최대 속도입니다. 이 외에도 각 개별 채널에 대해 0.28초, 0.5초, 1초, 2초, 5초 및 10초의 속도가 설정됩니다. [참고 2] 고해상도 모드와 고속 모드는 전용 스캐너에서만 선택 가능합니다. [주 3] 고해상도 모드는 원하는 채널에 대해 개별적으로 전환이 가능합니다. 고속 모드는 전용 스캐너의 모든 채널에 대한 일괄 전환 전용입니다. 반복 측정 간격 시간 = (측정 채널 수 × 스캔 속도) + 데이터 처리 시간(2~20초) *데이터 처리 시간은 미정이며 측정 설정 및 환경에 따라 변경됩니다. -------측정 대상--------스캔 속도------------ 스트레인(게이지 및 변환기) 표준 모드(50ms/채널) 고분해능 모드(0.28s/채널) 고속 모드(20ms/채널) 전압/전류 출력 센서 표준 모드(50ms/채널) 고속 모드(20ms/채널 ) ) 토목 변환기 표준 모드(50ms/채널) 온도 센서(TC, Pt) 표준 모드(50ms/채널) 전위차계 센서 표준 모드(50ms/채널) 고속 모드(20ms/채널) [주 1 ] 고해상도 모드는 풀 브리지 시스템에서만 사용할 수 있습니다. [노트 2] 고속 모드는 풀 브리지 시스템, 전압, 전류 및 전위차계 센서를 사용할 수 있습니다. |
| 작동 모드 | 실시간 모니터 자동(간격 측정) |
| 측정 기능 | 초기값(초기값을 측정하여 내부 메모리에 저장) 측정값(원래값에서 초기값을 뺀 값) 원본값(초기값을 빼지 않고 원시값을 측정함) Easy Measure(자동 영점 조정 기능이 활성화됨) *The 선택한 기능은 모든 채널에 적용됩니다. |
| 계수 계산 기능 | 교정 계수에 의한 곱셈 TEDS 에 의한 교정 측정값을 물리량으로 변환 스케일링 보정 |
| 단위 | 59대 |
| 간격 측정 | 측정은 미리 설정된 시간 간격으로 자동으로 수행됩니다. |
|---|---|
| 트리거 측정 | 상대 값(특정 변경 수량) 또는 절대 값이 측정을 트리거합니다. |
| 트리거 간격 측정 | 트리거 측정과 간격 측정의 조합. |
| 저장 | 내부 메모리 용량: 약. 1.8GB |
|---|
| Constant Voltage Excitation | 약 2 또는 5VDC |
|---|---|
| Constant Current Excitation | 약 5.7mA(브리지 저항 350Ω) , 16.7mA(브리지 저항 120Ω) |
| 스캔 속도 | 50ms/채널 |
| 게이지 계수 | 2.00 고정 (계수 계산 기능으로 2.00/Ks로 보정 가능) |
| 초기값 메모리 범위 | 측정 범위와 동일합니다. |
| 측정 범위, 분해능 및 정확도 | 측정 범위: 0 ~ ±50 k ×10 -6 strain 분해능: 1 ×10 -6 strain 정확도: ±(판독값 +1의 0.05%) ×10 -6 strain 측정 범위: ±50 k ~ ±500 k ×10 - 6 strain 분해능: 10 ×10 -6 strain 정확도: ±(판독값 +10의 0.05%) ×10 -6 strain *해상도 및 정확도는 자동 범위 기능에 의해 자동으로 변경됩니다. |
| Constant Voltage Excitation | 약 5VDC |
|---|---|
| Constant Current Excitation | 약 16.7mA(브리지 저항 350Ω) |
| 스캔 속도 | 0.28초/채널 |
| 초기값 메모리 범위 | 측정 범위와 동일합니다. |
| 게이지 계수 | 2.00 고정 (계수 계산 기능으로 2.00/Ks로 보정 가능) |
| 측정 범위, 분해능 및 정확도 | 측정 범위: 0 ~ ±20k ×10 -6 strain 분해능: 0.1 ×10 -6 strain 정확도: ±(판독값 +0.3의 0.05%) ×10 -6 strain 측정 범위: ±20k ~ ±200k ×10 -6 strain 분해능: 1 ×10 -6 strain 정확도: ±(판독값 +3의 0.05%) ×10 -6 strain 참고 1: 풀 브리지 시스템에서만 사용할 수 있습니다. 참고 2: 브리지 저항은 정전압 브리지 여자의 경우 120~1000Ω이어야 합니다. 참고 3: 브리지 저항은 정전류 브리지 여자의 경우 350Ω이어야 합 니다. [측정 범위] 0 ~ ±15000 ×10 -6 strain 0 ~ ±150000 ×10-6 strain 참고 4: 전용 스캐너에서만 사용할 수 있습니다. 참고 5: 해상도와 정확도는 Autorange 기능에 의해 자동으로 변경됩니다. |
| 정전압 여기 | 약 2VDC |
|---|---|
| 정전류 여기 | 약 5.7mA (브리지 저항 350Ω) 16.7mA(브리지 저항 120Ω) |
| 스캔 속도 | 20ms/채널 |
| 게이지 계수 | 2.00 고정 (계수 계산 기능으로 2.00/Ks로 보정 가능) |
| 초기값 메모리 범위 | 측정 범위와 동일합니다. |
| 측정 범위, 분해능 및 정확도 | 측정 범위: 0 ~ ±50 k ×10 -6 변형 분해능: 1 ×10 -6 변형 정확도: ±(판독값 +3의 0.08%) ×10 -6 변형 측정 범위: ±50 k ~ ±500 k ×10 - 6 변형 분해능: 10 ×10 -6 변형 정확도: ±(판독값 +30의 0.08%) ×10 -6 변형 [주 1] 풀 브리지 시스템(120~1000Ω)에서만 사용할 수 있습니다. [참고 2] 전용 스캐너에서만 사용 가능합니다. [주 3] Autorange 기능에 의해 분해능과 정확도가 자동으로 변경됩니다. |
| 스캔 속도 | 50ms/채널 |
|---|---|
| 초기값 메모리 범위 | 측정 범위와 동일 |
| 측정 범위, 분해능 및 정확도 | 채널 모드: V/500mV 측정 범위: 0~± 50.000mV 분해능: 1μV 정확도: 판독값의 ±(0.05% +0.003) mV 입력 저항: 10MΩ 이상 채널 모드: V/500mV 측정 범위: ±50.00~ ± 500.00mV 분해능: 10μV 정확도: ±(판독값의 0.05% ＋0.03) mV 입력 저항: 10MΩ 이상 채널 모드: V/50V 측정 범위: 0~±5.0000V 분해능: 100μV 정확도: ±(0.05) 판독값의 % ＋0.0002) V 입력 저항: 1 MΩ 이상 채널 모드: V/50V 측정 범위: ±5.000 ~ ±50.000 V 분해능: 1 mV 정확도: 판독값의 ±(0.05% +0.002) V 입력 저항: 1MΩ 이상 *해상도와 정확도는 Autorange 기능에 의해 자동으로 변경됩니다. |
| 스캔 속도 | 20ms/채널 |
|---|---|
| 초기값 메모리 범위 | 측정 범위와 동일 |
| 측정 범위, 분해능 및 정확도 | 채널 모드: V/500mV 측정 범위: 0~± 50.000mV 분해능: 1μV 정확도: 판독값의 ±(0.08% +0.006) mV 입력 저항: 10MΩ 이상 채널 모드: V/500mV 측정 범위: ±50.00~ ± 500.00mV 분해능: 10μV 정확도: ±(판독값의 0.08% +0.06) mV 입력 저항: 10MΩ 이상 채널 모드: V/50V 측정 범위: 0~±5.0000V 분해능: 100μV 정확도: ±(0.08 판독값의 % ＋0.0006) V 입력 저항: 1 MΩ 이상 채널 모드: V/50V 측정 범위: ±5.000 ~ ±50.000 V 분해능: 1 mV 정확도: ±(판독의 0.08% +0.006) V 입력 저항: 1MΩ 이상 [주1] 해상도와 정확도는 Autorange 기능에 의해 자동으로 변경됩니다. [참고 2] 전용 스캐너에서만 사용 가능합니다. |
| 스캔 속도 | 50ms/채널 |
|---|---|
| 초기값 메모리 범위 | 측정 범위와 동일 |
| 측정 범위, 분해능 및 정확도 | 채널 모드: I/50mA 측정 범위: 0~±50.00mA 분해능: 10μA 정확도: ±(판독값의 0.05% +0.01) mA [주1] 외부 분류기 저항(고정도 250Ω)이 필요합니다. [주 2] 명시된 정확도는 외부 션트 저항기의 저항 오차를 포함하지 않습니다. |
| 스캔 속도 | 20ms/채널 |
|---|---|
| 초기값 메모리 범위 | 측정 범위와 동일 |
| 측정 범위, 분해능 및 정확도 | 채널 모드: I/50 mA 측정 범위: 0 ~ ±50.00 mA 분해능: 10 μA 정확도: ±(판독값의 0.08% +0.01) mA [주 1] 전용 스캐너에서만 사용할 수 있습니다. [주2] 외부 션트 저항기(고정도 250Ω)가 필요합니다. [주 3] 명시된 정확도는 외부 션트 저항기의 저항 오차를 포함하지 않습니다. |
| 스캔 속도 | 50ms/채널 |
|---|---|
| 측정 범위, 분해능 및 정확도 | 【유형: K】 측정 범위: −200.0 ~ 1230.0℃ 분해능: 0.1℃ 정확도: ±0.7℃ 내부 기준 접합 보상기 정확도: ±0.5℃ (주변에서 입력 단자 온도가 평형 상태일 때) (온도 범위 0 ~ 50° 다) 【유형: T】 측정 범위: −200.0 ~ 400.0℃ 분해능: 0.1℃ 정확도: ±0.7℃ 내부 기준 접합 보정기 정확도: ±0.5℃ (주변에서 입력 단자 온도가 평형 상태일 때) (온도 범위: 0 ~ 50°C) 【유형: E】 측정 범위: −200.0 ~ 660.0℃ 분해능: 0.1℃ 정확도: ±0.5℃ 내부 기준 접합 보정기 정확도: ±0.5℃ (주변에서 입력 단자 온도 평형 상태) (온도 범위 0 ~ 50°C) 【타입: J】 측정 범위: −200.0 ~ 870.0℃ 분해능: 0.1℃ 정확도: ±0.6℃ 내부 기준 접합 보정기 정확도: ± 0.5℃ (주변에서 입력 단자 온도 균형) (온도 범위 0 ~ 50°C) 【유형: R】 측정 범위: 0 ~ 1760.0℃ 분해능: 0.1℃ 정확도: ±2.2℃ 내부 기준 접합 보정기 정확도: ±0.5℃ (주위에서 입력 단자 온도 평형 상태) (온도 범위 0~50°C) [주1] 정확도는 내부 기준 접점 보정기 정확도를 포함하지 않습니다. [노트 2] 기준 접점 보상기는 내부와 외부 간에 전환할 수 있습니다. [주3] 열전대 저항은 1kΩ 이하로 하십시오. |
| 스캔 속도 | 50ms/채널 |
|---|---|
| 측정 범위, 분해능 및 정확도 | 측정 범위: -50.0 ~ 200.0℃ 분해능: 0.1℃ 정확도: ±0.5℃ [주 1] 목표 물리량 및 온도는 단일 채널에서 측정됩니다. [주2] 스트레인 측정 범위는 표준 모드에서의 스트레인 측정과 동일합니다. |
| 스캔 속도 | 50ms/채널 |
|---|---|
| 측정 범위, 분해능 및 정확도 | 【형식: Pt100】 측정 범위: −200.0 ~ 660.0℃ 분해능: 0.1℃ 정확도: ±0.3℃ 【타입: JPt100】 측정 범위: −200.0 ~ 510.0℃ 분해능: 0.1℃ 정확도: ±0.3℃ 참고: 연결은 3- 와이어 시스템. |
| 스캔 속도 | 50ms/채널 |
|---|---|
| 초기값 메모리 범위 | 측정 범위와 동일 |
| 센서 전원 공급 장치 | 약 2VDC |
| 전위차계 저항 | 1kΩ ~ 10kΩ |
| 측정 범위, 분해능 및 정확도 | 채널 모드: POT. 측정 범위: 0 ~ ±50.00% 분해능: 0.01% 정확도: ±0.1% FS |
| 스캔 속도 | 20ms/채널 |
|---|---|
| 초기값 메모리 범위 | 측정 범위와 동일 |
| 센서 전원 공급 장치 | 약 2VDC |
| 전위차계 저항 | 1kΩ ~ 10kΩ |
| 측정 범위, 분해능 및 정확도 | 채널 모드: POT. 측정 범위: 0 ~ ±50.00% 분해능: 0.01% 정확도: ±0.1% FS 참고: 전용 스캐너에서만 사용할 수 있습니다. |
| 내부 타이머 | 실시간 시계가 내장되어 있습니다. (배터리 백업) |
|---|---|
| 표시하다 | 형광등 표시관 128 × 64 도트 |
| 인쇄기 | 인쇄: 감열지 너비: 58mm(24자/라인) 인쇄 속도: 60mm/s(최대) |
| 상호 작용 | RS-232C LAN(10BASE-T/100BASE-TX) USB2.0(USB 플래시 드라이브로 측정 데이터 수집) *1: 측정 데이터를 USB 메모리에 직접 저장할 수 없습니다. *2: USB 플래시 드라이브 용량: 32GB 또는 less 파일 형식: FAT32 *3: USB 플래시 드라이브 권장: GH-UFI-XSD2G (제조사: GREENHOUSE) |
| 파일 변환 | 바이너리 측정 데이터를 CSV로 변환할 수 있습니다. |
| 자가 진단 기능 | 디스플레이, 프린터, 브리지 여자, 리드선 오프, 입출력 저항, 절연 저항, 모드 등을 확인합니다. |
| 테드 | [인터페이스] IEEE1451.4 혼합 모드 변환기 인터페이스 Class2 [적용 센서] IEEE 템플릿 No.33에 따라 작성된 정보가 있어야 합니다. 케이블 길이는 30m 이하여야 합니다. *전용 스캐너 USS-61B/62B/63B 포함. |
| 작동 온도 | 0 ~ 50ºC |
| 작동 습도 | 20% ~ 85%(비응축) |
| 보관 온도 | -20 ~ 60ºC |
| 유지 관리 기능 설정 | 측정 회로의 ACOM은 플로팅과 GND 연결 간에 전환할 수 있습니다. |
| 전원 공급 장치 | 100~240VAC(AC 작동 버전) 10~16VDC(DC 작동 버전) *DC 작동 버전에는 전원 제어 기능이 있습니다. |
| 전류 소비 | AC100V: 0.5A 이하(전용 스캐너 3대 장착 시) DC12V: 4.0A 이하(전용 스캐너 3대 장착 시) |
| 치수 | 360 W × 88 H × 400 D mm (돌출부 제외) |
| 무게 | 약 6.3kg(스캐너 제외) 9.6kg(USS-62B 전용 스캐너 3대 장착 시) |
| 표준 액세서리 | AC 전원 케이블 P-18(2핀 변환 플러그 CM-52 포함) (AC 작동 버전) DC 전원 케이블 P-76 (DC 작동 버전) 기록 용지 UCAM-60A-RP(1롤) 드라이버 예비 퓨즈 CD -R(취급 설명서) 접지선 P-72 |
|---|---|
| 옵션 액세서리 | 기록지 UCAM-60A-RP(10롤/팩) |
