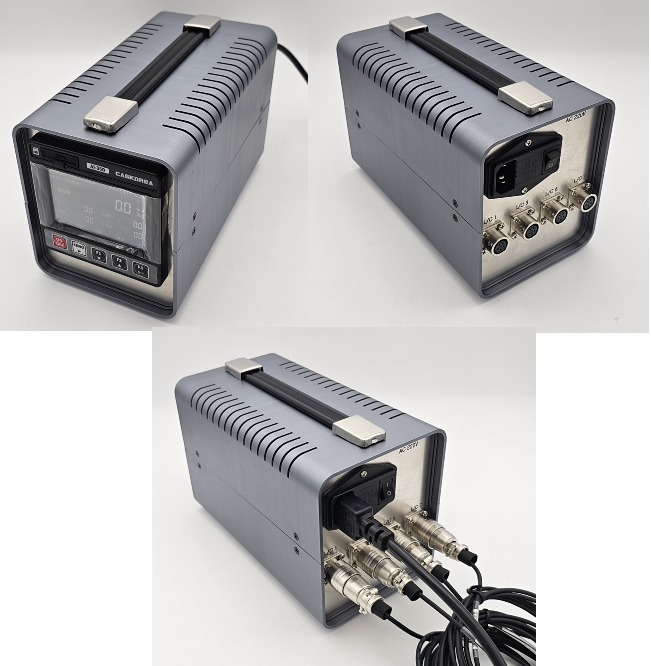

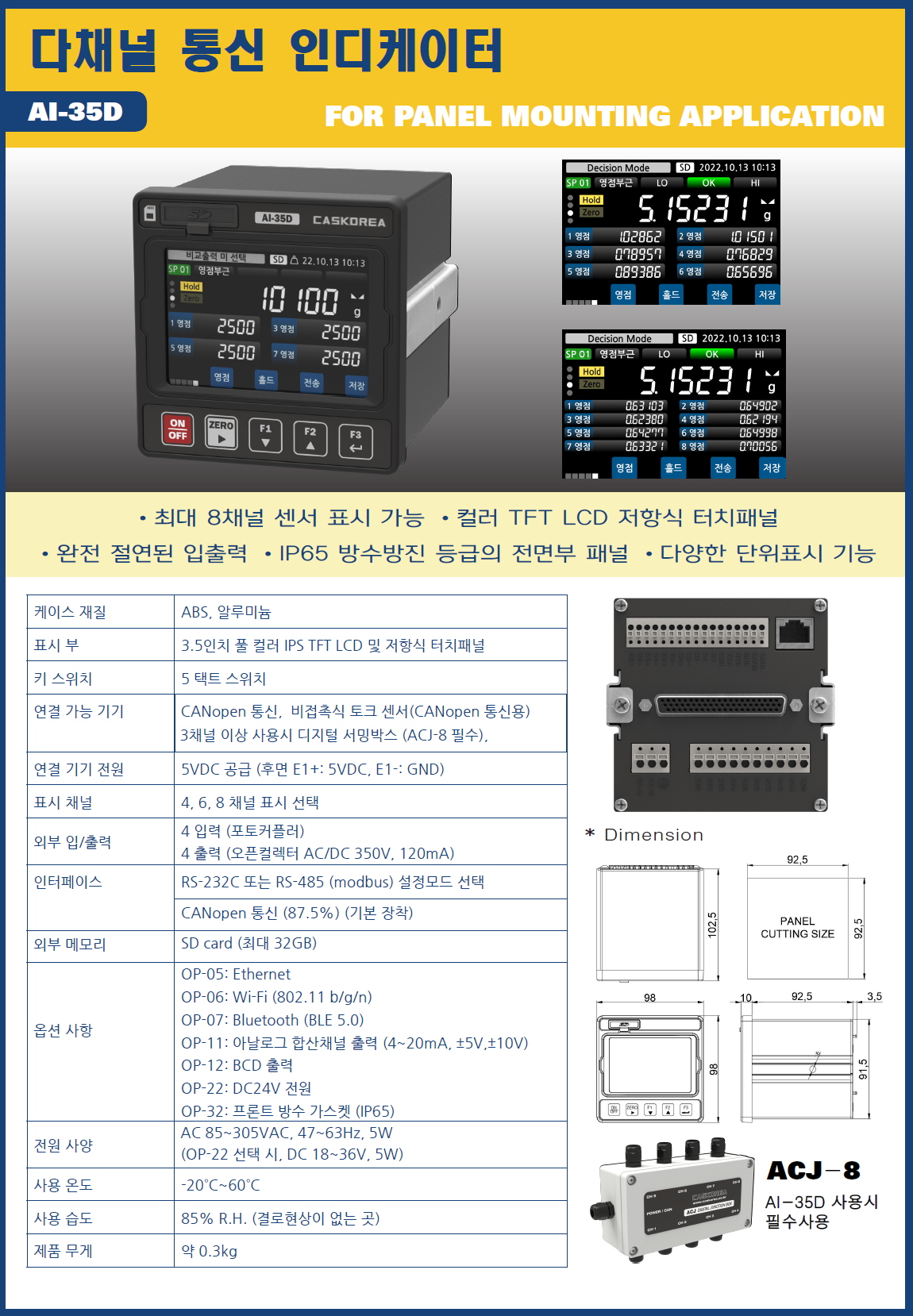

    AI-35D  8채널 인디케이터(4채널, 6채널, 8채널 선택가능)

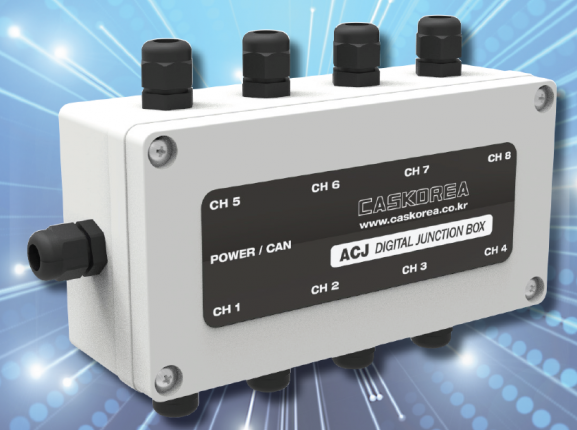

    ACJ-8 CAN 통신 디지털 서밍박스 필수 사용


    4개 ~ 6개의 로드셀의   출력을  ACJ-8 과 연결하여  개별표시 및 합산을 표시하는 인디케이터 .

    아날로그출력, 릴레이 출력 등의 기능을 가진 것으로 정적 측정이 필요한 곳에 적합합니다.

    고중량의 호퍼, 탱크 스케일에 적합.

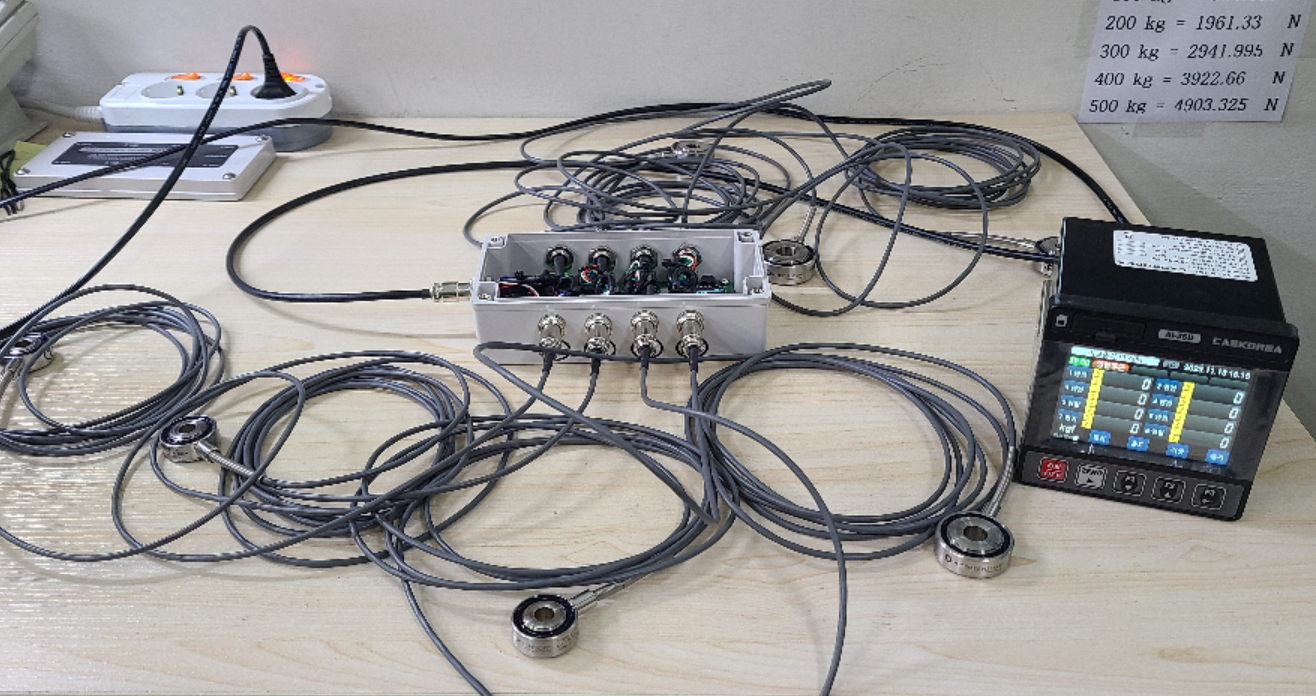

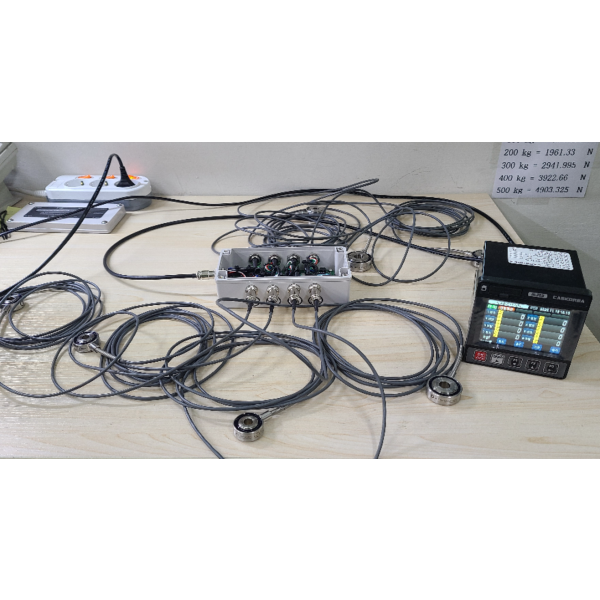

    각각 로드셀은  ACJ-8(필수)를 통해서 개별 캘리브레이션후에 사용하고 인디케이터 메인창에 합계가 표시됨.

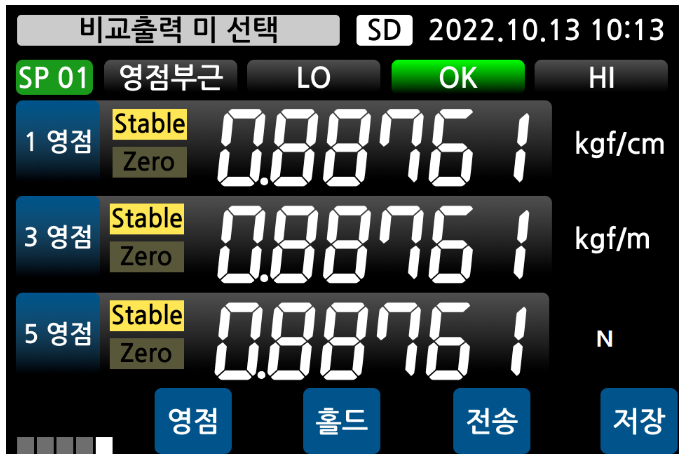

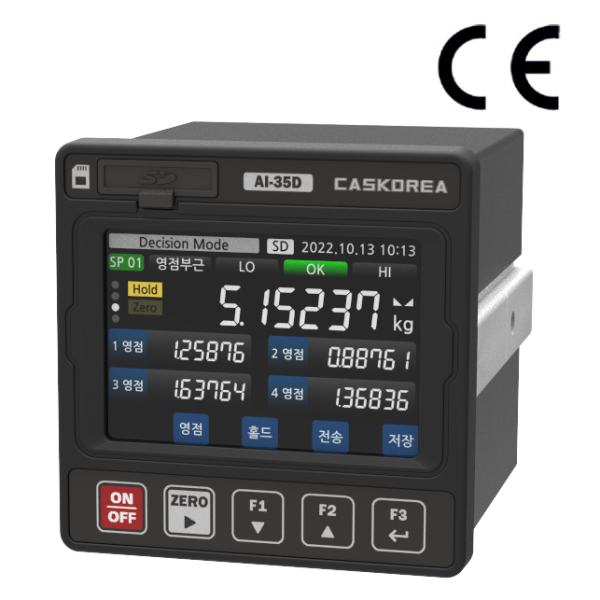

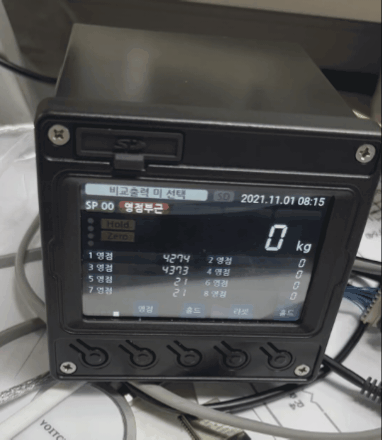

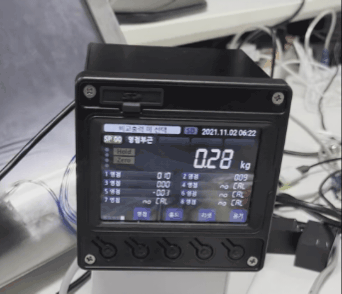

    3.5" TFT Touch LCD Indicator

    사용자가 4채널, 6채널, 8채널 선택가능

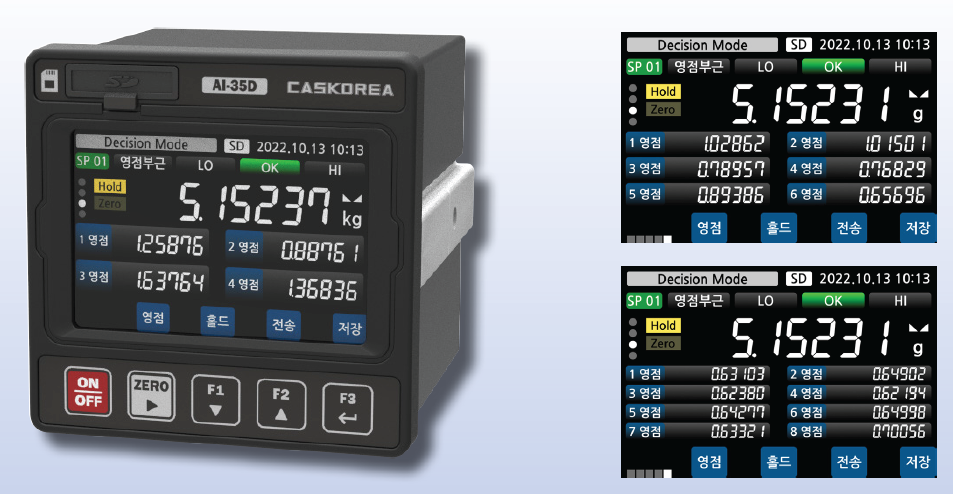

    전면 표시부

    IP65 방수 방진 등급 채택

    외부분해능 1/999,999 구현

    완전 절연 된 입출력  - 아이소레이터 내장

    SD MEMORY 내장으로 Data logger 기능 수행

    다양한 계량단위내장

    Analog  OUT : 4~20mA,  0-5V, 0-10V,  ±5V,  ±10V고속 출력

                        중간대역대 0.5V~9.5V, 6mA~18mA 등도 세팅가능

    Analog  OUT 0.001 mA,/ 0.001V까지 정밀세팅 가능

    BCD OUT :  합산 출력만 가능 / 측정 자리수 바뀜시 지연출력 기능 내장



    MODELAI-35D(DIGITAL INDICATOR)ACJ-8(DIGITAL CONDITIONER)
    적용센서
    -스트레인게이지식 센서
    입력센서개수-
    4, 6, 8 channel
    센서인가전압
    -DC 4.5V
    DATA SCAN TIME
    1.2ms/ch (50회/초) × ch
    1.2ms/ch (50회/초) × ch
    영점조정범위
    100% F.S (Auto Zero)
    -
    신호입력범위
    -
    0~39mV (-19.5 ~ 19.5mV)
    DISPLAY
    3.5" TFT Touch Color LCD0.96" OLED
    표시범위
    개별표시창 : -999999 ~ +999999

    합산표시창 : -9999999 ~ +9999999
    개별표시창 : -99999 ~ +99999
    외부Memory
    SD Card(Max 32GB)-단 SD카드는 제공되지 않음
    -
    A/D 변환기
    -
    24 bit
    D/A 변환기
    16 bit
    -
    영점 변화
    -
    0.2μV/ 이내
    감도 변화
    -0.001%/ 이내

    전압/전류출력

    0~5V , 0~10V , -5~5V , -10~10V , 0.5V~9.5V

     4~20mA ,0~20mA 0~24mA , 6mA~18mA

    -
    접점용량
    AC/DC 350V 120mA (전원부, 입출력부는 절연되어 있음)
    -
    접점수명
    1억 이상
    -
    사용온도범위
    -20 ~ 60
    -20 ~ 60
    ENCLOSE

    IP65(전면 PABEL 부 : OP-06 방수 GASKET 사용시)

    85% RH 이하 (결로 현상이 없을 )

    IP65

    85% RH 이하 (결로 현상이 없을 )

    CABLE GRAND
    -
    ø7mm cable grand 9
    사용전원
    AC 90 ~ 240V 50/60Hz  5W

    DC 7~ 28V(단독사용시)

    DC 5V(AI-35D 사용시), 1W

    Analog 출력 갯수
    합산 출력에 대하여 1개(개별출력 없음)
    -
    외형치수
    98(W)×98(H)×102.5(D) mm (돌출부 제외)
    181(W) x 120(H) x 56(D)
    컷팅치수
    92 × 92mm
    -
    중량
     300 g
     300 g




    Specifications


    아날로그 섹션 (ACJ-8)
    Excitation voltage
    DC4.5V±5% 출력전류 : 120mA 이내
    신호 입력 범위0-39mV(-19.5~19.5mV)
    영점 조정 범위디지털 조작에 의한 자동 조정(AI-35D 에서 조정)
    -19.5~19.5mV
    스팬 조정 범위디지털 조작에 의한 자동 조정(AI-35D 에서 조정)
    -19.5~19.5mV
    최소 입력 감도0.2μV/카운트
    정확성

    비선형성: 0.001%/FS이내

    제로 드리프트: 0.2μV/℃ 이내 RTI
    게인 드리프트: 15ppm/℃ 이내

    Low pass 필터베셀형 저역통과 필터(-12dB/oct) 차단 주파수 OFF ~ 2000Hz 중 선택
    MA Filter (이동평균 필터)
    OFF ~ 2300Hz 중 선택
    A/D 변환전환율: 50회/초
    최소 표시 분해능1/99,999
    2차 교정등가 입력 교정
    2차 교정을 위한 최소 표시 분해능1/99,999(상온)

    설정 섹션
    설정 방법멤브레인 키를 조작하여 설정합니다.
    또한 RS232C/RS-485 인터페이스를 통해 호스트 컴퓨터에서 설정을 할 수 있습니다.
    설정값 메모리Nor Flash
    설정 항목

    ・샘플링 홀드 모드: 상한/하한/지연시간/유지 시간/영점부근 /

    ・오토 / 수동 피크 홀드 모드: 상한/하한/지연시간/유지 시간/영점부근

    ・체커(안정 시만 출력) 모드: 상한/하한/지연시간/유지 시간/영점부근 / 용기

    ・리미트 타입 체커 모드: 상한/하한/지연시간/유지 시간/영점부근 / 용기

    ・리미트 모드: 상한/하한/영점부근 / 용기

    ・4 단 공급 모드: 1단/2단/3단/4단/ 용기

    ・4 단 공급 (영점부근사용): 영점부근/2단/3단/4단/ 용기



    표시및 조작키 :언어(한글,영어) / 화면밝기 / 부저음소리 / 시간/ display key 용도설정

                         표시계측단위 / 터치키 오류방지 / 기능키 무효

    측정 파라미터 :변환속도 / LP Filter (로우패스 필터) / MA Filter (이동평균 필터) / 영점동작 / 영점시간 / 영점폭 / 안정시간 / 안정폭 / 중량백업 / HOLD종류


    시리얼 통신 / 인쇄 및 저장 / 비교기 모드 설정 / BCD 설정 / D/A 출력 설정드/ D/A 영점 출력/ D/A 풀 스케일 /  중력 가속도/ 등가 입력 교정/ 영점 교정/ 스팬 교정



    입출력 섹션
    출력 신호 (4)

    영점부근 ,1단, LO/ OK/ HI  4 접점 포토커플러 (출력 사양: AC/DC 350V, 120mA)

    입력 신호(4)4 접점 포토커플러
    Interface

    ・ RS232 , RS485ModBus-RTU 통신 인터페이스 기본장착

    ・ OP-01 BCD OUT

    ・ OP-02 Analog OUT

    ・ OP-03 Ethernet OUT

    ・ OP-04 Zigbee Wireless OUT

    ・ OP-05 CAN OPEN OUT 기본장착

    ・ OP-06 Front 방수 개스킷



    OPTION 출력 사양
    OP-01 BCD OUT

    트랜지스터 오픈 컬렉터 출력(Emitter=COM 단자)
    정논리/부논리

    자릿수가 변할 때 지연 시간 후에 BCD 신호가 출력(SOFT BUSY 기능)

    BCD 입출력 TEST 기능 (Graphic Display)

    OP-02 Analog OUT

    (Max 5KHz)

    0 ~ 5V , 0 ~ 10V , -5 ~ 5V , -10 ~ 10V , 0.5V~9.5V(중간대역대 출력가능)

    4 ~ 20mA ,0 ~ 20mA , 0 ~ 24mA , 6mA~18mA(중간대역대 출력가능)

    Analog  OUT 0.001 mA,/ 0.001V까지 정밀 세팅 가능

    최대출력 , 최소 출력  미세 조정기능 내장

    Resolution: 16 bits / Voltage TUE: ±0.01%FSR, Current TUE: ±0.02%FSR

    OP-03 Ethernet

    ModeBus-TCP IP(미출고)

    OP-04 Zigbee Wireless

    미출고

    OP-05 CAN OPEN 기본장착

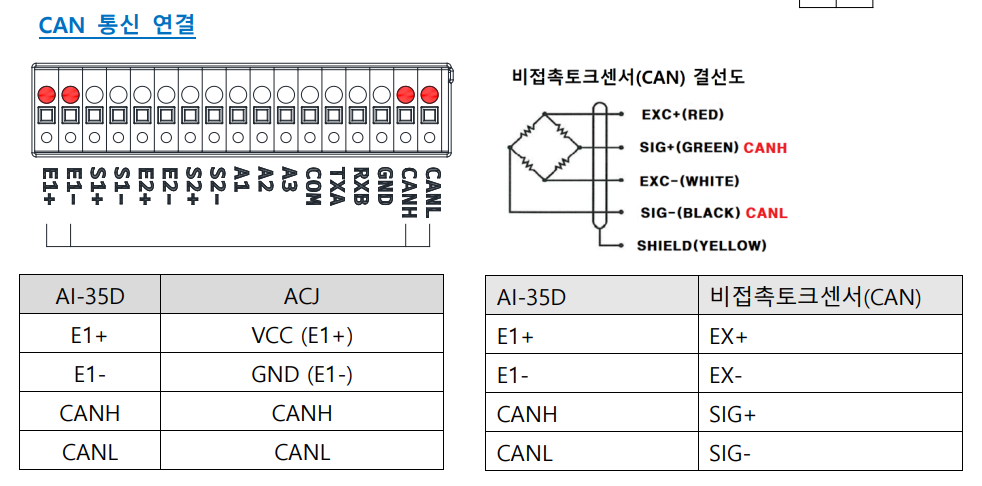

     ACJ-8 MULTI Channel CAN Convert 연결용

    OP-06 Front 방수 개스킷

    방수형 GASKET(IP65)

    디스플레이 섹션
    Display
    Full color 3.5” TFT Touch LCD
    표시 값6자리, 부호: -999999 ~ 999999 표시
    변환속도

    50Hz ,350Hz중에서 선택합니다.

    단위

    없음, g, kg, ton, lb, N, kN, Pa, kPa, MPa, Bar, mm, kgf, kgf*cm, kgf*m,N*cm, N*m, KN*m, mmHg, mmH2O, m/s2, kgf/cm2, lb*in 중 택1

    단위가 N, kgf 또는 Nm, kgf*m 로 교정된 경우에는, [단위]를 누르면 N <-> Kgf / Nm <-> Kgf*m 양방향 단위 변환 기능

    용량6자리
    최소 스케일 분할1~500의 범위에서 설정이 가능합니다.
    소수점0, 0.0, 0.00, 0.000, 0.0000 ,0.00000에서 선택
    (소수점 위치에 의한 공백 표시 없음)
    Center zero
    실제 영점 또는 각 값의 중심이 표시됩니다.
    상태 표시

    영점, 홀드, 총중량, 순중량, 안정 상태를 램프로 표시

    영점부근 , 용기, LO, OK, HI ,1단, 2단, 3단, 4단, HOLD , 품번


    일반 성능
    전원 전압AC 90~240V, 50/60Hz
    전력 소비약 5W
    작동 조건온도: 작동: -20 ~ +60℃ (65℃ 30일연속 TEST시 문제 없음)/ 관: -20 ~ +85℃
    습도: 85%RH 이하(결로 없을 것)
    치수

    98(W)×98(H)×102.5(D) mm (돌출부 제외)

    Panel Cut Size92(W)×92(H) mm
    무게약 0.3kg



    관리자모드
    센서 전압
    DC5V, DC10V±5% 출력전류 : 120mA 이내(Function 에서 선택)
    실 부하 교정

    1. 센서사용방향 선정 : 단방향 / 양방향 사용 지정

    2. 교정 구간 선택 : 1단 ~ 10단 구간별 교정기능 내장(고정밀 교정용)

    등가 입력 교정

    1. 센서사용방향 선정 : 단방향 / 양방향 사용 지정 : 정격출력값 입력 교정

    중력 가속도 보정
    타 국가 및 지역에서 사용할 경우, 사용 장소의 중력 가속도 값을 입력
    교정 변경

    1. 영점 변경 : 영점만 다시 교정

    2. 분해도 변경 : 소수점 자리수를 1자리  늘리거나 줄여 표시 가능

      (10배 더 정밀하게 보는 기능)

    3. 스판상수 변경 : 교정된 스판 상수 값을 변경하여 보정(표시값 오차발생시 시행)

    4. 센서방향 변경 : 1방향 사용중 양방향 사용으로 변경시 사용

    유지보수

    1. 교정 정보 정보 확인

    2. 테스트 모드 ; 인디케이터 작동KEY나 로드셀, 통신, 프린터, BCD OUT TEST

    3. 공장초기화 : 교정 정보를 제외하고 출하 시의 기본 설정값으로 공장초기화
