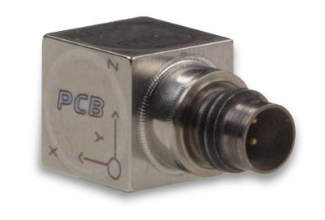

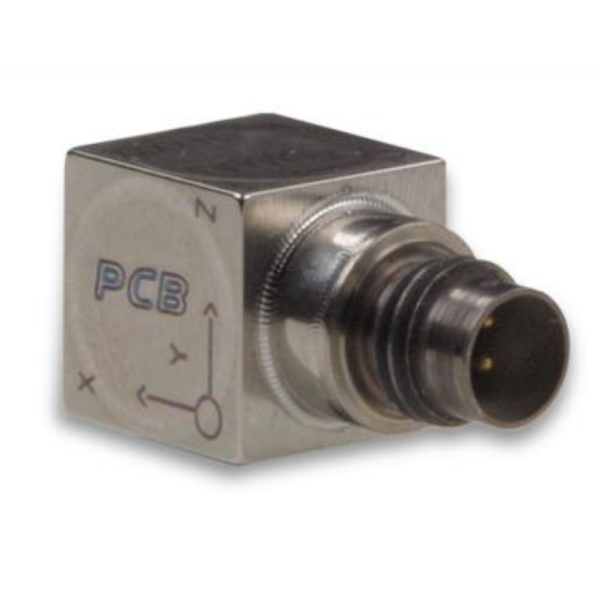

HT356A33 | 산업용 ICP® 고온용 3축가속도계 4핀 1/4-28 UNF-2A
플래티넘 스톡 제품;
3축, 세라믹 전단기 ICP® 가속, 10mV/g, 2~7kHz, 티타늄 hsg, 1/4-28 4핀 연결 / 사용온도 : +325° F(163℃)
[1] 제로 기반, 최소 제곱, 직선 방법.
[2] Typical..
[3] 250° F ~ 325° F 데이터는 HT series 에서만 유효합니다.
[2] Typical.
[4] 자세한 내용은 PCB 적합성 선언 PS023을 참조하십시오.
| ENGLISH: | SI: | ||
|---|---|---|---|
| 성능 | |||
| 감도(±10%) | 10mV/g | 1.02mV/(m/s²) | |
| 측정 범위 | ±500g pk | ±4905m/s² pk | |
| 주파수 범위(±5%)(y 또는 z 축) | 2 ~ 10000Hz | 2 ~ 10000Hz | |
| 주파수 범위(±5%)(x축) | 2 ~ 7000Hz | 2 ~ 7000Hz | |
| 공진 주파수 | ≥55kHz | ≥55kHz | |
| 광대역 해상도 (1) | 0.004grms | 0.04m/s²rms | [2] |
| 비선형성 | ≤1% | ≤1% | [1] |
| Transverse Sensitivity | ≤5% | ≤5% | |
| 환경 | |||
| 과부하 한계(충격) | ±10000g pk | ±98100m/s² pk | |
| 온도 범위(작동) | -65 ~ +325°F | -54 ~ +163 °C | [3] |
| 온도 반응 | 그래프 %/°F 참조 | 그래프 %/°F 참조 | [2] [3] |
| 전기 같은 | |||
| Excitation Voltage | 18~30VDC | 18~30VDC | |
| Constant Current Excitation | 2~20mA | 2~20mA | |
| 출력 임피던스 | ≤200옴 | ≤200옴 | |
| 출력 바이어스 전압 | 7~12VDC | 7~12VDC | |
| Discharge Time Constant | 0.3~1.0초 | 0.3~1.0초 | |
| 정착 시간(바이어스의 10% 이내) | <3초 | <3초 | |
| 스펙트럼 노이즈(1Hz) | 1000µg/√Hz | 9810(µm/sec 2 )/√Hz | [2] |
| 스펙트럼 노이즈(10Hz) | 300µg/√Hz | 2943(µm/초 2 )/√Hz | [2] |
| 스펙트럼 노이즈(100Hz) | 100µg/√Hz | 981(µm/초 2 )/√Hz | [2] |
| 스펙트럼 노이즈(1kHz) | 50µg/√Hz | 490(µm/초 2 )/√Hz | [2] |
| 물리적 | |||
| 감지 요소 | 세라믹 | 세라믹 | |
| Sensing Geometry | 전단 | 전단 | |
| 하우징 재질 | 티탄 | 티탄 | |
| Sealing | 밀폐형 | 밀폐형 | |

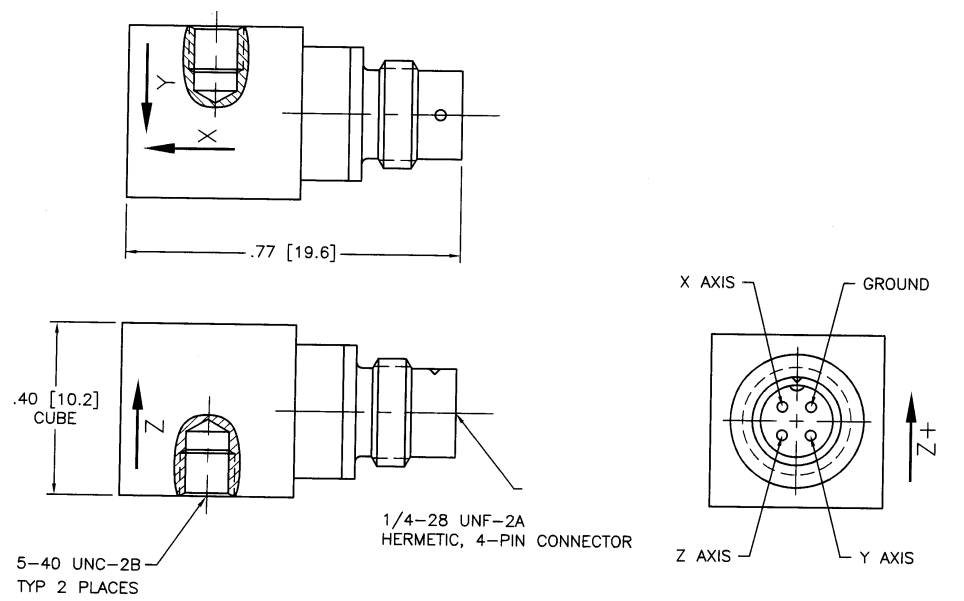

| 크기 - 높이 | 0.4인치 | 10.2mm | |
| 크기 - 길이 | 0.77인치 | 19.6mm | |
| 크기 - 너비 | 0.4인치 | 10.2mm | |
| 무게 | 0.19온스 | 5.3gm | [2] |
| 전기 커넥터 | 1/4-28 4핀 | 1/4-28 4핀 | |
| 전기 연결 위치 | 옆 | 옆 | |
| 장착 스레드 | 5-40 UNC Female | 5-40 UNC Female | |
| 장착 토크 | 4~5in-lb | 45~56N-cm | |
* 모든 사양은 별도로 명시하지 않는 한 상온 기준입니다.
| Supplied (option) | ||
| 080A | 접착식 mtg 베이스, 0.5" hex x 0.187" thk, 10-32 탭 홀, 알루미늄 w/isolation hardcoat finish | 1 |
| 080A109 | Petro Wax, 정사각형 1개, 1" x 1" x 0.25" | 1 |
| 081A27 | 마운팅 스터드, 5-40 ~ 5-40thds, 숄더 없음, BeCu | 1 |
| 081A90 | 마운팅 스터드, 10-32 ~ 5-40 | 1 |
| ACS-1T | 3축 진폭 응답 교정, 10Hz에서 상위 5% 주파수까지, NIST 추적 가능 | 1 |
| M081A27 | 미터법 mtg 스터드, 5-40 ~ M3 x 0.50 길이 | 1 |
